Преобразователь перемещения в код

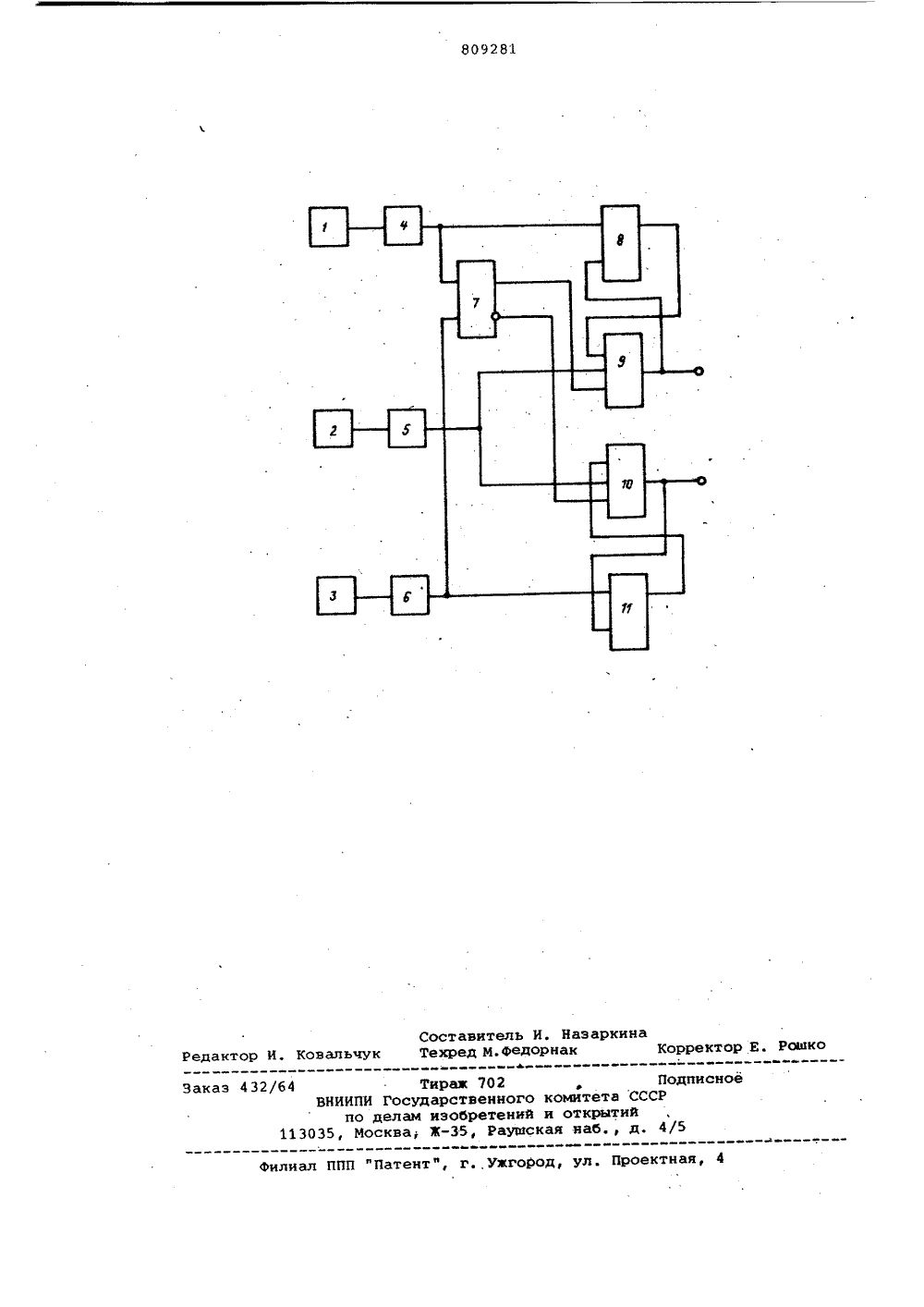

Союз Советскик Социалистическик РеснубликОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ.(5)М. Кл. с присоедимемием заявки Йо(23) Приоритет С 08 С 9/00 Государственный комитет СССР по Аелам изобретений н открытий(72) Авторы изобретения А.Н,Борисенко и Е.Г.Заславс Бен арьковский ордена институт им.(71) Заяви енина политехническ И. Ленина(54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕО(ЕНИЯ В КО ле- ащее ому мой2- уврощен Наиболее бщности к преобразовате Изобретение относится к автоматике и вычислительной технике и предназначено для использования в преобразователях перемещения в код.Известно устройство для опредения направления вращения, содержсмещенные друг относительно другатри датчика информации с кодовогодиска, пять триггеров, соединенныхтак, что выход центрального триггерподсоединен ко входам установки вединичное состояние двух других, выходы которых соединены со входамисхем совпадения и входами установкив единичное состояние предыдущихтриггеров, выход среднего датчикаподключен к другим входам схем совпадения, входу установки в единичносостояние центрального триггера исброса остальных, выходы крайнихдатчиков подключены ко входу сбросацентрального триггера, одному иэсоединенных с ним триггеров и одниз триггеров, соединенных со схесовпадения 1,Недостаток устройства - сложностсхемы.лизким по техническойсу едлагаемому являетсяпр пнъмещення в код,содержащий последовательно расположенные три чувствительных элемента,выходы первого и последнего чувствительных элементов через формирователи импульсов подключены к первымвходам триггеров, выходы которыхподключены к одним входам соответствующих элементов И, к другим входамкоторых через формирователь подключенвыход среднего чувствительного элемента, элементы задержки, через которыепервый и третий формирователи связаны с одними входами элементов ИЛИ-НЕ,к другим входам которых подключены .выходы соответствующих элементов И,а выходы элементов ИЛИ-НЕ соединенысо вторыми входами соответствующихтриггеров 121.Недостаток известного преобразователя - низкое быстродействие, поскольку между временем перемещенияобъекта от одного чувствительногоэлемента к другому и временем запаздывания элементов задержки должнобыть олределенное соотношение, чтосужает диапазон скоростей контролируемых перемещений.Цель изобретения еличениебыстродействвя и уп ие преобразователя, 80928155 Поставленная цель достигается тем, что в него введен третий триг гер, первый и второй входы которого подключены,к выходам первого и последнего Формирователей импульсов соответственно, а прямой и инверсные выходы третьего триггера соединены с третьими входами соответствующих злементов И.Структурная схема преобразователя перемещения в код изображена на чертеже.Устройство содержит чувствительные элементы 1-3, Формирователи 4-6 импульсов, триггеры 7 и 8, элементы И: 9 и 10, триггер 1, с выходов элементов И 9 и И 10 снимаются выходные сигналы преобразователя.Преобразователь работает следующим образом.При перемещении объекта в одном направлении вблизи чувствительного элемента 1 импульс формирователя 4 импульсов устанавливает триггеры 7 и 8 в единичные состояния, на первом и третьем входах элемента И 9 появляются единичные сигналы. При прохождении объекта вблизи чувствительного элемента 2 на втором входе элемента И 9 появляется единичный сигнал, вследствие чего появляется единичный импульс на выходе этой схемы. Этот импульс сбрасывает триггер 8 в нулевое состояние, и элемент И 9 закрывается. При прохождении объекта вблизи чувствительного элемента 3 импульсом формирователя 6 импульсов триггер 7 сбрасывается в нулевое состояние, а триггер 11 - в единичное. В этом случае на первом и третьем входах. элемента И 10 появляются единичные сигналы, но на выходе этой схемы сохраняется нулевой сигнал, так как импульс формирователя 5 импульсов окончился и на втором входе элемента И 10 сигнал нулевой. Таким образом, единичный импульс появляется на первом выходе преобразователя - выходе элемента И 9, а на выходе элемента И 10 сохраняется нулевой сигнал.При перемещении объекта в другом направлении вблизи чувствительного . элемента 3 импульс Формирователя 6 импульсов устанавливает триггер 7 в нулевое состояние, а триггер 11 в единичное. При этом на первом и третьем входах элемента И 10 появ-. ляются единичные, сигналы. Когда объект проходит вблизи . чувствительного элемента 2, на вторых входах элементов И 9 и И 10 появляется еди Формула изобретения 40 Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРУ 156003, кл. 6 08 С 9/00, 1960.2. Авторское свидетельство СССРР 642754, кл, С 08 С 9/00, 1977ничный импульс с формирователя 5импульсов и на выходе элемента И 10единичный импульс, сбрасывающий триггер 11 в нулевое состояние, в результате чего элемент И 10 запирается,При прохождении объекта вблизи чувствительного элемента 1 триггеры 7 и8 устанавливаются в единичные состояния, на первом и третьем входах элемента И 9 устанавливаются единичныесигналы, однако на ее.выходе сохраняется нулевой сигнал, так как на еевтором входе сигнал к этому временипринимает нулевое значение. На выхое элемента И 10 единичный сигналакже не появляется, так как на еговходах сигналы нулевые, Единичныйипульс появляется на втором выходе преобразователя.Таким образом, предлагаемый преобразователь, по сравнению с известным проще и позволяет измерять перемещения в противоположных направлениях независимо от скорости движенияобъекта,Преобразователь перемещения в код, содержащий последовательно располо- женные три чувствительных элемента, выходы первого и последнего чувствительных элементов через формирователи импульсов подключены к первым входам первого и второго триггера соответственно, выходы триггеров соединены с первыми входами соответствующих элементов И, выход второго чувствительного элемента через формирователь импульсов соединен со вторыми входами элементов И, выходы соответствующих элементов И соединены со вторыми входами первого и второго триггеров соответственно, о т л и ч а ю щ и й с я тем, что, с целью увеличения быстродействия и упрощения преобразователя, в него введен третий триггер, первый и второй входы которого подключены к выходам первого и последнего формирователей импульсов соответственно, а прямой и инверсные выходы третьего триггера соединены с третьими входами соответствующих элементов И.809281 ель И. Назаркина федорнак Коррект Состави Техред М Рокко ктор И. К исное 32/64 Филиал ППП "Патент", г.,ужгород, ул. Проектн Тираж 702 ВНИИПИ Государственного к по делам изобретений и 035, Москва й, Рауюскамитета СССР открытий наб., д. 4/
