Система включения режимов работыгидравлического пресса

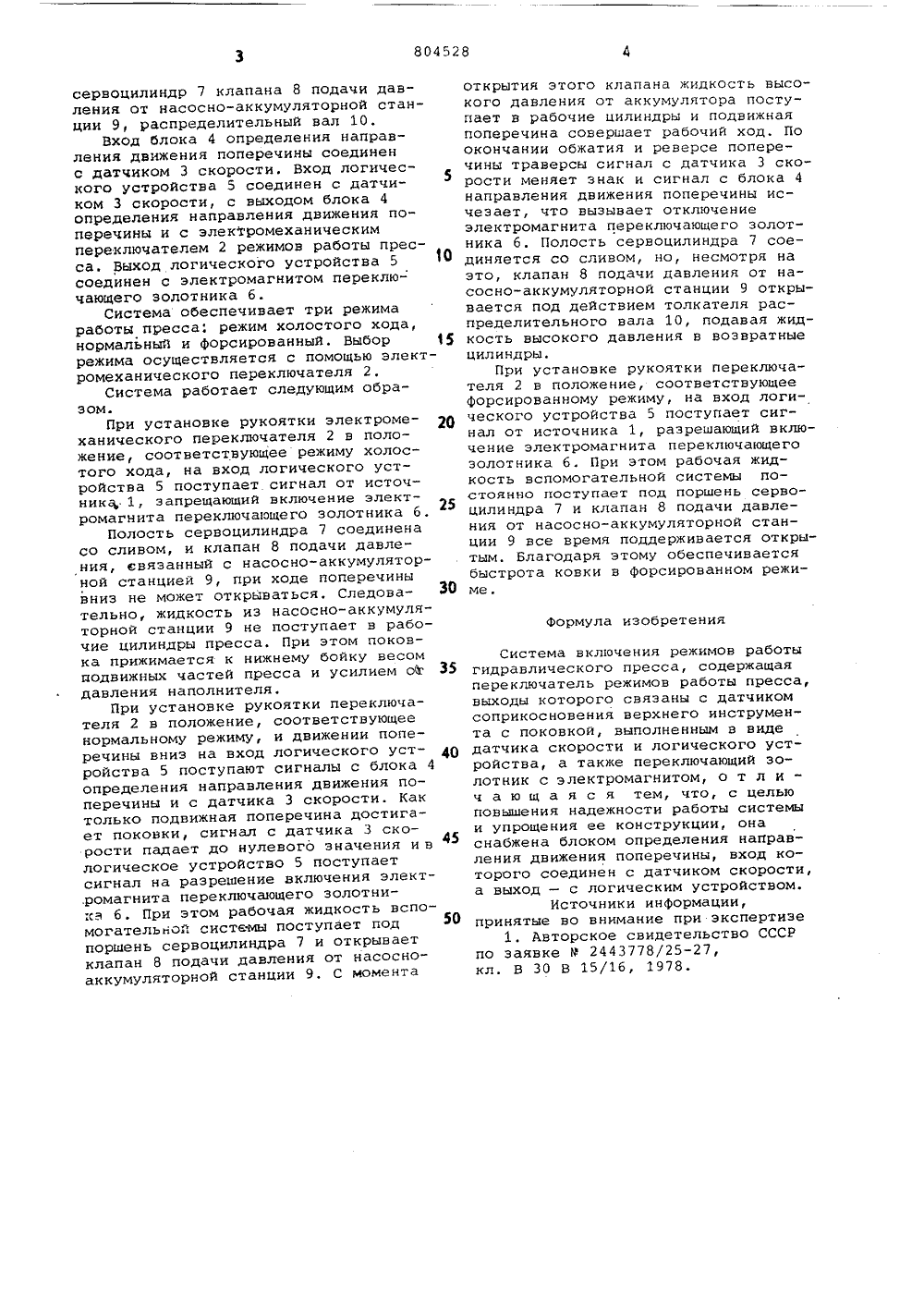

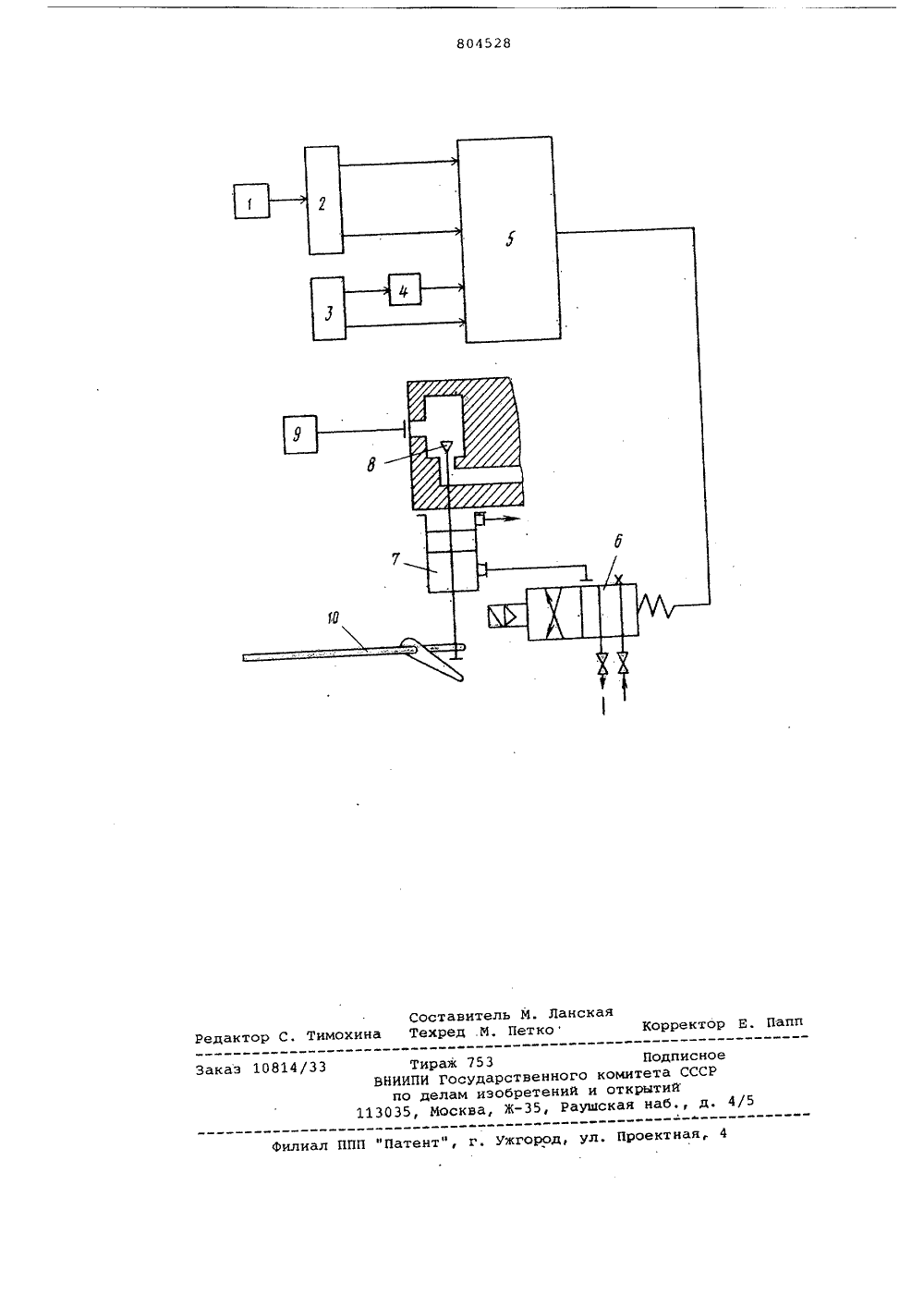

Союз Советскик Социалиетичесниа РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯ оц 804528 К АВТОРСКОМУ СВИ ИТИЛЬСТВУ(61) Дополнительное к авт. свид-ву(22 Заявлено 0602.79 (21) 2720830/25-27 (51)М. Кл. с присоединением заявки Мо(23) Приоритет В 30 В 15/16 Государственный комитет СССР оо делам изобретений н открытий(72) Авторы изобретения В.Е. Устинов и Т.В. Климова Краматорский индустриальный институт(541 СИСТЕМА ВКЛЮЧЕНИЯ РЕЖИМОВ РАБОТЫ ГИДРАВЛИЧЕСКОГО ПРЕССА2 Изобретение относится к системам управления металлургическим оборудо-, ванием и может быть использовано для управления ковочными гидравлическими прессами.Известна система включения режимов работы гидравлического пресса, содержащая переключатель режимов работы пресса, выходы которого связаны с датчиком соприкосновения верхнего инструмента с поковкой, выполненным в виде датчика скорости и логического устройства, а также переключающий золотник с электромагнитом 11.Недостаток известной системы за ключается в сложности конструкции датчика соприкосновения верхнего инструмента с поковкой, который состоит из двух датчиков: скорости и положения распределительного вала. Датчик положения распределительного вала включает в себя подвижный элемент в виде флажка, заходящего в щель бесконтактного выключателя. При большом числе ходов пресса флажок испытывает значительные динамические нагрузки. Кроме того, при ремонте механических передач пресса возможны повреждения датчика. Все это снижает надежность системы.30 Цель изобретения - повышение надежности работы системы включения и упрощение ее конструкции.Указанная цель достигается тем, что система включения режимов работы пресса, содержащая переключатель режимов работы пресса, выходы которого связаны с датчиком соприкосновения верхнего инструмента с поковкой, выполненным в виде датчика скорости и логического устройства, а также пе-. реключающий золотник с электромагнитом, снабжена блоком определения направления движения поперечины, вход которого соединен с датчиком скорости, а выход - с логическим устройством.На чертеже представлена. блок-схема системы включения режимов работы гидравлического пресса.Система содержит источник 1 сигнала, который соединен со входом электромеханического переключателя 2 режимов работы, датчик соприкосновения верхнего инструмента с поковкой, состоящий из датчика 3 скорости подвижной поперечины, блока 4 определения направления движения поперечины и логического устройства 5,переключающий золотник 6 с электромагнитом, 804528сервоцилиндр 7 клапана 8 подачи давления от насосно-аккумуляторной станции 9, распределительный вал 10,Вход блока 4 определения направления движения поперечины соединенс датчиком 3 скорости. Вход логического устройства 5 соединен с датчиком 3 скорости, с выходом блока 4определения направления движения поперечины и с электромеханическимпереключателем 2 режимов работы пресса, Выход логического устройства 5 10соединен с электромагнитом переклю-чающего золотника б.Система обеспечивает три режимаработы пресса, режим холостого хода,нормальный и форсированный. Выбор 5режима осуществляется с помощью электромеханического переключателя 2,Система работает следующим образом.При установке рукоятки электроме Оханического переключателя 2 в положение, соответствующее режиму холостого хода, на вход логического устройства 5 поступает сигнал от источника, 1, запрещающий включение электромагнита переключающего золотника 6,Полость сервоцилиндра 7 соединенасо сливом, и клапан 8 подачи давления, связанный с насосно-аккумуляторной станцией 9, при ходе поперечинывниз не может открываться. Следова- ЗОтельно, жидкость из насосно-аккумуляторной станции 9 не поступает в рабочие цилиндры пресса. При этом поковка прижимается к нижнему бойку весомподвижных частей пресса и усилием о 35давления наполнителя.При установке рукоятки переключателя 2 в положение, соответствующеенормальному режиму, и движении поперечины вниз на вход логического уст Оройства 5 поступают сигналы с блока 4определения направления движения поперечины и с датчика 3 скорости. Кактолько подвижная поперечина достигает поковки, сигнал с датчика 3 скорости падает до нулевого значения и влогическое устройство 5 поступаетсигнал на разрешение включения элект.ромагнита переключающего золотника б. При этом рабочая жидкость вспомогательной системы поступает под 0поршень сервоцилиндра 7 и открываетклапан 8 подачи давления от насосноаккумуляторной станции 9, С момента открытия этого клапана жидкость высокого давления от аккумулятора поступает в рабочие цилиндры и подвижная поперечина совершает рабочий ход, По окончании обжатия и реверсе поперечины траверсы сигнал с датчика 3 скорости меняет знак и сигнал с блока 4 направления движения поперечины исчезает, что вызывает отключение электромагнита переключающего золотника б. Полость сервоцилиндра 7 соединяется со сливом, но, несмотря на это, клапан 8 подачи давления от насосно-аккумуляторной станции 9 открывается под действием толкателя распределительного вала 10, подавая жидкость высокого давления в возвратные цилиндры.При установке рукоятки переключателя 2 в положение, соответствующее форсированному режиму, на вход логического устройства 5 поступает сигнал от источника 1, разрешающий включение электромагнита переключающего золотника б. При этом рабочая жидкость вспомогательной системы постоянно поступает под поршень сервоцилиндра 7 и клапан 8 подачи давления от насосно-аккумуляторной станции 9 все время поддерживается открытым. Благодаря этому обеспечивается быстрота ковки в форсированном режиме.Формула изобретенияСистема включения режимов работыгидравлического пресса, содержащаяпереключатель режимов работы пресса,выходы которого связаны с датчикомсоприкосновения верхнего инструмента с поковкой, выполненным в видедатчика скорости и логического устройства, а также переключающий золотник с электромагнитом, о т л ич а ю щ а я с я тем, что, с цельюповышения надежности работы системыи упрощения ее конструкции, онаснабжена блоком определения направления движения поперечины, вход которого соединен с датчиком скорости,а выход - с логическим устройством.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРпо заявке Р 2443778/25-27,кл. В 30 В 15/16, 1978.Реда апп каз 10814/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Тираж 753 ВНИИПИ Государственного коми по делам изобретений и от 113035, Москва, Ж, Раушска
