Нейтрализатор отработавших га-зов двигателя внутреннего сгора-ния

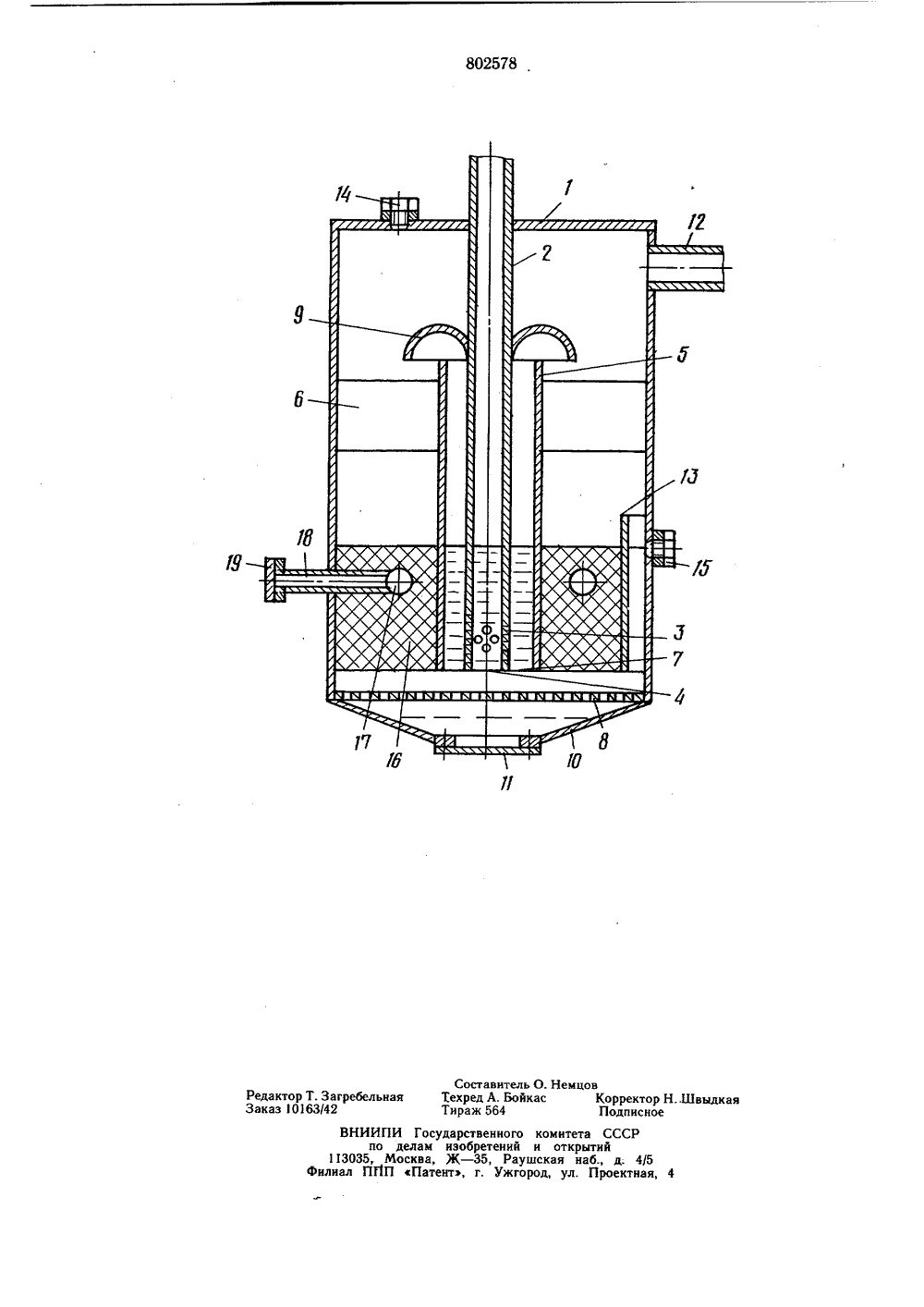

О П И С А Н И Е 11802578ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ 4 Е ТЕ ЛЬСТВУ Союз СоветскихСоциалистическихРеспублик.068.4 (088.8) ло делам изооретеии Бюллетеньпубликовано 07.02.8 открытии а опубликования описания 15.02.81 Г.И. Жуков Авторые.все. И. Смайлис, В. М. Куров, Л. А. Новиков инстютут 71 Заяви;ел ентральныи научно-исследовательскии диз ТРАБОТАВШИХ ГАЗОВННЕГО СГОРАНИЯ 4) НЕЙТРАЛИЗАТО ДВИГАТЕЛЯ ВНУ под поверхниде пористог0,5 - 1 ммно активиробжен кол ьц сти и вы асдиа сть пор затором лом для Изобретение относится к области машиностроения и предназначен в частности, для использования в выхлопных системах двигателей внутреннего сгорания для очистки отработавших газов.Известны нейтрализаторь отработавших газов двигателей внутреннего сгорания, содержащие резервуар, частично заполненнй жидкостью, расположенную в резервуаре вер тикальную трубку с сепаратором и с размещенным в ней концентрично входным патрубком, снабженным перфорированным участком, расположенным под поверхностью жидкости, и фильтр. Нейтрализатор позволяет очистить отработавшие газы от токсичных веществ 1 .Недостатком известных нейтрализаторов является то, что в процессе эксплуатации частицы сажи, задержанные нейтрализуюшей жидкостью, входят в повторный контакт с потоком отработавших газов, увлекаются ими и частично выбрасываются в атмосферу.Целью изобретения является повышение эффективности очистки газов от сажи.Это достигается тем, что фильтр установлен между вертикальной трубой и стенками резервуараос ополнен в в ометром пор и о дополнитель в иФильтр сна епромывки.1 та чертеже показана конструктивная схема нейтрализатора.Нейтрализатор содержит резервуар 1 снейтрализующей жидкостью, Входной патрубок 2 установлен вертикально к зеркалу о жидкости. В погруженной в нейтрализующую жидкость части входного патрубка 2 имеется перфорированный участок 3, а нижний торец 4 патрубка 2 выполнен открытым.Входной патрубок 2 размещен концентрично в трубе 5, открытой с обоих торцов и закрепленной с помощью ребер 6, Нижний торец 7 трубы 5 установлен с зазором по отношению к сетке 8 на уровне, близком к уровню погружения нижнего торца 4 патрубка 2.Над верхним торцом трубы 5 размещен м сепаратор 9. Днище 10 резервуара 1 имеетфо му воронки и снабжено люком 11,езервуар 1 имеет также выходной патрубок 12, ограничитель 13 уровня жидкости, выполненный в виде одной или несколькихФормула изобретения 35 40 3трубок, установленных вертикально у внутренней боковой поверхности емкости и возвышающихся над уровнем нейтрализующей жидкости на определенную заданную высоту, пробку 14 залива и пробку 15 контроля уровня жидкости. В нейтрализующей жидкости между трубой 5 и стенками резервуара 1 установлен фильтр 16 в виде слоя пористого фильтрую- щего материала. Фильтр снабжен по меньшей мере одним кольцевым каналом 17, соединенным промывочным патрубком 18 с заглушкой 19.При работе нейтрализатора отработавшие газы через входной патрубок 2 и отверстия на перфорированном участке 3 барботируют в нейтрализующую жидкость. Газ в кольцевом пространстве между патрубком 2 и трубой 5 образует газожидкостную смесь, которая гидростатическими силами выталкивается вверх и переливается через верхний торец трубы 5. Определенный запас кинетической энергии потока газожидкостной сме си обеспечивает ее сепарирование на сепараторе 9. Отсепарированная жидкость вместе с уловленной ею сажей отбрасывается вниз на фильтр 16, При этОм сажа оседает в порах фильтра, а отфильтрованная нейтрализующая жидкость проходит в нижнюю часть резервуара 1. Вместе с жидкостью через фильтр проходит часть твердых частиц, поступивших в нейтрализатор с отработавшими газами. Пройдя через сетку 8, эти частицы оседают на днище 10 резервуара 1. Очищенные отработавшие газы через выходной патрубок 12 выходят в атмосферу. Для повышения эффективности обезвреживания от водорастворимых органических вредных компонентов отработавших газов поверхность пор фильтра покрывается катализатором, например, платинопалладиевым, способствующим превращению абсорбированных нейтрализующей жидкостью токсичных веществ в безвредные продукты. Е 0 30 и 30 При периодическом обслуживании нейтрализатора сажа из фильтра 16 удаляется спомощью воды или какого-либо моющего раствора, например, раствора каустической содыв воде, подаваемого под давлением в кольцевой канал 17 через промывочный патрубок 18. Эффект очистки обеспечивается за.счет высокой скорости протекания промывочной воды через поры фильтрующего материала. Сажа вместе с водой удаляется изнейтрализатора через люк 11 в накопители,где она отделяется от воды, затем уничтожается либо используется.Предложенный нейтрализатор позволяетэффективно очищать отработавшие газы отсажи при неизменном гидравлическом сопротивлении нейтрализатора,1. Нейтрализатор отработавших газов двигателя внутреннего сгорания, содержащий резервуар, частично заполненный нейтрализующей жидкостью, расположенную в резервуаре вертикальную трубку с сепаратором и с размещенным в ней концентрично входным патрубком, снабженным перфорированным участком, расположенным под поверхностью жидкости, и фильтр, отличающийся тем, что, с целью повышения эффективности очистки газов от сажи, фильтр установлен между вертикальной трубкой и стен кой резервуара под поверхностью жидкости.2, Нейтрализатор по п, 1, отличающийся тем, что фильтр выполнен в виде слоя пористого материала и поверхность пор фильтра дополнительно активирована катализатором3. Нейтрализатор по пп. 1 и 2, отличающийся тем, что фильтр снабжен по меньшей мере одним внутренним кольцевым каналом для промывки.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР538145, кл. г 01 М 3/04, 1975.802578 Составитель О. НемцовТехред А. Бойкас Корректор Н Швыдкая Тираж 564 Подписное Редактор Т. ЗагребельнаяЗаказ 10163/42 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
