Илоуплотнитель

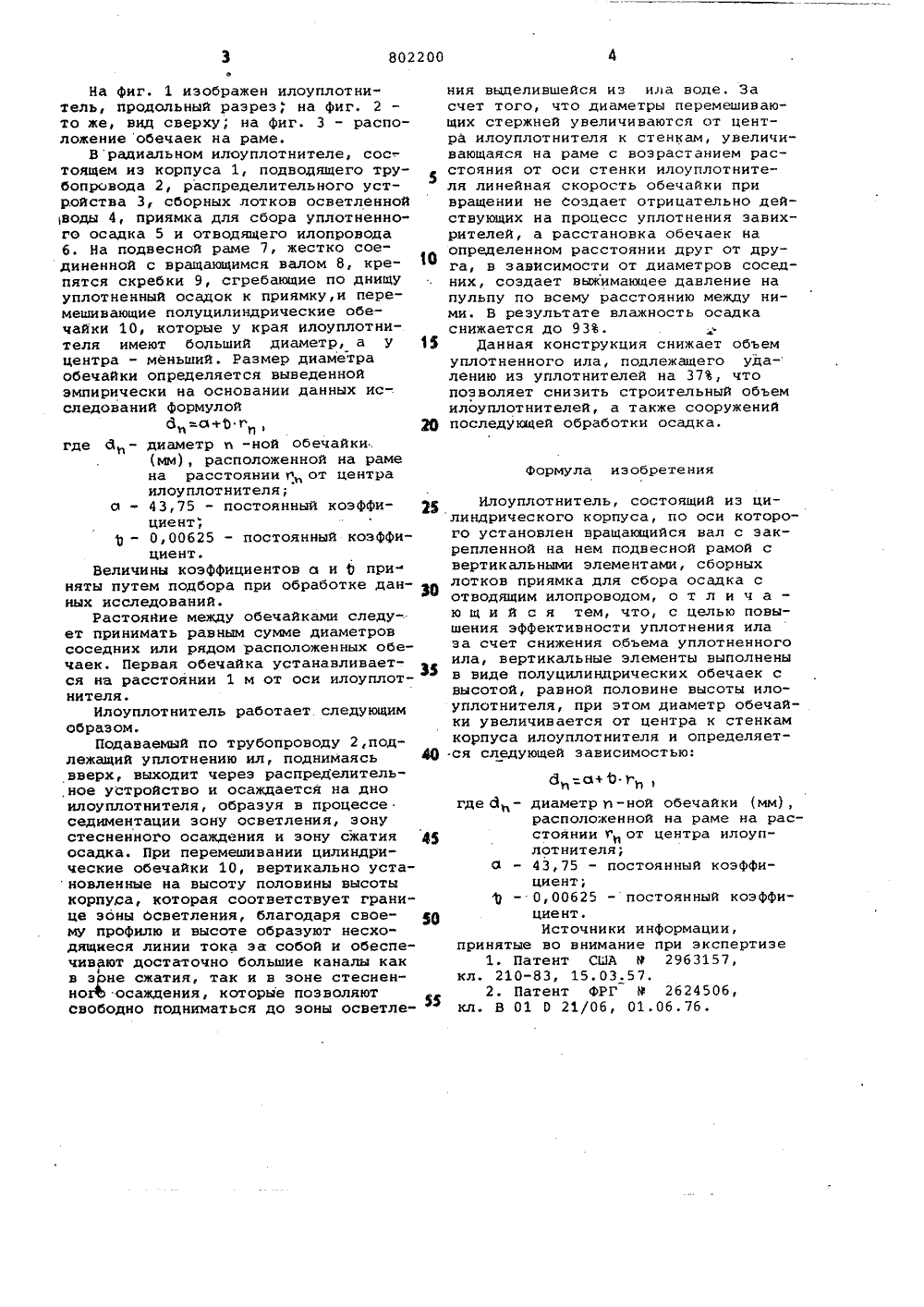

Оп ИСАНИЕ ИЗОБРЕТЕНИЯ Ссноз Соввтскиз Социалистических Республик(22) Заявлено 260678 (21) 2631812/29-26 (51)М. Кл. С 02 Г 1/52 с присоединением заявки йт Государственный комитет СССР но делам изобретений н открытий.51(088.8) Дата опубликования описания 070281 Г"ф-ъ,яга и Ю.И. Неф ов ";."."(72) Авторы изобретения И. Калицун, В.В. Красного Знаменйинжей Московский о строительный ена Трудо нститут и анция аэр Куйбыаева и ДюобяинскайМосквы(71) Заявители ацни 54) ИЛОУПЛОТНИТЕ ч б =я+Э гдиаметр и-ной обрасположенной нарасстоянии г отуплотнителя;43,75 - постоянныйциентф0,00625 - постоянныциент. е О ечайки (мм)раме нацентра илоа коэф эффиИзобретение относится к очистке - бытовых сточных вод, а именно к уплотнению избыточного активного илав гравитационных илоуплотнителях.Известно устройство для уплотнения осадка сточных вод, представляющее собой перемешивающую конструкцию, находящуюся внутри радиального отстойника и вращающуюся вокруг, вертикального вала, состоящую из горизонтальных рычагов, жестко соединенных с валом, и закрепленных на них стержней, которые оканчиваются лопастями, производящими перемешивание осадка в зоне уплотнения 11. 1Недостатком устройства является то, что при перемешивании лопастями у осадка активного нла, представляющего собой хлопьевидную пульпу, не образуются каналы для выделения свя ванной воды и газов, содержащихся в осадке, что не ведет к уменьшению влажности уплотняемого осадка.Известен илоуплотнитель, состоящий из цилиндрического корпуса, по оси которого установлен вращающийся вал с закрепленной на нем подвесной рамой с вертикальными элементами, сборных лотков и приямка для сбора осадка с отводящим илопроводом 21, 3 Известный илоуплотнитель не обеспечивает достаточной эффективности уплотнения ила, так как вертикальные элементы создают каналы только в зоне уплотнения ила, и вода и газы, поднимаясь вверх, не находят себе свободного выхода в зоне стесненного осаждения.Целью изобретения является повыше ние эффективности уплотнения ила за счет снижения объема уплотненного ила. Указанная цель достигается тем, то вертикальные элементы выполняютя в виде полуцилиндрических обечаеквысотой, равной половине высоты илоуплотнителя, при этом диаметр обеайки увеличивается от центра к стенам корпуса илоуплотнителя и опредеяется следующей зависимостью:На Фиг. 1 изображен илоуплотнитель, продольный разрез, на фиг, 2то же, вид сверху, на фиг. 3 - расположение обечаек на раме.Врадиальном илоуплотнителе, состоящем из корпуса 1, подводящего трубопровода 2, распределительного устройства 3, сборных лотков осветленнойводы 4, приямка для сбора уплотненно"го осадка 5 и отводящего илопровода6. На подвесной раме 7, жестко соединенной с вращающимся валом 8, крепятся скребки 9, сгребающие по днищууплотненный осадок к приямку,и перемешивающие полуцилиндрические обечайки 10, которые у края илоуплотнителя имеют больший диаметр, а уцентра - меньший. Размер диаметраобечайки определяется выведеннойэмпирически на основании данных ис-.следований Формулойд=а+б г,где б - диаметр п -ной обечайки.(мм), расположенной на рамена расстоянииот центраилоуплотнителя;а - 43,75 - постоянный коэффициент,ф - 0,00625 - постоянный коэффициент.Величины коэффициентов а и 9 при"няты путем подбора при обработке данных исследований.Растояние между обечайками следует принимать равным сумме диаметровсоседних или рядом расположенных обечаек, Первая обечайка устанавливается на расстоянии 1 м от оси илоуплотнителя.Илоуплотнитель работает следующимобразом.Подаваемый по трубопроводу 2,подлежащий уплотнению ил, поднимаясьвверх, выходит через распределитель,ное устройство и осаждается на дноилоуплотнителя, образуя в процессеседиментации зону осветления, зонустесненного осаждения и зону сжатияосадка. При перемешивании цилиндри"ческие обечайки 10, вертикально уста новленные на высоту половины высотыкорпуса, которая соответствует грани"це эоны Осветления, благодаря своему профилю и высоте образуют несходящнеся линии тока за собой и обеспечивают достаточно большие канады какв эрне сжатия, так и в зоне стесненногЬ осаждения, которые позволяютсвободно подниматься до зоны осветления выделившейся из ила воде, Засчет того, что диаметры перемешивающих стержней увеличиваются от центра илоуплотнителя к стенкам, увеличивающаяся на раме с возрастанием расстояния от оси стенки илоуплотнителя линейная скорость обечайки привращении не создает отрицательно действующих на процесс уплотнения завихрителей, а расстановка обечаек наопределенном расстоянии друг от друга, в зависимости от диаметров соседних, создает выжимающее давление напульпу по всему расстоянию между ними. В результате влажность осадкаснижается до 93.1 Данная конструкция снижает объемуплотненного ила, подлежащего удалению из уплотнителей на 37, чтопозволяет снизить строительный объемилоуплотнителей, а также сооружений Я последующей обработки осадка,Формула изобретенияИлоуплотнитель, состоящий из цилиндрического корпуса, по оси которого установлен вращающийся вал с закрепленной на нем подвесной рамой с вертикальными элементами, сборных лотков приямка для сбора осадка с отводящим илопроводом, о т л и ч а - ю щ и й с я тем, что, с целью повышения эффективности уплотнения ила за счет снижения объема уплотненного ила, вертикальные элементы выполнены фф в виде полуцилиндрических обечаек свысотой, равной половине высоты илоуплотнителя, при этом диаметр обечайки увеличивается от центра к стенкам корпуса илоуплотнителя и определяет -ся следующей зависимостью:б,-а+ф ги,где д- диаметр л-ной обечайки (мм),расположенной на раме на рас 4 стоянии г от центра илоуплотнителя;0 - 43,75 - постоянный коэффициент;0,00625 - постоянный коэффи 36циент.Источники информации,принятые во внимание при экспертизе1. Патент СЮА Р 2963157,кл. 210-83, 15.03.57,2. Патент ФРГ М 2624506,кл. В 01 0 21/06, 01,06.76.802200 авитель Л. Сухановаед М.Рейвес Корректор М. Дем Редактор Г. Бельск е Заказ 1 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 95/74 ВНИИПИ Го по дела 113035, МТираж 1018 Подписи дарственного комитета СССР изобретениЯ и открытиЯ ква, Ж, Раушская наб., д. 4/ но Йлчеиию ю ожсю- и ждй/ Лаю гожим
