Способ совмещения линзового растра с изображением
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 777632
Авторы: Власенко, Волховский, Сварчевский, Сороченко
Текст

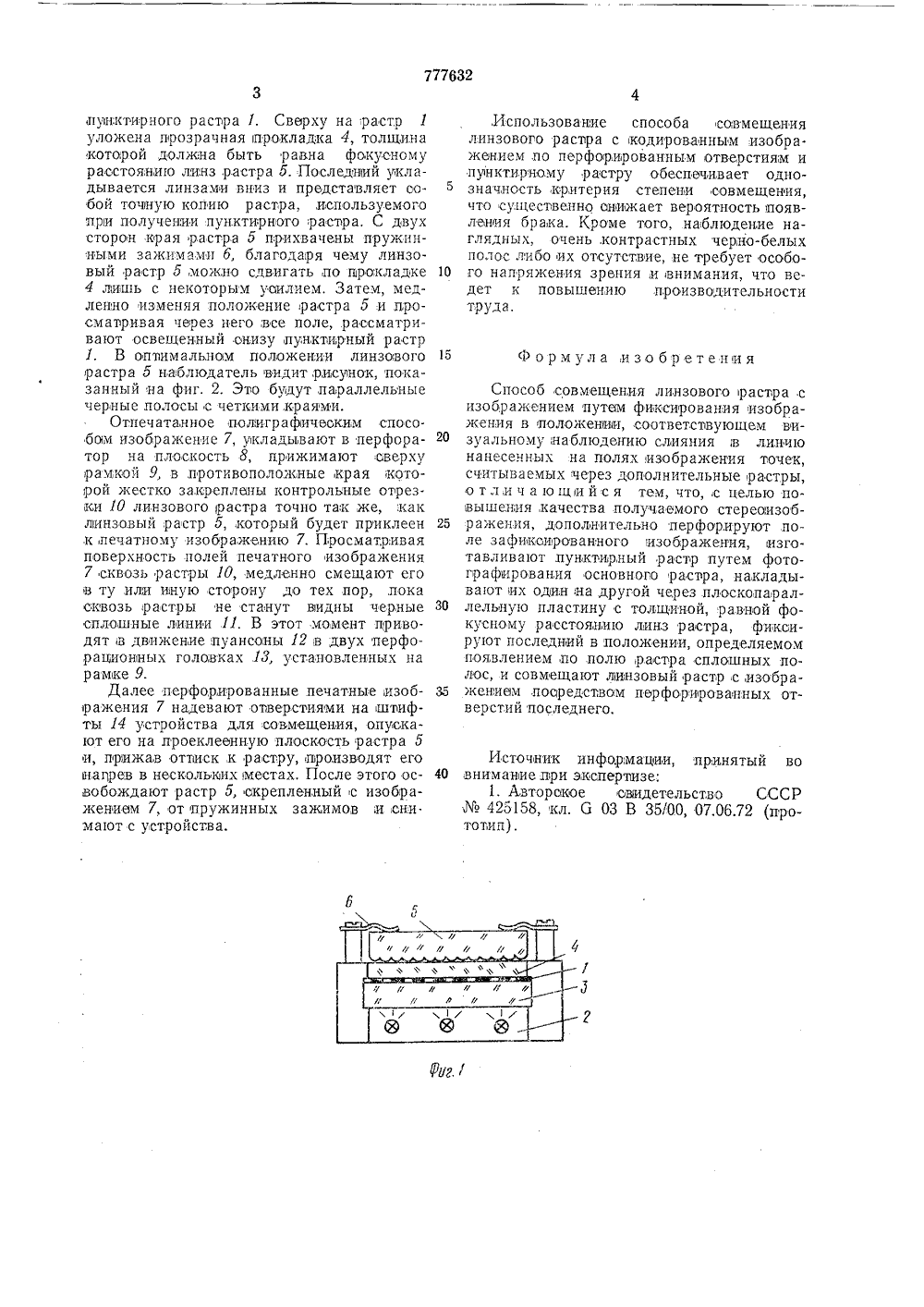

ОП ИСАНИЕИ ЗОБРЕТЕ Н ИЯК АВТОР СКОМУ СВИДЕТЕЛЬСТВУлам изооретеиии открытий Бюллетень41 45) Дата опубликования описания 04.01 2) Авторы изобрете.н,и. Власенко, А, Н, Сороченко, А, Е,и Р, Г. Сварчевский ьховски Киевский кабельный завод У) СПОСОБ СОВМЕЩЕНИЯ ЛИНЗОВОГО РАСТРА С ИЗОБРАЖЕНИЕМИзобретение относится к производству растровых стереоскопичесиих изображений.Известен способ совмвщения лиивового растра с изображением путем фиксирования изображения,в лоложении, соответствующем визуальному,наблюдению слияния в линию нанесенных на полях изображе,ния точек, считываемых через дополнительные растры Ц. Однако при этом способе после совмещения,растера с изображением и припрессовки оттиска к растру, аолотписка с вспомогательныки точками необходиио обрезать, что ведет,к снижению качества стереокарпин.Целью изобретен 1 ия является повышение качества получаемого стереоизображения,Достигается это тем, что в известном способе дополнительно перфорируют поле зафиксированного изображенияизготавли вают пунктирный растр путем фотографирования основного растра, накладьввают их один .на другой через плоскопараллельную пластину с толщинойравной фокусному расстоянию линз растра, фиксируют послед ний в положениями, определяемом появлением по полю растра сплошных, полос, и совмещают линзовый растр с,изображением посредством перфорированных отверстий последнего. 30 На фиг. 1 представлена схема устроиства для совмещен 1 ия линзового растра с пунктирным; на фит, 2 - то же, в,ид сверху (без печатного оттиска), когда динзовый растр праьильно сориентирован по отунктирному растру; на фиг. 3 - вид сверху на перфоратор в иоменткогда, печатный оттиск правильно сориентирован относительво контрольных линзовых растров.Совмещение жесткого линзового растра с кодированньвм,изображением осуществляется следующим сносабом. На фотопленку укладывают черно-белый полосатый фильтр, щирина полос и просветов которого одинакова и,равна, прнмерно, 10 мм. На этот фильтр укладывают .линзовый растр таким образом, чтобы продолыные оси его цилиндрических линз были перпендикулярны к полюсам фильтра. Затем весь пакет ,плотно сжимают. Далее линзовый растр ос,вещают сверху точечным источником света. После проявления фотопленки на ней образуются полосы, разбитые на отдельные штриховые линии. Таним образом,;получают линейчато-штриховой,пунктирный растр 1.Устройство, где выполняют операцию совмещения, состоит,из блока подсветки 2 с расположенными .в,нем ламлами, стекла 8, которое служит опорой для наложенияпунктирного растра 1. Сверху на растр 1 уложена прозрачная прокладка 4, толщина которой должна быть равна фокусному расстоянию линз, растра б. Последний укладывается линзами вниз и представляет собой точеную копию растраиспользуемого прои получении пунктирного растра, С двух сторон края растра б прихвачены пружинными зажимами 6, благодаря чему линзовый растр б,мокно сдвигать,по прокладке 4 лишь с некоторым усилием. Затем, медленно изменяя положение растра б и просматривая через него,все поле, рассматривают освещенный снизу пунктирный растр 1, В оппимальнсм положении линзового растра б наблюдатель видит,рисунок, показанный на фиг. 2. Это будут,параллельные черные полосы с четкими,краями.Отпечатанное полиграфическим способам изображение 7, укладывают в перфоратор на плоскость 8, прижимают сверху рамкой 9, в противоположные края которой жестко закреплены контрольные отрезки 10 линзового растра точно так же, как линзовый,растр бкоторый будет приклеен к печатному изображению 7. Просматривая поверхность полей печатного изображения 7 сквозь растры 10, медленно смещают его в ту или ивяную сторону до тех порпока сквозь растры не станут вскидны черные сплошные линии 11. В этот монумент приводят в движение,пуансоны 12 в двух перфорационных головках 13, установленных на рамочке 9.Далее перфорированные печатные,изображения 7 надевают отверстиями на штифты 14 устройства для совмещения, опускают его на проеклеенную плоскость растра б и, прижав оттиск к растру, дроизводят его вацрев в нескольких местах. После этого освобождают растр б, скрепленный с изображением 7, от пружинных зажимов и сни. мают с устройства.,Использование способа совмещениялинзового растра с кодированным изобра.жением по перфорированным отверстиям и пунктирному растру обеспечивает однозначность,критерия степенями совмещения, что существенно онииает вероятностыпоявления брака. Кроме того, наблюдение наглядных, очень, контрастных черно-белых полос либо их отсутствие, не требует особо го напряжения зрения,и внимания, что ведет к повышению производительности труда.15 Ф о р м у л а,и з о б р е т е н и яСпособ совмещения линзового растра сизображением путем фиксирования изображения в положении, соответствующем ви 20 зуальному,наблюдению слияния,в линиюнанесенных на полях изображения точек,считываемых через дополнительные растры,о т л,и ч а ю щи й с я тем, что, с целью повышения,качества получаемого стереоизоб 25 ражения, дополнительно перфорируют поле зафиксированного изображения, изготавливают пунктирный растр путем фотографирования основного растра, накладывают их один на другой через плоскопарал 30 лельную пластину с толщиной, равной фокусному расстоянию линз растра, фиксируют последний в положении, определяемомпоявлением,по полю, растра сплошных полос, и совмещают линзовый растр с,изобраЗ 5 жением пооредством перфорированных отверстий последнего,Источник информации, принятый во 40 внимание при экспертизе;1. Авторское оьидетельство СССР425158, кл. б 03 В 35/00, 07.06.72 (прототип).орректор С, фаи едактор Е. Гонч ц. Харьк, фил, пред. Патент Заказ 1620/1568 Изд.603 Тираж 545 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытии113035, Москва, Ж, Раушская наб., д, 4/5
СмотретьЗаявка
2676138, 23.10.1978
КИЕВСКИЙ КАБЕЛЬНЫЙ ЗАВОД "УКРКАБЕЛЬ"
ВЛАСЕНКО ВИКТОР ИВАНОВИЧ, СОРОЧЕНКО АЛЕКСАНДР НИКОЛАЕВИЧ, ВОЛЬХОВСКИЙ АЛЕКСЕЙ ЕФИМОВИЧ, СВАРЧЕВСКИЙ РОАЛЬД ГЕНРИХОВИЧ
МПК / Метки
МПК: G03C 9/02
Метки: изображением, линзового, растра, совмещения
Опубликовано: 07.11.1980
