Способ возведения многоэтажного здания башенного типа

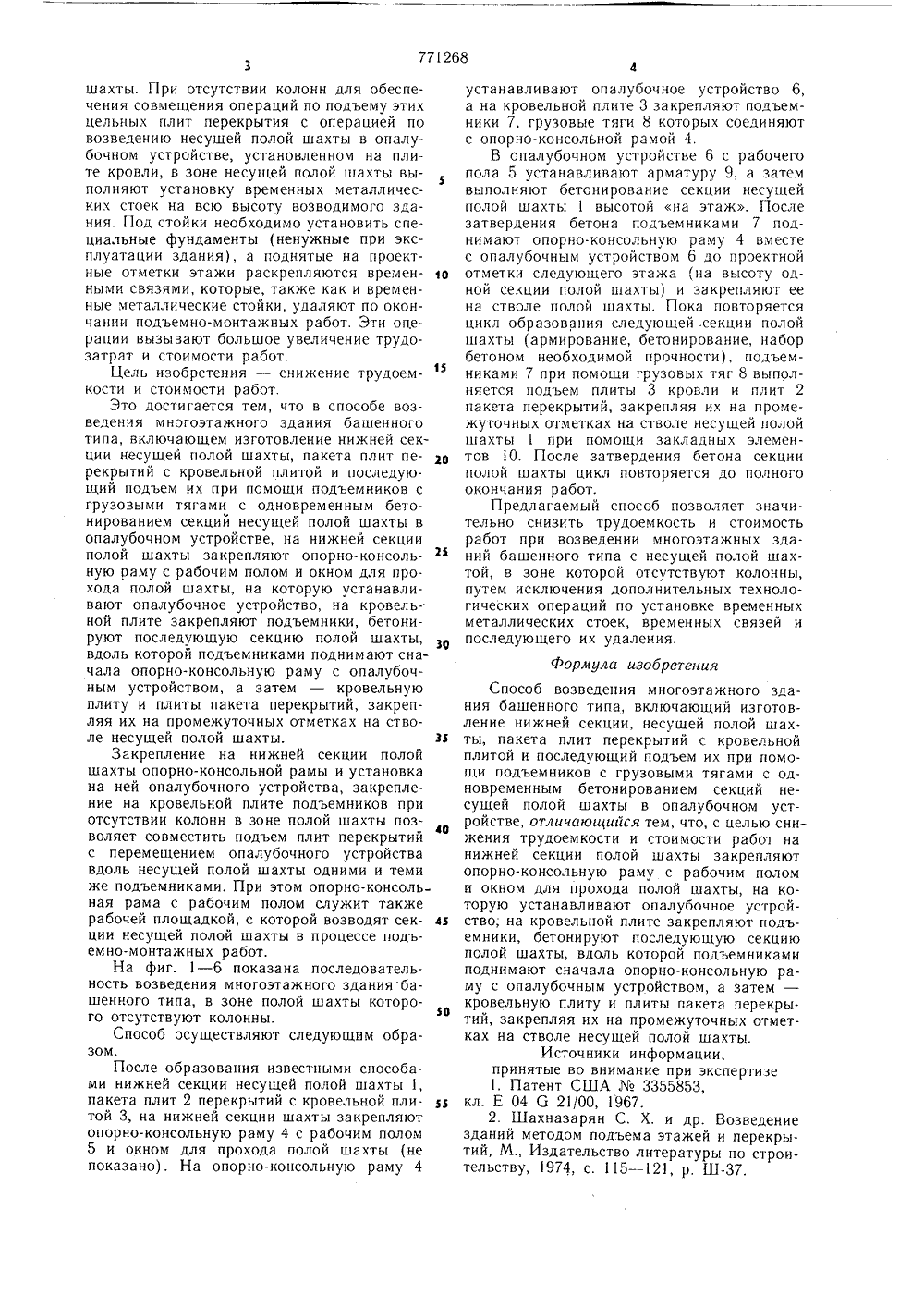

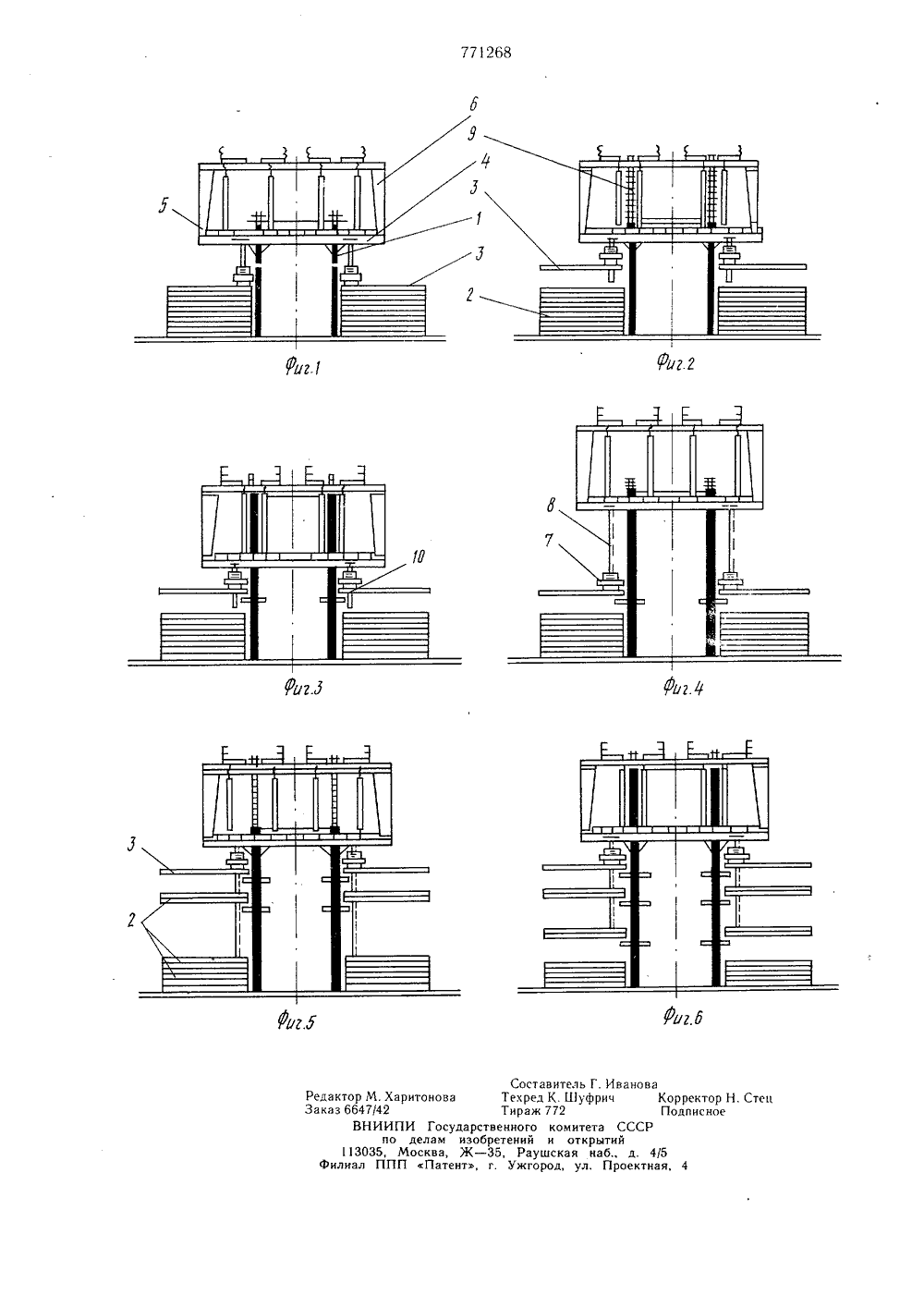

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистичЕскихРеспублик 1 ц 771268Опубликовано 15.10.80. Бюллетень38 по делам изобретений и открытийДата опубликования описания 25.10.80(72) Автор изобретения Г. Г. Семенец Центральный проектно-технологический институт строительного производства Оргтяжстрой(54) СПОСОБ ВОЗВЕДЕНИЯ МНОГОЭТАЖНОГО ЗДАНИЯ БАШЕННОГО ТИПАИзобретение относится к области строительства, в частносги, к способам возведения многоэтажных зданий башенного типа снесущей полой шахтой и плитами перекрытий, изготавливаемых из бетонной смеси ввиде пакета с последующим их поэтажным 5закреплением после подъема,Известен способ возведения здания, включающий установку колонн, изготовление пакета плит перекрытий и кровельной плиты иих последующий подъем при помощи подьемников путем совмещения этой операциис операцией по образованию секций несущей полой шахты в опалубочном устройстве,установленном на плите кровли 11.Известен также способ возведения многоэтажного здания, который включает изготовление нижней секции несущей полой шахты, установку колонн, изготовление пакетаплит перекрытий и плиты кровли, закрепление подъемников на колоннах и подъем плитперекрытий на проектные отметки 12. Кровельную плиту используют в качестве опорыдля опалубочного устройства, а ее подъемдля его перемещения, Несущую полую шахту возводят с плиты кровли в процессе подьемно-монтажных раоот, которые осуществляются в следующей последовательности: пос ле образования известными способами нижней секции несущей полой шахты устанавливают колонны, изготавливают пакет плит перекрытий и кровельную плиту. На колоннах монтируют подъемники, а на плите кровли - опалубочное устройство. Затем подъемниками при помощи грузовых тяг поднимают плиту кровли вместе с опалубочным устройством до вершины нижней секции полой шахты, С плиты кровли устанавливают арматуру первой секции полой шахты и после установки щитов опалубочного устройства в рабочее положение с рабочих площадок ведут бетонирование ствола полой шахты на высоту первой секции. После затвердения бетона осуществляется подъем плиты кровли вместе с опалубочным устройством посредством подъемников, установленных на колоннах, до проектной отметки следующего этажа, после чего цикл работы повторяется.Общим недостатком известных способов является то, что ими можно возводить здания, в конструктивной схеме которых предусмотрены колонны в зоне несущей полой5о 45 5 О 55 шахты. При отсутствии колонн для обеспечения совмещения операций по подъему этих цельных плит перекрытия с операцией по возведению несущей полой шахты в опалубочном устройстве, установленном на плите кровли, в зоне несущей полой шахты выполняют установку временных металлических стоек на всю высоту возводимого здания. Под стойки необходимо установить специальные фундаменты (ненужные при эксплуатации здания), а поднятые на проектные отметки этажи раскрепляются временными связями, которые, также как и временные металлические стойки, удаляют по окончании подъемно-монтажных работ. Эти операции вызывают большое увеличение трудозатрат и стоимости работ,Цель изобретения - снижение трудоемкости и стоимости работ.Это достигается тем, что в способе возведения многоэтажного здания башенного типа, включающем изготовление нижней секции несущей полой шахты, пакета плит перекрытий с кровельной плитой и последующий подъем их при помощи подъемников с грузовыми тягами с одновременным бетонированием секций несущей полой шахты в опалубочном устройстве, на нижней секции полой шахты закрепляют опорно-консольную раму с рабочим полом и окном для прохода полой шахты, на которую устанавливают опалубочное устройство, на кровельной плите закрепляют подъемники, бетонируют последующую секцию полой шахты, вдоль которой подъемниками поднимают сначала опорно-консольную раму с опалубоч- н ным устроиством, а затем - кровельную плиту и плиты пакета перекрытий, закрепляя их на промежуточных отметках на стволе несущей полой шахты.Закрепление на нижней секции полойО шахты опорно-консольнои рамы и установка на ней опалубочного устройства, закрепле- н ние на кровельнои плите подъемников при отсутствии колонн в зоне полой шахты позволяет совместить подъем плит перекрытий с перемещением опалубоч ного устройства вдоль несущей полой шахты одними и темиже подъемниками, При этом опорно-консольная рама с рабочим полом служит также рабочей площадкой, с которой возводят секции несущей лолой шахты в процессе подьемно-монтажных работ.На фиг. 1 - 6 показана последовательность возведения многоэтажного зданиябашенного типа, в зоне полой шахты которого отсутствуют колонны.Способ осуществляют следующим образом.После образования известными способами нижней секции несущей полой шахты 1, пакета плит 2 перекрытий с кровельной плитой 3, на нижней секции шахты закрепляют опорно-консольную раму 4 с рабочим полом 5 и окном для прохода полой шахты (не показано) . На опорно-консольную раму 4 устанавливают опалубочное устройство 6, а на кровельной плите 3 закрепляют подъемники 7, грузовые тяги 8 которых соединяют с опорно-консольной рамой 4.В опалубочном устройстве 6 с рабочего пола 5 устанавливают арматуру 9, а затем выполняют бетонирование секции несущей полой шахты 1 высотой на этаж. После затвердения бетона подъемникамиподнимают опорно-консольную раму 4 вместе с опалубочным устройством 6 до проектной отметки следующего этажа (на высоту одной секции полой шахты) и закрепляют ее на стволе полой шахты. Пока повторяется цикл образования следующей,секции полой шахты (армирование, бетонирование, набор бетоном необходимой прочности), подъемникамипри помощи грузовых тяг 8 выполняется подъем плиты 3 кровли и плит 2 пакета перекрытий, закрепляя их на промежуточных отметках на стволе несущей полой шахты 1 при помощи закладных элементов 10. После затвердения бетона секции полой шахты цикл повторяется до полного окончания работ.Предлагаемый способ позволяет значительно снизить трудоемкость и стоимость работ при возведении многоэтажных зданий башенного типа с несущей полой шахтой, в зоне которой отсутствуют колонны, путем исключения дополнительных технологических операций по установке временных металлических стоек, временных связей и последующего их удаления. формула изобретенияСпособ возведения многоэтажного здания башенного типа, включающий изготовление нижней секции, несущей полой шахты, пакета плит перекрытий с кровельнойплитой и последующий подъем их при помощи подъемников с грузовыми тягами с одновременным бетонированием секций несущей полой шахты в опалубочном устройстве, отличающийся тем, что, с целью снижения трудоемкости и стоимости работ нанижней секции полой шахты закрепляютопорно-консольную раму с рабочим поломи окном для прохода полой шахты, на которую устанавливают опалубочное устройство; на кровельной плите закрепляют подьемники, бетонируют последующую секциюполой шахты, вдоль которой подъемникамиподнимают сначала опорно-консольную раму с опалубочным устройством, а затем -кровельную плиту и плиты пакета перекрытий, закрепляя их на промежуточных отметках на стволе несущей полой шахты.Источники информации,принятые во внимание при экспертизе1. Патент США3355853,кл. Е 04 б 21/00, 1967.2, Шахназарян С. Х. и др. Возведениезданий методом подъема этажей и перекрытий, М Издательство литературы по строительству, 1974, с. 115 - 121, р, Ш.Составитель Техред К. Шуф Тираж 772 рственного комите обретений и откр- 35, РаушскаяГ. Ивановрич а СССРытийаб., д. 4/5Проектная,едактор М. Харитонова аказ 6647/42 ВНИИПИ Госуда по делам и 113035, Москва, Ж филиал ППП Патент
