Способ управления герконом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 765897
Автор: Яшин
Текст

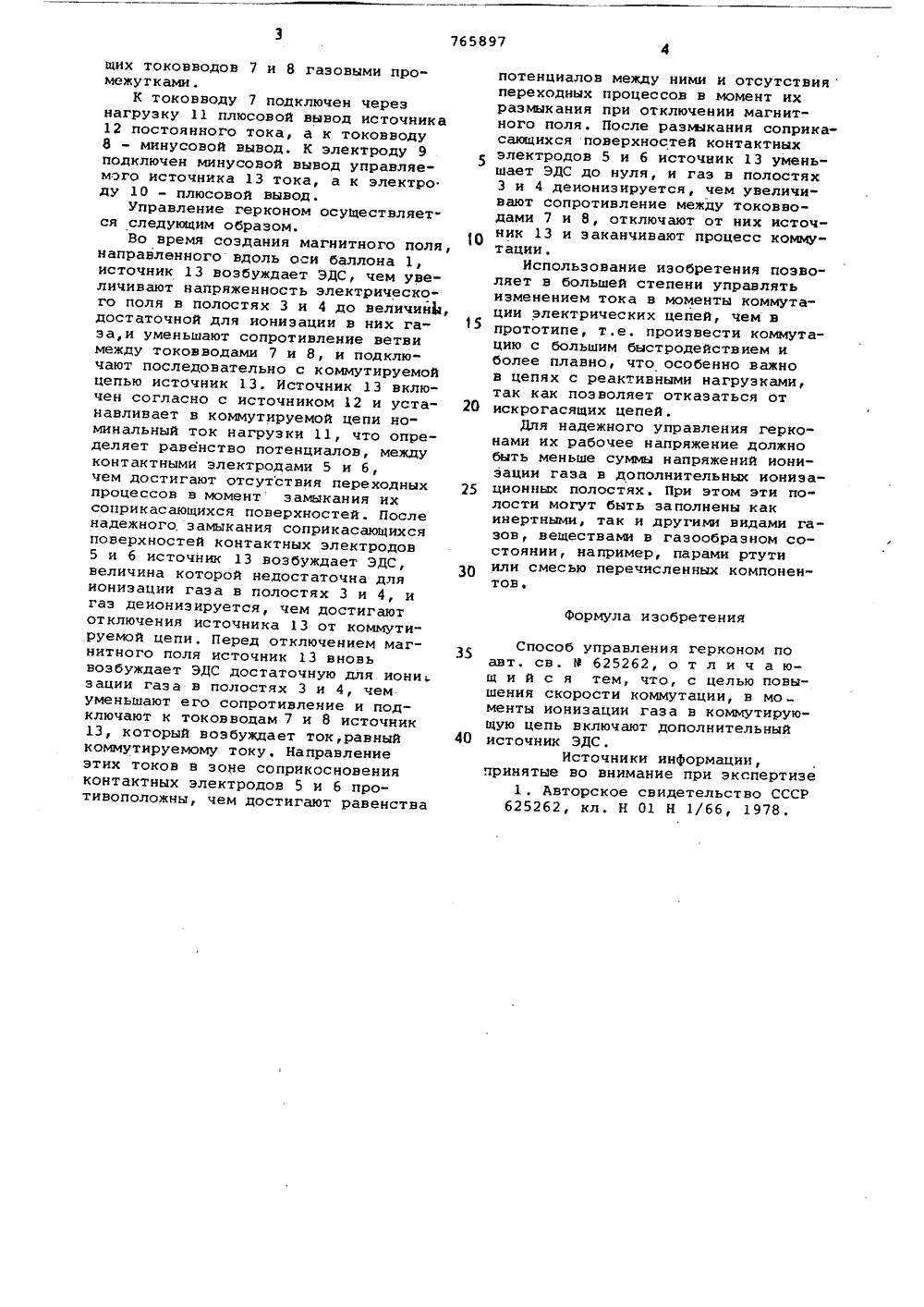

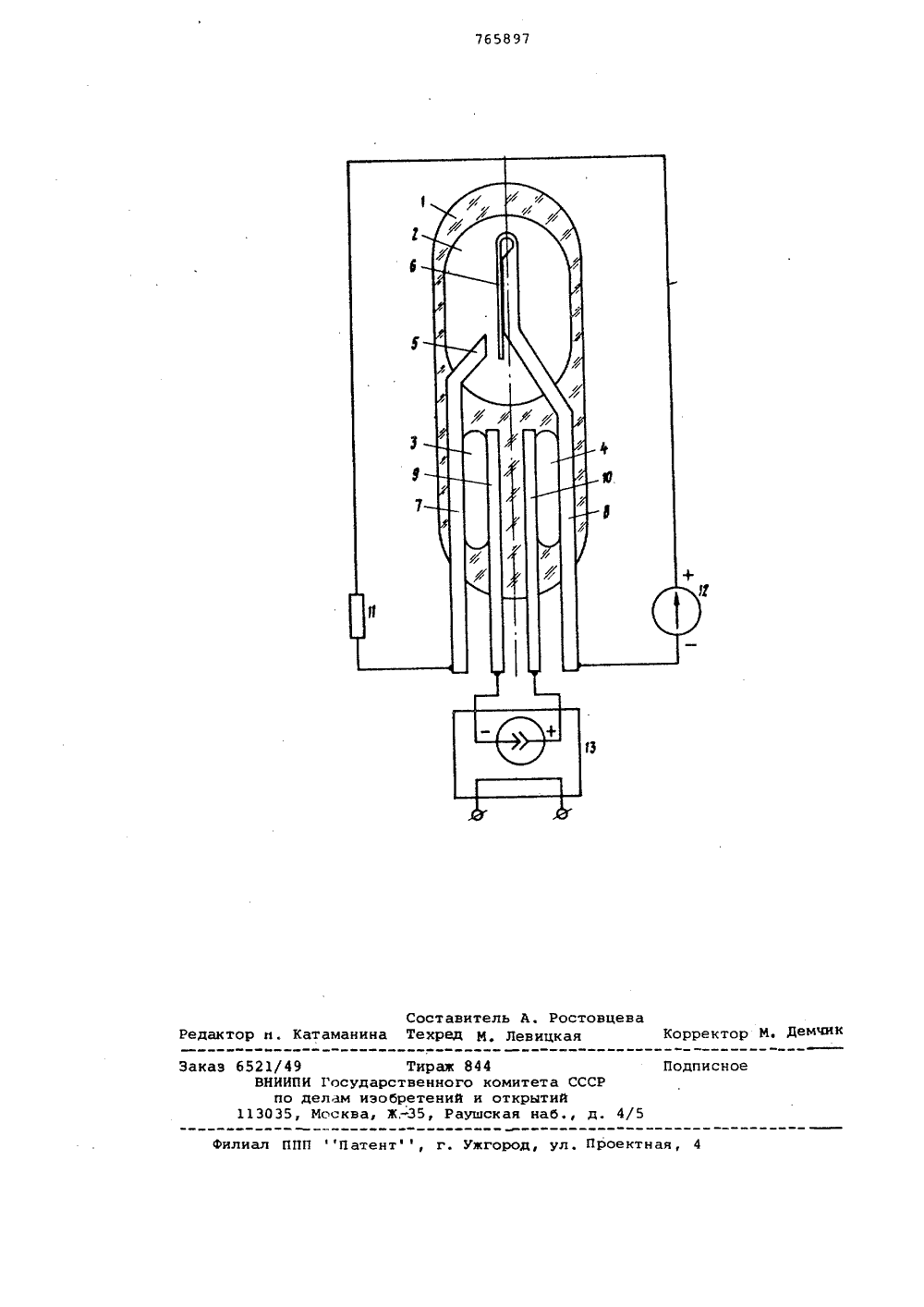

Союз Советских Социалистических Республик(22) Заявлено 070478 (21) 2601575/24-07 (51) М. Кл. Н 01 Н 1/66 с присоединением заявки Мо(23) Приоритет Государственный комитет СССР по делам изобретений и открытий(54) СПОСОБ УПРАВЛЕНИЯ ГЕРКОНОМ Изобретение относится к электротехнике и может быть использовано при разработке коммутационных элементов автоматики. 5Из основного авт.св. Р 625262 известен способ управления герконом, внутренний объем которого заполнен газом, путем воздействия на геркон внешним магнитным полем, в моменты подачи и снятия которого производят иониэацию газа внутри баллона (1).Однако этот способ управления гер. коном обладает недостатками, ограни чивающими его быстродействие и надежность, т.е. на иониэированном газовом промежутке, вследствие его значительного сопротивления, происходит падение напряжения при протекании коммутируемого тока, достигающего 20 номинальной величины только после надежного замыкания контактов. Изменение величины коммутируемого тока при замыкании и раэмыкании контактов вызывает переходные процессы, сопро вождающиеся дугообразованием, что является основной причиной эрозии их соприкасающихся поверхностей.Цель изобретения - повышение быстродействия. геркона. 303 Это достигается тем, что в момен ты ионизации газа внутри баллона геркона в цепь, коммутируемую герконом, включают источник ЭДСпозволяющий создать в коммутируемой цепи номинальный ток до замыкания контактов, Этот источник компенсирует падение напряжения на ионизированном газовом промежутке при протекании через последний коммутируемого тока и может быть включен последовательно с ним.На чертеже изображен один из возможных конструктивных выполнений геркона со схемой возможного включения. Геркон состоит из герметизированного стеклянного баллона 1, имею щего полости 2, 3 и 4Полость 2 вакуумирована, а полости 3 и 4 заполнены неоном. В полости 2 находятся Ферромагнитные контактные электроды 5 и 6, соответствующие токовводы 7 и 8 которых проходят, соответственно, через полости 3 и 4. В полость 3 введен дополнительный электрод 9, а в полость 4 - электрод 10, отделенные от соответствующих токовводови 8 газовыми промежутками.К токовводу 7 подключен через нагрузку 11 плюсовой вывод источника 12 постоянного тока, а к токовводу 8 - минусовой вывод. К электроду 9 подключен минусовой вывод управляемого источника 13 тока, а к электро ду 10 - плюсовой вывод.Управление герконом осуществляется следующим образом.Во время создания магнитного поля, направленного вдоль оси баллона 1, источник 13 возбуждает ЭДС, чем увеличивают напряженность электрического поля в полостях 3 и 4 до величинй, достаточной для ионизации в них газа,и уменьшают сопротивление ветви между токовводами 7 и 8, и подключают последовательно с коммутируемой цепью источник 13. Источник 13 включен согласно с источником 12 и устанавливает в коммутируемой цепи номинальный ток нагрузки 11, что определяет равенство потенциалов, между контактными электродами 5 и 6, чем достигают отсутствия переходных процессов в момент замыкания их соприкасающихся поверхностей. После надежного замыкания соприкасающихся поверхностей контактных электродов 5 и 6 источник 13 возбуждает ЭДС, величина которой недостаточна для ионизации газа в полостях 3 и 4, и газ деионизируется, чем достигают отключения источника 13 от коммутируемой цепи. Перед отключением магнитного поля источник 13 вновь возбуждает ЭДС достаточную для.ионн зации газа в полостях 3 н 4, чем уменьшают его сопротивление и подключают к токовводам 7 и 8 источник 13, который возбуждает ток,равный коммутируемому току, Направление этих токов в зоие соприкосновения контактных электродов 5 и 6 противоположны, чем достигают равенства потенциалов между ними и отсутствияпереходных процессов в момент ихразьыкания при отключении магнитного поля. После разьыкания соприкасающихся поверхностей контактныхэлектродов 5 и 6 источник 13 уменьшает ЭДС до нуля, и гаэ в полостях3 и 4 деионизируется, чем увеличивают сопротивление между токовводами 7 и 8, отключают от них источник 13 и заканчивают процесс коммутации,Использование изобретения позволяет в большей степени управлятьизменением тока в моменты коммутации электрических цепей, чем впрототипе, т.е. произвести коммутацию с большим быстродействием иболее плавно, что особенно важнов цепях с реактивными нагрузками,так как позволяет отказаться от20 искрогасящих цепей.Для надежного управления герконами их рабочее напряжение должнобыть меньше суммы напряжений ионизации газа в дополнительных иониза 25 ционных полостях. При этом эти полости могут быть заполнены какинертными, так и другими видами газов, веществами в газообразном состоянии, например, парами ртутиили смесью перечисленных компонентов.Формула изобретения Способ управления герконом поавт. св, М 625262, о т л и ч а ющ и й с я тем, что, с целью повышения скорости коммутации, в моменты ионизации газа в коммутирующую цепь включают дополнительный 40 источник ЭДС,Источники информациипринятые во внимание при экспертизе1 . Авторское свидетельство СССР625262, кл. Н 01 Н 1/66, 1978.765897 Заказ 6521/49 Тираж 844ВНИИПИ Государственного комитета СССРпо делзм изобретений и открытий113035, Москва, Ж;35, Раушская наб., д. 4/5 Подписное филиал ППППатент , г. Ужгород, ул. Проектная, 4 Составитель А. Ростовцева Редактор и. Катаманина Техред М, Левицкая Корректор М. Демчик
СмотретьЗаявка
2601575, 07.04.1978
Заявитель
ЯШИН ОЛЕГ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H01H 1/66
Метки: герконом
Опубликовано: 23.09.1980
