Автоматизированная система осушения коридоров гребных валов

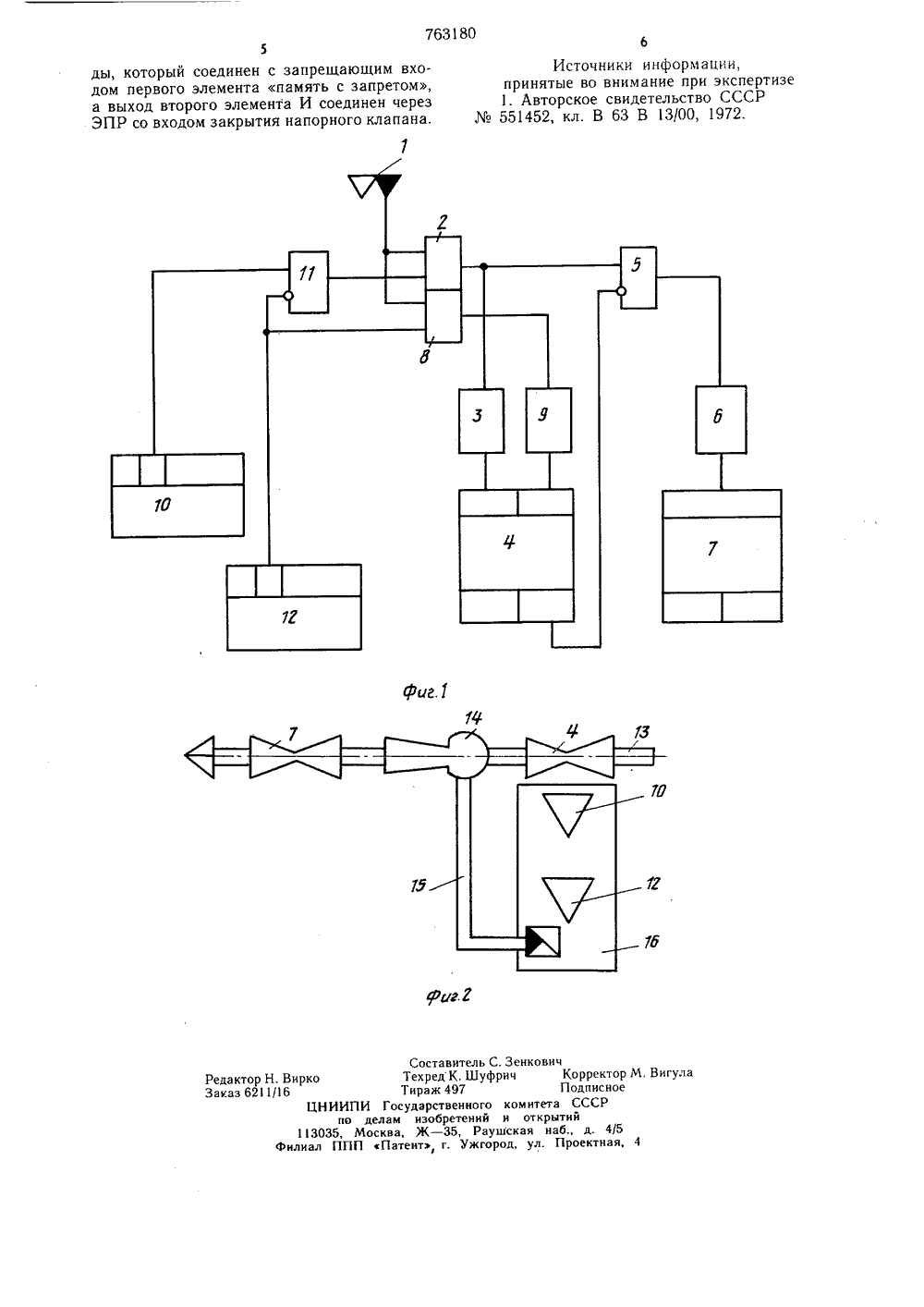

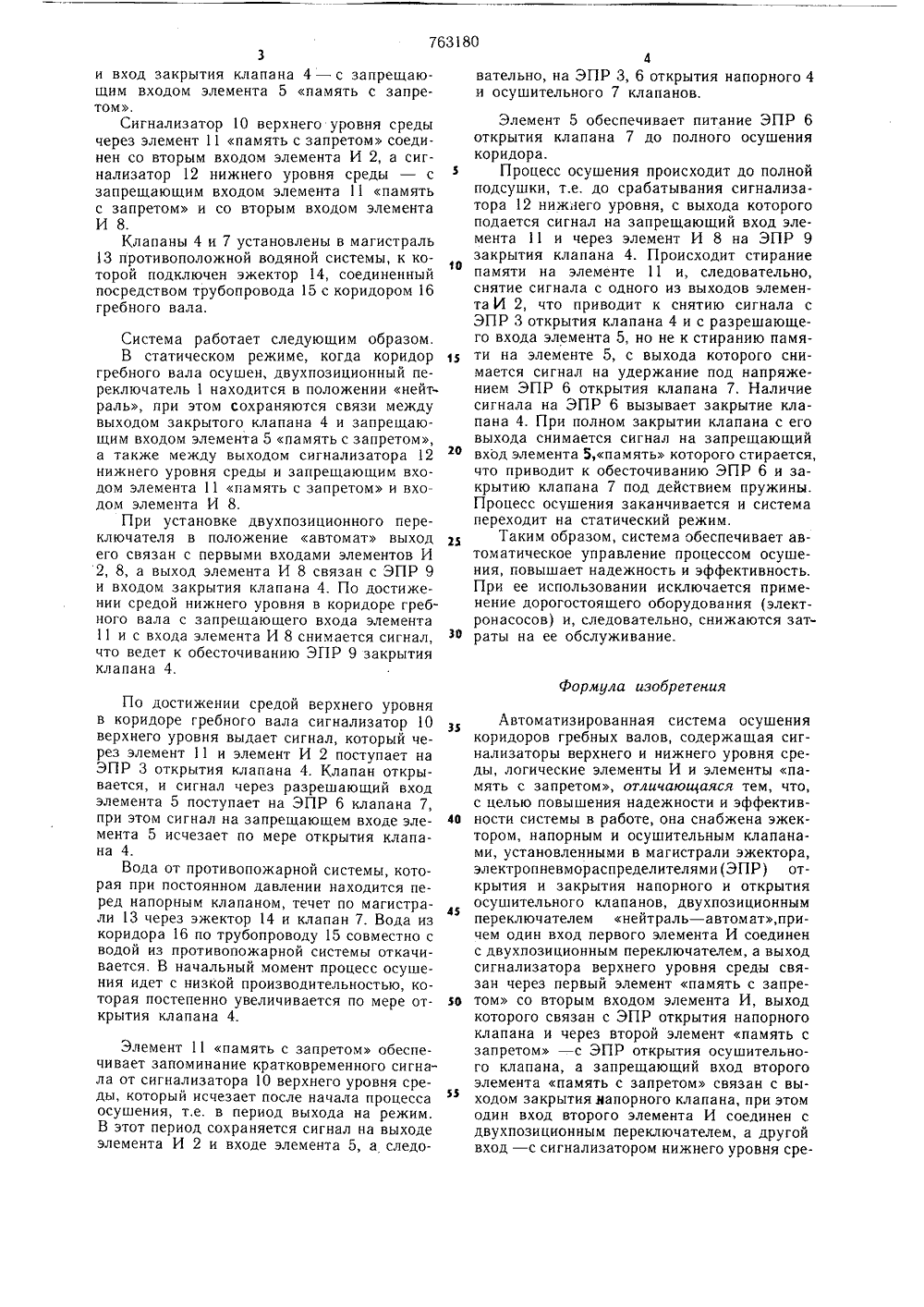

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 111 763180Опубликовано 15.09.80. Бюллетень34Дата опубликования описания 25.09.80 по делам ивобретеиий и открытий(54) АВТОМАТИЗИРОВАННАЯ СИС КОРИДОРОВ ГРЕБНЫХ 2 альная схе - гидравИ 8 соединенд через ЭПР Изобретение относится к судостроению, в частности к автоматизированным системам осушения коридоров гребных валов.Известна автоматизированная система осушения коридоров гребных валов, содержащая сигнализаторы верхнего и нижнего уровня среды, логические элементы И и элементы память с запретом 11.Однако данная система не осуществляет управления запорной арматурой, что влечет к преждевременному износу системы, снижает ее надежность и эффективность в работе.Целью изобретения является повышение надежности и эффективности системы в работе. Для этого система снабжена эжектором, напорным и осушительным клапанами, установленными в магистрали эжектора, электропневмораспределителями (ЭПР) открытия и закрытия напорного и открытия осушительного клапанов, двухпозиционным переключателем нейтраль-автомат, причем один вход первого элемента И соединен с двухпозиционным переключателем,а выход сигнализатора верхнего уровня среды связан через первый элемент память с запретом со вторым входом первого элемента И, выход которого связан с ЭПР открытия напорного клапана и через второй элемент память с запретом с ЭПР открытия осушительного клапана, а запрещающий вход второго элемента память с запретом связан с выходом закрытия напорного клапана, при этом один входвторого элемента И соединен с двухпозиционным переключателем, а другой вход - с сигнализатором нижнего уровня среды, который соединен с запрещающим входом первого о элемента память с запретом, а выход второго элемента И соединен через ЭПР со входом закрытия напорного клапанаНа фиг. 1 приведена функционма системы осушения; на фиг. 2лическая схема системы,Система содержит двухпозиционный переключатель 1 нейтраль - автомат, соединенный с входом первого элемента И 2, выход которого связан через ЭПР 3 со входом открытия напорного клапана 4, а также через элемент 5 память с запретом и ЭПР 6- со входом открытия осушительного клапана 7.Вход второго элементаспереключателем 1, а выхо 9763180 1 О 15 2 О и зо Формула изобретения Элемент 11 память с запретом обеспечивает запоминание кратковременного сигнала от сигнализатора 10 верхнего уровня среды, который исчезает после начала процесса осушения, т.е. в период выхода на режим. В этот период сохраняется сигнал на выходе элемента И 2 и входе элемента 5, а следо 3и вход закрытия клапана 4 - с запрещающим входом элемента 5 память с запретом.Сигнализатор 10 верхнего уровня среды через элемент 11 память с запретом соединен со вторым входом элемента И 2, а сигнализатор 12 нижнего уровня среды - с запрещающим входом элемента 11 память с запретом и со вторым входом элемента И 8.Клапаны 4 и 7 установлены в магистраль 13 противоположной водяной системы, к которой подключен эжектор 14, соединенный посредством трубопровода 15 с коридором 16 гребного вала. Система работает следующим образом.В статическом режиме, когда коридор гребного вала осушен, двухпозиционный переключатель 1 находится в положении нейтраль, при этом сохраняются связи между выходом закрытого клапана 4 и запрещающим входом элемента 5 память с запретом, а также между выходом сигнализатора 12 нижнего уровня среды и запрещающим входом элемента 11 память с запретом и входом элемента И 8.При установке двухпозиционного переключателя в положение автомат выход его связан с первыми входами элементов И 2, 8, а выход элемента И 8 связан с ЭПР 9 и входом закрытия клапана 4. По достижении средой нижнего уровня в коридоре гребного вала с запрещающего входа элемента 11 и с входа элемента И 8 снимается сигнал, что ведет к обесточиванию ЭПР 9 закрытия клапана 4. По достижении средой верхнего уровня в коридоре гребного вала сигнализатор 10 верхнего уровня выдает сигнал, который через элемент 11 и элемент И 2 поступает на ЭПР 3 открытия клапана 4. Клапан открывается, и сигнал через разрешающий вход элемента 5 поступает на ЭПР 6 клапана 7, при этом сигнал на запрещающем входе элемента 5 исчезает по мере открытия клапана 4.Вода от противопожарной системы, которая при постоянном давлении находится перед напорным клапаном, течет по магистрали 13 через эжектор 14 и клапан 7. Вода из коридора 16 по трубопроводу 15 совместно с водой из противопожарной системы откачивается, В начальный момент процесс осушения идет с низкой производительностью, которая постепенно увеличивается по мере открытия клапана 4. 55 40 45 50 4вательно, на ЭПР 3, 6 открытия напорного 4и осушительного 7 клапанов,Элемент 5 обеспечивает питание ЭПР 6 открытия клапана 7 до полного осушения коридора.Процесс осушения происходит до полной подсушки, т.е. до срабатывания сигнализатора 12 нижнего уровня, с выхода которого подается сигнал на запрещающий вход элемента 11 и через элемент И 8 на ЭПР 9 закрытия клапана 4. Происходит стирание памяти на элементе 11 и, следовательно, снятие сигнала с одного из выходов элемента И 2, что приводит к снятию сигнала с ЭПР 3 открытия клапана 4 и с разрешающего входа элемента 5, но не к стиранию памяти на элементе 5, с выхода которого снимается сигнал на удержание под напряжением ЭПР 6 открытия клапана 7. Наличие сигнала на ЭПР 6 вызывает закрытие клапана 4. При полном закрытии клапана с его выхода снимается сигнал на запрещающий вход элемента 5,память которого стирается, что приводит к обесточиванию ЭПР 6 и закрытию клапана 7 под действием пружины, Процесс осушения заканчивается и система переходит на статический режим.Таким образом, система обеспечивает автоматическое управление процессом осушения, повышает надежность и эффективность. При ее использовании исключается применение дорогостоящего оборудования (электронасосов) и, следовательно, снижаются затраты на ее обслуживание. Автоматизированная система осушения коридоров гребных валов, содержащая сигнализаторы верхнего и нижнего уровня среды, логические элементы И и элементы память с запретом, отличающаяся тем, что, с целью повышения надежности и эффективности системы в работе, она снабжена эжектором, напорным и осушительным клапанами, установленными в магистрали эжектора, электропневмораспределителями (ЭПР) открытия и закрытия напорного и открытия осушительного клапанов, двухпозиционным переключателем нейтраль в автом,причем один вход первого элемента И соединен с двухпозиционным переключателем, а выход сигнализатора верхнего уровня среды связан через первый элемент память с запретом со вторым входом элемента И, выход которого связан с ЭПР открытия напорного клапана и через второй элемент память с запретом - с ЭПР открытия осушительного клапана, а запрещающий вход второго элемента память с запретом связан с выходом закрытия вапорного клапана, при этом один вход второго элемента И соединен с двухпозиционным переключателем, а другой вход - с сигнализатором нижнего уровня сре763180 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР551452, кл. В 63 В 13/00, 1972. г.1 Зенков Составите Техред К, Ш Тираж 497 ударственн изобрете Ж - 35,ент г. У Рла дактор Н. Виказ 6211/16 цниипи гпо делам 13035, Москва, лиал ППП Пат ого ком итет ний и откр Раушская нжгород, ул. 5ды, который соединен с запрещающим входом первого элемента память с запретом, а выход второго элемента И соединен через ЭПР со входом закрытия напорного клапана,Корректор МПодписноеСССРтийб., д. 4/5Проектная, 4
