Формирователь импульсов

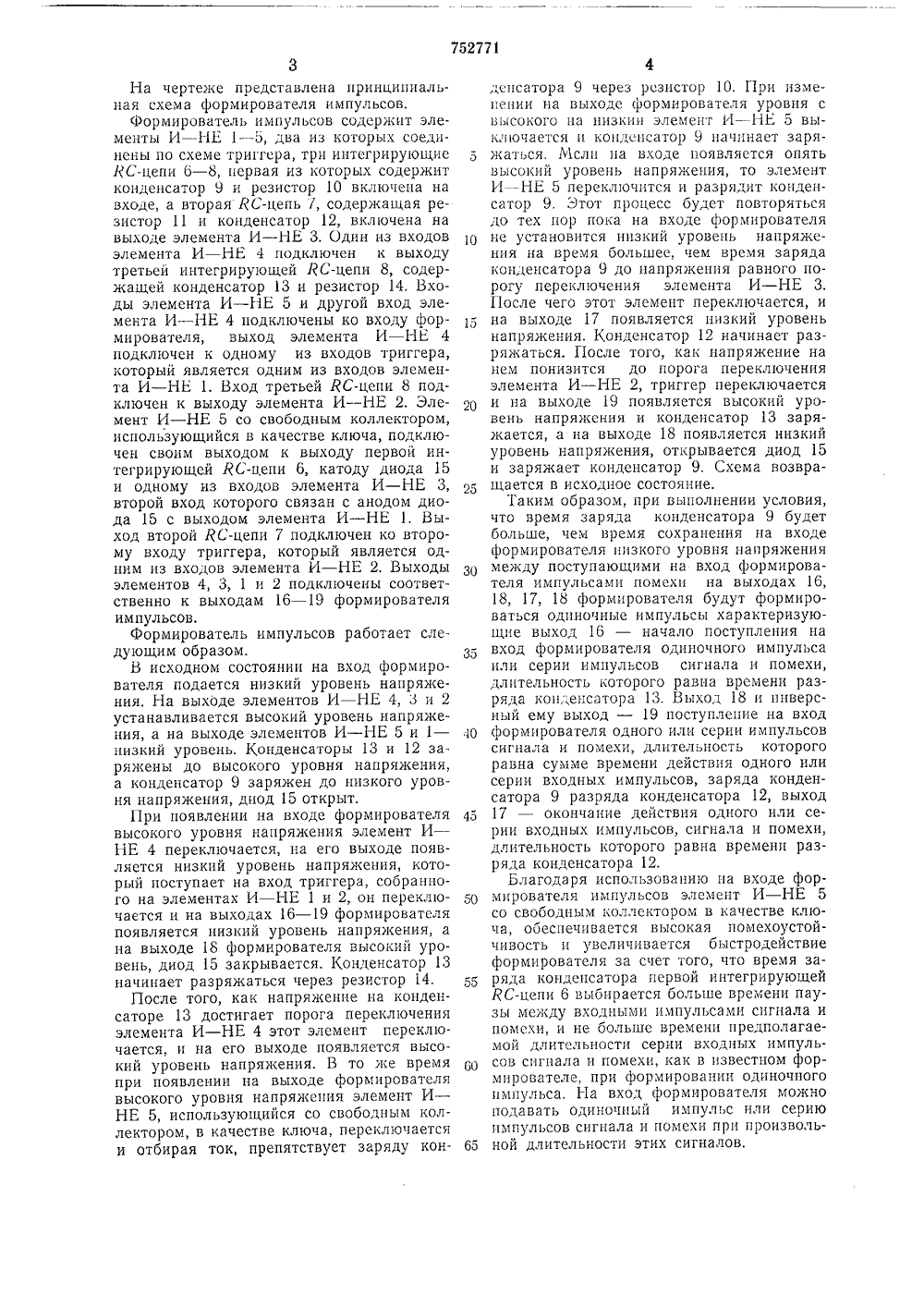

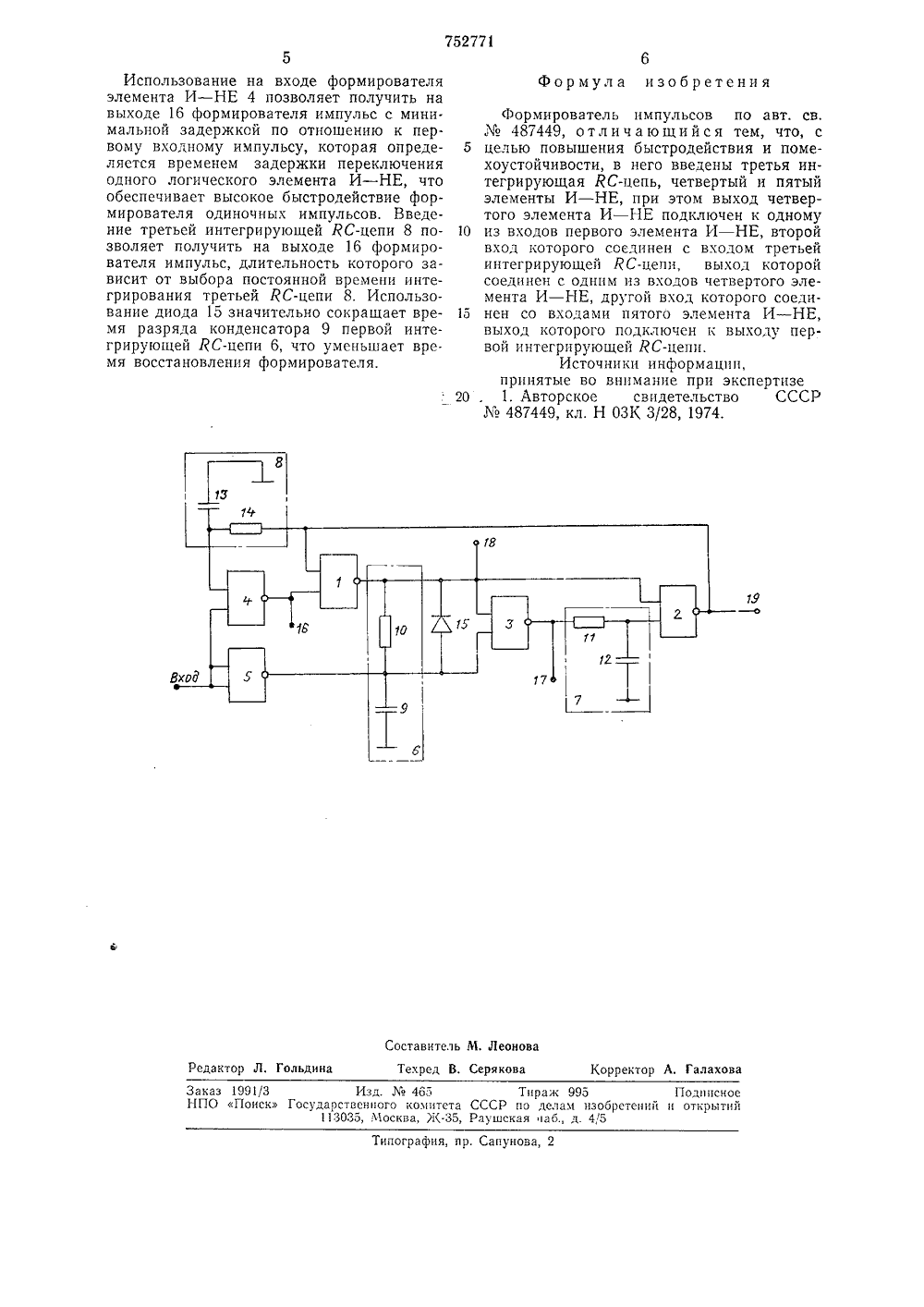

0 Й Й С А Н И Е (1752771ИЗОЬРЕГЕНИЯ Союз Советских Социалистических Республик(23) Г 1 риори (43) Опубли Государственньй комите СССР ло делам изобретений н открытий45) Дата опубликования описания 30.07.8(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Формирователь предназначен для использования в радиотехнических устройствах различного назначения, в частности в импульсной технике.Г 1 о основному авт. св. Ме 487449 известен формирователь импульсов, содержащий три элемента И - НЕ, два из которых соединены по схеме триггера, две интегрирующие ЯС-цепи, одна из которых включена на входе третьего элемента И - НЕ, на выходе которого включена вторая интегрирующая ЯС-цепь 11.Если нужно сформировать одиночный импульс из серии импульсов, поступающих на вход формирователя, то необходимо условие, чтобы длительность выходного импульса, равная времени заряда ЛС-цепи, включенной на входе, и разряда ЯС-цепи, включенной на выходе третьего элемента И - НЕ, была больше длительности серии импульсов, поступающих на вход формирователя, иначе возможно двойное или многократное срабатывание формирователя.Если длительность одиночного входного импульса или серии входных импульсов изменяющаяся, то необходимо, чтобы длительность выходного импульса была больше, чем максимально возможная длительность импульса или их серии, поступающих на вход формирователя, что приводит к уменьшению быстродействия формирователя. Если на вход (рормирователя поступают два импульса за время равное максимально возможнои длительности импульса или две серии за время равное максимально возможной длительности серии входных импульсов, то появляются просчеты. Зто является недостатками известного формирователя.Целью изобретения является повышениебыстродействия и помехоустойчивости.11 оставленная цель достигается тем, чтов формирователь импульсов, содержащий три элемента И - НЕ, два из которых соединены по схеме триггера, две интегрирующие ЯС-цепи, одна из которых включена на входе третьего элемента И - НЕ, на выходе которого включена вторая интегрирующая КС-цепь, введены третья интегрирующая КС-цепь, четвертый и пятый элементы И - НЕ, при этом выход четвертого элемента И - НЕ подключен и одному из входов первого элемента И - НЕ, второй вход которого соединен с входом третьей интегрирующей КС-цепи, выход которой соединен с одним из входов четвертого элемента И - НЕ, другой вход которого соединен со входами пятого элемента И - НЕ, выход которого подключен к выходу пер вой интегрирующей ЙС-цепи.На чертеже представлена принципиальная схема формирователя импульсов.Формирователь импульсов содержит элементы И - НЕ 1 - 5, два из которых соединены по схеме триггера, три интегрирующиеЯС-цепи 6 - 8, первая из которых содержитконденсатор 9 и резистор 10 включена навходе, а вторая ЯС-цепь 7, содержащая резистор 11 и конденсатор 12, включена навыходе элемента И - НЕ 3. Один из входовэлемента И - НЕ 4 подключен к выходутретьеи интегрирующей ЛС-цепи 8, содержащей конденсатор 13 и резистор 14. Входы элемента И - НЕ 5 и другой вход элемента И - НЕ 4 подключены ко входу формирователя, выход элемента И - НЕ 4подключен к одному из входов триггера,который является одним из входов элемента И - НЕ 1. Вход третьей ЯС-цепи 8 подключен к выходу элемента И - НЕ 2. Элемент И - НЕ 5 со свободным коллектором,использующийся в качестве ключа, подключен своим выходом к выходу первой интегрирующей ЯС-цепи 6, катоду диода 15и одному из входов элемента И - НЕ 3,второй вход которого связан с анодом диода 15 с выходом элемента И - НЕ 1, Выход второй ЯС-цепи 7 подключен ко второму входу триггера, который является одним из входов элемента И - НЕ 2. Выходыэлементов 4, 3, 1 и 2 подключены соответственно к выходам 16 - 19 формирователяимпульсов.Формирователь импульсов работает следующим образом,В исходном состоянии на вход формирователя подается низкий уровень напряжения. На выходе элементов И - НЕ 4, 3 и 2устанавливается высокий уровень напряжения, а на выходе элементов И - НЕ 5 и 1 -низкий уровень. Конденсаторы 13 и 12 заряжены до высокого уровня напряжения,а конденсатор 9 заряжен до низкого уровня напряжения, диод 15 открыт.При появлении на входе формирователявысокого уровня напряжения элемент И -НЕ 4 переключается, на его выходе появляется низкий уровень напряжения, который поступает на вход триггера, собранного на элементах И - НЕ 1 и 2, он переключается и на выходах 16 - 19 формирователяпоявляется низкий уровень напряжения, ана выходе 18 формирователя высокий уровень, диод 15 закрывается. Конденсатор 13начинает разряжаться через резистор 14.После того, как напряжение на конденсаторе 13 достигает порога переключенияэлемента И - НЕ 4 этот элемент переключается, и на его выходе появляется высокий уровень напряжения. Впри появлении на выходе формирователявысокого уровня напряжения элемент И -НЕ 5, использующийся со свободным коллектором, в качестве ключа, переключаетсяи отбирая ток, препятствует заряду кон 10 15 20 25 30 35 45 50 55 00 65 спсатора 9 через резистор 10. При изменении на выходе (рормирователя уровня с высокого на низкии элемент И - НЕ 5 выключается и конденсатор 9 начинает зарякаться. Мсли на входе появляется опять высокий уровень напряжения, то элемент И - НЕ 5 переключится и разрядит конденсатор 9, Этот процесс будет повторяться до тех пор пока на входе формирователя не установится низкий уровень напряжения на время большее, чем время заряда кон енсатора 9 до напряжения равного порогу переключения элемента И - НЕ 3.После чего этот элемент переключается, и на выходе 17 появляется низкий уровень напряжения, Конденсатор 12 начинает разряжаться. После того, как напряжение на нем понизится до порога переключения элемента И - НЕ 2, триггер переключается и на выходе 19 появляется высокий уровень напряжения и конденсатор 13 заряжается, а на выходе 18 появляется низкий уровень напряг(ения, открывается диод 15 и заряжает конденсатор 9. Схема возвращается в исходное состояние,Таким образом, при выполнении условия, что время заряда конденсатора 9 будет больше, чем время сохранения на входе формирователя низкого уровня напряжения между поступающими на вход формирователя импульсами помехи на выходах 16, 18, 17, 18 формирователя будут формироваться одиночные импульсы характеризующие выход 16 - начало поступления на вход формирователя одиночного импульса или серии импульсов сигнала и помехи, длительность которого равна времени разряда кон,",епсатора 13. Выход 18 и инверсный ему выход - 19 поступление на вход формирователя одного или серии импульсов сигнала и помехи, длительность которого равна сумме времени действия одного или серии входных импульсов, заряда конденсатора 9 разряда конденсатора 12, выход 17 - окончание действия одного или серии входных импульсов, сигнала и помехи, длительность которого равна времени разряда конденсатора 12.Благодаря использованию па входе формирователя импульсов элемент И - НЕ 5 со свободным коллектором в качестве ключа, обеспечивается высокая помехоустойчивость и увеличивается быстродействие формирователя за счет того, что время заряда конденсатора первой интегрирующей РС-цепи 6 выбирается больше времени паузы меч(ду входми импульсами синала и помехи, и не больше времени предполагаемой длительности серии входных импульсов сигнала и помехи, как в известном формирователе, при формировании одиночного импульса, На вход формирователя можно подавать одиночный импульс или серию импульсов сигнала и помехи при произвольной длительности этих сигналов,752771 Формула изобретения Составитель М. Леоновактор Л. Гольдина Техред В. Серякова Корректор А. Галахова Заказ 1991/3 Изд. М 4 о 5НПО Поиск Государственного комитет113035, Москва, ЖТираж 995ССР по делам изоаушская аб., д. 4 5 Подписное теипй и открытийпр. Сапунова, 2 ипогра 5Использование на входе формирователя элемента И - НЕ 4 позволяет получить на выходе 16 формирователя импульс с мини. мальной задержкой по отношению к первому входному импульсу, которая определяется временем задержки переключения одного логического элемента И - НЕ, что обеспечивает высокое быстродействие формирователя одиночных импульсов. Введение третьей интегрирующей РС-цепи 8 позволяет получить на выходе 16 формирователя импульс, длительность которого зависит от выбора постоянной времени интегрирования третьей ЯС-цепи 8. Использование диода 15 значительно сокращает время разряда конденсатора 9 первой интегрирующей РС-цепи 6, что уменьшает время восстановления формирователя. Формирователь импульсов по авт. св.487449, отличающийся тем, что, с5 целью повышения быстродействия и помехоустойчивости, в него введены третья интегрирующая ЯС-цепь, четвертый и пятыйэлементы И - НЕ, при этом выход четвертого элемента И - НЕ подключен к одному1 О из входов первого элемента И - НЕ, второйвход которого соединен с входом третьейинтегрирующей 1 тС-цепи, выход которойсоединен с одним из входов четвертого элемента И - НЕ, другой вход которого соеди 15 нен со входами пятого элемента И - НЕ,выход которого подключен к выходу первой интегрирующей РС-цепи.Источники информации,принятые во внимание при экспертизе20 . 1. Авторское свидетельство СССР487449, кл, Н ОЗК 3/28, 1974,
