Формирователь видеоимпульсов колокольной формы

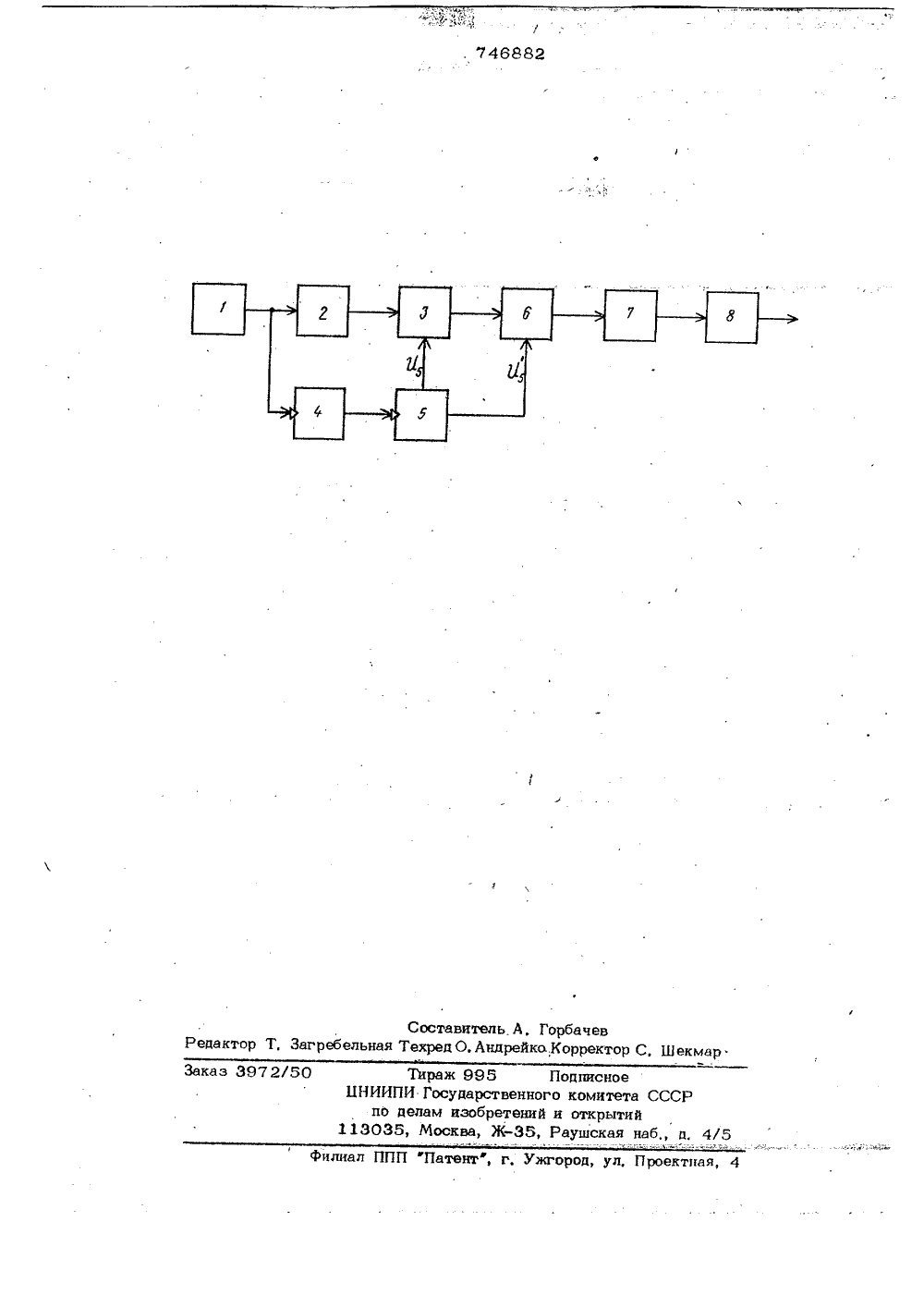

(51)М, Кл. Н 03 К 4/00 Ъеударстаеиимй комитет СССР по делам изобретений и аткрытнй(54) ФОРМИРОВАТЕЛЬ ВИДЕОИМПУЛЬСО КОЛОКОЛЬНОЙ ФОРМЫ Изобретение относится к области им-.пульсной техники и может быть использовано в качестве источника видеоимпульсов, форма которых близка к колокольной,Известно устройство для формирования видеоимпульсов колокольной формы,содержащее блок задержек, основные идополнительные блоки перемножения игенераторы треугольных импульсов 1Недостаток устройства - низкая точ-ность формирования.Известен формирователь видеоимпульсов колокольной формы, содержащий генератор прямоугольных импульсов и последовательно соединенные сумматор15фильтр нижних частот и видеоусилитель21Недостаток устройства - низкая точность регулирования импульсов.Цель изобретения - повышение точности регулирования импульсов,Это достигается тем что в формирователь видеоимпульсов колокольной формы,2содержащий генератор прямоугольных импульсов и последовательно соединенныесумматор, фильтр нижних частот и видеоусилитель, введены ключ, первый и второй ждущие мультивибраторы, селективный усилитель, вход которого соединенс выходом генератора прямоугольных им-.пульсов, и входом первого ждущего мультивибратора, выход - со входом ключа,выходом подключенного к первому входусумматора, к второму входу которого подключен регулируемый выход второго ждущего мульти нибратора, нерегулируемыйвыход которого подключен к управляющему входу ключа, а вход к выходу первого ждущего мультивибратора,На чертеже приведена блок-схема прадложенного формирователя,Формирователь содержит генераторпрямоугольных импульсов, селективныйусилитель 2, ключ 3, ждущие мультивибраторы 4 и 5, сумматор 6, фильтр 7 нижних частот, видеоусилитель 8,746 3зУстройство работает следующим образом,С выхода генератора 1 прямоугольныхимпульсов, работающего в автоселективном или ждущем режиме, на вход селек 5тивного усилителя 2 поступает короткий прямоугольный импульс, Этот импульсвызывает возбуждение на выходе селективного усилителя 2 сигнала, представляющего собой затухающее по. экспонентеколебание. Частота заполнения этого экопоненциально затухающего сигнала регулируется в широких пределахс гарантированной точностью, Сигнал с выхода селективного усилителя 2 поступает на вход 15нормально закрытого ключа 3, Импульс свыхода генератора 1 прямоугбльных импульсов поступает также на вход первогождущего мультивибратора 4, вызывая егозапуск. При этом на выходе первого ждущего мультивибратора 4 появляется прямоугольный импульс с длительностью М,величина которой регулируема в широких пределах Импульс с выхода первогождущего мультивибратора 4 поступает на 25вход второго ждущего мультивибратора 5.При этом задний фронт импульса вызывает запуск второго ждущего мультивибратора 5, Таким образом, второй ждущий мультивибратор 5 запускается с задержкой д,1 относительно запуска первого ждущего мультивибратора 4, На нерегулируемом и регулируемом выходахфвторого ждущего мультивибратора 5 приего срабатыванииформируются прямоугольные импульсы 0 и О с одинаковойдлительностью д 1, величина которой регулируется с гарантированной точностью.Импульс О поступает на управляемыйвход ключа 3, переводя ключ 3 из закрытого состояния в открытое. При этомна выходе ключа 3 появляется сигнал,представляющий собой сумму прямоугольно-импульсной составляющей длйтельностьюЙ 1 и той части сигнала с выхода усилителя 2, которая укладывается в промежуток,времени л 1 Посредством выборадлительностей ЬФ,Ь Е обеспечиваетсяпрохождение через ключ 3 одного полного периода затухающего косинусоидального колебания, полярность которого можетбыть как положительной, так и отрицательной, причем полярность определяется выбором длительности М882 4Сигнал с выхода ключа 3 поступаетна первый вход сумматора 6, на второйвход которого с регулируемого выходавторого ждущего мультивибратора 5 поступает прямоугольный импульс 0 отрицательной полярности.В процессе настройки генератора амплитуда импульса О регулируется такимобразом, чтобы ступенчатость переднегофронта сигнала на выходе сумматора 6была сведена к нулю,Сигнал с выхода сумматора 6 подается на вход фильтра 7 низких частот,который проводит последнюю операциюобработки сигнала, устраняя ступенчатость заднего фронта сигнала. В результате этой обработки сигнал на выходефильтра 7 приобретает форму, близкуюк колокольной. Сигнал с выхода фильтра7 низких частот подается на входвидеоусилителя 8, который усиливает его донеобходимого значения,формула изобретенияформирователь видеоимпульсов колокольной формы, содержащий генераторпрямоугольных импульсов и последовательно соединенные сумматор, фильтрнижних частот, видеоусилитель, о т л и -ч аю ш и й с я тем, что, с целью повышения точности регулирования импульсов, в него введены ключ, первый и второй ждущие мультивибраторы, селективный усилитель, вход которого соединенс выходом генератора прямоугольных импульсов и входом первого ждущего мультивибратора, выход - со входом ключа,выходом подключенного к первому входусумматора, к второму входу которого подключен регулируемый выход второго ждущего мультивибратора, нерегулируемыйвыход которого подключен к управляющему входу ключа, а вход к выходу первогождущего мультивибратора,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМ 541273, кл, Н 03 К 4/ОО,30. 12.76.2, Авторское свидетельство СССРТираж 995 ЦИИИПИ Государстве по делам изобрете 1 ЗОЗ 5, Мо ква, ж Подписноенного комитета СССРний и открытий35, Раушская нвб д,4/5 лиал ППП "Патентф, г, Ужгород, ул, Проектная, 4 Составитель. А, Горбачеведактор Т, Загребельная ТехредО.Андрейко, Корректор С. ШекмаЗаказ 3972/50
