Триггер

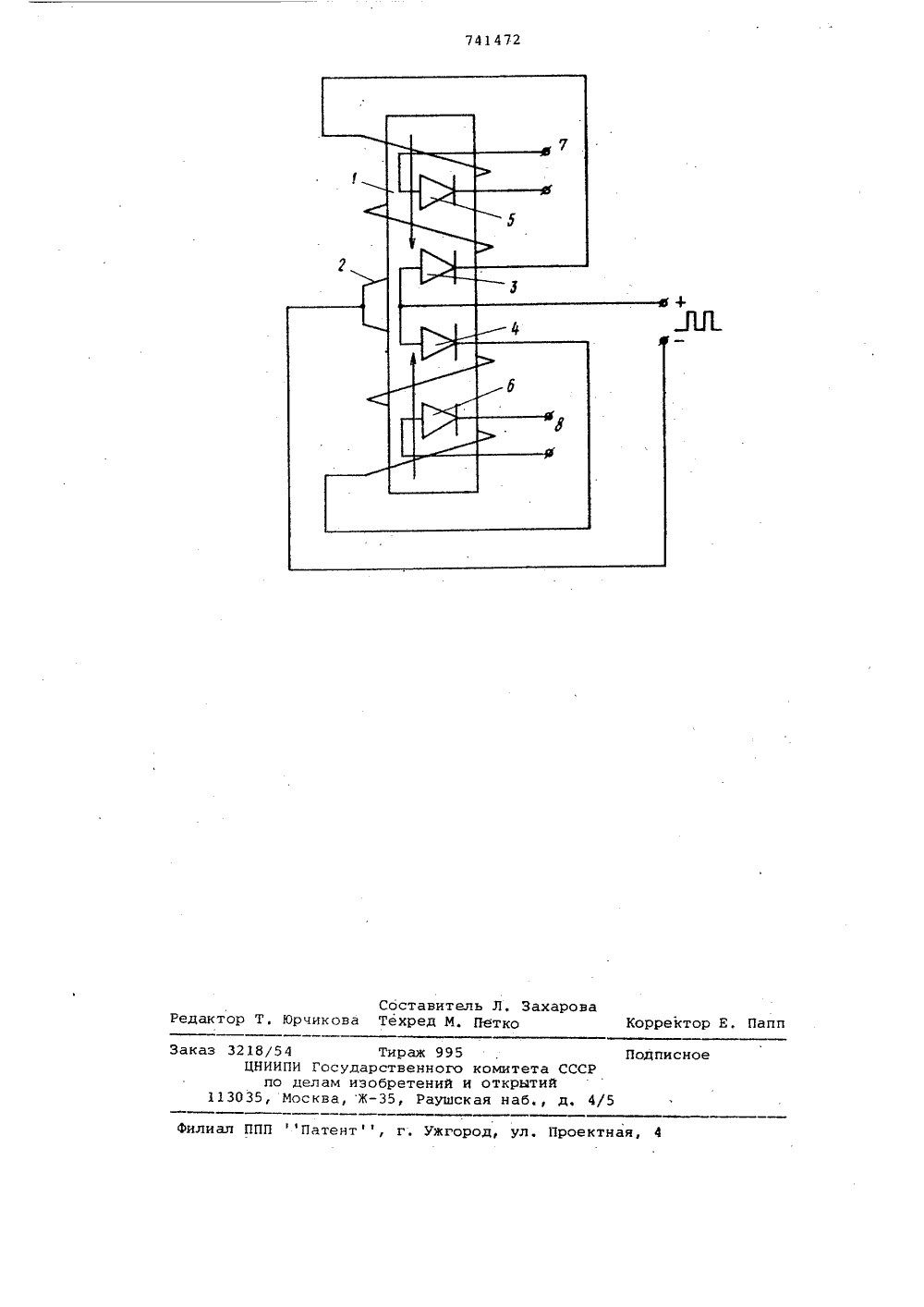

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оц 741472(22) Заявлено 09.11.78 (21) 2681784/18-21 Н 03 К 17/80 с присоединением заявки Мо(23) Приоритет Государственный комитет СССР по делам изобретений и открытий(72) Авторизобретения В,И. Трофимов Московский ордена Ленина авиационный институт им, Серго Орджоникидзе(54) ТРИГГЕР Изобретение относится к областиавтоматики и вычислительной техники и может найти применение в системах автоматического управления, 5контроля и связи,Известны переключающие устройства, реализующие функцию триггера,содержащие ферромагнитные сердечники с обмотками управления, магии- тотоуправляемые контакты и управляющее устройство 1). Их недостатоксложность,Кроме того, известны триггеры,содержащие ферромагнитные сердечники с обмотками управления, конденсаторы и источник управляющих импульсов 2. Недостатками этих устройствявляются сложность и низкое быстродействие.В целях упрощения и повышениябыстродействия в триггер, содержащий ферромагнитный сердечник с обмоткой управления и источник управляющих сигналов, введены пары магнитодиодов, установленные на ферромагнитном сердечнике поперечно егомагнитному потоку, причем анодыпервых магнитодиодов соответственно первой и второй пар магнитодиодов 2соединены с положительной шиной источника управляющих сигналов, отрицательная шина которого подключенак среднему выводу обмотки управления, а катоды указанных магнитодиодов соединены с соответствующими выводами обмотки управления,при этом выводы вторых магиитодиодовсоответственно первой и второй пармагнитодиодов подключены к соответствующим выходным шинам,На чертеже представлена принципиальная электрическая схема устройства, содержащего ферромагнитный сердечник 1, на котором установленыдвухсекционная обмотка 2 управленияи магнитодиоды 3 - б. Причем магнитодиоды 3, 5 имеют низкое прямое начальное сопротивление, котороевозрастает на несколько порядков привоздействии на них магнитного потока,а магнитодиоды 4 и б имеют высскоепрямое сопротивление, которое резкопадает под воздействием магнитногопотока. Магнитодиоды 3, 4 осуществляютподключение секций обмотки 2 управления к источнику управляющих сигналов, а выводы магнитодиодов 5, б образуют выходы (выходные шины) 7, 8устройства и коммутируют внешнююнагрузку,Секция обмотки 2 управления, соединенная с катодом магнитодиода 3,должна обеспечивать насыщение сердечника 1, т, е, его намагничиваниепод воздействием управляющего импульса, Секция обмотки 2 управления, соединенная с катодам магнитодиода 4,должна обеспечивать размагничиваниесердечника,Работает устройство следующимобразом.В исходном состоянии сердечник1 размагничен, обмотка 2 управленияобесточена, магнитодиады 3 и 5 имеютнизкое прямое начальное сопротив"ление, а магнитодиоды 4 и 6 имеют высокое прямое сопротивление.Первый импульс тока от положительной шины источника управляющихсигналов поступает через магнитодиод 3 в намагничивающую секциюобмотки 2 управления и вызываетнасыщение сердечника, Сердечникнамагничивается, и его магнитныйпоток, воздействуя на магнитодиоды3-6, вызывает изменение их внутренних сопротивлений.При этом сопротивления магнитодиодов 3 и 5 резко возрастают,а сопротивления магнитодиодов4 и 6 подают, Увеличение сопротивления магнитодиода 5 вызывает уменьшение тока на выходе 7. Уменьшениесопротивления магнитодиода 6 приводит к увеличению тока на выходе 8,Это эквивалентно переходу триггераиз одного устойчивого состояния вдругое, Такое состояние триггераможет быть как угодно длительным,до прихода следующего управляющегоимпульса, Оно не зависит от сбоевнапряжения питания, т. е. исчезновение напряжения питания внешнейнагрузки не ведет к изменению состояния триггера.Следующий импульс тока положительной шины источника управляющихсигналов поступает через магнитодиод 4, который, находясь под воздействием магнитного потока, имеетнизкое сопротивление, в секцию обмотки 2, размагничивающую сердечник 1, Магнитный поток этой секциинаправлен встречна действующему потоку, что ведет к уменьшению суммарного магнитного потока и размагничиванию сердечника,При этом всемагнитодиоды восстанавливают своепервоначальное сопротивление, т.е.триггер переходит в исходное состояние, производя перекоммутацию нагрузок. Далее цикл работы повторяетсяВ устройстве достигается повышениебыстродействия и упрощение за счетвведения магнитодиодов, позволяющихперейти к интегральной технологии,а также за счет сокращения объемасердечника, что снижает вес и егогабариты,Формула изобретения20Триггер, содержащий ферромагнитный сердечник с обмоткой управленияи источник управляющих сигналов,о т л и ч а ю щ и й с я тем, что,р 5 с цепью упрощения и повышения быстродействия, в него введены пары магннтодиодов, установленные на ферромагнитном сердечнике поперечно егомагнитному потоку, причем аноды первых магнитодиодов соответственнопервой и второй пар магнитодиодовсоединены с положительной шиной источника управляющих сигналов, отрицательная шина которого подключена к среднему выводу обмотки управления, а катоды указанных магнитодиодов соединены с соответствующими выводами обмотки управления,при этом выводы вторых магнитодиодов соответственно первой и второй40 пар магнитодиодов подключены к соответствующим выходным шинам.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМ 480132, кл. Н 01 Н 51/27, 1974,2. Розенблат.М,А, Магнитнйе элементы автоматики и вычислительнойтехники, М., Наукаф, 1966, с. 286",рис. 7-29(а).741472 Составитель Л Техред М. Пет ахаров Редактор Т. ико рректор Е, Пап За о писное лиал ППП Патент, г. Ужгород, ул, Проектная, 4 3218/54 ТиЦНИИПИ Государстпо делам изобр 3035, Москва, Жаж 995енного комитета СССРтений и открытийРаушская наб., д, 4/5
