Устройство для регулирования положения исполнительного органа выемочных комбайнов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

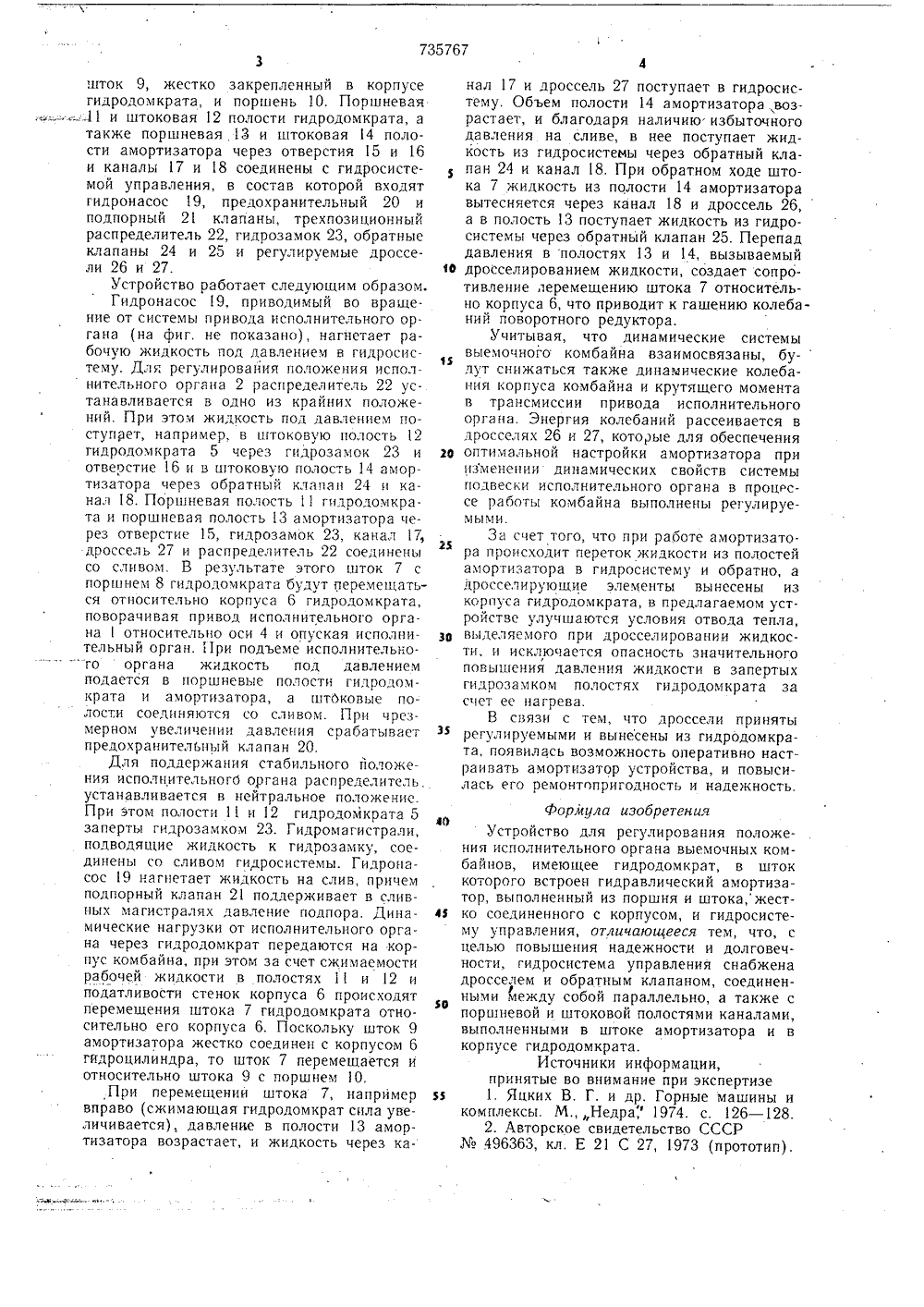

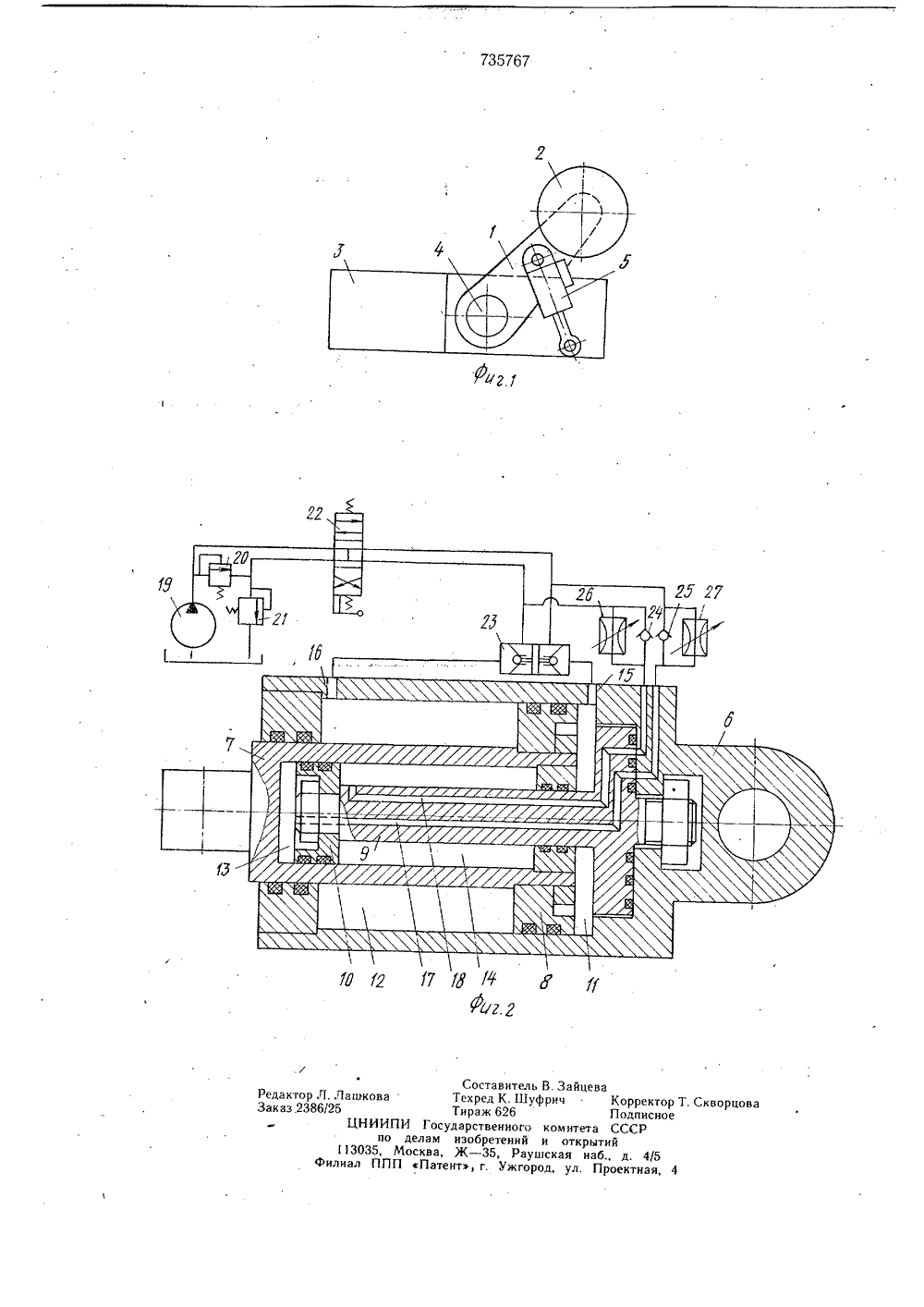

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 735767 Союз СоветскихСоциалистическихРеспублик(23) Приоритет -Е 21 С 27/02 Государственный комитет Опубликовано 25.05.80. Бюллетень19Дата опубликования описания 10.06.80(53) УДК 622.232. .72 (088.8) по делам изобретений и открытий(72) А вторы изобретен и я Донецкий ордена Трудового Красного Знамени политехнический институт Министерства высшего и среднего специального образования Украинс ой ССР,(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯИСПОЛНИТЕЛЬНОГО ОРГАНА ВЫЕМОЧНЫХ КОМБАЙНОВ Изобретение относится к выемочным узкозахватным комбайнам с исполнительными органами, положение которых регулируется относительно корпуса комбайна,Известны устройства для регулирования положения исполнительных органов выемочных узкозахватных комбайнов, имеющие привод исполнительного органа, гидродомкрат и гидросистему управления 1.Недостатком таких устройств является отсутствие элементов, активно демпфирующих динамические колебания.Известнд также устройство для регулирования высотыподъема исполнительногооргана выемочных комбайнов, имеющиее гидродомкрат, в шток которого встроен гидравлический амортизатор, выполненный из поршня и штока, жестко соединенного с корпусом, и гидросистему управления 2.Однако эти устройства характеризует недостаточное регулирование дросселя, плохойтеплоотвод, большие динамические нагрузки, 20Цель изобретения - повышение надежности и долговечности, а именно повышениеэффективности снижения динамических на( грузок, улучшение условий теплоотвода и увеличение усилий, развиваемых гидродомкратом при регулировании положения исполнительного органа.Это достигается тем, что гидросистема управления снабжена дросселем и обратным клапаном, соединенными между собой параллельно, а также с поршневой и штоковой полостями каналами, выполненными в штоке амортизатора и в корпусе гидродомкрата.На фиг. 1 изображен узкозахватный выемочный комбайн; на фиг. 2 - разрез гидродомкрата с амортизатором и гидравлическая схема системы управления.Устройство имеет привод исполнительного органа 1, на котором расположен исполнительный орган 2. Привод исполнительного органа 1 шарнирно закреплен в корпусе комбайна 3 и может поворачиваться относительно оси 4. Гидродомкрат 5 шарнирно закреплен одним концом к корпусу комбайна, а другим - к поворотному редуктору. В корпусе 6 гидродомхрата расположен шток 7 с поршнем 8. В шток гидро- домкрата встроен амортизатор, имеющий5 0 и 20 25 36 шток 9, жестко закрепленный в корпусе гидродомкрата, и поршень 10. Поршневая :11 и штоковая 12 полости гидродомкрата, а также поршневая 13 и штоковая 14 полости амортизатора через отверстия 15 и 16 и каналы 17 и 18 соединены с гидросистемой управления, в состав которой входят гидронасос 19, предохранительный 20 и подпорный 21 клапаны, трехпозиционный распределитель 22, гидрозамок 23, обратные клапаны 24 и 25 и регулируемые дроссели 26 и 27.Устройство работает следующим образом.Гидронасос 19, приводимый во вращение от системы привода исполнительного органа (на фиг. не показано), нагнетает рабочую жидкость под давлением в гидросистему. Для регулирования положения исполнительного органа 2 распределитель 22 устанавливается в одно из крайних положений. При этом жидкость под давлением поступает, например, в штоковую полость 2 гидродомкрата 5 через гидрозамок 23 и отверстие6 и в штоковую полость 14 амортизатора через обратный клапан 24 и канал 18. Поршневая полость 11 гидродомкрата и поршневая полость 13 амортизатора через отверстие 15, гидрозамок 23, канал 17, дроссель 27 и распределитель 22 соединены со сливом. В результате этого шток 7 с поршнем 8 гидродомкрата будут перемещаться относительно корпуса 6 гидродомкрата, поворачивая привод исполнительного органаотносительно оси 4 и опуская исполнительный орган. При подъеме исполнительно"го органа жидкость под давлениемподается в поршневые полости гидродомкрата и амортизатора, а штыковые полости соединяются со сливом. При чрезмерном увеличении давления срабатывает предохранительный клапан 20.Для поддержания стабильного йоложения исполнительного органа распределитель.устанавливается в нейтральное положение.При этом полости 11 и 12 гидродомкрата 5 заперты гидрозамком 23. Гидромагистрали, подводящие жидкость к гидрозамку, соединены со сливом гидросистемы. Гидронасос 19 нагнетает жидкость на слив, причем подпорный клапан 21 поддерживает в сливных магистралях давление подпора. Динамические нагрузки от исполнительного органа через гидродомкрат передаются на корпус комбайна, при этом за счет сжимаемости рабочей жидкости в полостях 11 и 12 и податливости стенок корпуса 6 происходят перемещения штока 7 гидродомкрата относительно его корпуса 6, Поскольку шток 9 амортизатора жестко соединен с корпусом 6 гидроцилиндра, то шток 7 перемещается и относительно штока 9 с поршнем 1 О,При перемещении штока 7, напримервправо (сжимающая гидродомкрат сила увеличивается), давление в полости 13 амортизатора возрастает, и жидкость через канал 17 и дроссель 27 поступает в гидросистему. Объем полости 14 амортизатора,возрастает, и благодаря наличию избыточного давления на сливе, в нее поступает жидкость из гидросистемы через обратный клапан 24 и канал 18. При обратном ходе штока 7 жидкость из полости 14 амортизатора вытесняется через канал 18 и дроссель 26, а в полость 13 поступает жидкость из гидро- системы через обратный клапан 25. Перепад давления в полостях 13 и 14, вызываемый дросселированием жидкости, создает сопротивление перемещению штока 7 относительно корпуса 6, что приводит к гашению колебаний поворотного редуктора.Учитывая, что динамические системы выемочного комбайна взаимосвязаны, будут снижаться также динамические колебания корпуса комбайна и крутящего момента в трансмиссии привода исполнительного органа. Энергия колебаний рассеивается в дросселях 26 и 27, которые для обеспечения оптимальной настройки амортизатора при изменении динамических свойств системы подвески исполнительного органа в процессе работы комбайна выполнены регулируемыми.За счет того, что при раооте амортизатора происходит переток жидкости из полостей амортизатора в гидросистему и обратно, а дросселирующие элементы вынесены из корпуса гидродомкрата, в предлагаемом устройстве улучшаются условия отвода тепла, выделяемого при дросселировании жидкости, и исключается опасность значительного повьппения давления жидкости в запертых гидрозам ком полостях гидродомкрата за счет ее нагрева.В связи с тем, что дроссели приняты регулируемыми и вынесены из гидродомкрата, появилась возможность оперативно настраивать амортизатор устройства, и повысилась его ремонтопригодность и надежность. формула изобретенияУстройство для регулирования положения исполнительного органа выемочных комбайнов, имеющее гидродомкрат, в штоккоторого встроен гидравлический амортизатор, выполненный из поршня и штока,жестко соединенного с корпусом, и гидросистему управления, отличающееся тем, что, сцелью повышения надежности и долговечности, гидросистема управления снабженадросселем и обратным клапаном, соединеннными между собои параллельно, а также споршневой и штоковой полостями каналами,выполненными в штоке амортизатора и вкорпусе гидродомкрата.Источники информации,принятые во внимание при экспертизе1. Яцких В. Г. и др. Горные машины икомплексы, М., Недра" ,1974. с, 126 - 128,2. Авторское свидетельство СССР496363, кл, Е 21 С 27, 1973 (прототип),735767 1 д 2 17 О В. Зайрич а СоставительТехред К. ШуфТираж 626дарственногоизобретенийЖ - 35, Раушнтг. Ужгор кворцова едактор Л. Лашковаак аз 2386/25ЦНИИ И ГосуделамМосква,П Пате 13035,илиад ПП ком ити откснаяод, ул КорректорПодаисноеета СССРытийаб., д. 4/5Проектная, 4
СмотретьЗаявка
2597961, 03.04.1978
ДОНЕЦКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ГУЛЯЕВ ВЛАДИМИР ГЕОРГИЕВИЧ, КОНДРАХИН ВИТАЛИЙ ПЕТРОВИЧ, КОСТЮКЕВИЧ ФЕДОР ВАСИЛЬЕВИЧ, ГОРБАТОВ ПАВЕЛ АНАТОЛЬЕВИЧ, ЛЫСЕНКО НИКОЛАЙ МИХАЙЛОВИЧ, ЮРГИЛЕВИЧ ВЛАДИМИР АНТОНОВИЧ, ЗИНОВЬЕВ БОРИС ПАВЛОВИЧ, КРАСНИКОВ ЮРИЙ ДМИТРИЕВИЧ, МАСОВИЧ ФЕЛИКС ЗИНОВЬЕВИЧ, САМСОНОВ ГЕОРГИЙ НИКИФОРОВИЧ, ЧИЧКАН АЛЕКСАНДР АНДРЕЕВИЧ, СЕМЕНЧА ПАВЕЛ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: E21C 27/02
Метки: выемочных, исполнительного, комбайнов, органа, положения
Опубликовано: 25.05.1980
