Устройство для обработки деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

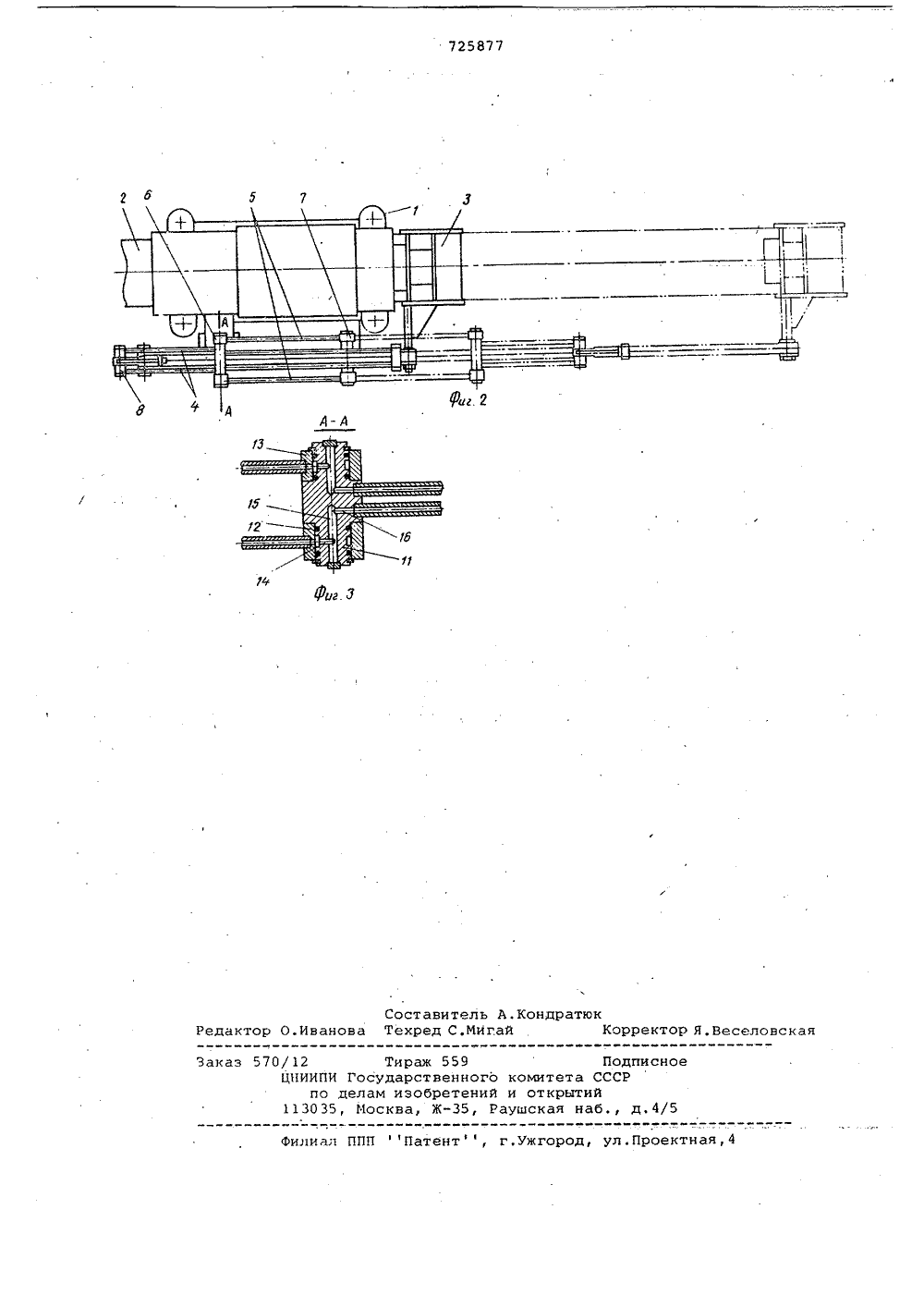

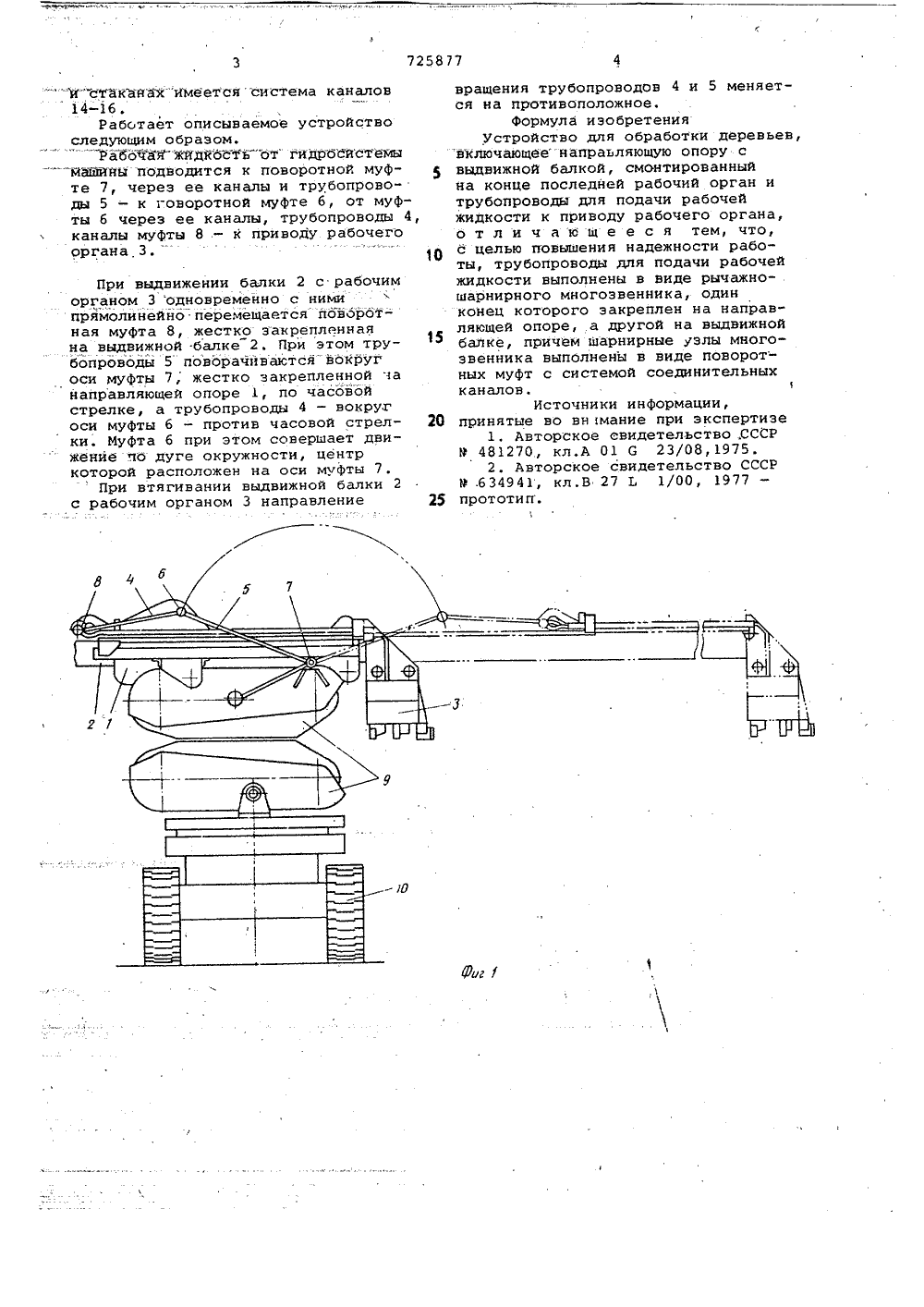

Союз Советских Социвлистических Республик(51)М, Кл,2 В 27 1 1/00 А 01 С 23/08 Государственный комитет СССР ло делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДЕРЕВЬЕВ 15 20 25 30 Изобретение относится к деревообрабатывающим машинам и может быть использовано в лесной промышленности,5Известны устройства для обработки деревьев, включающие направляющую опору с выдвижной балкой, смонтированный на конце последней рабочий орган и трубопроводы для подачи рабочей жидкости к приводу рабочего органа 1). и 2). Недостаток этих устройств - низкая надежность работы.Цель изобретения - повышение надежности работы устройства.Это достигается тем, что трубопроводы для подачи рабочей жидкости выполнены в виде рычажно-шарнирного многозвенника, один конец которого закреплен на направляющей опоре, а другой на выдвижной балке, причем шарнирные узлы многозвенника выполнены в виде поворотных муфт с системой соединительных каналов.На фиг.1 показано описываемое устройство, вид сбоку; на фиг. 2 то же, вид сверху; на .иг.3 - соединяющая муфта в разрезе (разрез А-А на фиг.2). 2Устройство для обработки деревьев включает направляющую опору 1 с выдвижной балкой 2, рабочий орган 3, смонтированный на выдвижной балке 2, трубопроводы 4 и 5 для подачи рабочей жидкости к приводу (на чертежах не показан) рабочего органа 3. Трубопроводы 4 и 5 для подачи рабочей жидкости выполнены в виде жесткого рычажно-шарнирного многозвенника, один конец которого закреплен на направляющей опоре 1, а другой - на выдвижной балке 2.Трубопроводы 4 и 5 могут быть соединены между собой поворотной муфтой 6 и прикреплены к направляющей опоре 1 при помощи поворотной муфты 7, а к выдвижной балке 2 - при помощи поворотной муфты 8.Устройство для обработки деревьев может быть установлено вместе с протаскивающим устройством 9 на раме самоходного шасси 10.Поворотные муфты 6-8 по кострукции идентичны и каждая состоит из сердечника 11 и стаканов 12,13, которые имеют возможность поворачиваться относительно сердечника 11.Для прохода масла от трубопроводов 4 к трубопроводам 5 н с.ердечннке"- " Рабочая жйдкость "от гйдросйстейы Йайййы подводится к поворотной муфте 7, через ее каналы и трубопроводы 5 - к поворотной муфте 6, от муфты б через ее каналы, трубопроводы 4, каналы муфты 8 - к приводу рабочего органа,3. При выдвижении балки 2 с рабочим органом 3 одновременно с ними прямолинейно перемещается поворот- ная муфта 8, жестко закрепленная на выдвижной балке 2, При этом трубопроводы 5 поворачиваются"вокруг оси муфты 7; жестко закрепленной ча направляющей опоре 1, по часовой стрелке, а трубопроводы 4 - вокруг оси муфты 6 - против часовой стрелки. Муфта 6 при этом совершает движение по дуге окружности, центр которой расположен на оси муфты 7.При втягивании выдвижной балки 2 с рабочим органом 3 направление вращения трубопроводов 4 и 5 меняется на противоположное.Формула изобретенияУстройство для обработки деревьев,-включающее"напраъляющую опору свыдвижной балкой, смонтированныйна конце последней рабочий орган итрубопроводы для подачи рабочейжидкости к приводу рабочего органа,о т л и ч а ю щ е е с я тем, что,с целью повышения надежности работы, трубопроводы для подачи рабочейжидкости выполнены в виде рычажношарнирного многозвенника, одинконец которого закреплен на направляющей опоре, а другой на выдвижнойбалке, причем шарнирные узлы многоэвенника выполнены в виде поворотных муфт с системой соединительныхканалов.Источники информации,принятые во вн мание при экспертизе1, Авторское евидетельство,СССРР 481270, кл.А 01 С 23/08,1975.2. Авторское свидетельство СССРР 6 34941, кл,В 27 Ь 1/00, 1977прототип.725877 тюкКор ор Я.Веселовская ак пиал ППП Патент, г.ужгород, ул.Проектная Составитель А.Кодактор О.Иванова Техред С,Мигай 570/12 Тир цЦИИПИ ГосУДаР по делам из 1130 35, Москва
СмотретьЗаявка
2679028, 27.10.1978
КАРЕЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
ЗАЙЦЕВ ГЕННАДИЙ ПЕТРОВИЧ, ВЕРЕЩАГИН ВИКТОР ПАВЛОВИЧ, МЕЙЕР ЭДУАРД ЭДУАРДОВИЧ
МПК / Метки
МПК: B27L 1/00
Метки: деревьев
Опубликовано: 05.04.1980
Код ссылки
<a href="https://patents.su/3-725877-ustrojjstvo-dlya-obrabotki-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для обработки деревьев</a>
416310
Номер патента: 416310
Опубликовано: 25.02.1974
МПК: B66F 9/14
Метки: 416310
...по трубопроводу 24 к отверстию 25 корпуса фиксирующего устройства 9, а по трубопроводу 26 - к отверстию 27 гидрозамка 28. Поступившая в отверстие 25 рабочая жидкость воздействует на поршень 17, который через поршень 16, упирающийся в заплечик 15, перемещает подвижный элемент 13 механизма отпирания и запор 11 в направлении, противоположном действию усилия пружины 10, отпирая фиксирующее устройство 9. Перемещение подвижного элемента происходит до тех пор, пока его участок 14 уменьшенного диаметра нс окажется па одной линии с отверстиями 25 и 44 корпуса фиксирующего устройства. При этом рабочая жидкость из трубопровода 24 поступает в трубопровод 45, затем, открыв клапан 41 гидрозамка 28, в трубопровод 36 и халее - в гидроцилиндр 8,...
