Счетно-решающее устройство

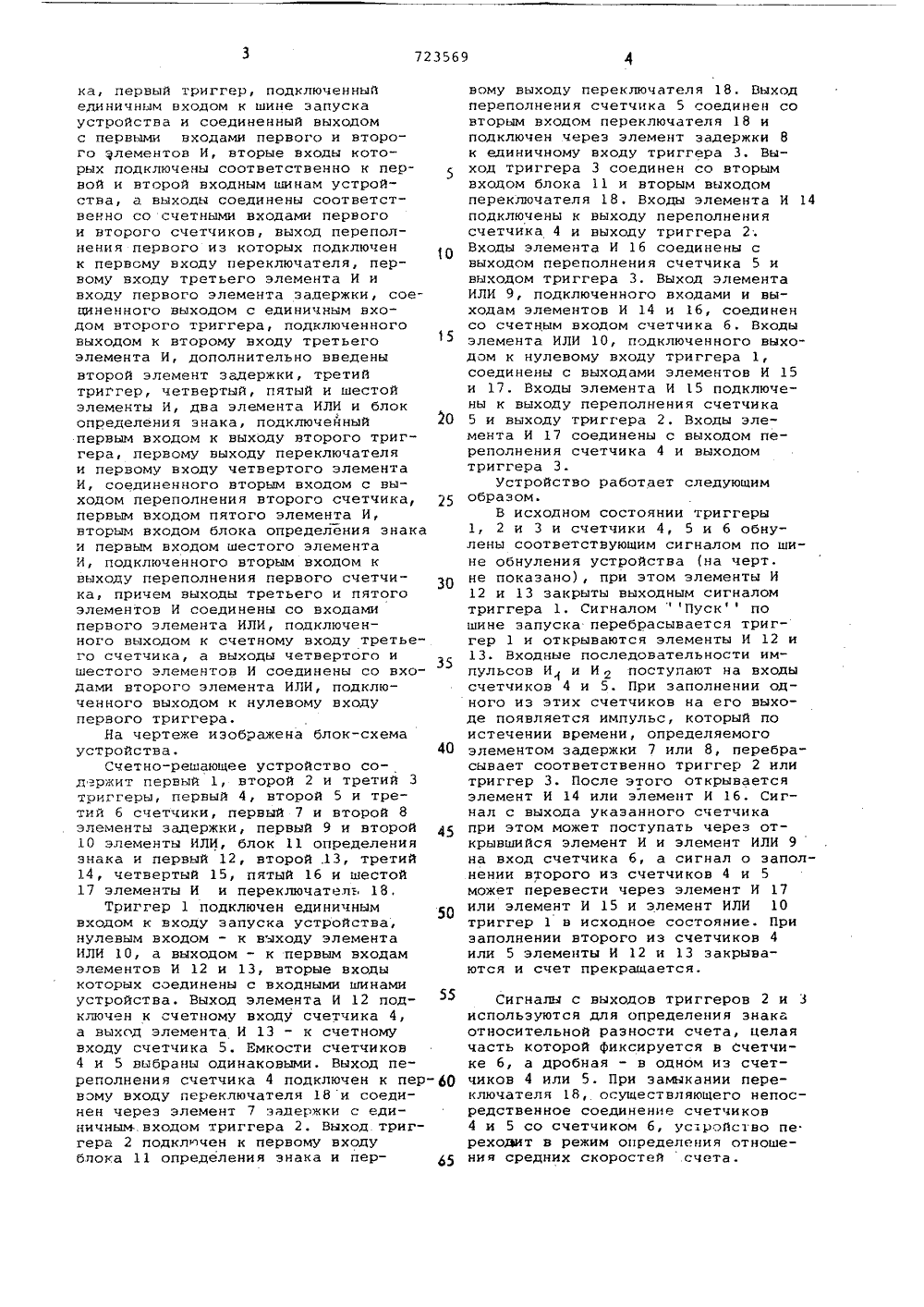

Союз Советских Социалистических Республик(23) Приоритет С 06 Г 7/38 Государственный комитет СССР по делам изобретений и открытийОпубликовано 250380. Бюллетень Р 11 Дата опубликования описания 2503.80(54) СЧЕТНО-РЕШАЮЩЕЕ УСТРОЙСТВО Изобретение относится к автоматике и вычислительной техникеи предназначено для определенияотносительной разности частот двухимпульсных последовательностей, вчастности, в цифровых измерителяхскольжения электрических машин,Известно счетно-решающее устройство, содержащее формирователь импульсов, переключатель, элементы И,счетчики, триггер, дешиФратор нуля и генератор импульсов 1).Недостатком устройства являютсяограниченные Функциональные возможности, в частности невозможность 15одновременной обработки обоих входных последовательностей импульсов.Наиболее близко к изобретениюсчетно-решающее устройство, содержащее три счетчика, первый триггер, 20подключенный единичным входом к шине запуска устройства и соединенный выходом с первыми входами первого и второго элементов И, вторыевходы которых подключены соответственно к первой и второй входным шинам устройства, а выходы соединенысоответственно со счетными входамнпервого и второго счетчиков, выходпереполнения первого из которых ЗО подключен к первому входу переключателя, первому входу третьего элемента И и входу первого элемента задержки, соединенного выходом с единичным входом второго триггера, подключенного выходом к второму входу третьего элемента И, а второй вход переключателя, соединенного выходом со счетным входом третьего счетчика, подключен к выходу третьего элемента И, причем выход переполнения второго счетчика соединен с нулевым входом первого триггера 2).Это устройство предназначено для определения относительной разности частот двух импульсных последовательностей Пи п 2, однако определение величины 1:2 возможно лишь в том случае, когда частота импульсов по входу п 1 превосходит частоту импульсов по входу п 2 и невозможно в противоположном случае. Указанное обстоятельство ограничивает функциональные возможности устройства. Цель изобретения - расширение функциональных возможностей устройства.С этой целью в счетно-решающее устройство, содержащее три счетчи50 ка, первый триггер, подключенныйединичным входом к шине запускаустройства и соединенный выходомс первыми входами первого и второго элементов И, вторые входы которых подключены соответственно к первой и второй входным шинам устройства, а выходы соединены соответственно со счетными входами первогои второго счетчиков, выход переполнения первого из которых подключенк первому входу переключателя, первому входу третьего элемента И ивходу первого элемента задержки, соециненного выходом с единичным входом второго триггера, подключенноговыходом к второму входу третьегоэлемента И, дополнительно введенывторой элемент задержки, третийтриГгер, четвертый, пятый и шестойэлементы И, два элемента ИЛИ и блокопределения знака, подключейный 10первым входом к выходу второго триггера, первому выходу переключателяи первому входу четвертого элементаИ, соединенного вторым входом с выходом переполнения второго счетчика, 5первым входом пятого элемента И,вторым входом блока определения знакаи первым входом шестого элементаИ, подключенного вторым входом квыходу переполнения первого счетчика, причем выходы третьего и пятогоэлементов И соединены со входамипервого элемента ИЛИ, подключенного выходом к счетному входу третьего счетчика, а выходы четвертого ишестого элементов И соединены со входами второго элемента ИЛИ, подключенного выходом к нулевому входупервого триггера.На чертеже изображена блок-схемаустройства, 40Счетно-решающее устройство содэржит первый 1, второй 2 и третий 3триггеры, первый 4, второй 5 и третий 6 счетчики, первый 7 и второй 8элементы задержки, первый 9 и второй10 элементы ИЛИ, блок 11 определениязнака и первый 12, второй .13, третий14, четвертый 15, пятый 16 и шестой17 элементы И и переключатель 18,Триггер 1 подключен единичнымвходом к входу запуска устройства,нулевым входом - к выходу элементаИЛИ 10, а выходом - к первым входамэлементов И 12 и 13, вторые входыкоторых соединены с входными шинамиустройства. Выход элемента И 12 подключен к счетному входу счетчика 4,а выход элемента И 13 - к счетномувходу счетчика 5. Емкости счетчиков4 и 5 выбраны одинаковыми, Выход переполнения счетчика 4 подключен к пер-Явому входу переключателя 18 и соединен через элемент 7 задержки с единичным.входом триггера 2. Выход триггера 2 подключен к первому входублока 11 определения знака и пер вому выходу переключателя 18. Выход переполнения счетчика 5 соединен со вторым входом переключателя 18 и подключен через элемент задержки 8 к единичному входу триггера 3. Выход триггера 3 соединен со вторым входом блока 11 и вторым выходом переключателя 18. Входы элемента И 14 подключены к выходу переполнения счетчика 4 и выходу триггера 2. Входы элемента И 16 соединены с выходом переполнения счетчика 5 и выходом триггера 3. Выход элемента ИЛИ 9, подключенного входами и выходам элементов И 14 и 16, соединен со счетным входом счетчика 6. Входы элемента ИЛИ 10, подключенного выходом к нулевому входу триггера 1, соединены с выходами элементов И 15 и 17. Входы элемента И 15 подключены к выходу переполнения счетчика 5 и выходу триггера 2, Входы элемента И 17 соединены с выходом переполнения счетчика 4 и выходом триггера 3Устройство работает следующим образом.В исходном состоянии триггеры 1, 2 и 3 и счетчики 4, 5 и 6 обнулены соответствующим сигналом по шине обнуления устройства (на черт, не показано), при этом элементы И 12 и 13 закрыты выходным сигналом триггера 1. Сигналом Пуск по шине запуска перебрасывается триггер 1 и открываются элементы И 12 и 13. Входные последовательности импульсов И и Ипоступают на входы счетчиков 4 и 5. При заполнении одного из этих счетчиков на его выходе появляется импульс, который по истечении времени, определяемого элементом задержки 7 или 8, перебрасывает соответственно триггер 2 или триггер 3. После этого открывается элемент И 14 или элемент И 16. Сигнал с выхода укаэанного счетчика при этом может поступать через открывшийся элемент И и элемент ИЛИ 9 на вход счетчика 6, а сигнал о заполнении второго из счетчиков 4 и 5 может перевести через элемент И 17 или элемент И 15 и элемент ИЛИ 10 триггер 1 в исходное состояние. При заполнении второго из счетчиков 4 или 5 элементы И 12 и 13 закрываются и счет прекращается. Сигналы с выходов триггеров 2 и 3 используются для определения знака относительной разности счета, целая часть которой фиксируется в Счетчике 6, а дробная - в одном из счетчиков 4 или 5. При замыкании переключателя 18, осуществляющего непосредственное соединение счетчиков 4 и 5 со счетчиком 6, устройство пе реходит в режим определения отношения средних скоростей счета.723569 Формула изобретения ль С. Казин лемеш Составите овова Техред М.Ке Корректор Я: овская едактор С ПодписноССР ираж 751дарственного комитет изобретений и открыт 35, Раушская наб., д аказ 928/ ЦИНИПИ Госу по делам 113035, Москва, Е лиал ППП Патент, г. Ужгород, ул. Проектн Таким образом, предлагаемое устройство позволяет определять относительную разность счета, когда И)И, а также для Н 4 с И., что существенно расширяет его функциональные возможности по сравнению с известным. Счетно-решающее устройство, содержащее три счетчика, первый триггер, подключенный единичным входом к шине запуска устройства и соединенный выходом с первыми входами первого и второго элементов И, вторые входы которых подключены соответственно к первой и второй входным шинам устройства, а выходы соединены соответственно со счетными входами первого и второго счетчиков,. выход переполнения первого из которых подключен к первому входу переключателя, первому входу третьего элемента И и входу первого элемента задержки, соединенного выходом с единичным входом второго триггера, подключенного выходом к второму входу третьего элемента И, о т - л и ч а ю щ е е с я тем, что, с целью расширения области применения устройства, в него дополнительно введены второй элемент задержки, третий триггер четвертый, пятый и шестойэлементы И, два элемента ИЛИ и блокопределения знака, подключенный 5 пеРвым входом к выхсЮу втоРоготриггера, первому выходу переключателя и первому входу четвертогоэлемента И, соединенного вторымвходом с выходом переполнения второго счетчика, первым входом пятого элемента И, вторым входом блокаопределения знака и первым входомшестого элемента И, подключенноговторым входом к выходу переполненияпервого счетчика, причем выходытретьего и пятого элементов И соединены со входами первого элементаИЛИ, подключенного выходом к счетному входу третьего счетчика, авыходы четвертого и шестого элемен тов И соединены со входами второгоэлемента ИЛИ, подключенного выходомк нулевому входу первого триггера. Источники информации,3 Я принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 465632, кл. З 06 (3 7/14 1973. 2. Авторское свидетеЛьгво СССР 9 421006, кл. 0 06 Р 7/38, 1971 (про 30
