Устройство для моделирования сетевых графиков

Номер патента: 1064282

Авторы: Воробьев, Долгих, Морев, Сычев

ZIP архив

Текст

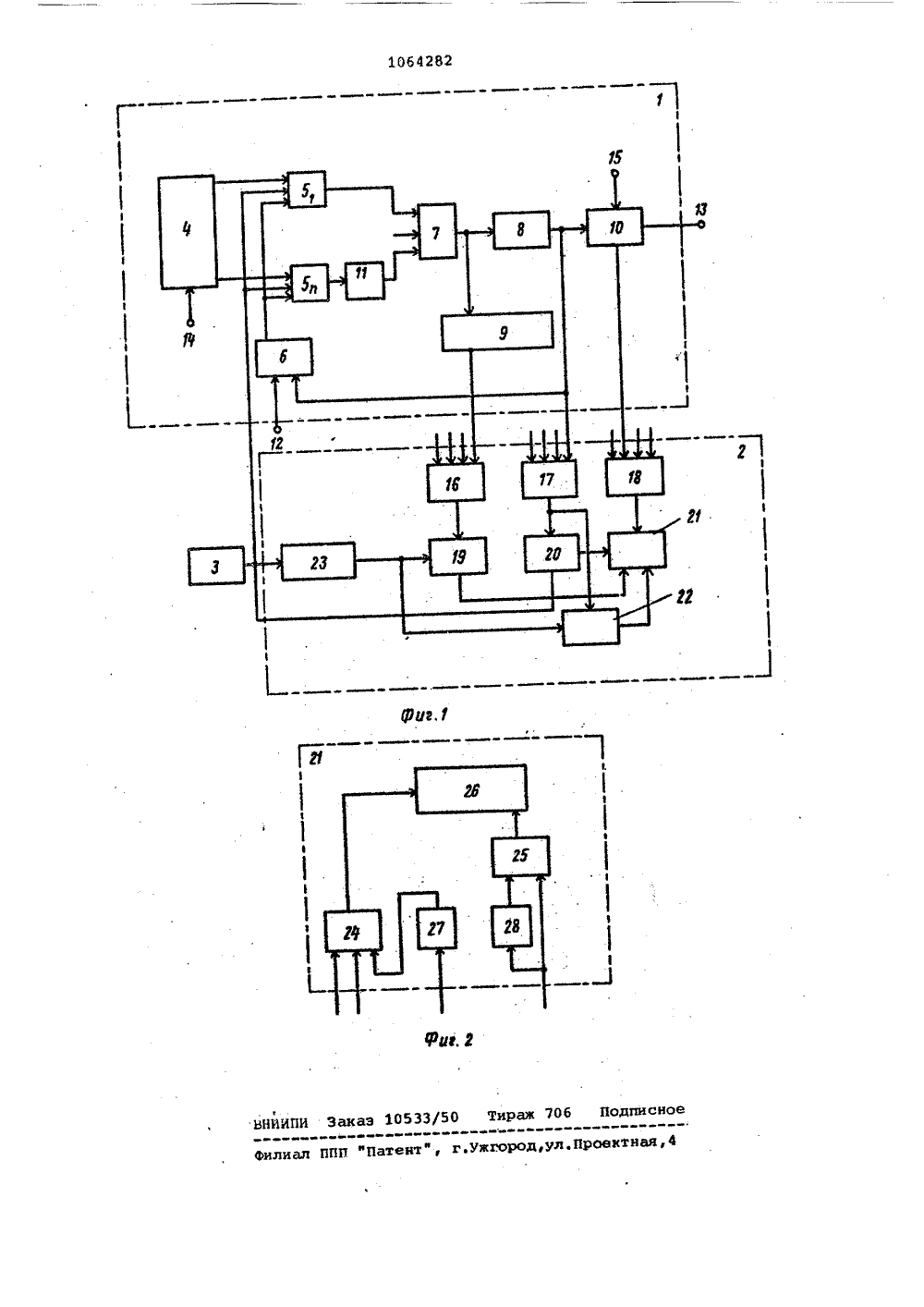

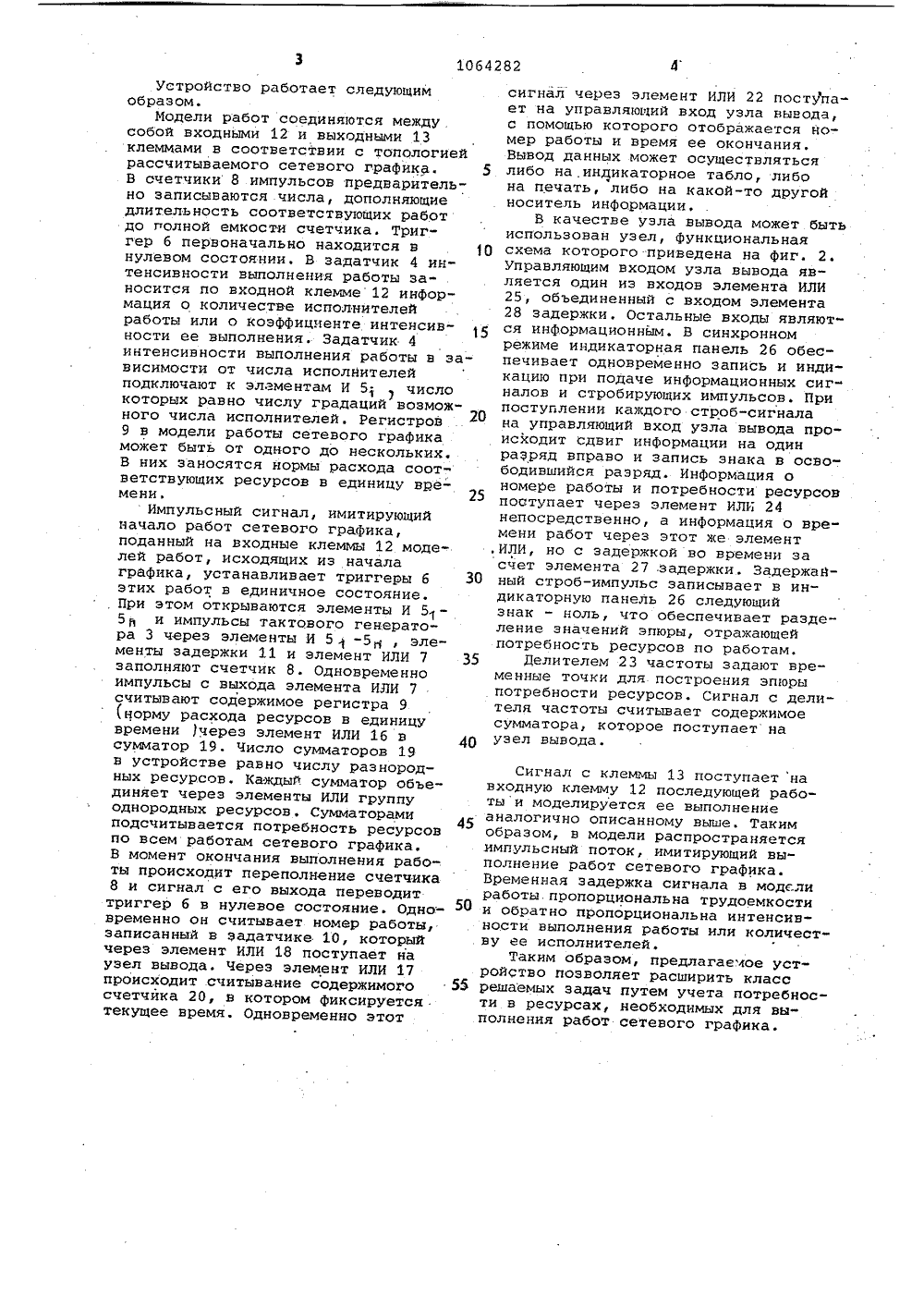

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН Збй Оба 15 20 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОП.(РЫГИЙ(71) Новосибирский филиал Всесоюзного научно-исследовательского института транспортного .строительства(56) 1. Авторское свидетельство СССРР 422002, кл. 6 06 6 7/48, 1971,2, Авторское свидетельство СССР9 363994, кл. С 06 6 7/48, 1970(54 )(57) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ СЕТЕВЫХ ГРАФИКОВ, содержащеегенератор тактовых импульсов, модели. работы по числу работ сетевогографика, каждая иэ которых содержитзадатчик интенсивности выполненияработы, выходы которого соединеныс первыми входами элементов И группы, вторые входы которых подключенык выходу генератора тактовых импуль,сов, третьи входы элементов И группы соединены с единичным выходомтриггера, элемент ИЛИ, выход которого подключен к входу счетчика, вы"ход которого соединен с входом эадатчика номера работы, первый выходкоторого является выходом моделиработы сетевого графика, единичныйвход триггера является входом моделиработы сетевого графика, информационные входы задатчиков интенсивности. выполнения работы и номера работы являются информационными входами устройства, о т л и ч а ющ е е с я тем, что, с целью расширения функциональных воэможностейустройства путем учета потребности ВО 1064282 А в ресурсах необходимых для выполнения работ, в него дополнительновведены блок вычислений, содержащийчетыре элемента ИЛИ, сумматор, счетчик, делитель частоты и узел вывода, а в модели работ - регистри линии задержки, причем линии задержки включены между выходами эле-,ментов И группы, кроме первого,и входами элемента ИЛИ модели работы,выход элемента ИЛИ соединен с входомрегистра, выход которого подключенк соответствующему входу первогоэлемента ИЛИ блока вычислений, выходсчетчика каждой модели соединен снулевым входом триггера и соответствующим входом второго элемента еИЛИ блока вычислений, второй выходзадатчика номера работы каждой модели подключен к соответствующемувходу третьего элемента ИЛИ блокавычислений, выход первого элемента,ИЛИ блока вычислений соединен с ин- Яформационным входом сумматора, уп;равляющий вход которого соединен с ффффф"1 первым входом .четвертого элемента арИЛИ и через делитель частоты с генератором тактовых импульсов, второй (3 Ъвход элемента,ИЛИ блока вычисленийсоединен с выходом второго элементаИЛИ и управляющим входом счетчика Юблока вычислений, информационный . Сфвход которого соединен с выходомгенератора тактовых импульсов, а вы- ЬФход - с первым информационным входомузла вывода, управляющий вход которого соединен с выходом четвертогоэлемента ИЛИ, а второй и третийинформационные входы соответственнос выходом. сумматора и выходом третьего элемента ИЛИ.40 Изобретение относится к вычислительной технике.Известно устройство для моделирования сетевых графиков, содержащее блок управления, генератор импульсов, блок моделей ветвей, число 5которых соответствует числу работсетевого графика, блок формированиятехнологии 1 1,Однако устройство не позволяетучитывать интенсивность выполнения 10работ, а также получать эпюрыпотребности в ресурсах во времени.Известна модель работы сетевогографика, содержащая счетчики импульсов, выход одного из которых соединен с единичным входом триггера,а выход другого через схему выделения работы соединен с выходом модели работы и одним из входов схемыиндикации, выход модели работы соединен с вторым входом схемы индикации,к. нулевым входом триггера, единичный выход которого соединен с первыми входами элементов И и третьимвходом схемы индикации, выходы задатчика интенсивности выполненияработы соединены с вторыми входамисоответствующих элементов И, выходыкоторых через элемент ИЛИ подключены к входам счетчиков импульсов,второй выход счетчика импульсов, 30подключенного к едичичному входутриггера, соединен с одним иэ входов задатчика интенсивности выполнения работы.Устройство позволяет учитывать 35зависимость времени выполнения работы от интенсивности ее выполнения 21.Однако известное устройство непозволяет определять потребностьресурсов для выполнения работ вовремени.Цель изобретения - расширениеФункциональных возможностей устройства путем учета потребности в ресурсах 45необходимых для выполнения работ.,у 5Поставленная цель достигаетсятем, что в устройство для моделирования сетевых графиков, содержащеегенератор тактовых импульсов, моделиработы по числу работ сетевого графика, каждая иэ которых содержитзадатчик интенсивности выполненияработы, выходы которого соединеныс первыми входами элементов И группы, вторые входы которых подключенык выходу генератора тактовых импульсов, третьи входы элементов И группысоединены с единичным выходом триггера, элемент ИЛИ, выход которогоподключен к входу счетчика, выход 60которого соединен с входом задатчика номера работы, первый выход которого является выходом модели работысетевого графика, единичный входтриггера является входом модели ра боты сетевого графика, информационные входы задатчиков интенсивности выполнения работы и номера работы являются информационными входами устройства, дополнительно введены блок вычислений, содержащий четыре элемента ИЛИ, сумматор, счетчик, делитель частоты и узел вывода, а в модели работ - регистр и линии задержки, причем линии задержки включены между выходами элементов И группы, кроме первого, и входами элемента ИЛИ модели работы, выход элемента ИЛИ соединен с входом регистра, выход которого подключен к соответствующему входу первого элемента ИЛИ блока вычислений, выход счетчика каждой модели соединен с нулевым входом триггера и соответствующим входом второго элемента ИЛИ блока вычислений, второй выход задатчика номера работы каждой модели подключен к соответствующему входу третьего элемента ИЛИ блока вычислений, выход первого элемента ИЛИ блока вычислений соединен с информационным входом сумматора, управляющий вход которого соединен с первым входом четвертого элемента ИЛИ и через делитель частоты с генератором тактовых импульсов, второй вход элемента ИЛИ блока вычислений соединен свыходом второго элемента ИЛИ и управляющим входом счетчика блока вычислений, информационный вход которого соединен с выходом генератора тактовых импульсов, а выход - с первым информационным входом узла вывода, управляющий вход которого соединен с выходом четвертого элемента ИЛИ, а второй и третий информационные входы соответственно - с выходом сумматора и выходом третьего элемента ИЛИ.На фиг. 1 представлена структурная схема предлагаемого устройства на фиг. 2 - возможный вариант выполнения узла вывода.Устройство содержит модели работы 1 сетевого графика, блок 2 вычислений, генератор 3 тактовых импульсов. Каждая модель работы содержит задатчик работы интенсивности 4, группу элементов И 5, триггер 6, элемент ИЛИ 7, счетчик 8, регистр 9, задатчик 10 номера работы, линии 11 задержки, входной полюс 12 модели, выходной полюс 13 модели, информационные входы задатчиков интенсивности работы 14 и ее номера 15, Блок вычислений содержит элементы ИЛИ 16 - 18, сумматор 19, счетчик 20, узел 21 вывода, элемент ИЛИ 2, делитель 23 частоты. Узел вывода содержит элементыИЛИ 24 и 25, индикаторную панель26, элементы 27 и 28 задержки.1064282Устройство работает следующим сигнал через элемент ИЛИ 22 поступаобразом. ет на управляющий вход узла вывода,Модели работ соединяются между с помощью которого отображается нособой входными 12 и выходными 13 мер работы и время ее окончания.клеммами в соответствии с топологией Вывод данных может осуществлятьсярассчитываемого сетевого графика. 5 либо на индикаторное табло, либоВ счетчики 8 импульсов предваритель" на печать, либо на какой-то другойно записываются числа, дополняющие носитель информации.длительность соответствующих работ В качестве узла выво авывода может бытьдо полной емкости счетчика. Триг-использован узел, функциональнаягер б первоначально находится в 0 схема которого приведена на фиг. 2.нулевом состоянии, В задатчик 4 ин- Управляющим входам узла вывода явтенсивности выполнения работы заносится по входной клемме 12 инфор объединенныйо ъединенный с входом элементамация о количестве исполнителей 28 задержки. Остальные входы являют"работы или о коэффициенте интенсив ся информационным. В синхронномности ее выполнения. Задатчик 4интенсивности выполнения работы в за- печивает одновременно запвисимости от числа исполнит лвременно запись и индиот числа исполнителейкацию при подаче информационных сиг"подключают к элементам И 5 7 число налов и стробирующих импульсов. Прикоторых равно числу градацйй возмож- поступлении каждого ст об-с гного числала исполнителей. Регистров20на управляющий вход узла вывода про 9 в модели работы сетевого графика исходит сдвиг информации на одинможет быть от одного до нескольких, разряд вправо и запись знака в освоВ них заносятся нормы расхода соот- бодившийся разряд. Информация оветствующих ресурсов в единицу вре- номере работы и потребности ресурсовпоступает через элемент ИЛЕ 24Импульсный сигнал, имитирующий непосредственно, а информация о вре"начало работ сетевого графика,омени работ через этот же элеменп данный на входные клеммы 12 моде- ,ИЛИ, но с задержкой во времени затсчет элемента 27 .задержки. Задержайграфика, устанавливает триггеры б 30 ный строб-импульс записывает в инэтих работ в единичное состояние. дикаторную панель 26 следующийПри этом открываются элементы И 5 - знак - ноль, что обеспечивает разде 5и импульсы тактового генерато- ление значений эпюры, отражающейра 3 через элементы И 5-5 , эле- потребность ресурсов по работам,менты заде жки 11держки и элемент ИЛИ 7 35 Делителем 23 частоты задают вре"заполняют счетчик 8. ООдновременно менные точки для построения эпюрыимпульсы с выхода элемента ИЛИ 7 потребности ресурсов. Сигнал с делисчитывают со е жим теля частоты считывает содержимоенорму расхода ресурсов в единицу сумматора, которое поступает навремени )через элемент ИЛИ 16 в 40 узел вывода.сумматор 19, Число сумматоров 19в устройстве равно числу разнород- Сигнал с клеигнал с клеммы 13 поступает наов. ажды . сумматор объе- входную клемму 12 последующей рабодиняет через элементы ИЛИ группу ты и моделируется ее выполнениеоднородных ресурсов. Сумматорами аналогично описанному выше. Тд читывается потребность ресурсов образом, в модели асп остакимпо всем аботам си распространяетсяр ам сетевого графика. импульсный поток, имитирующий выВ момент окончания выполнения рабо- полнение работ сетевого графика.ты происходит переполнение счетчика Временная задержка сигнала в модели8 и сигнал с его выхода переводит Работы. пропорциональна трудоемкоститриггер б в нулевое состояние. Одно и обратно пропорциональна интенсиввременно он считывает номер работы, ности выполнения работы или количестзаписанный в эадатчике 10, который . ву ее исполнителей.через элемент ИЛИ 18 поступает на Таким образом пре апредлагае мое устузел вывода. Через элемент ИЛИ 17 ройство позволяет расширить классучета потребноспроисходит считывание содержимого 55 решаемых задач путем чета бсчетчика 20, в котором фиксируется ти в ресурсах, необходимых для вытекущее время. Одновременно этот полнения работ сетевого графика.1064282иИ Закаэ 10533/50 Тираж 70 б Подписно ал ППП "Патент", г.Ужгород,ул.Проектная,4

Смотреть

Заявка

3454380, 17.06.1982

НОВОСИБИРСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

ВОРОБЬЕВ ВАЛЕРИЙ СТЕПАНОВИЧ, МОРЕВ ИГОРЬ ИВАНОВИЧ, СЫЧЕВ АНАТОЛИЙ ИВАНОВИЧ, ДОЛГИХ ТАМАРА МИТРОФАНОВНА

МПК / Метки

МПК: G06F 15/173

Метки: графиков, моделирования, сетевых

Опубликовано: 30.12.1983

Код ссылки
