Способ получения щебня из шлаков

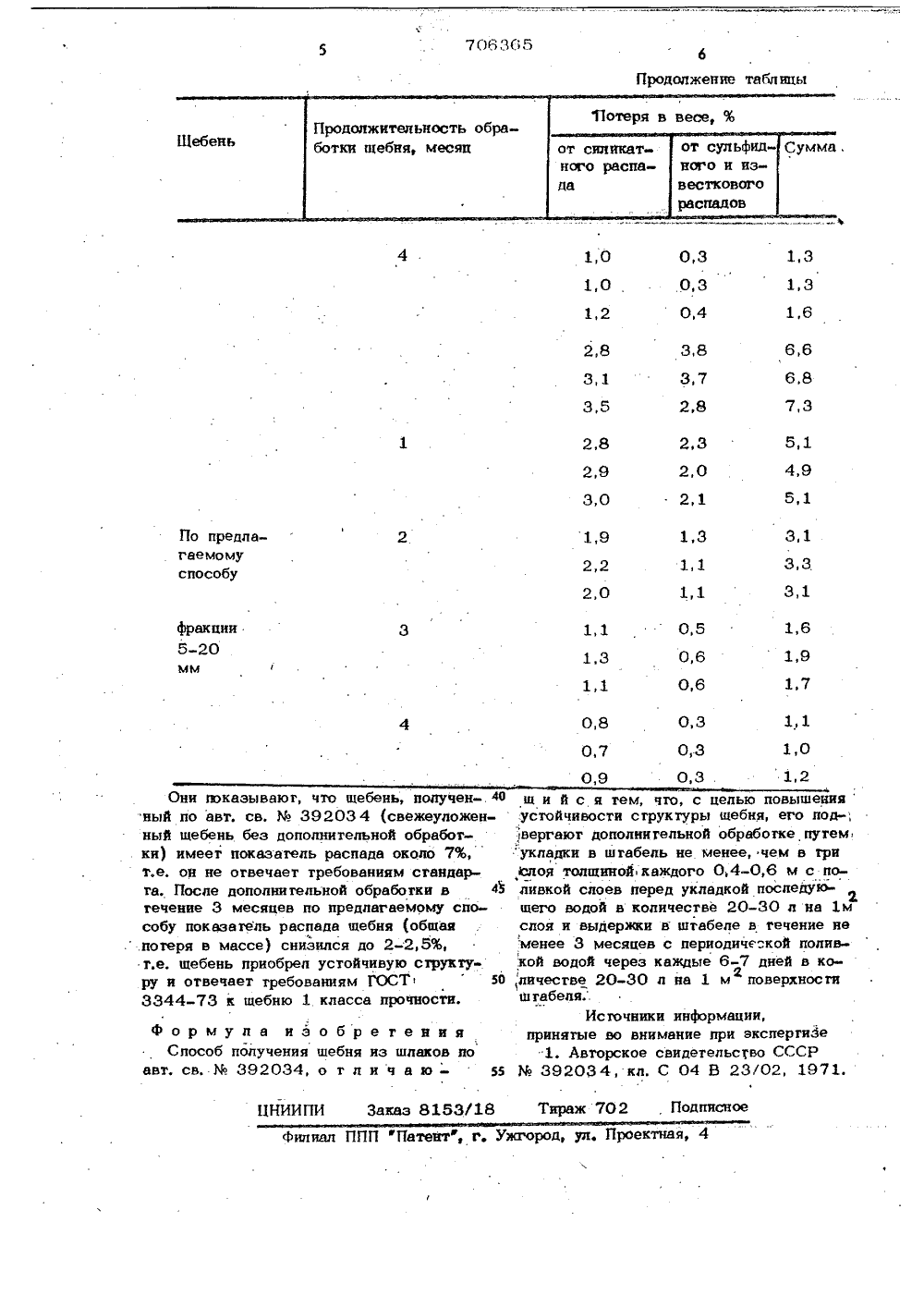

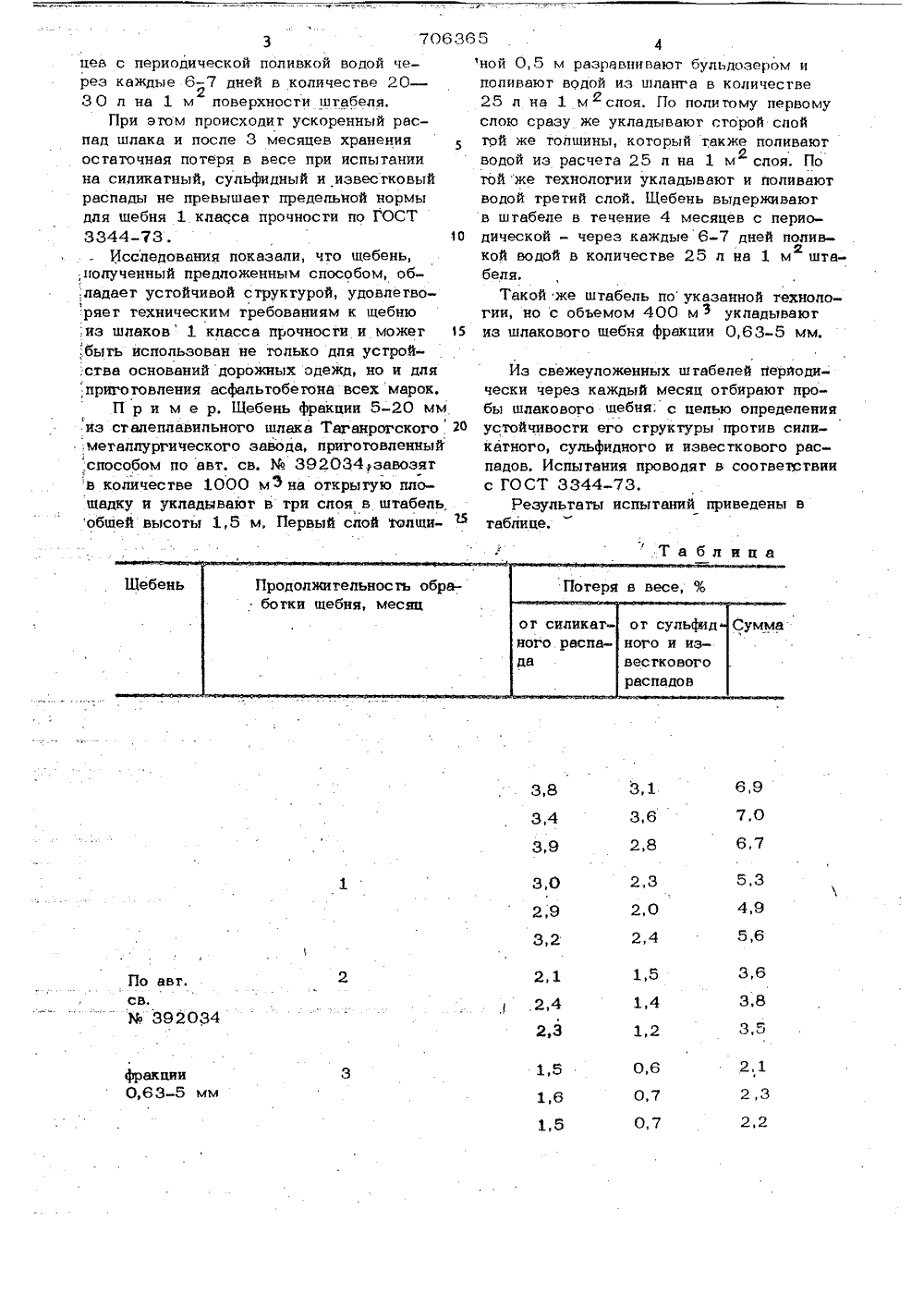

(51)М. Кл. С 04 В 23/02 с присоединением заявки М ЪвударственеВ квинтет СССР ао делам нзебретеннй н отарепнй(23)ПриоритетОпубликовано 30,12.79. Бюллетень М 48 Дата опубликования описания 31, 12,79(72) Авторы изобретения А. И. Гурский и И. М, Шейхег Ростовский научнб-исследовательский институт ордена ТрудовогоКрасного Знамени Академии коммунального хозяйстваим. К. Д. Памфилова(54) СПОСОБ ПОЛУЧЕНИЯ ЩЕБНЯ ИЗ ШЛАКОВ.1Изобретение относится к переработкешпаков литейного производства в щебеньдля применения в дорожном строительстве.Известен по основному авт. св,% 392034 способ получения щебня изшлаков путем послойного слива его в ямучерез каждый 1,0-2,0 ч слоями толщиной0,2-0,3 м, причем после укладки четырех-пяти слоев при температуре верхнегоослоя не более 1200 С и нижнего не меонее 500 С поливают водой в количестве0,3-1,2 м на 1 м обрабатываемой поз дверхносги в течение 4-8 ч Я 3.Однако, как показали многочисленные,1испытания полученного по этому способущебняиэ мартеновского шпака, усгойчивость его структуры против силикатного,сульфидного и известкового распада нижетребуемой стандартом, В соответствии сГОСТ 3344-73 "Шебень шлаковый домен-ный и сталеплавильный для дорожного.строительства" щебень считается устойчивым против всех видов распада, если при испытании потеря в весе в сумме не превышает 3% для щебня 1 класса прочности, 5%- дпя щебня 2 класса и 7% - для щебня 3 и 4 классов прочности. Показатели распада щебня, полученного по известному способу, составляют 6,5-7%; г.е, он отвечает требованиям, предъявляемым стандартомк щебню только 3 и 4 классов прочности.Такой щебень, как показывает опыт, дпя приготовления асфальгсбетона непри-. годен, гак как покрытие из него в течение 1-2 лет деформируегся.Цель изобретения - повышение устойчивости структуры щебня.Поставленная цель достигается тем, что щебень, полученный из шлака по известному способу, подвергают дополнительной обработке путем укладки в штабель не менее, чем в три слоя толщиной каждого 0,4-0,6 м с поливкой слоев перед укладкой последующего водой в количестве 20-30 л на 1 м слояи выдерж 2ки в штабеле в гечение не менее 3 меся706365 4ной 0,5 м разравнивают бульдозером и - поливают водой из шланга в количестве25 л на 1 мслоя. По политому первомуслою сразу же укладывают сторой слойтой же толщины, который также поливают и водой из расчета 25 л на 1 м слоя, По ый той же технологии укладывают и поливают ы водой третий слой, Шебень выдерживаютв штабеле в течение 4 месяцев с перио 10 дической - через каждые 6-7 дней поливкой водой в количестве 25 л на 1 м шта 2беля,о- Такой же штабель по указанной технологии, но с объемом 400 мукладывают г 15 из шлакового щебня фракции 0,63-5 мм. Та бл ица 3,1 3,6,7 3цев с периодической поливкой водой через каждые 6 - 7 дней в количестве 20230 л на 1 м поверхности штабеля.При этом происходит ускоренный рас пад шпака и после 3 месяцев хранения остаточная потеря в весе при испыгани на силикатный, сульфидный и известков распады не превышает предельной норм для щебня 1 класса прочности по ГОСТ 3344-73.Исследования показали, что щебень, ,полученный предложенным способом, об :ладаег устойчивой структурой, удовпегв ряег техническим требованиям к щебню ,из шлаков 1 класса прочности и може ;быть использован не только дпя устрой:ства оснований дорожных одежд, но и для приготовления асфапьтобегона всех марок,П р и м е р. Шебень фракции 5-20 мм из сталеплавильного шлака Таганрогского И ,металлургического завода, приготовленный способом по авт, св, % 392034 завозят в количестве 1000 м на открытую площадку и укпадцваюг в три слоя в штабель, общей высоты 1,5 м, Первый слой толщиИз свежеуложенных штабелей периодически через каждый месяц отбирают пробы шлакового щебня; с цепью определения устойчивости его структуры против силикатного, сульфидного и известкового распадов. Испытания проводят и соответствии с ГОСТ 3344-73.Результаты испытаний приведены в таблице,,6 5-2 0 1,3 1,1 6 1,1 1,0 О,0,3 о ен жен- т%,ар 4 З 50 яно 702 дписное каз 8153 ЦНИИП 4 ППП фПатентф, г. У Они показывают ный по авт. св, % ный щебень без доп. кн) имеет показаге т,е, он не отвечает га. После дополни течение 3 месяцев собу показатель ра. потеря в массе) сн г,е, щебень приобре ру и отвечает гребо 3344-73 к щебнючто щебень, подуч39203 4 (свежеулоолни тельной обраболь распада около 7требованиям сгандтельной обработки впо предлагаемомуспада щебня (общаяизился до 2-2,5%,л устойчивую струкваниям ГОСТ1 класса прочности формула изобрегениСпособ получения щебня из шлаков авт, св. % 392034, о г л и ч а ю -Продолжение таблицы щ и й с я тем, что, с целью повышения.устойчивости структуры щебня, его под-,вергают дополнительной обработке путемукладки в штабель не менее, чем в три1 лои толщиной каждого 0,4-0,6 м с поливкой слоев перед укладкой последующего водой в кодичесгве 20-30 л на 1 мслоя и выдержки в штабеле и течение неменее 3 месяцев с периодической поливкой водой через каждые 6-7 дней в количестве 20-30 л на 1 м поверхности2ш табеля.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР
