Вращающееся соединение

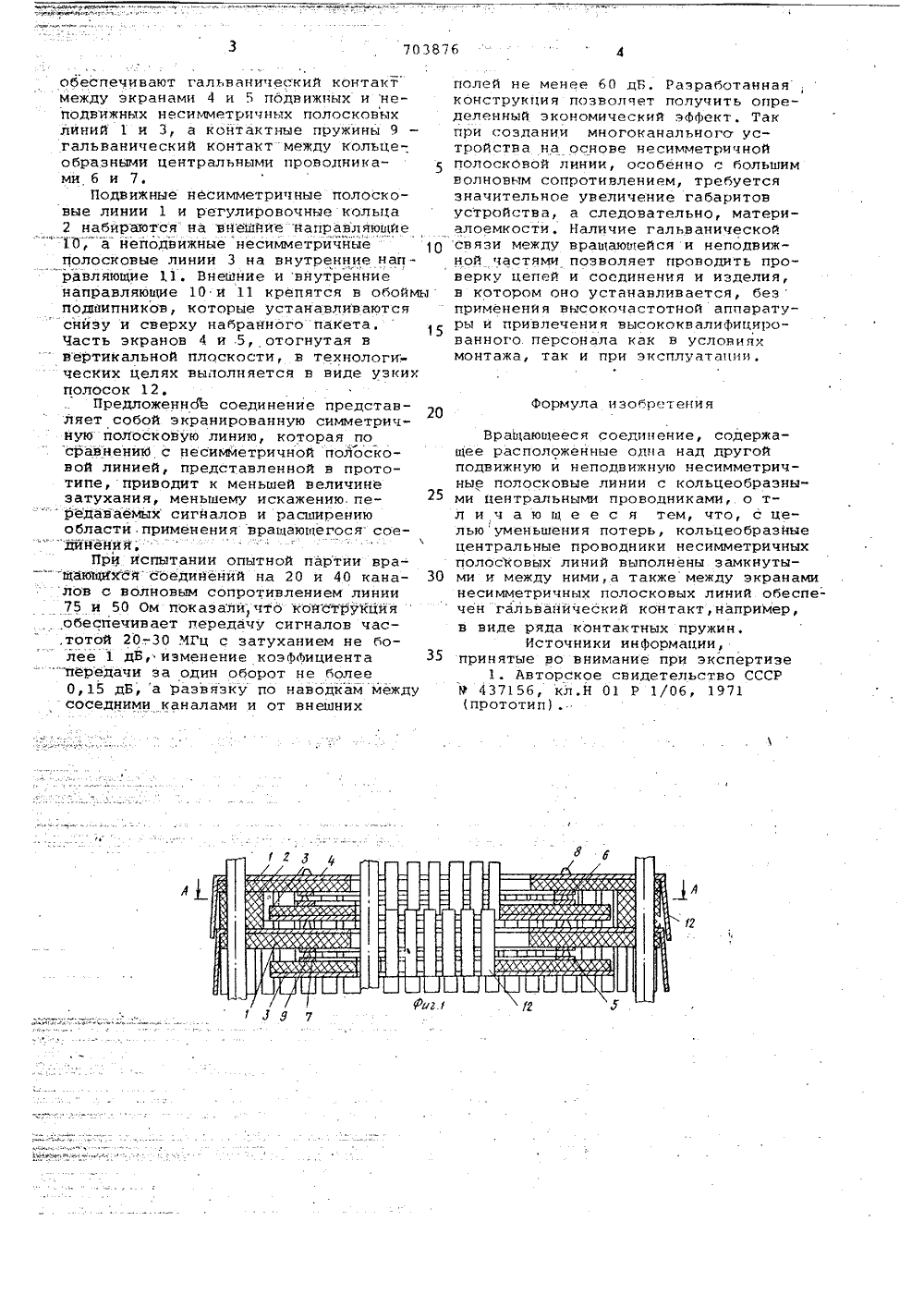

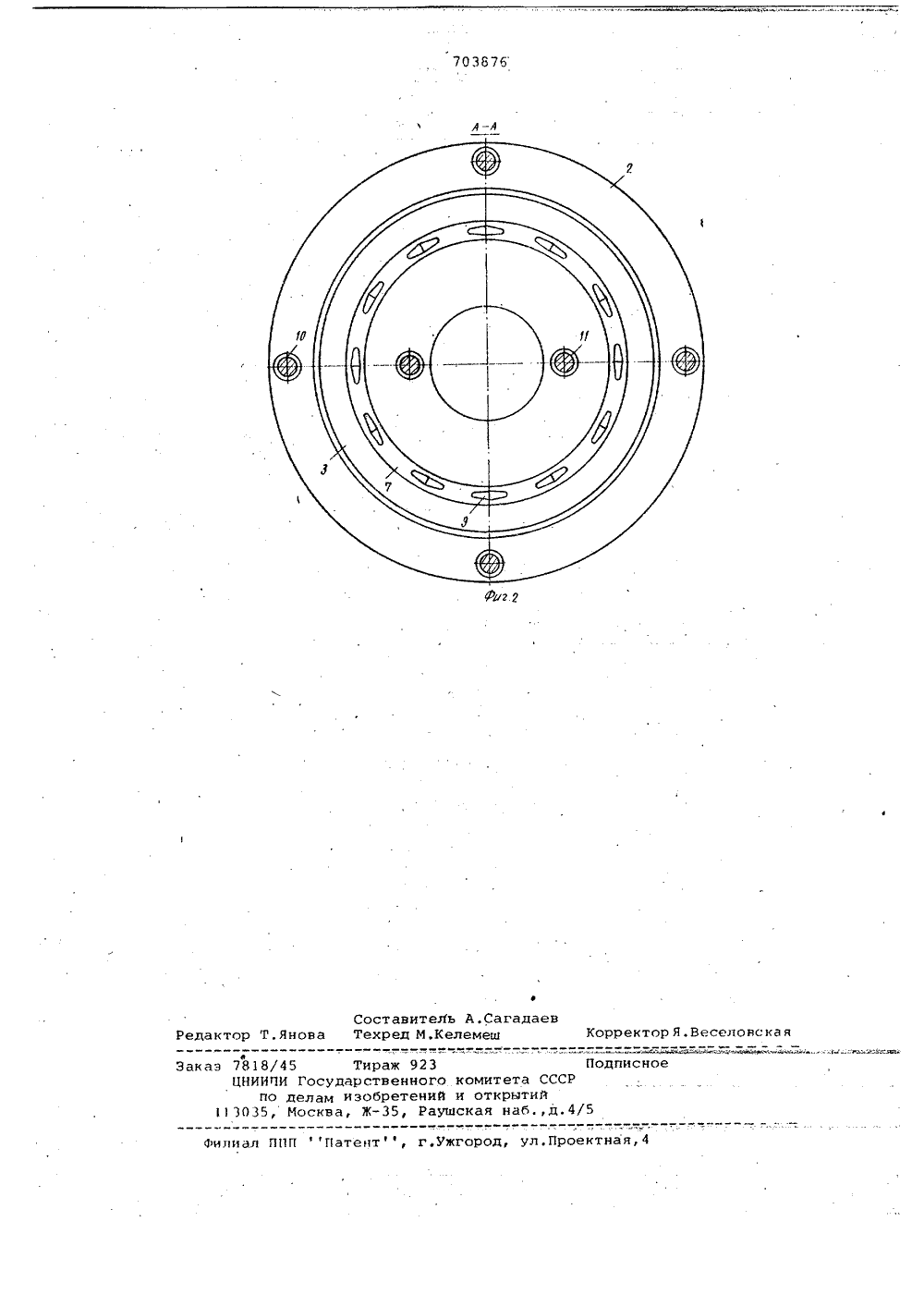

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ Сееэ Советских Социал истичесних Республик(51)М, Кл,с присоединением эаявки Йо Н 01 Р 1/06 Государственный ком нтет СССР по делам иэобретеннй н открытий(54) ВРМЦАЮЩЕЕСЯ СОЕДИНЕНИЕ 10 Изобретение относится к радйотехнике и может использоваться для передачи электрических сигналов навращающиеся объекты,Известно вращающееся соединение,содержащее расположенные одна наддругой подвижную и неподвижнуюнесимметричные полосковые линиис кольцеобразными центральными про-водниками 1). Однако известное соединение обладает значительными потерями припередаче сигналов высокой частоты.Цель изобретения - уменыпениепотерь,и искажений при передачеэлектрических сигналов,Для этого во вращающемся соединении,содержащем расположенные однанад другой подвижную и неподвижнуюнесимметричные полосковые линии скольцеобразными центральными проводниками,кольцеобразные центральныепроводники несимметричных плосковыхлиний выполнены замкнутыми и между ними, а также между экранами несимметричных полосковых линий обеспечен гальванический контакт, например, в видеряда контактных пружин,На фиг.1 приведена конструкция вращающегося соединения; на фиг 2 - сечение по А-А на Фиг.1.Вращающееся соединение содержит подвижные несимметричные полосковые линии 1, регулировбчные кольца 2, неподвижные несимметричные полосковые линии 3, экраны 4 н 5, кольце- образные центральные проводники 6 и 7, контактные пружины 8 и 9, внешние и внутренние направляющиЕ 10 и 11.Вращающееся соединение работает следующим образом.между йодвиЖными несимметричными полосковыми линиями 1 и неподвижными несимметричными полосковыми линиями 3 для создания между ними определенного зазора устанавливаются регулировочные кольца 2, Подвижные несимметричные полосковые линии 1 имеют с внешней стороны проводящий экран 4 с контактными пружинами 8, а с внутренней стороны кольцеобраэный центральный проводник 6, Неподвижные несимметричные полосковые линии 3 имеют с внешней стороны проводящйй экран 5, а с внутренней стороны кольцеобразный центральный проводник 7 с контактными пружинами 9, Контактные пружины 8(9 обеспечивают гальванический контактмежду экранами 4 и 5 подвижных и неподвижных несимметричных полосковыхлиний 1 и 3, а контактные пружины 9гальванический контакт-между кольцеобраэными центральными проводниками 6 и 7.Подвижные исимметричные полосковые линии 1 и регулироночные кольца2 набирахотся на няешййе "напранляющйе " 16; а неподвижные несимметричйыеполосковые линии 3 на внутренние направляющие 1,1. Внешние и внутренниенаправляющие 10 и 11 крепятся в обоймыподшипников, которые устанавливаютсяснизу и сверху набранного пакетаЧасть экранов 4 и .5, отогнутая ввертикальной плоскости, в технологи:- ческих целях выполняется в виде узкихполосок 12,ПредложенндЬ соединение представляет собой экранированную симметричную полосковую линию, которая посравнению с несимметричной полосковой линией, представленной н прототипе, приводит к меньшей величинезатухания, меньшему искажению.пе 25 " Редаваемых сигналов и расшиРениюобласти, применения вращающегося сое" "дйнения; (При испытании опытной партии вра=" вдающихсясоедийений на 20 и 40 каналов с волновым сопротивлением линии75 и 50 Ом показали,что койстр(укцияобеспечивает передачу сигналов час,тотой 20-.30 МГц с затуханием не более 1 дБ, изменение коэФФициента 35передачи за один оборот не более0,15 дБ, а развязку По наводкам междусоседними каналами и от внешних полей не менее 60 ДБ. Разработаннаяконструкция позволяет получить определенный экономический эффект, Такпри создании многоканального устройства на основе несимметричнойпоЛоскОвой линии, особенно с большимволновым сопротивлением, требуетсязначительное увеличение габаритовустройства, а следовательно, материалоемкости. Наличие гальваническойсвязи между вращающейся и неподвижной частями позволяет пронодить проверку цепей и соединения и изделия,н котором оно устанавливается, безприменения высокочастотной аппаратуры и привлечения высококвалифицированного. персонала как н условияхмонтажа, так и при эксплуатации. Вращающееся соединение, содержащее расположенные одна над другойподвижную и неподвижную несимметричные полосковые линии с кольцеобразными центральными проводниками, о тл и ч а ю щ е е с я тем, что, с цельюуменьшения потерь, кольцеобразныецентральные проводники несимметричныхполосковых линий выполнены замкнутыми и между ними,а также между экранаминесимметричных полосковых линий обеспечен гальнаййческий ко(нтакт,наприйер,в виде ряда контактных пружин,Источники информации,принятые но внимание при экспертизе1. Авторское свидетельство СССРР 437156, кл.Н 01 Р 1/06, 1971гадае орректор Я.Веселовск одписное э филиал ППП ффПатентфф, г.ужгород, ул,Проектная,4 18/45 Тираж ИИЧИ Государстве по делам изобре 35, Москва, Ж923 Пного комитета СССРений и открытийРаушская наб.,д,4/5
