Конвейер для сортировки длинномерных предметов

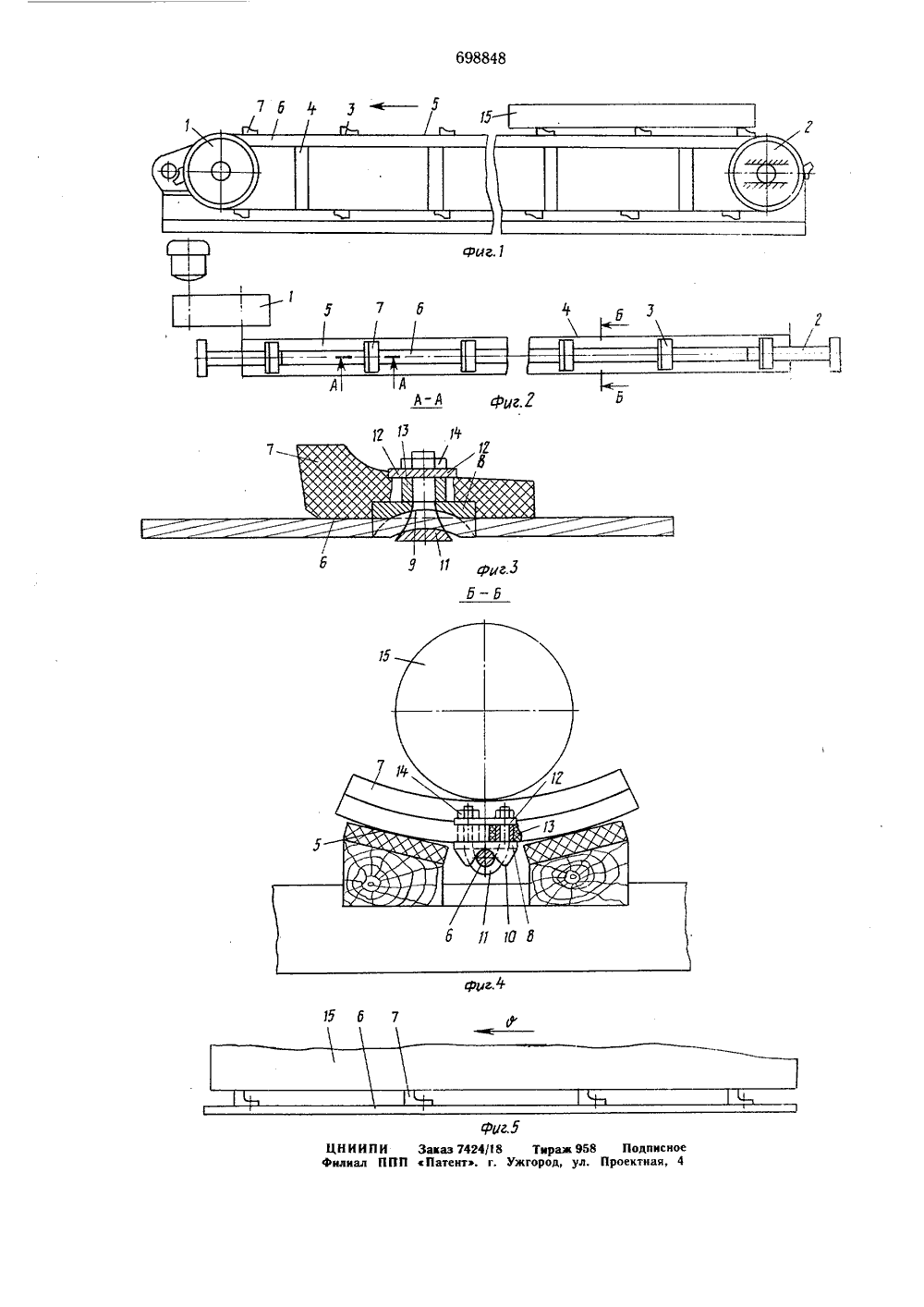

Союз Сеищзих Социалистичбским ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДВТВЛЬСТВУ 8848 публик Ь гг;1 .,1(22) Заявлено 12.04.6 (21) 2348809/29 б 17/00 соединением заявки-Государственный комитет СССР по делам нзобретенкй н открытнй(71) Заявитель ловское научно-производственноеозаготовительное объединение ер И ДЛИННОМЕРНЫХ 4) КОНВЕЙЕР ДЛЯ СОРТИРО ПРЕДМЕТная поверх- ного сцеплегладк меет д шкив етения оты ко с пр е праввого органа, а ность ремня не ния с приводным Целью изобр надежности раб рабочего органа также обеспеченая оп остат м.является повышениевейера и сцепленияводным шкивом, аильной укладки бреваправ попеа элас- гнутой а тя шайаспол кти имопо 1 изображен пр сбоку; на фиг. фиг. 3 - разр разрез Б - Б фи ган конвейера, в дложенныи кон - то же, вид з А - Афиг.2; г. 2; на фиг. 5 - ид сбоку. На фиг ейер, вид верху; на а фиг. 4 - абочий ор Изобретение относится к транспортирующему оборудованию и предназначено для транспортирования длинномерных предметов, в частности бревен, в процессе сортировки.Известен конвейер для транспортирования бревен, включающий раму с опорнымн направляющими поверхностями, гибкий тяговый орган с жесткими поперечинами, привод и натяжной шкив 111,Однако этот конвейер ненадежен в работе, жесткие поперечины нагружаются неравномерно и создают шум в процессе работы.Известен также конвейер для транспортирования различных штучных грузов, включающий раму с опорными направляющими поверхностями для груза и тяговый орган, представляющий собой гибкий ремень с элас тичными поперечинами, закрепленными на его поверхности 12.Недостатком этого конвейера является то, что опорные направляющие поверхности расположены горизонтально, а эластичные поперечины выполнены прямолинейными, ввиду чего бревно укладывается на поперечины без центрирования по оси тягоДостигается это тем, что опорныеляющие поверхности установлены сречным уклоном к тяговому органу,тичные поперечины выполнены с ворабочей поверхностью, закрепленыговом органе посредством зажимнойс сегментной канавкой и шипами, рженными со стороны поверхности, контрующей с тяговым органом, причем пчины установлены с возможностью вдействия с опорными направляющиверхностями.Конвейер для сортировки длинномерных предметов состоит из привода 1, натяжного шкива 2 и гибкого рабочего органа 3, смонтированных на раме 4 с опорными направляющими поверхностями 5.Рабочий орган конвейера представляет собой бесконечный гибкий тяговый орган 6 с эластичными поперечинами 7, закрепленными на нем при помощи зажимной шайбы 8, снабженной расположенными на поверхности, контактирующей с тяговым органом, сегментной канавкой 9 и шипами 10, а также при помощи стремянки 11, опорной планки 12, распорных втулок 13 и гаек 14.Опорные направляющие поверхности 5, рамы конвейера, предназначенные для скольжения по ним эластичных поперечин 7, выполнены в виде желоба с поперечным уклоном в сторону тягового органа, необходимого для центрирования бревна 15 по оси тягового органа.Поперечины 7 выполнены из упругого эластичного материала, например резины, с вогнутой рабочей поверхностью. С целью уменьшения стоимости изготовления, материалом для поперечин могут служить изношенные автомобильные шины. Такие попе- речины изображены на чертежах.нСегментная канавка 9 зажимной шайбы 8 предназначена для укладки и обжима тягового органа 6, а шипы 10 - для увеличения сцепления рабочего органа с фрикционной поверхностью приводного шкива привода 1.Стремянка 11, с целью уменьшения удельного давления на тяговый орган, имеет уширенную поверхность по линии касания.Опорная планка 12 предназначена для прижатия эластичной поперечины 7 и служит опорной поверхностью для гаек 14.Поперечины 7 закреплены на тяговом органе 6 с одинаковым шагом, величина которого не превышает половины длины окружности обода приводного шкива, что необходимо для надежного сцепления, так как при взаимодействии рабочего органа с ободом зажимная шайба опирается своими шипами на фри кционную поверхность приводного шкива.Конвейер работает следующим образом.На эластичные поперечины 7 непрерывно движущегося рабочего органа 3 сбрасывается бревно 15. Упругие траверсы смягчают удар при падении бревна и более равномерно распределяют нагрузку от криволинейных бревен, поскольку являются мягким основанием и без стука скользят поопорным направляющим поверхностям скольжения 5, транспортируя бревна 15 к местуразгрузки,Выполненные в виде желоба опорные направляющие поверхности позволяют несколько прогибаться упругим эластичным поперечинам и более надежно центрировать и удерживать бревна на поперечинах по оси тя-гового органа. При огибании приводногошкива привода 1 шипы 10 зажимной шайбы 8 внедряются в эластичный обод шкива, увеличивая сцепление между рабочиморганом и шкивом.Упругий материал эластичной поперечины 7, сжатый между зажимной шайбой 8и опорной планкой 12, постоянно прижимает тяговый орган (канат), находящийся всегментной канавке, к поверхности шайбы,благодаря чему поперечина надежно фиксируется на тяговом органе.Формула изобретенияКонвейер для сортировки длинномерных предметов, состоящий из рамы с опорными направляющими поверхностями, гибкого тягового органа с эластичными поперечинами и привода тягового органа, отличающийся тем, что, с целью повышения надежности работы конвейера, опорные направляющие поверхности установлены с поперечным уклоном к тяговому органу, а эластичные поперечины выполнены с вогнутой рабочей поверхностью, закреплены на тяговом органепосредством зажимной шайбы с сегментнойканавкой и шипами, расположенными со стороны поверхности, контактирующей с тяговым органом, и установлены с возможностьювзаимодействия с опорными направляющимиповерхностями.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР30229, кл. В 65 6 17/46, 1970.2. Патент Франции2093970,кл, В 65 б 17/00, 1971.6988487 011 рг 3 б - Б иг. ФЦН И И П И Заказ 7424/18 Тнраж 958 Подпнсн фнлнал ППП с Патент. г. Ужгород, ул. Проектная,
