Устройство временной селекции импульсов двоичных сигналов

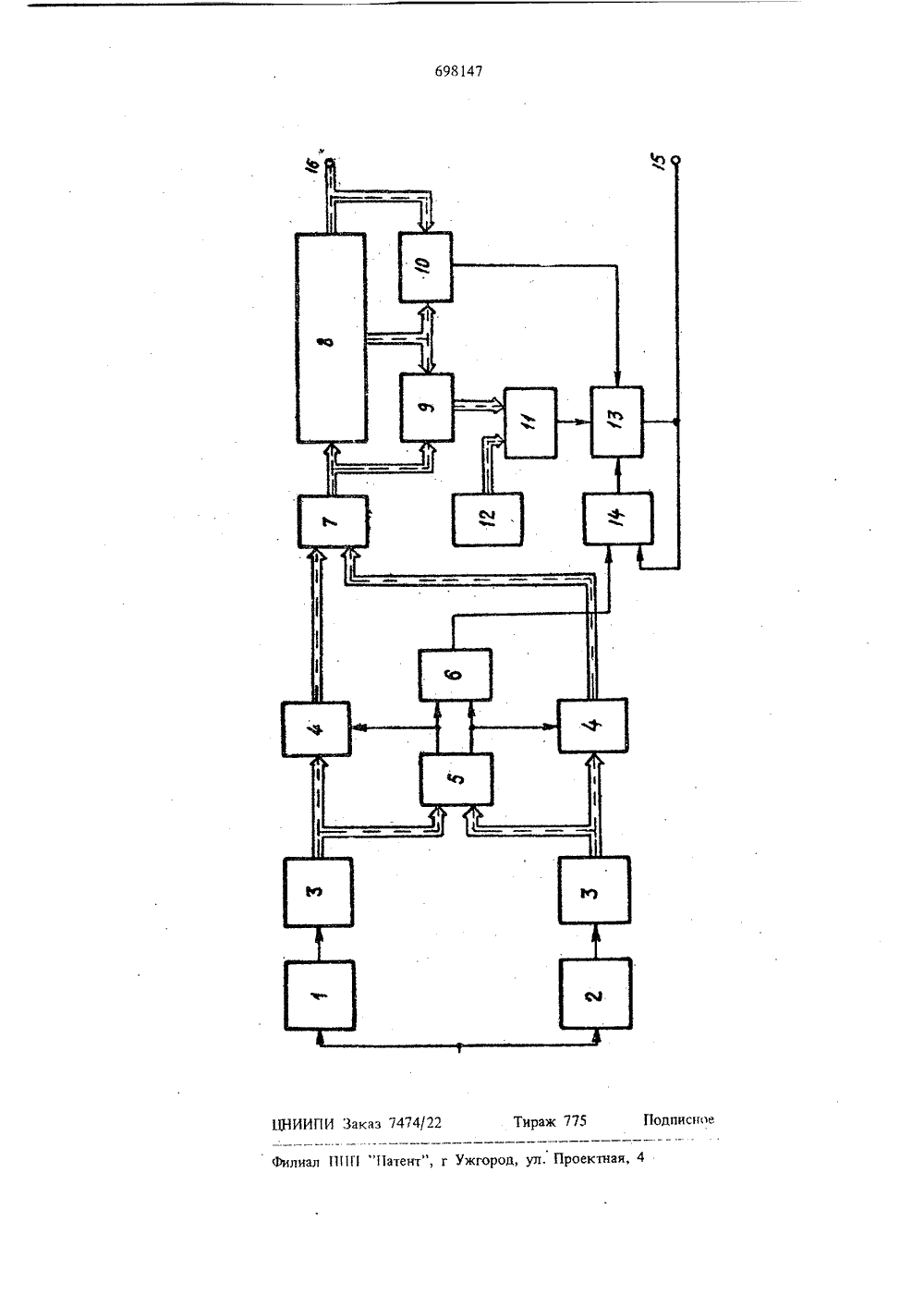

Союз Соеетс имиСоциалистическихРеспублик н 69814(22) Заявлено 01,03.78 (21) 2585708/18.09 с присоединением заявки Рй 3 ееударстввиимй комитет СССР ае лелем иаооретеиий и открытий(54) УСТРОЙСТВО ВРЕМЕННОЙ СЕЛЕКЦИИ ИМПУЛЬСОВ ДВОИЧНЫХ СИГНАЛОВИзобретение относится к радиотехнике и мо. жет использоваться в системах приема и обра. ботки дискретных сигналов.Известно устройство временной селекции импульсов двоичных сигналов, содержащее объединенные по входу согласованные фильтры, выходы которых через аналого-цифровые преабра. зователи подключены к соответствующим входам блока сравнения (11Однако помехоустойчивость известного устройства низка.Цель изобретения - повышение помехоустойчивости,Для этого в устройство временной селекции импульсов двоичных сигналов, содержащее объе. диненные по входу согласованные фильтры, выходы которых через аналого. цифровые преобразователи подключены к соответствующим входам блока сравнения, введены два элемента ИЛИ, два блока вентилей, регистр сдви.26 га, блок вычитания, два дополнительных бло. ка сравнения, регистр константы, элемент И и триггер. Выходы блока сравнения подключены соответственно ко входам разрешения блоков вентилей и ко входам первого элемента ИЛИ, выход которого подключен к первому входу триггера. Выходы аналого-цифровых преобразователей через соответствующие блоки вентилей подключены ко входам второго элемента ИЛИ, выход которого подключен ко входу регистра сдвига и к одному из входов блока вычитания, к другому входу которого и к первому входу первого дополнительного блока сравне. ния подключены выходы (и) разрядов регистра сдвига, выход и-го разряда которого подключен ко второму входу первого дополнительного блока сравнения, выход которого подключен к одному из входов элемента И, к друтому входу которого подключены выходы регистра константы и блока вычитания через второй дополнительный блок сравнения. Выход элемента И подключен ко второму входу триггера, единичный выход которого подключен к управляющему входу элемента И:На чертеже представлена структурная электрическая схема устройства.Устройство временной селекции импульсов двоичных сигналов содержит согласованные698147 3фильтры 1,2, аналого цифровые преобразователи (АЦП) 3, два блока 4 вентилей, блок 5сравнения, первый и второй элементы ИЛИ 6,7, регистр 8 сдвига, блок 9 вычитания, допол.нительные блоки 10, 11, сравнения, регистр 12константы, элемент И 13, триггер 14. Крометого, устройство имеет выходы 15, 16.Устройство работает следующим образом.При гюступлении частотно.манипулированныхсигналов согласованные фильтры 1,2 формиру Оют отклики, форма которых определяетсяструктурой сигнала на входе. Отклик на элементарные посылки имеет треугольную форму,а отклик на посылки, длительность которыхбольше длительности элементарной посылки, 15имеет трапецеидальную форму, . Полученныйца выходе согласованных фильтров 1, 2 аналоговый сигнал с помощью АЦП 3 цреобраэу.ется в цифровую форму. После сравнения величин откликов, осуществляемого в каждый 20дискретный момент времени с помощью блока 5, болынее из сравниваемых чисел черезблок 4 проходит на вход второго элементаИЛИ 7,С выхола второго элемента ИЛИ 7 сигнал поступает ца регистр 8, длина которогоопределяет интервал времени, на которомпрояеряется продолжительность и величинаспада. отклика, Если число, находящееся в(Ы - 1) разряде регистра 8, меньше числа, находящегося в Гч-м разряде, то дополнительныйблок 10, ца выходы которого поступают этичисла, вырабатывает сигнал о том, что спадотклика начался. Одновременно в блоке 9 вы.числяется разность между числами, находящими. ЗБся в ( И - 1)-ом и 1.ом разрядах регистра 8,которые поступают ца входы этого блока 9,т,е, определяется величина спада на интервале(М - 1) дискрет времени. Вычисленная разностьпоступает ца дополнительный блок 11, на вто. 40рой вход которого с регистра 12 константы поступает число, определяющее пороговое значение величины спада. Если вычисленная разностьбольше порогового значения, то дополнительный блок 11 вырабатывает сигнал о том, чтоспад значителен.Сигналы с выхода дополнительного блока10 (спад начался) и с выхода дополнительного блока 11 спад значителен по величине)поступают одновременно на входы элемента 50И 13, Если после момента равенства откликовсогласованных фильтров 1,2 такая ситуация наблюдается впервые, то триггер 14, ца входустановки,единичного состояния которого. черезцервий элемент ИЛИ 6 поступают сигналы с. выЫхода блока 5, в момент поступления назван. пых сигналов находится в единичном состоянии. Поэтому на выходе элемента И 13 вырабатывается сигнал границы посылки, поступающий на вход установки триггера 14 в нуле.вое состояние и на выход 15 устройства. Поскольку сигнал границ посылок вырабатывается устройством с задержкой ца М дискретвремени, то сигнал откликов согласованныхфильтров 1,2 подаются на выход 16 также сзадержкой на Й дискрет.Вследствие того, что определение границвсех посылок производится по условным точкам откликов согласованных фильтров 1,2,временное положение которых соответствуетнаибольшему отношению сигнала к помехе, предчагаемое устройство обеспечивает повышениеточности и помехоустойчивости устройства.Формула изобретенияУстройство временной селекции импульсовдвоичных сигналов, содержащее обьедиценныепо входу согласованные фильтры, выходы ко.торых через аналого цифровые преобразователи подключены к соответствующим входамблока сравнения, о т л и ч а ю щ е е с ятем, что, с целью повышения помехоустойчивости, введены два элемента ИЛИ, два блока вентилей, регистр сдвига, блок вычитания,два дополнительных блока сравнения, регистрконстанты, элемент И и триггер, при этомвыходи блока сравнения подключены соответственно ко входам разрешения блоков венти.лей и ко входам первого элемента ИЛИ, выход которого подключен к первому входутриггера, выходы аналого-цифровых преобразователей через соответствующие блоки вентилей подключены ко входам второго элементаИЛИ, выхоц которого подключен ко входу регистра сдвига и к одному из входов блока вычитания, к другому входу которого и к первому входу первого дополнительного блока сравнения подключены выходы (п) разрядов регистра сдвига, выход п.го разряда которогоподключен ко второму входу первого дополнительного блока сравнения, выход которогоподключен к одному из входов элемента И,к другому входу которого подключены выходы регистра константы и блока вычитания через второй дополнительный блока сравнения,выход элемента И подключен ко второму вхо.ду триггера, единичный выходкоторого подключен к управляющему входу элемента И.Источники информации,принятые во внимание при экспертизе1, Митяшев Б, Н. Определение временногоположения импульсов при наличии помех. ЧТов. радио", 1962, с. 119 .126 (прототип).
