Самоблокирующийся дифференциал

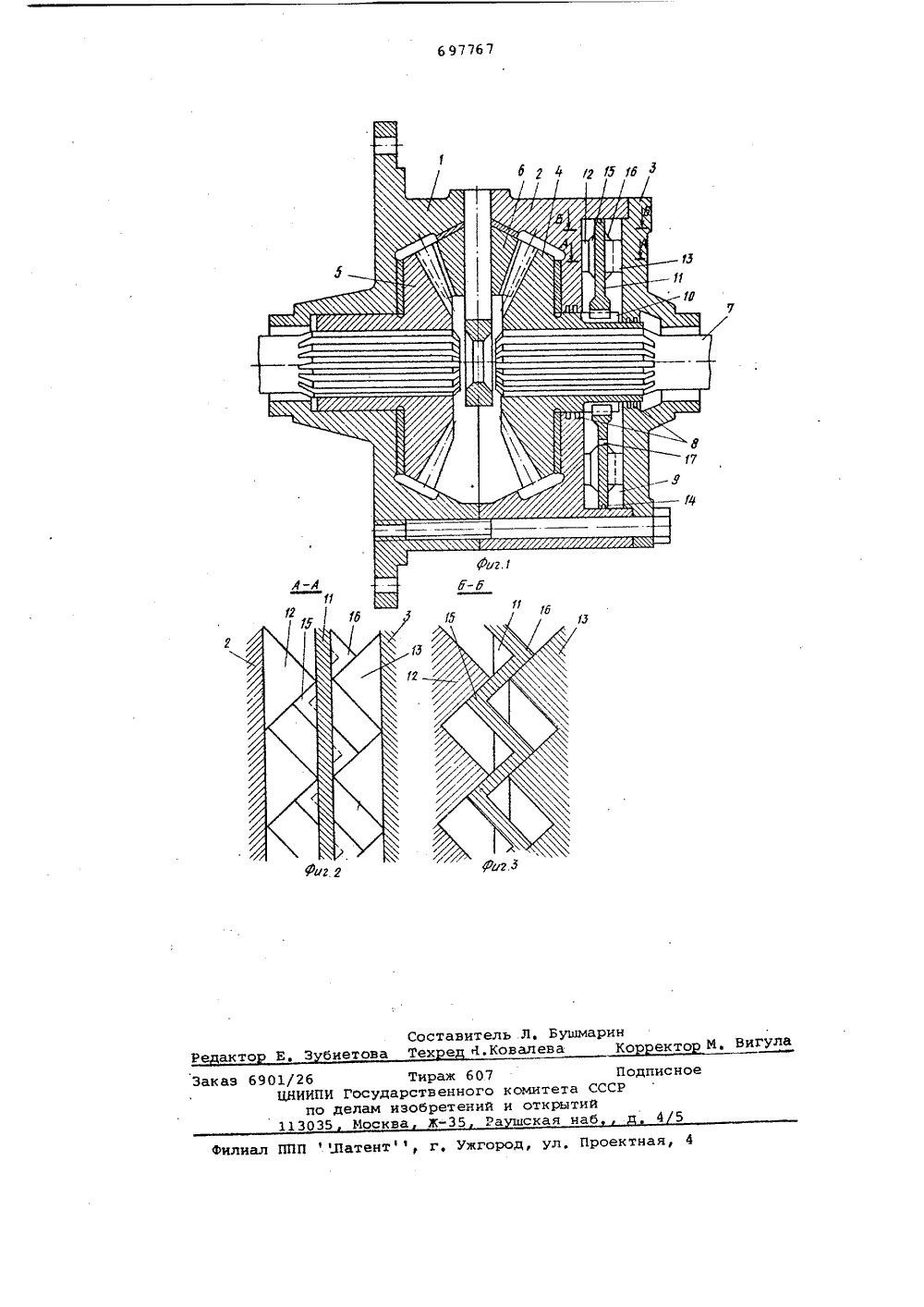

Д-фф ффл Я. И Е Свз Соеетсиии Социал истичесмик Республик697767 ИЗОБРЕТЕНИЯ вт. сеид-ву полнительно 993259/251/455 итет рственный ко СССР елаи нзобрет н открытнй(53) УДК 621 833, .67(088.8) Опубликовано 15,11,79, Бюллетень М Дата опубликования описания 1811.7 72) Автор изобретени Пожндае и электрификации вобугский техникум механизаци сельского хозяйс71) Заявител 4) САМОБЛОКИРУЮЩИЙ ФЕРЕНЦИА аоверхносельно куерхности н евОЙ носи й по кулачки на одной торц ти корпуса смещены от лачков другой торцево половину их шага,На Фиг, 1 изображе щийся дифференциал, о фиг. 2 - разрез А-А ф разрез Б-Б фиг, 1,Корпус состоит из дв и 2 и крышки 3, В корпу дифференциальный механи выми шестернями 4 и 5 и б, С полуосевыми шестер связаны полуоси 7. В по пуса выполнена цилиндри лость 9, герметически з крышкой 3. Полуосевая ш тановлена в половине 2 ет гидравлические уплот динении с половиной 2 к кой 3На участке полуо ни 4, расположенном м ми, т.е, расположенным выполнены шлицы 10. облокируювид; на1 на фиг,3 бши иг,ни на.шлицах 1олость 9 вып а диск 11 образуют уст В полостин диск 11,гидроцилиндравместно ониамоблокировк располоняет роль, оршня, и йство для(22) Заявлено 0 1,0274 (2с присоединением эаяв Изобретение относится к самоблокирующимся дифференциалам с гидравлическим трением и предназначено для использования в транспортных средствах в качестве межколесных или и .жосевых дифференциалов.Известен самоблокирующийся дифференциал, содержащий корпус, дифференциальный механизм и устройство для самоблокировки, выполненное в виде гидронасоса с несколькими поршнями 1. Недостатком такого устройства является его сложность,Целью изобретения является упрощее конструкции.Укаэанная цель достигается тем,что поршень гидронасоса выполнен ввиде кольцевого диска с дроссельнымиотверстиями и кулачками, расположенными на обоих торцах диска, и установлен с Возможностью осевого перемещения вдоль одного иэ валов дифференциального механизма, а на двух торцевых поверхностях корпуса выполненысоответствующие кулачки, взаимодействующие с кулачками диска, Кроме того,кулачки на одной торцовой поверхности диска смещены относительно кулачков другой торцовой пбверхности, или ух половин 1 се установлен зм с полуосесателлитаминями 4 и 5 ловине 2 корческая поакрывающаясяестерня 4 ускорпуса и име нения 8 в соеорпуса и крыш- севой шестережду уплотнения- в полости 9, 6 97767В цилиндрической полости 9 на стенке половины 2 корпуса и торцевой поверхности крышки 3 выполнены соответственно кулачки 12 и 13, Кулачки 13 на крышке 3 представляют собой зеркальное изображение кулачков 12 (см, фиг. 3) или же смещены относительно кулачков 12 на половину их шага, По наружному диаметру диска выполнено гидравлическое уплотнение 14, а на торцах (боковых поверхностях) по 1 О окружности выполнены кулачки 15 и 16. Причем кулачки 15 на одной торцовой поверхности диска или смешены относи" тельно кулачков 16 на другой торцовой, поверхности диска на половину их шага или же, если кулачки 12 и 13 смещены друг относительно друга на половину шага их, представляют зеркальное иэображение кулачков 16,Кроме того, В диске выполнено одно или несколько дроссельных отверстий 17, соединяющих разделенные диском 11 левую и правую части полости 9.При появлении разности скоростей между корпусом дифференциала и полуосевой шестерней 4 диск 11 поворачивается вместе с полуосевой шестерней 4 относительно корпуса дифферен-. циала и, взаимодействуя кулачками .15 и 16 с кулачками 12 и 13 корпуса дифференциала, одновременно с вращением совершает возвратно-поступательное движение вдоль своей оси вращения. Происходит это следуюцим образом, Предположив, что в процессе врашения диска 1.1 его участок (см, фиг, 3) стремится перемешаться вверх, получаем, что кулачки 15 диска будут прижиматься к кулачкам 12 корпуса и скользить по ним в направлении 40 вправо-вверх (согласно фиг, 3),. - вследствие чего справа от диска 11будет происходить сжатие рабочей жидкости, Так будет продолжаться вплоть до перемещения диска в самое крайнее 45 правое положение, когда кулачки 12 и 15 выйдут из зацепления друг с дру. гом, После этоГо начнут взаимодействовать кулачки 16 и 13 и диск 11 будет перемешаться влево-вверх, сжимая 5 О рабочую жидкость слева от себя (см. фиг. 2) . Так будет продолжаться до прихода диска в крайнее левое поло"жение, после чего наступит новыйцикл его возвратно-поступательногодвижения,Возникающее при этом давление рабочей жидкости препятствует возвратно-поступательному, а значит, и вращательному движению диска, что в конечном счете, препятствует избыточному проявлению дифференциальногоэффекта,Энергоемкость блокировочного устройства, определяемая рабочим объемом гидронасоса, выше, чем у другихконструкций блокировочных устройств,что обусловлено значительным увеличением рабочего объема данного устройства при сохранении габаритных размеров дифференциала,Формула изобретения1, Самоблокируюшийсядифференциал, содержащий корпус, дифференциальный механизм и устройство для самоблокировки,выполненное в виде гидронасоса с поршнем, о т л и ч а ю щ и й с я тем, что, с целью упрошения его конструкции, поршень выполнен в виде кольцевого диска с дроссельными отверстиями и кулачками, расположенными на обоих торцах диска, и установлен с возможностью осевого перемещения вдоль одного иэ валов дифференциального механизма., а на двух торцовых поверхностях корпуса выполнены соответствующие кулачки, взаимодействуюшие с кулачками диска.2, Самоблокирующийся дифференциал по п, 1, о т л и ч а ю щ и й с я тем, что кулачки на одной торцовой поверхности диска смещены относительно кулачков другой торцовой поверхности, или кулачки на одной торцовой поверхности корпуса смещены относительно кулачков, другой торцовой поверхности на половину их шага,источники информации,принятые во внимание при экспертизе 1, Патент США Р 3393582,кл, 74-711, 1966 (прототип),697767 Составитель Л. Бушмарин3 биетова Тех е 1.Ковалева Ко екто И, Вигул т илиал ППП ф.Патент, г, Ужгород, Ул. Проектная Заказ 6901/26 Т ЦНИИПИ Государс по делам изо 113035 Москвараж 607 венного ретений ХР комите и открская ПодписиСССРийаб, 4 5
