Устройство для срезания и направленного повала деревьев

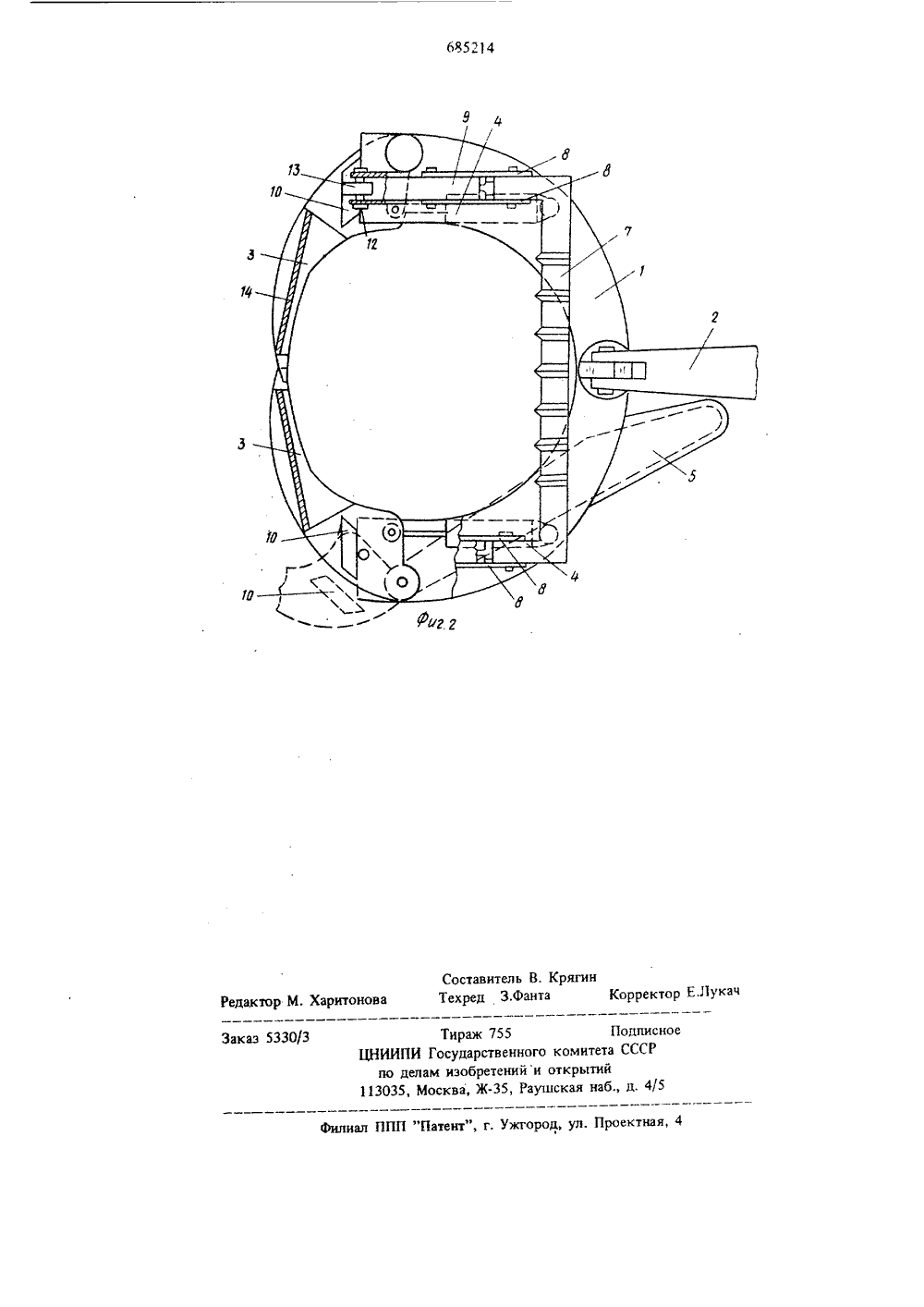

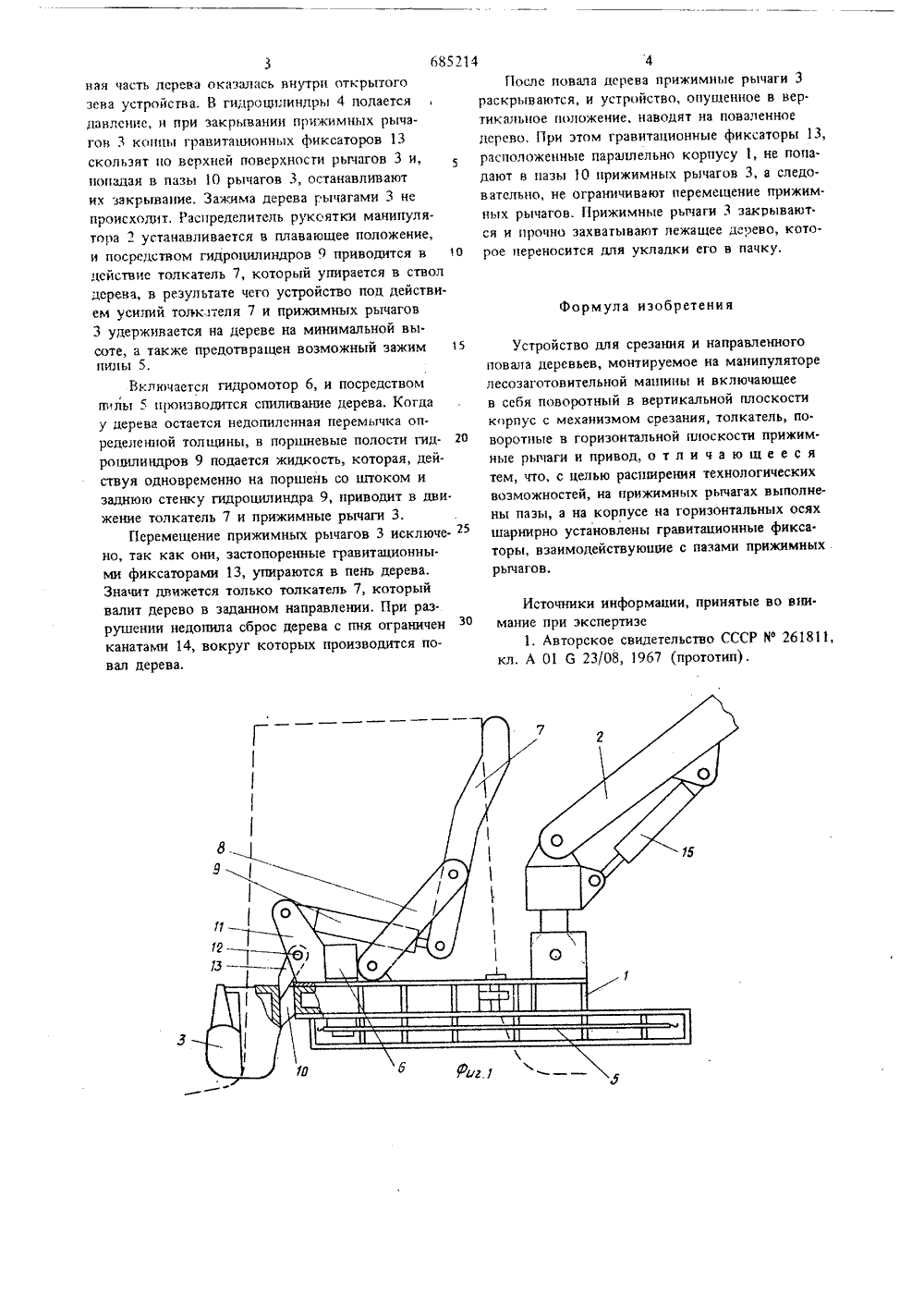

,хЪА 01 6 2308 исосдинением заявки Рй -дерстееккак кеметвтСССРделам кзебретвееек еткрьтей.,:бэ 4,037 4088.8) икования описани Дата оп) Автор обретения ентральньЙ научно-исследовательский и проето-ко.грукторск й институт мсханизации и знергетики лесной промышленности(7 ) Заявитель АВЛЕННОГС АНИЯ 1В(54) УСТРОЙСТВО ДЛЯ СР ПОВАЛА ДЕРЕВобретение может бьггь использовано самоходных лесозаготовительных машинах.Известно устройство для срезания и направленного повала деревьев, монтируемое на манипуляторе лесозаготовительной машины и включающее в себя поворотный в вертикальной плоскости корпус с механизмом срезания, толкатель,поворотные в горизонтальной плоскости рычагии привод 1,Цель изобретения - расширение технолопточеских возможностей.Это достигается тем, что на прижимныхрычагах выполнены пазы, а на корпусена горизонтальных осях шарнирно установленыгравитационные фиксаторы, , взаимодействующиес пазами прижимных рычагов.1На фиг. 1 приведено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, внд сверху,Устройство включает в себя поворотный ввертикальной плоскости корпус 1, смонтирован 20ный на манипуляторе 2 лесозаготовительной машины. В нижней части корпуса 1 шарнирно установлены поворотные в горизонтальной плоскости прижимные рычаги 3, приводимые в дей. летень М 34 (у) уд) б 3403 б 4 ствие гидроцнлнндрами 4, В средней части корпуса размещен механизм срезашя в видс цепной пилы 5, работаюшс 1 от гл 1 омотора б, а на верхней части корпуса расположен толкатель 7 выполненный в виде поворотной П.образной рам ки, шарнирно соединепой с корпусом при помо щи двух тяг 8 и двух гидроцллпндров 9. На каж дом прижимном рычаге 3 выполненъпазы 10, а на корпусе 1 смонтированы кронштейны 11, на которых закреплены горизонтальные оси 12 с шарнирно установленными на нх гравитационными фиксаторами 13. Сверху на концах прн. жимных рычагов 3 установленъканаты 14, предназначенные для устранения неуправляемого сбро са с лня комля дерева. Поворот в вертикальной плоскости корпуса 1 с размещенными на нем рабочими органами осуществляется посредством гидроцилиндра 15.Устройство работает следующим образом.Прижимные рычаги 3 разводят, и устройство при горизонтальном положении корпуса 1 с помощью манипуляторанаводят иа стоящее дерево так, чтобы нижняя часть прижимных рыча гов находилась у поверхности земли, а прикорн685214 Формула изобретения ная часть дерева оказалась внутри открытогозева устройства. В гидроцилиндры 4 подаетсядавление, и при закрывании прижимных рычагов 3 конши гравитационных фиксаторов 13скользят по верхней поверхности рьгигов 3 и,попадая в пазы 10 рычагов 3, останавливаютих закрьгвание. Зажима дерева рычагами 3 непроисходит, Распределитель руксятки манипулятора 2 устанавливается в плавающее положение,и посредством гидроцилиндров 9 приводится в 10действие толкатель 7, который упирается в стволдерева, в результате чего устройство под действием усилий тогькателя 7 и прижимных рычагов3 удерживается на дереве на минимальной вы.соте, а также предотвращен возможный зажим 1пилы 5. Включается гидромотор 6, и посредством пилы 5 производится спиливание дерева. Когда у дерева остается недопиленная перемычка определенной толщины, в поршневые полости гид роцилиндров 9 подается жидкость, которая, действуя одновременно на поршень со штоком и заднюю стенку гидроцилиндра 9, приводит в дви. жение толкатель 7 и прижимные рычаги 3,Перемещение прижимньх рычагов 3 исключе но, так как они, застопоренные гравитационными фиксаторами 13, упираются в пень дерева.Значит движется только толкатель 7, который валит дерево в заданном направлении. При разрушении недопила сброс дерева с пня ограничен канатами 14, вокруг которых производится повал дерева. 4После повала дерева прижимные рычаги 3 раскрываются, и устройство, опущенное в вер. тикальное положение, наводят на поваленное дерево. При этом гравитационные фиксаторы 13, расположенные параллельно корпусу 1, не попадают в пазы 10 прижимных рычагов 3, а следо. вательно, не ограничивают перемещение прижим. ных рычагов. Прижимные рычаги 3 закрывают. ся и прочно захватывают лежащее дерево, кото. рое переносится для укладки его в пачку. Устройство для срезания и направленного повала деревьев, монтируемое на манипуляторе лесозаготовительной машины и включающее в себя поворотньй в вертикальной плоскости корпус с механизмом срезания, толкатель, по. воротные в горизонтальной плоскости прижимные рычаги и привод, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, на прижимных рычагах выполнены пазы, а на корпусе на горизонтальных осях шарнирно установлены гравитационные фикса. торы, взаимодействующие с пазами прижимных. рычагов. Источники информации, принятые во вни.мание при экспертизе1. Авторское свидетельство СССР Иф 261811,кл. А 01 6 23/08, 1967 (прототип).685214 рректор Е 31 укач Тираж 755 ЦНИИПИ Государственного ком по делам изобретенийи откр 113035, Москва, Ж.35, Раушская
