Повала деревьев к закрепленияих

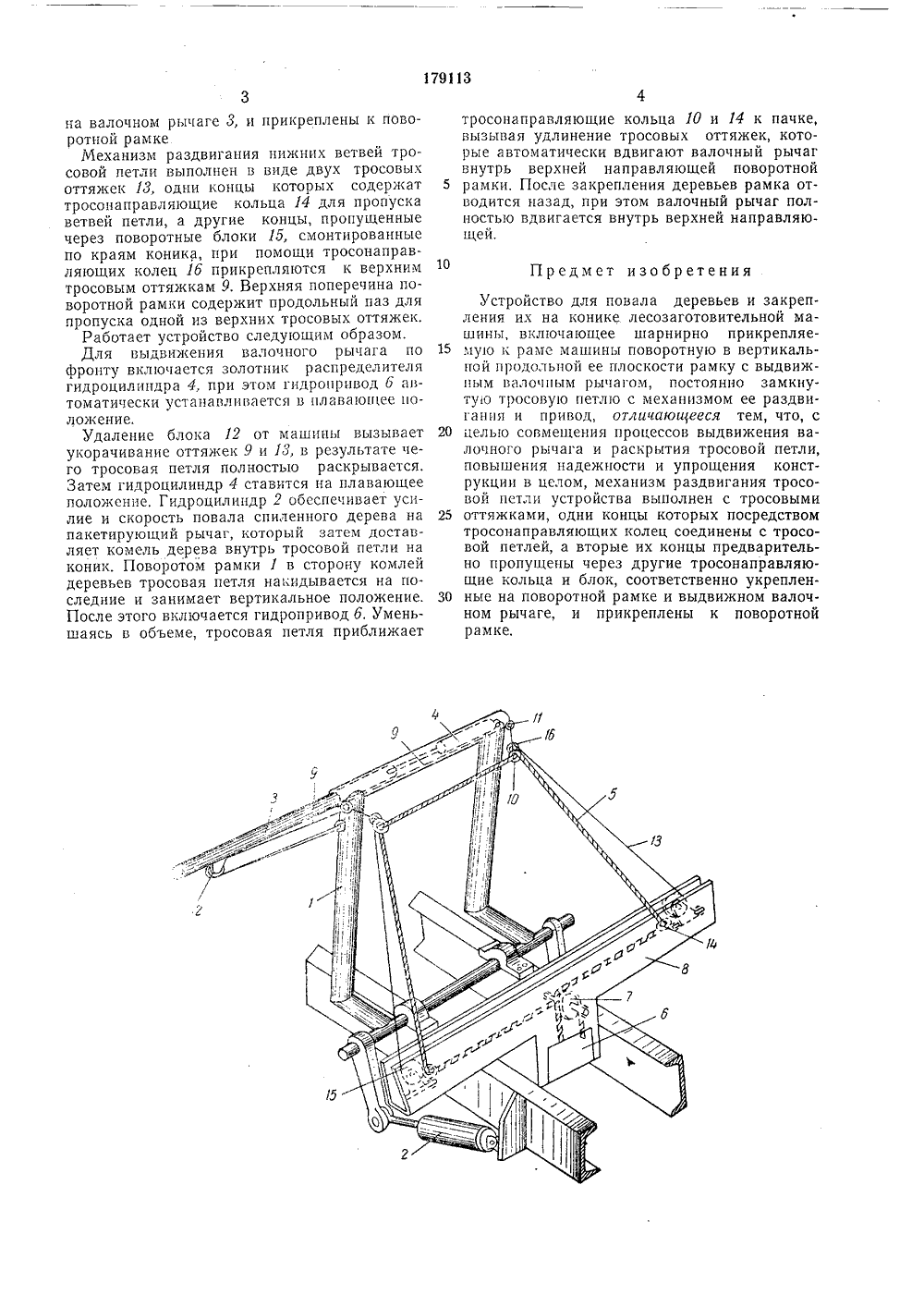

ОПИСАНИЕ )79 ППИЗОБРЕТЕНИЯ Союз СоветскивСоциалистических Реслуслик К АВТОР(:КОМУ СВИДЕТЕЛЬСТВУ Кл. 451, 23 с Зависимое от авт. свидетельстваЗаявлено 29,111.1965 ( 949638/29-14),с присоединением заявкиПриоритетОпубликовано 03.1.1966. Бюллетень4Дата опубликования описания 30.111.1966 11 пк А 01 д Комитет ао делам зооретений и открытий.364.9 (088.8) орн Совете Министре СССР. Дроздовский, В. П. Коломинов,и Ю. Г. Аргам Ленинградская ордена Ленина ле имени С. М. Кмогаев Заявитель отехническая академирова устРайство для повАлА деревьев и. ЗАкреплени ИХ НА КОНИКЕ ЛЕСОЗА 10 ТОВИТЕЛЬНОИ МАЮИНЫлены и поворотной валочном рычаге, и прикреп рамке.На чертеже представлено ройство с выдвинутым по рычагом и раскрытой тросУстройство включает вал закрепляющий механизм в ли с механизмом ее раздвиг описываемое устфронту валочиым овой петлей.очный механизм и виде тросовой петаиия,ас ых е- иИзобретение относится к устройствам для повала деревьев и закрепления их на конике лесозаготовительной машины и может применяться в составе технологического оборудования валочно-трелевочных машин, производящих повал деревьев на приемный пакетирующий рычаг с последующим подъемом комля дерева на коник,Известно устройство для повала деревьев и закрепления их на конике лесозаготовительной машины, включающее шарнирно прикрепляемую к раме машины поворотную в вертикальной продольной ее плоскости рамку с выдвижным валочным рычагом, постоянно замкнутую тросовую петлю с механизмом ее раздвигания и привод.Цель изобретения - упростить конструкцию в целом, повысить его надежность в работе, а также обеспечить одновременное выдвижение валочного рычага и раскрытие тросовой петли. Для достижения этого механизм раздвигния тросовой петли устройства выполнентросовыми оттяжками, одни концы которпосредством тросонаправляющих колец содинены с тросовой петлей, а другие предвартельно пропущены через другие тросонаправляющие кольца и блок, соответственно укрепленные на поворотной рамке и выдвижном 10 Валочный механизм включает рамку 1, поворотную в вертикальной продольной плоскости машины при помощи гидроцилиндра 2.Верхняя поперечина этой рамки содержит валочный рычаг 8, выдвигаемый по фронту гид роцилиндром 4. Закрепляющий механизм содержит постоянно замкнутую тросовую петлю 5, закрепленную концами на барабане лебедки с гидроприводом 6 или на другом приводном механизме. Ветви тросовой петли 5 20 пропущены через тросонаправляющие блоки 7, смонтированные в средней части коника 8, и через механизмы раздвигания верхней и нижней ветвей тросовой петли. Механизм раздвигания верхней ветви тросовой петли вы полнен в виде двух тросовых оттяжек 9, несущих на одном конце тросонаправляющие кольца 10, а противоположные концы пропущены через тросонаправляющие кольца 11, смонтированные на верхней поперечине пово ротной рамки, через блок 12, смонтированныйна валочном рычаге 3, и прикреплены к поворотной рамке.Механизм раздвигания нижних ветвей тросовой петли выполнен в виде двух тросовых оттяжек 13, одни концы которых содержат тросонаправляющие кольца 14 для пропуска ветвей петли, а другие концы, пропущенные через поворотные блоки 15, смонтированные по краям коника, при помощи тросонаправляющих колец 1 б прикрепляются к верхним тросовым оттяжкам 9. Верхняя поперечина поворотной рамки содержит продольный паз для пропуска одной из верхних тросовых оттяжек,Работает устройство следующим образом.Для выдвижения валочного рычага по фронту включается золотник распределителя гидроцилипдра 4, при этом гидронривод б автоматически устанавливается в плавающее положение.Удаление блока 12 от машины вызывает укорачивание оттяжек 9 и 13, в результате чего тросовая петля полностью раскрывается. Затем гидроцилиндр 4 ставится на плавающее положение. Гидроцилиндр 2 обеспечивает усилие и скорость повала спиленного дерева на пакетирующий рычаг, который затем доставляет комель дерева внутрь тросовой петли на коник. Поворотом рамки 1 в сторону комлей деревьев тросовая петля накидывается на последние и занимает вертикальное положение. После этого включается гидропривод б. Уменьшаясь в объеме, тросовая петля приближает тросонаправляющие кольца 10 и 14 к пачке, вызывая удлинение тросовых оттяжек, которые автоматически вдвигают валочный рычаг внутрь верхней направляющей поворотной 5 рамки. После закрепления деревьев рамка отводится назад, при этом валочный рычаг полностью вдвигается внутрь верхней направляющей.10Предмет изобретенияУстройство для повала деревьев и закрепления их на конике лесозаготовительной машины, включающее шарнирно прикрепляе мую к раме машины поворотную в вертикальной продольной ее плоскости рамку с выдвижным валочным рычагом, постоянно замкнутую тросовую петлю с механизмом ее раздвигання и привод, отличающееся тем, что, с 20 целью совмещения процессов выдвижения валочного рычага и раскрытия тросовой петли, повышения надежности и упрощения конструкции в целом, механизм раздвигания тросовой петли устройства выполнен с тросовыми 25 оттяжками, одни концы которых посредствомтросонаправляющих колец соединены с тросовой петлей, а вторые их концы предварительно пропущены через другие тросонаправляющие кольца и блок, соответственно укреплен ные на поворотной рамке и выдвижном валочном рычаге, и прикреплены к поворотной рамке.
