Устройство для срезания и повала деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

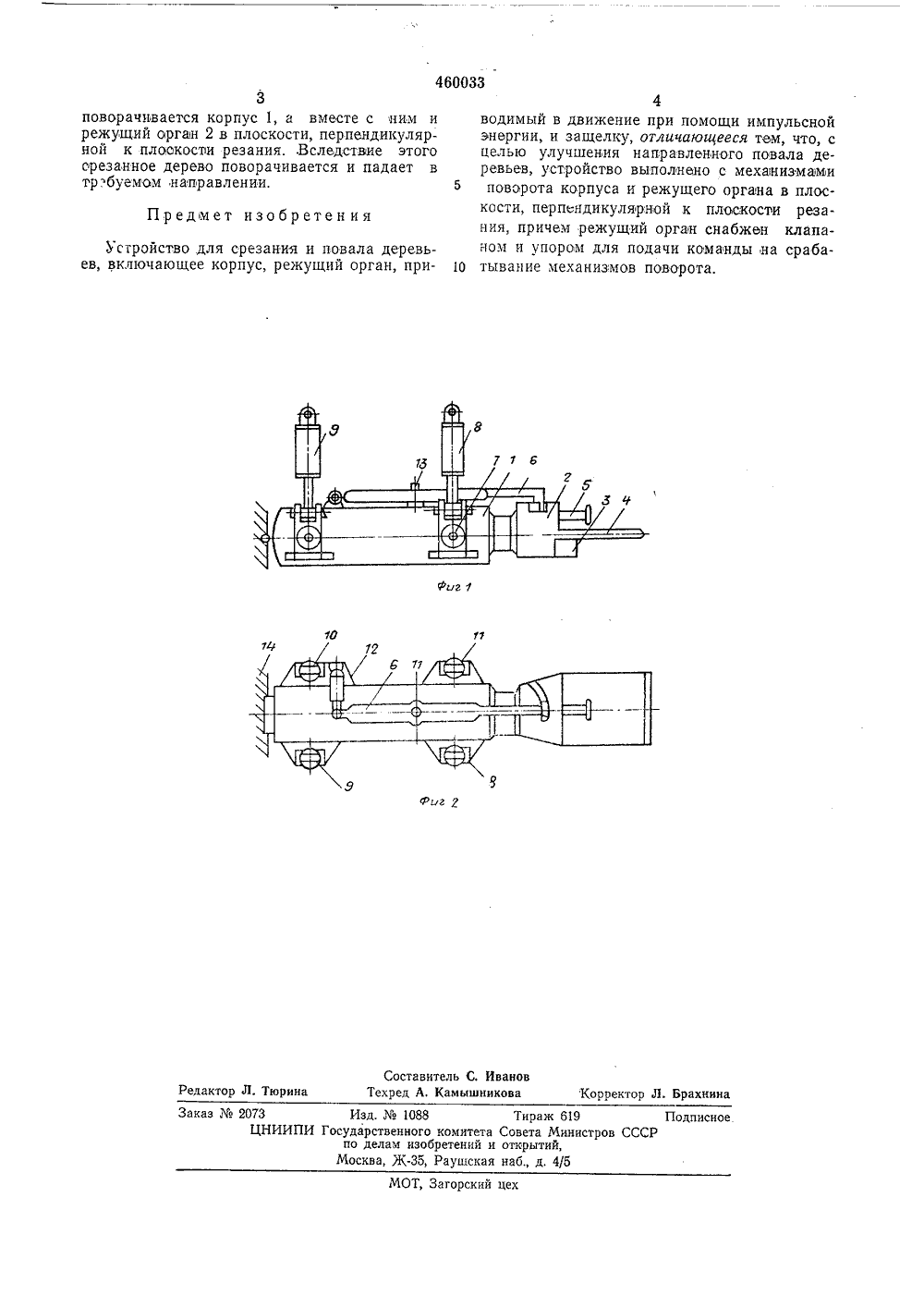

ко.- ", 4 БА 46 ООЗЗ Союз СоветскихСоциалистическихРеспублик ОП,ИКАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М,Кл. А 01 о 23/О Государственный комитетСовета Министров СССРпо делам изобретенийи открытий 6 (088.8)Н, Меньшиков, В. В. Захаров и В. В. Сабо Ленинградская ордена Ленина лесотехническая академи имени С. М, Кирова(54) УСТРОЙСТВО ДЛЯ СРЕЗАН ПОВАЛА ДЕРЕВЬЕ 1Изобретение относится к лесистому хозяйству и лесозаготовкам и предназначено, например, для использования на лесосечных работах при механизированной валке деревьев.Фж 493Известно устройство для срезания и повала деревьев, в котором режущий орган надвигается на дерево с большой скоростью исрезает его, так называемое импульсное резание. Оно содержит корпус, режущий орган,приводимый в движение при помощи импульсной энергии, и защелку. При подводе успройства к дервву огкрываются защелки и режущий орган - нож с большой скоростью надвигается на дерево и срезает его. Однакоизвесгным устройством невозможно производить направленную валку срезанных деревьев в любом направлении,Описываемое устройство отличается тем,что оно выполнено с механизмами поворотакорпуса и режущего органа в плоскости, перпендикулярной к плоскости резания, причемрежущий орган снабжен клапаном и упоромдля подачи команды на срабатывание механизмов поворота. Это улучшает направленный повал деревьев.На фиг. 1 изображено описываемое устройство, вид сбоку; на фиг. 2 - то же, план.Устройство содержит корпус 1 с вмонтированным внутри энергоносителем, режущий орган 2 с упором 3 и ножом 4, клапан 5, защелку 6, шарниры 7, механизмы поворота 8, 9, 10 и 11, двигатель силового цилиндра 12, ось 13 и упор 14. Упор 3 связан с ножом 4 и предназначен для мгновенной остановки режущего органа 2 после перерезания ствола дерева ножом 4. Клапан 5 смонтирован на режущем органе 2 и предназначен для мгновенного включения механизмов поворота 8, 9, о 10, 11 по окончании перерезания ствола дерева, Включенне механизмов поворота 8, 9, 10 и 11 производится с помощью электромеханической или другой приводной системы (на чертежах не показана). Режущий орган 2 1 удерживаетсч во взведенном положении с помощью защелки 6, управляемой посредством двигателя силового цилиндра 12, Режущий орган 2 вместе с корпусом 1 через шарниры 7 подвешен на механизмах 8, 9, 10 и 11 и упирается в упор 14.При подводе устройства к дереву огкрьевается защелка 6, и режущий орган 2 вместе с упором 3, ножом 4 и клапаном 5 надвигается на ствол дерева, По окончании перерезания 25 ствола упор 3 упирается в пень, а клапан 5доходит до ствола дерева и включает приводную систему механизмов 8, 9, 10, 11, причем включение последних производится попарно: 9 - 10, 8 - 11, 8 - 9 или 10 - 11, При включениями ЗО соответствующей пары механизмов поворота. Тю Корректор Л. Брахнина2073 ЦНИИПИ Гос зд.1088арственного комитет делам изобретенийква, Ж, Раушска Тираж 619Совета Мннистоткрытий,наб., д, 4/5 ПодпиСССР МОТ, Загорский це 3поворачивается корпус 1, а вместе с ним и режущий оргали 2 в плоскости, перпендикулярной к плоскостями резанияВследствие этого срезанное дерево поворачивается и падает в тр. буемом направлении. Предмет изобретен ия Устройство для срезания и повала деревьев, включающее корпус, режущий орган, при 4водимый в движение при помощи импульсной энергии, и защелку, отличающееся тем, что, с целью улучшения направленного повала деревьев, устройство выполнено с меха 1 низмами 6 поворота корпуса и режущего органа в плоскости, перпендикулярной к плоскости резания, причем режущий орган снабжен клапаном и упором для подачи команды на сраба тывание механизмов поворота.
СмотретьЗаявка
1883860, 16.02.1973
ЛЕНИНГРАДСКАЯ ОРДЕНА ЛЕНИНА ЛЕСОТЕХНИЧЕСКАЯ АКАДЕМИЯ ИМ. С. М. КИРОВА
МЕНЬШИКОВ ВЛАДИМИР НИКОЛАЕВИЧ, ЗАХАРОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, САБОВ ВАСИЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: деревьев, повала, срезания
Опубликовано: 15.02.1975
Код ссылки
<a href="https://patents.su/2-460033-ustrojjstvo-dlya-srezaniya-i-povala-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для срезания и повала деревьев</a>
