Шипцы для изготовления стоматологических бандажных колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

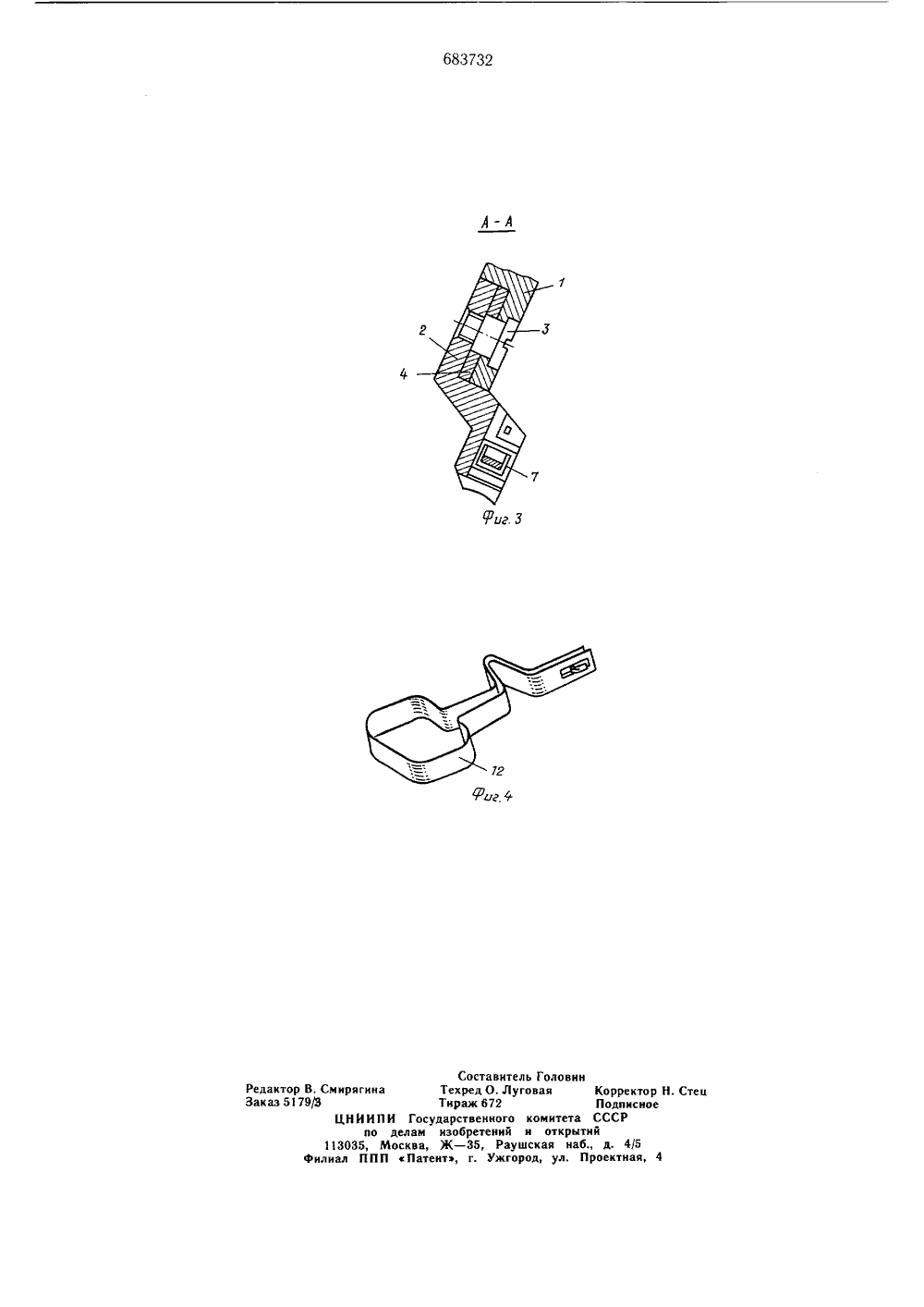

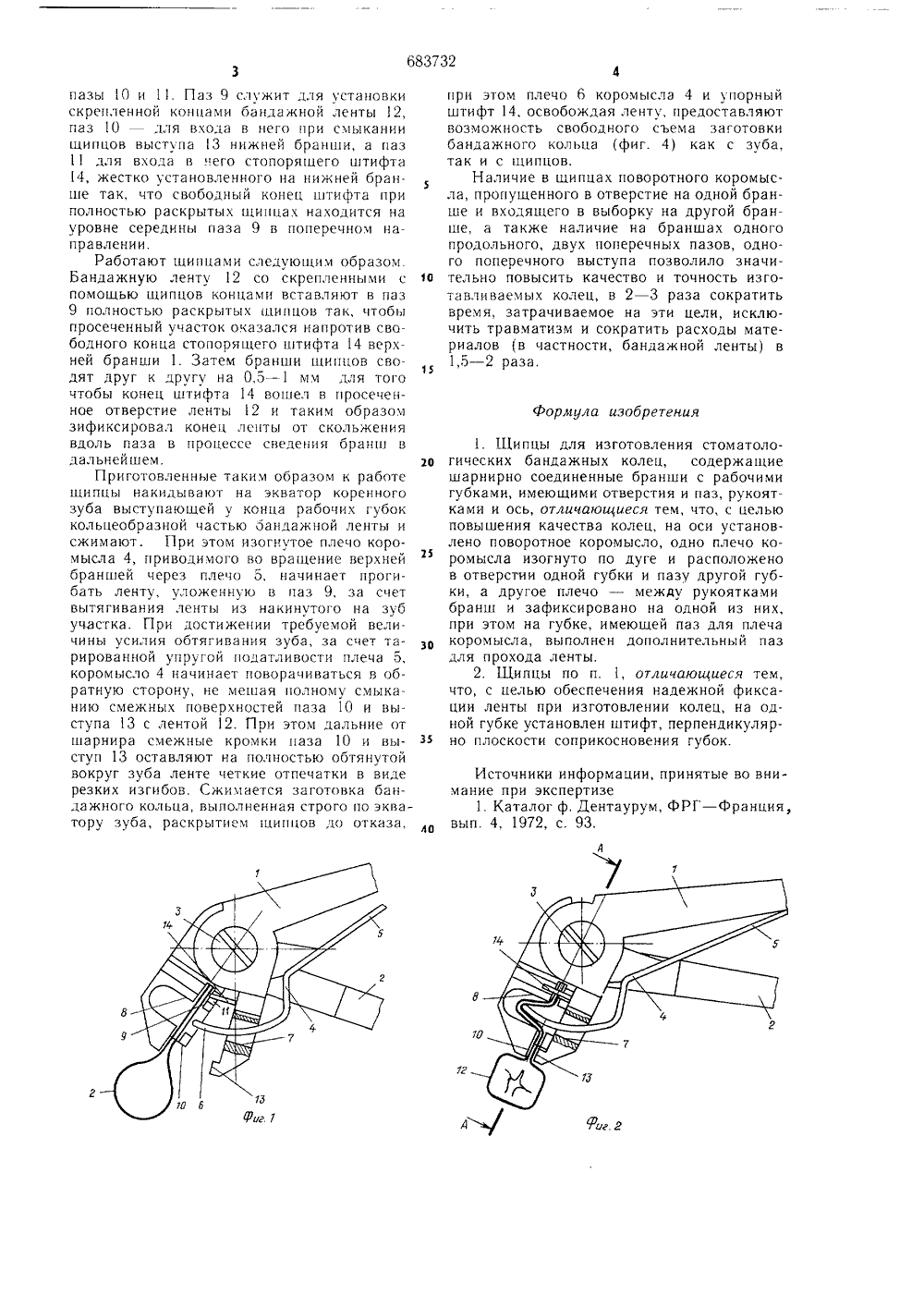

Е 1 т РО П М С-"А-Н И Е пщ 683732ИЗОБРЕТЕН ИЯ Союз Советских Социалистицеских Республик(23) Приоритет -дарстввннын квинтетСССРделам нэдбретвннйн дткрытнй Опубликовано 15.09.79. Бюлл Дата опубликования описания 53) УДК 616.313. М. Акод би сесоюзный научно-исследовательский институт медицинских инструментов(54) ШИПЦЫ ДЛЯ ИЗГОТОВЛЕНИЯ СТОМАТОЛОГИЧЕСКИХ БАНДАЖНЪХ КОЛЕЦИзнике,наченн обретение относится к медицинскои теха именно к инструментарию, предназому для работ с бандажной лентой.Известны щипцы для изготовления стоматологических бандажных колец, содержащие шарнирно соединенные бранши с рабочими губками, имеющими отверстия и паз, рукоятки и ось 1.Однако такие щипцы недостаточно качественно изготавливают кольца из-за того, что процесс снятия мерки с экватора, вследствие жесткости тяговых, силовых участков щипцов, происходят надрыв краев ленты, обрыв ленты, недостаточное обжатие зуба лентой и нечеткое отпечатывание кромок щипцов на месте будущей пайки кольца, ввиду невозможности полного сведения рабочих губок во избежание надрыва или обрыва ленты.Целью изобретения является повышение качества колец и обеспечение надежной фиксации ленты при изготовлении колец.Поставленная цель достигается тем, что на оси установлено поворотное коромысло. Одно плечо этого коромысла изогнуто по дуге и расположено в отверстии одной губки и пазу другой губки, а другое плечо между рукоятками бранш и зафиксировано на одной из них. При этом на губке, имеющей паз для плеча коромысла, выполнен дополнительный паз для прохода ленты, Кроме того, на одной губке установлен штифт перпендикулярно плоскости соприкосновения губок.На фиг. 1 изображена рабочая часть щипцов для изготовления стоматологических бандажных колец в раскрытом до отказа положении с уложенной в продольный паз заготовкой; на фиг. 2 - рабочая часть щипцов в сведенном положении с обтянутой вокруг зуба бандажной лентой; на фиг. 3 - сечение А - А фиг, 2; на фиг, 4 - снятая с зуба и с щипцов, обтянутая вокруг зуба, заготовка бандажного кольца,Щипцы содержат верхнюю и нижнюю бранши 1 и 2, соединенные осью 3. Между браншами на оси 3 установлено с возможностью поворота поворотное коромысло 4. Плечо 5 коромысла расположено между браншами и зафиксировано на одной из них, а плечо 6 изогнуто и установлено в отверстии 7 нижней бранши 2 и в выборке 8 верхней бранши 1. На верхней бранше 1 выполнены продольный паз 9 и поперечныепазы 0 и 11. Паз 9 служит для установки скрепленной концами бандажной ленты 12, паз 10 для входа в него при смыкании щипцов выступа 13 нижней бранши, а паз 11 для входа в него стопорящего штифта 14, жестко установленного на нижней бранше так, что свободный конец штифта при полностью раскрытых щипцах находится на уровне середины паза 9 в поперечном направлении.Работают щипцами следующим образом. Бандажную ленту 12 со скрепленными с 1 о помощью щипцов концами вставляют в паз 9 полностью раскрытых гципцов так, чтобы просеченный участок оказался напротив свободного конца стопорящего штифта 14 верхней бранши 1. Затем бранши щипцов сводят друг к другу на 0,5 - 1 мм для того чтобы конец штифта 14 вошел в просеченное отверстие ленты 12 и таким образом зификсировал конец ленты от скольжения вдоль паза в процессе сведения бранш в дальнейшем. оПриготовленные таким образом к работе щипцы накидывают на экватор коренного зуба выступающей у конца рабочих губок кольцеобразной частью оандажной ленты и сжимают. При этом изогнутое плечо коромысла 4, приводимого во вращение верхней браншей через плечо 5, начинает прогибать ленту, уложенную в паз 9, за счет вытягивания ленты из накинутого на зуб участка. При достижении требуемой величины усилия обтягивания зуба, за счет тарированной упругой податливости плеча 5, коромысло 4 начинает поворачиваться в обратную сторону, не мешая полному смыканию смежных поверхностей паза 10 и выступа 13 с лентой 12. При этом дальние от шарнира смежные кромки паза 10 и выступ 13 оставляют на полностью обтянутой вокруг зуба ленте четкие отпечатки в виде резких изгибов. Сжимается заготовка бандажного кольца, выполненная строго по экватору зуба, раскрытием щипцов ло отказа, щ при этом плечо 6 коромысла 4 и упорный штифт 14, освобождая ленту, предоставляют возможность свободного съема заготовки бандажного кольца (фиг. 4) как с зуба, так и с щипцов.Наличие в щипцах поворотного коромысла, пропущенного в отверстие на одной бранше и входящего в выборку на другой бранше, а также наличие на браншах одного продольного, двух поперечных пазов, одного поперечного выступа позволило значительно повысить качество и точность изготавливаемых колец, в 2 3 раза сократить время, затрачиваемое на эти цели, исключить травматизм и сократить расходы материалов (в частности, бандажной ленты) в 1,5 - 2 раза.Формула изобретения1. Щипцы для изготовления стоматологических бандажных колец, содержащие шарнирно соединенные бранши с рабочими губками, имеющими отверстия и паз, рукоятками и ось, отличающиеся тем, что, с целью повышения качества колец, на оси установлено поворотное коромысло, одно плечо коромысла изогнуто по дуге и расположено в отверстии одной губки и пазу другой губки, а дружное плечо - между рукоятками бранш и зафиксировано на одной из них, при этом на губке, имеющей паз для плеча коромысла, выполнен дополнительный паз для прохода ленты.2. Щипцы по п. 1, отличающиеся тем, что, с целью обеспечения надежной фиксации ленты при изготовлении колец, на одной губке установлен штифт, перпендикулярно плоскости соприкосновения губок.Источники информации, принятые во внимание при экспертизе1, Каталог ф, Дентаурум, ФРГ - Франция, вып. 4, 1972, с. 93.683732А-АСоставитель Головин Редактор В, Смирягнна Техред О. Луговая Корректор Н. Степ Заказ 5179/3 Тираж 672 Подписное ЦН И И П И Государственного комитета СССРпо делам изобретений н открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП с Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2408873, 30.09.1976
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕДИЦИНСКИХ ИНСТРУМЕНТОВ
КАБИРОВ РИНАД ФАТХРАХМАНОВИЧ, АКОДИС ЗОРИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: A61C 7/00
Метки: бандажных, колец, стоматологических, шипцы
Опубликовано: 05.09.1979
