Стенд для ударных испытаний

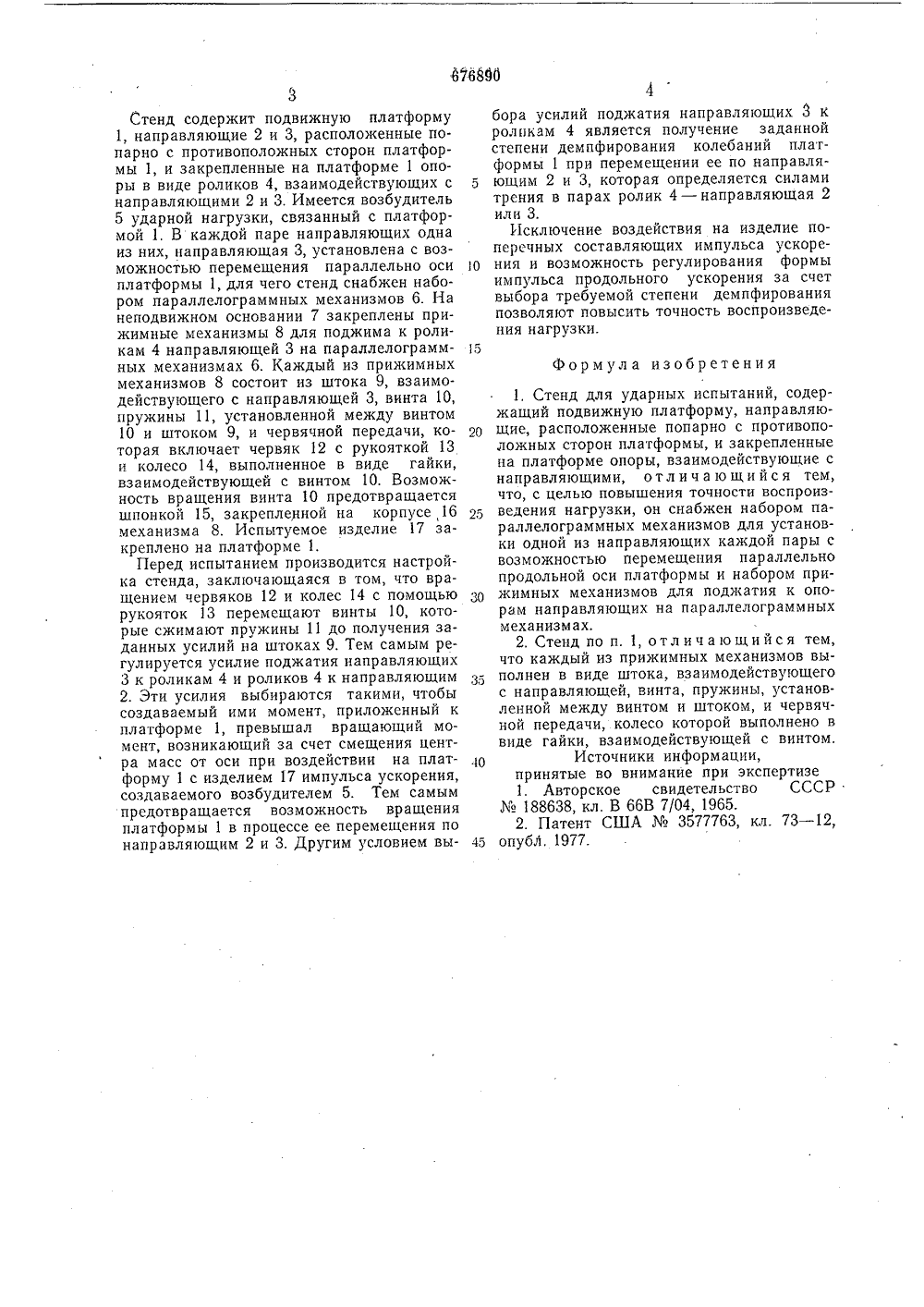

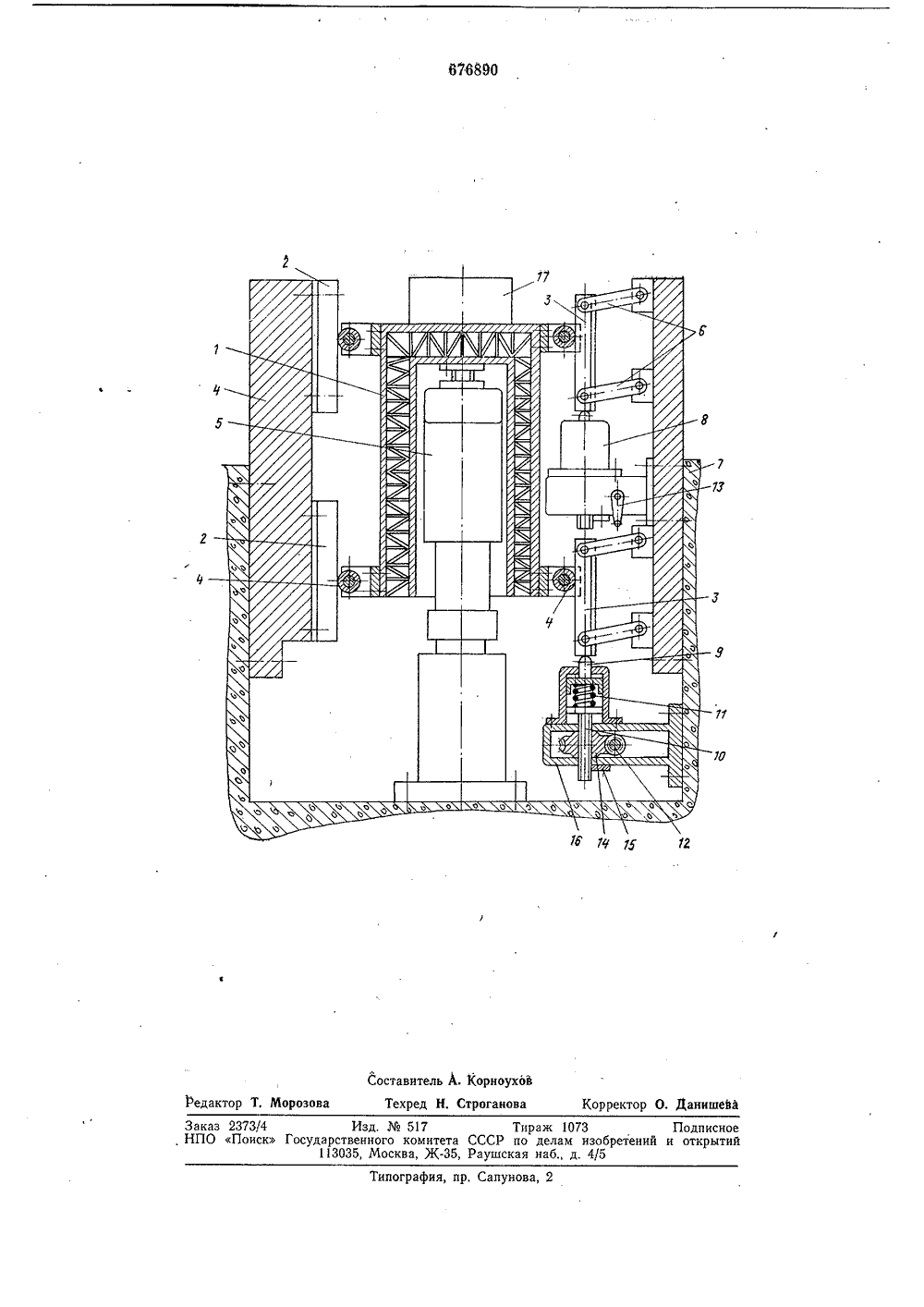

О Й И С А Н И Е (щ 676890ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к т. свид-ву23) Приоритет 3) Опубликовано 30,07.79, Бюллетень285) Дата опубликования описания 30,07.79 53) УДК 620,178.7Герасимен Диброва, В о, Р. А. Калайджян, В, И. Мальков, В. Д. Кох, . С. Санельников, Е. Ю. Шевченко, Ю. К. Сталбои В. Г, Деметриадесконструкторское бюро испытательных машин 71) Заявител Специально(54) СТЕНД ДЛЯ АРНЪХ ИСПЫТАН Изобретение относится к испытательной технике, в частности к стендам для испытания изделий на ударные нагрузки.Известны устройства, содержащие подвижную платформу, направляющие, закрепленные на платформе опоры (ролики) для взаимодействия с направляющими и набор механизмов для поджатия роликов к направляющим 11,Такие устройства позволяют жестко свя зать каждый ролик с направляющей, обеспечив отсутствие отрывов платформы от направляющих при ее движении. Однако, поскольку механизмы поджатия закреплены на платформе, использование таких устройств приводит к увеличению веса платформы. Для платформы ударного испытательного стенда это нежелательно.Ближайшим к изобретению по технической сущности и достигаемому эффекту является стенд для ударных испытаний, содержащий подвижную платформу, направляющие, расположенные попарно с противоположных сторон платформы, и закрепленные на платформе опоры, взаимодействующие с направляющими 21. Опоры выполнены в виде втулок, охватывающих цилиндрические направляющие. Между опорами и направляющими неизбежно имеется зазор. Поэтому платформа имеет возмож ность углового перемещения вокруг своего центра масс, который при установке на нее изделия, как правило, оказывается смещенным от продольной оси. Таким образом, при испытании на изделие, кроме импульса линейного ускорения, направленного по продольной оси стенда, воздействует импульс углового ускорения, искажающий заданную нагрузку. Целью изобретения является повышение точности воспроизведения нагрузки.Указанная цель достигается тем, что стенд снабжен набором параллелограммных механизмов для установки одной из направляющих каждой пары с возможностью перемещения параллельно оси платформы и набором прижимных механизмов для поджатия к опорам направляющих на параллелограммных механизмах. Для обеспечения возможности регулировки усилия поджатия каждый из прижимных механизмов выполнен в виде штока, взаимодействующего с направляющей, винта, пружины, установленной между винтом и штоком, и червячной передачи, колесо которой выполнено в виде гайки, взаимодействующей с винтом.На чертеже схематически изображен описываемый стенд.Стенд содержит подвижную платформу 1, направляющие 2 и 3, расположенные попарно с противоположных сторон платформы 1, и закрепленные на платформе 1 опоры в виде роликов 4, взаимодействующих с направляющими 2 и 3. Имеется возбудитель 5 ударной нагрузки, связанный с платформой 1. В каждой паре направляющих одна из них, направляющая 3, установлена с возможностью перемещения параллельно оси платформы 1, для чего стенд снабжен набором параллелограммных механизмов 6. На неподвижном основании 7 закреплены прижимные механизмы 8 для поджима к роликам 4 направляющей 3 на параллелограммных механизмах 6. Каждый из прижимных механизмов 8 состоит из штока 9, взаимодействующего с направляющей 3, винта 10, пружины 11, установленной между винтом 10 и штоком 9, и червячной передачи, которая включает червяк 12 с рукояткой 13 и колесо 14, выполненное в виде гайки, взаимодействующей с винтом 10. Возможность вращения винта 10 предотвращается шпонкой 15, закрепленной на корпусе 16 механизма 8. Испытуемое изделие 17 закреплено на платформе 1.Перед испытанием производится настройка стенда, заключающаяся в том, что вращением червяков 12 и колес 14 с помощью рукояток 13 перемещают винты 10, которые сжимают пружины 11 до получения заданных усилий на штоках 9. Тем самым регулируется усилие поджатия направляющих 3 к роликам 4 и роликов 4 к направляющим 2. Эти усилия выбираются такими, чтобы создаваемый ими момент, приложенный к платформе 1, превышал вращающий момент, возникающий за счет смещения центра масс от оси при воздействии на платформу 1 с изделием 17 импульса ускорения, создаваемого возбудителем 5. Тем самым предотвращается возможность вращения платформы 1 в процессе ее перемещения по направляющим 2 и 3, Другим условием выбора усилий поджатия направляющих 3 к роликам 4 является получение заданной степени демпфирования колебаний платформы 1 при перемещении ее по направляб ющим 2 и 3, которая определяется силамитрения в парах ролик 4 - направляющая 2 или 3.Исключение воздействия на изделие поперечных составляющих импульса ускоре ния и возможность регулирования формыимпульса продольного ускорения за счет выбора требуемой степени демпфирования позволяют повысить точность воспроизведения нагрузки.15Формула изобретения1, Стенд для ударных испытаний, содержащий подвижную платформу, направляющие, расположенные попарно с противоположных сторон платформы, и закрепленныена платформе опоры, взаимодействующие снаправляющими, отл ич а ю щи йся тем,что, с целью повышения точности воспроизведения нагрузки, он снабжен набором параллелограммных механизмов для установки одной из направляющих каждой пары свозможностью перемещения параллельнопродольной оси платформы и набором прижимных механизмов для поджатия к опорам направляющих на параллелограммныхмеханизмах.2, Стенд по п. 1, отличающийся тем,что каждый из прижимных механизмов выполнен в виде штока, взаимодействующегос направляющей, винта, пружины, установленной между винтом и штоком, и червячной передачи, колесо которой выполнено ввиде гайки, взаимодействующей с винтом.40 Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР188638, кл. В 66 В 7/04, 1965.2. Патент США3577763, кл. 73 - 12,45 опубЛ, 1977.6 г 6890 ставитель А. КорноуховТехред Н. Строганова Корректор О. Данишева Морозов Редак Типография, пр, Сапунова аказ 2373/4ПО Поиск Г Изд. Мз 517дарственного комитета СС 113035, Москва, Ж, Рау Тираж 1073 по делам изобретенкая наб., д. 4/5 Подписнои открыти
