Трансформатор

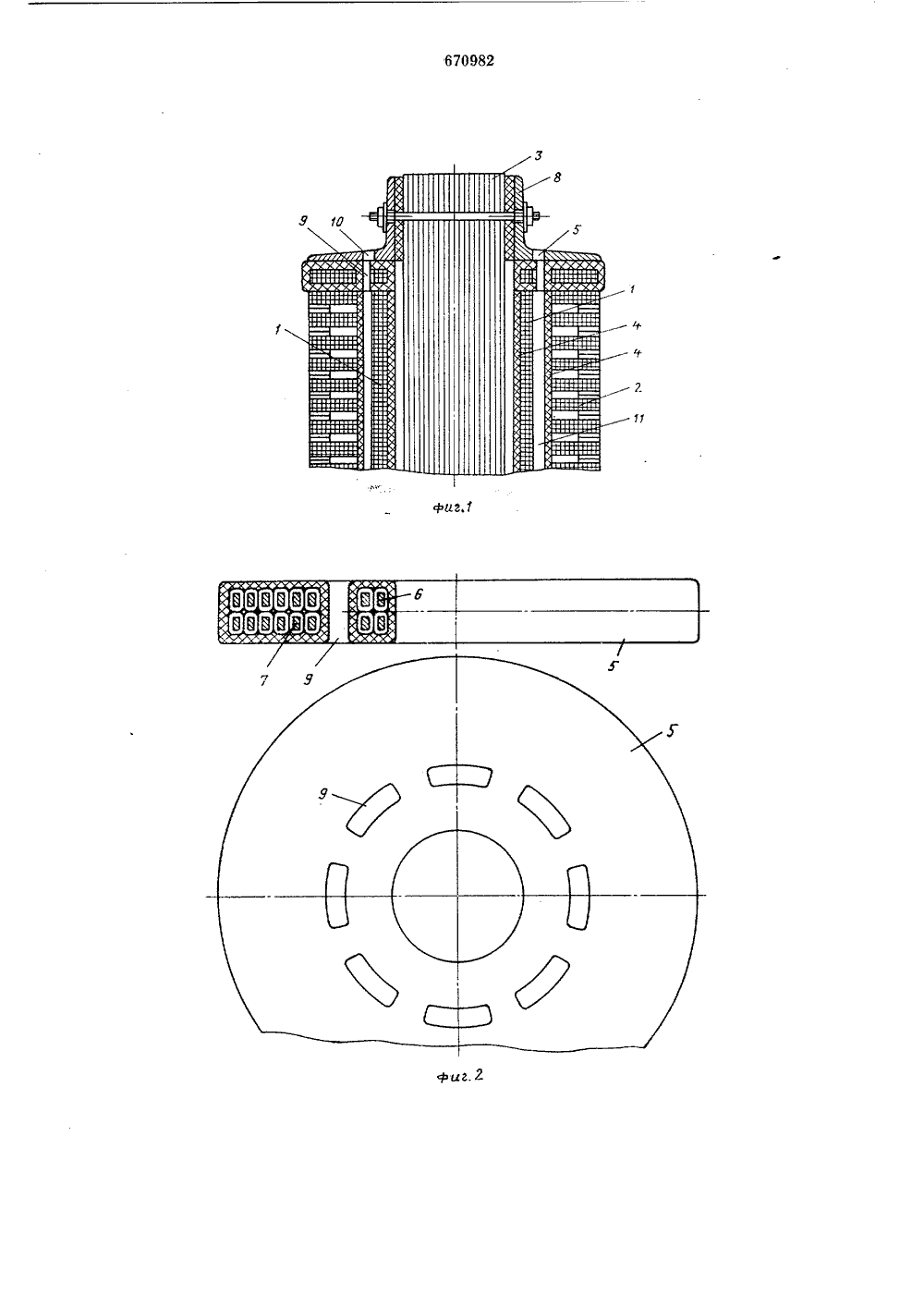

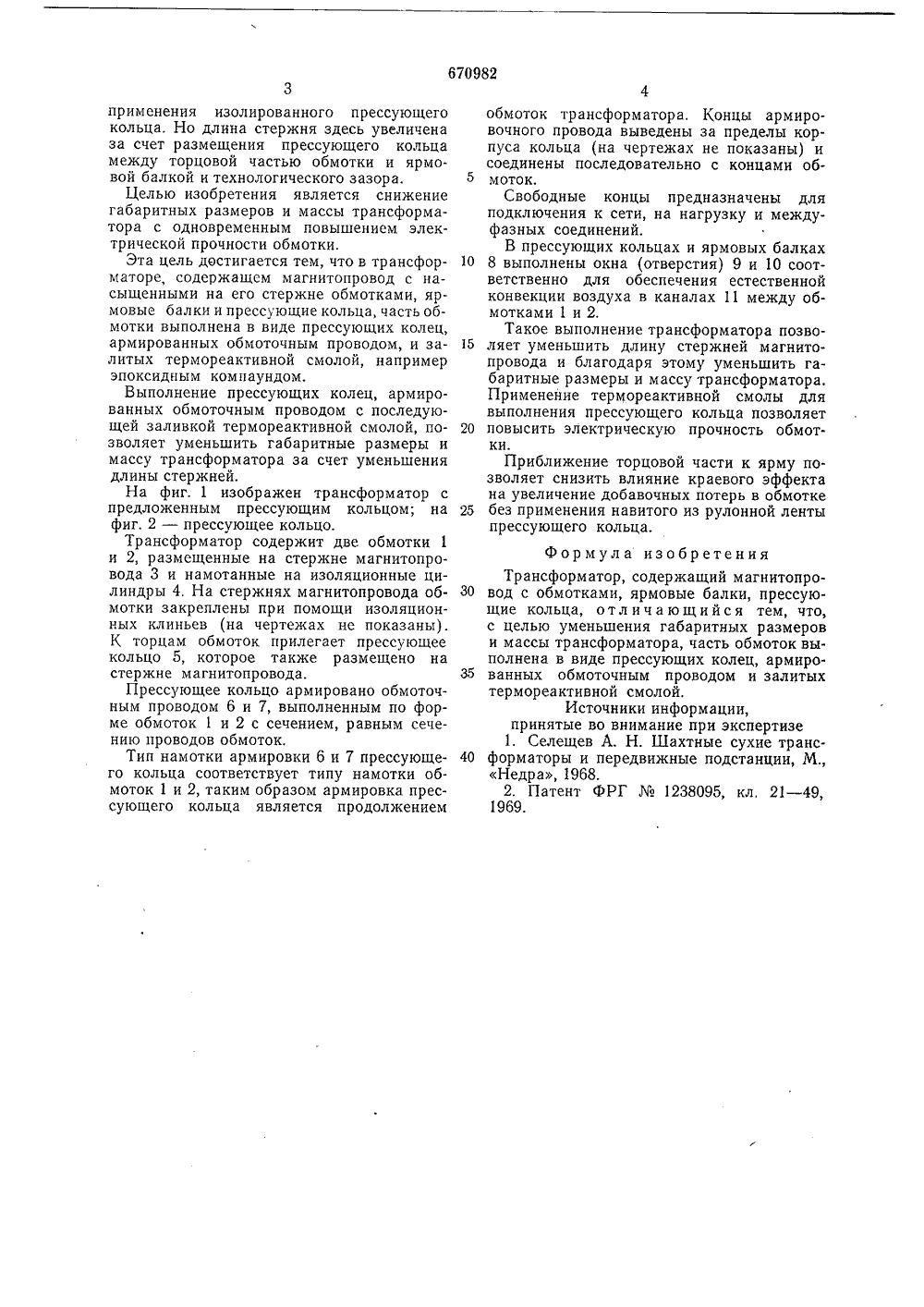

(51 01 Г 27/3 Государственный комит 23) Приоритет43) Опубликовано 30,06,79. Бюллетень2 45) Дата опубликования описания 30.06.7 СССРелам изобретений н открытий) Заявитель 54) ТРАНСф Т Изобретение относится к трансформаторам с естественным воздушным охлаждением с кремнийорганической изоляцией, в частности, предназначенным для взрывоопасных производств.Известны трансформаторы с естественным воздушным охлаждением, на кремний- органической изоляции, применяемые для электроснабжения токоприемников взрывоопасного производства 1).Рудничные трансформаторы содержат магнитопривод с насаженными на его стержни обмотками. Обмотки низшего напряжения выполняются цилиндрическими слоевыми, а обмотки высшего напряжения - непрерывными, катушечными. Для обмоток в рудничных трансформаторах применяется провод с кремнийорганической изоляцией. Обмотки наматываются на стеклотекстолитовых цилиндрах,В качестве межкатушечной изоляции применяются фарфоровые или стеклотекстолитовые прокладки. Для крепления обмоток и ярм магнитопровода применяются ярмовые балки. Торцы обмоток выравнивают при помощи выравнивающих колец, выполняемых из стеклотекстолитовых реек, размещенных в каналах обмотки.Сжатие обмоток в осевом направлении осуществляется прессующими кольцами при помощи прессующих болтов и шпилек, стя гивающих ярмовые балки. Прессующие кольца выполняются из металла с разреза ми для исключения короткозамкнутого вит 5 ка.Применение металлических прессующихколец в связи с необходимостью обеспечения изоляционных промежутков между торцом обмотки и прессующим кольцом, а так же технологических - между кольцом иярмом магнитопроводов приводит к увеличению длины стержня магнитопровода, габаритных размеров и массы. Наличие большого числа фарфоровых прокладок, прессу ющих колец усложняет технологию изготовления и сборки трансформатора, При увеличении мощности трансформаторов в прес- сующих кольцах увеличиваются добавочные потери, что приводит к снижению коэффи циента полезного действия, ухудшению охлажденияя.Известна конструкция трансформатора,в которой эти недостатки частично устранены тем, что прессующее кольцо выполнено 25 из трансформаторной стали, навитой в рулон и пропитанной термореактивной смолой (2). Применение таких прессующих колец позволяет снизить добавочные потери, обусловленные краевым эффектом, а также 30 уменьшить габаритные размеры за счетприменения изолированного прессующего кольца. Но длина стержня здесь увеличена за счет размещения прессующего кольца между торцовой частью обмотки и ярмовой балкой и технологического зазора.Целью изобретения является снижение габаритных размеров и массы трансформатора с одновременным повышением электрической прочности обмотки.Эта цель достигается тем, что в трансформаторе, содержащем магнитопровод с насыщенными на его стержне обмотками, ярмовые балки и прессующие кольца, часть обмотки выполнена в виде прессующих колец, армированных обмоточным проводом, и залитых термореактивной смолой, например эпоксидным компаундом.Выполнение прессующих колец, армированных обмоточным проводом с последующей заливкой термореактивной смолой, позволяет уменьшить габаритные размеры и массу трансформатора за счет уменьшения длины стержней.На фиг. 1 изображен трансформатор с предложенным прессующим кольцом; на фиг. 2 - прессующее кольцо.Трансформатор содержит две обмотки 1 и 2, размещенные на стержне магнитопровода 3 и намотанные на изоляционные цилиндры 4. На стержнях магнитопровода обмотки закреплены при помощи изоляционных клиньев (на чертежах не показаны). К торцам обмоток прилегает прессующее кольцо 5, которое также размещено на стержне магнитопровода.Прессующее кольцо армировано обмоточным проводом 6 и 7, выполненным по форме обмоток 1 и 2 с сечением, равным сечению проводов обмоток.Тип намотки армировки 6 и 7 прессующего кольца соответствует типу намотки обмоток 1 и 2, таким образом армировка прес- сующего кольца является продолжением обмоток трансформатора. Концы армировочного провода выведены за пределы корпуса кольца (на чертежах не показаны) и соединены последовательно с концами об моток,Свободные концы предназначены дляподключения к сети, на нагрузку и междуфазных соединений.В прессующих кольцах и ярмовых балках 10 8 выполнены окна (отверстия) 9 и 10 соответственно для обеспечения естественной конвекции воздуха в каналах 11 между обмотками 1 и 2.Такое выполнение трансформатора позво ляет уменьшить длину стержней магнитопровода и благодаря этому уменьшить габаритные размеры и массу трансформатора.Применение термореактивной смолы для выполнения прессующего кольца позволяет 20 повысить электрическую прочность обмотки.Приближение торцовой части к ярму позволяет снизить влияние краевого эффекта на увеличение добавочных потерь в обмотке 25 без применения навитого из рулонной лентыпрессующего кольца.Формула изобретенияТрансформатор, содержащий магнитопроЗ 0 вод с обмотками, ярмовые балки, прессующие кольца, отличающийся тем, что,с целью уменьшения габаритных размерови массы трансформатора, часть обмоток выполнена в виде прессующих колец, армиро 35 ванных обмоточным проводом и залитыхтермореактивной смолой,Источники информации,принятые во внимание при экспертизе1. Селещев А. Н. Шахтные сухие транс 40 форматоры и передвижные подстанции, М.,Недра, 1968.2. Патент ФРГ1238095, кл, 21 - 49,1969.
