Устройство для определения сопротивления нулевой последовательности трансформатора с насыщенным магнитопроводом

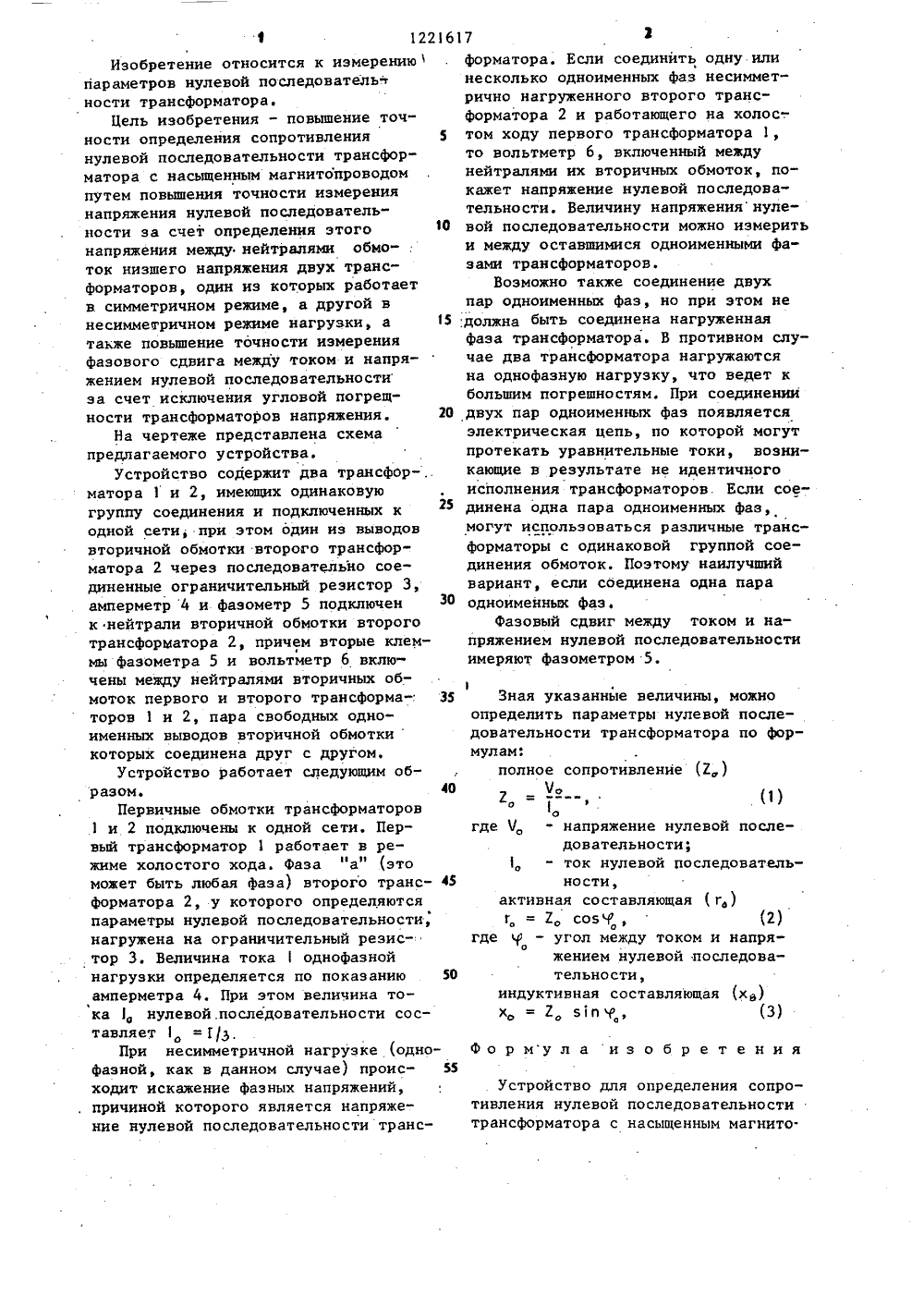

)4 6 ГОСУД АРС ПОДЕЛАМ ИЯ СО- АТЕЛЬ- ННЫМ ТВЕННЫЙ НОМИТЕТ СССР ЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Белорусский институт механизации сельского хозяйства,(53) 621.317.3326 (088.8) (56) .Гохберг С.М. Влияние несимметрии нагрузки на вторичные напряжения трехфазных трансформаторов.Из-во Кубуч, 1933, с. 1 О.Кисель О.Б., Чернопятов Н.И.Экспериментальное определение пара-. метров нулевой последовательности трехфазных трансформаторов,-Электротехника, 1967, У 12, с. 38-39. ЯО 1221617(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНПРОТИВЛЕНИЯ НУЛЕВОЙ ПОСЛЕДОВНОСТИ ТРАНСФОРМАТОРА С НАСЫЩЕМАГНИТОПРОВОДОМ(57) Изобретение относится к областиизмерения параметров нулевой последовательности трансформатора. Цельизобретения - повышение точностиизмерения напряжения. Устройствосодержит два трансформатора 1 и 2,имеющих одинаковую группу соедине-.ния и подключенных к одной сети,ограничительный резистор 3, амперметр 4 и фазометр 5, Вольтметр 6включен между нейтралями вторичныхобмоток трансформатора. Введениетрансформатора 2 с насышенным магнитопроводом повышает точность опре-деления сопротивления нулевой последовательности. 1 ил.20 Изобретение относится к измерениюпараметров нулевой последователь ности трансформатора.Цель изобретения - повышение точности определения сопротивления 5 нулевой последовательности трансформатора с насыщенным магнитопроводом путем повышения точности измерения напряжения нулевой последовательности за счет определения этого 10 напряжения между нейтралями обмо-: ток низшего напряжения двух трансформаторов, один из которых работает в симметричном режиме, а другой в несимметричном режиме нагрузки, а 15 также повышение точности измерения фазового сдвига между током и напряжением нулевой последовательности эа счет исключения угловой погрещности трансформаторов напряжения.На чертеже представлена схема предлагаемого устройства.Устройство содержит два трансфор-,. матора 1 и 2, имеющих одинаковую группу соединения и подключенных к одной сети; при этом один из выводов вторичной обмотки второго трансформатора 2 через последовательно соединенные ограничительный резистор 3, амперметр 4 и фазометр 5 подключен З 0 к нейтрали вторичной обмотки второго трансформатора 2, причем вторые клеммы фазометра 5 и вольтметр 6 включены между нейтралями вторичных обмоток первого и второго трансформа торов 1 и 2, пара свободных одноименных выводов вторичной обмоткикоторых соединена друг с другом.Устройство работает следующим образом. 40Первичные обмотки трансформаторов 1 и 2 подключены к одной сети, Первый трансформатор 1 работает в режиме холостого хода. Фаза "а" (это может быть любая Фаза) второго транс форматора 2, у которого определяются параметры нулевой последовательности, нагружена на ограничительный резис-: тор 3. Величина тока 1 однофазной нагрузки определяется по показанию 50 амперметра 4. При этом величина тока 1, нулевой. последовательности составляет 1=1(3При несимметричной нагрузке (однофазной, как в данном случае) проис ходит искажение фазных напряжений, причиной которого является напряжение нулевой последовательности трансформатора. Если соединить одну или несколько одноименных фаз несимметрично нагруженного второго трансформатора 2 и работающего на холос-. том ходу первого трансформатора 1, то вольтметр 6, включенный между нейтралями их вторичных обмоток, покажет напряжение нулевой последовательности. Величину напряжения нулевой последовательности можно измерить и между оставшимися одноименными фазами трансформаторов.Возможно также соединение двух пар одноименных фаз, но при этом не должна быть соединена нагруженная фаза трансформатора. В противном случае два трансформатора нагружаются на однофазную нагрузку, что ведет к большим погрешностям. При соединении двух пар одноименных фаз появляется электрическая цепь, по которой могут протекать уравнительные токи, возникающие в результате не идентичного исполнения трансформаторов. Если соединена одна пара одноименных фаз, могут использоваться различные трансформаторы с одинаковой группой соединения обмоток. Поэтому наилучший вариант, если соединена одна пара одноименных фаэ.Фазовый сдвиг между током и напряжением нулевой последовательности имеряют фазометром 5.Зная указанные величины, можноопределить параметры нулевой последовательности трансформатора по формулам:полное сопротивление (2,)2Ч,о 1(1)огде Ч " напряжение нулевой последовательности;1, - ток нулевой последовательностииактивная составляющая ( г,)г, = 2, соз, (2)где р - угол между током и напряожением нулевой последовательности,индуктивная составляющая (ха)хо - 2 о зп(3)Ф о р му л а и з о б р е т е н и яУстройство для определения сопротивления нулевой последовательности трансформатора с насыщенным магнито.122 Составитель Н.МихалевРедактор .Т.Митейко Техред И.Гайдош КорректорЕ. Сирохман Заказ 1610/53 Тираж 728 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 проводом, содержащее вольтметр, последовательно соединенные ограничительный резистор, амперметр и фазометр, включенные между одним извыводом и.нейтралью вторичной обмотки трансформатора, о т л и ч а ющ е е с я тем, что, с целью повышения точности измерения, в неговведен второй трансформатор с насы" 1617 . 4щенным магнитопроводом, при этом пара одноименных свободных выводов ,вторичных обмоток первого и второго трансформаторов соединены между со-боф, амежду нейтралями их вторичных обмоток включены вольтметр и вторые входы фазометра, а первичные обмотки обоих трансформаторов под 1 слючены к одной сети.
