Способ записи гистограмм на бланке

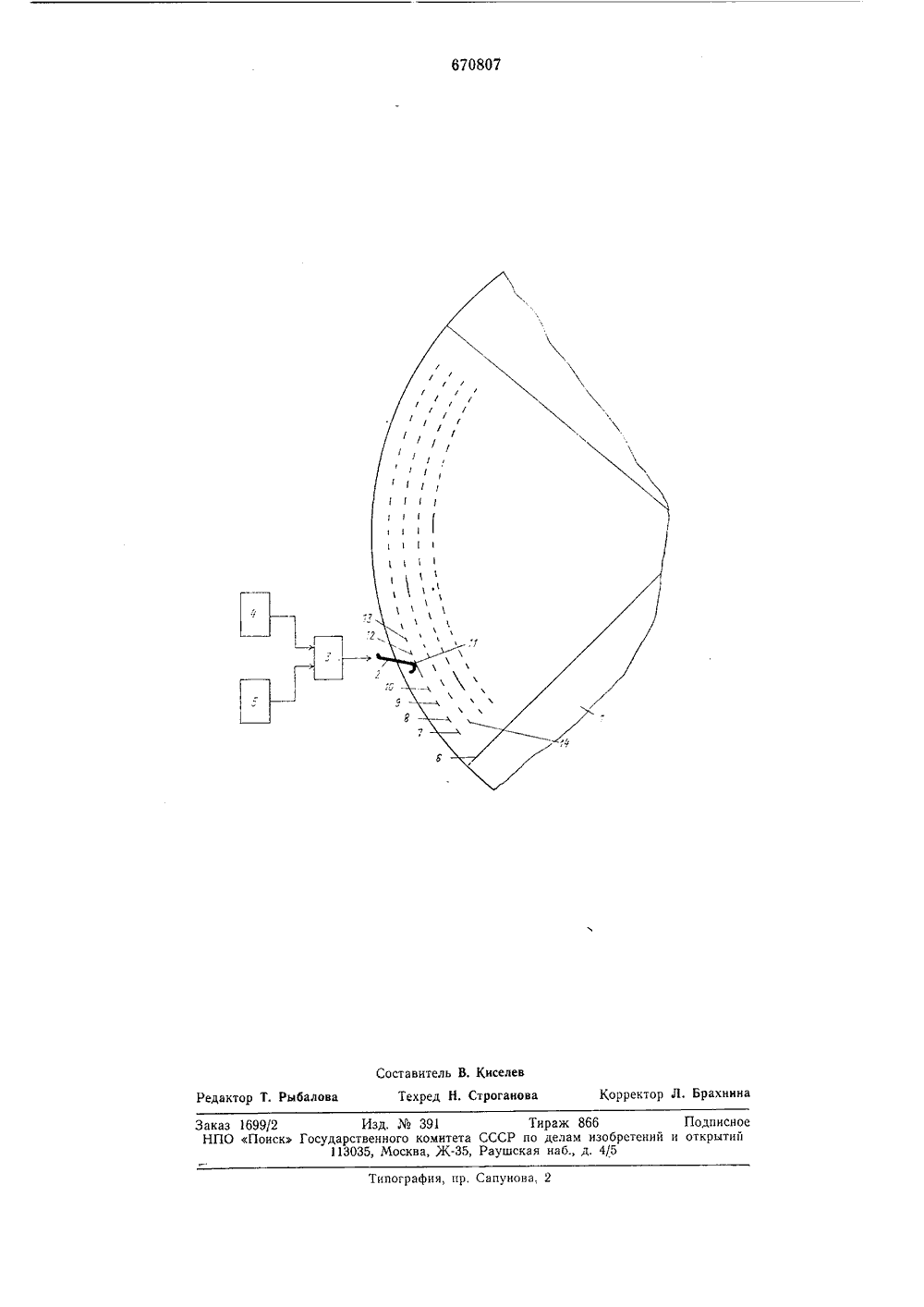

О П И С А"ЙОГЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик.07,7 010 9/32 61 В 11/00 аявк с присоединени Государственный комит 23) Приорит 43) Опубликовано 30.06.79. Бю летснь хе 2(088.8) по делам изобретен н открытий(45) Дата опубликования описания 30,06.79 2) Авторы изобретени Н, Басович, Ю. В, Тимлин, В, А. Воронцов и Ю. сков Пензенский политехнический институт и Пензенский научноисследовательский институт электронно-механических приборо(54) СПОСОБ ЗАПИСИ ГИСТОГРАММ НА БЛАНК ваемой дуги. Если буде ная (по отношению и на дуги, то это приведет к показаний.Цель изобретения - верности записанной пнфЦель достигается тем, серию импульсов постоят ле определения момента ка в начальном угловох ют эту серию на записьНа чертеже схемати и ство для осуществления г пропущ чалу зап ложном а конечи) часть отсчету повышен ормации что выр ной частна,ождположе вающий о показа предлага сто абатывают оты и поссния бланнип пода- орган.но устройсмого спо 0 напри- аписы- приве- аписы 1Изобретение относится к области приборостроения и может быть использовано для регистрации информации, в частности для записи гистограмм распределения диагностических весов в медицинской практике.Известен способ записи гистограмм 1 в координатах: величина центрального угла (аргумент) - длина радиальной метки (функция).Этот способ не обеспечивает высокой достоверности записанной информации.Известен также способ записи гистограмм (2, состоящий в приведении бланка во вращение, определении при каждом обороте момента нахождения бланка в начальном угловом положении относительно записывающего органа, выработке синхронизированного с этим моментом сигнала записи соответствующего значения функции и радиальном смещении при каждом обороте записывающего органа.Способ основан на записи гистограмм в координатах: величина радиуса дуги (аргумент) - величина центрального угла дуги (функция).Относительно и ь записи вызвана тем, что ( мер, при плохом з вающего органа г Сги, например, к з соба.Устройство содержит выполненный в виде диска бланк 1, с которым контактирует записывающий орган 2. Сигнал записи на записывающий орган подается с выхода схемы ИЛИ 3, один вход которой подключен к выходу узла 4 выработки значешш функции гистограммы, а второй - к выходу схемы 5 выработки серии импульсов,В процессе работы устройства бланк вращается в направлении (по чертеж против часовой стрелки, а записывающий орган сначала находится у края бланка 1,При вращении бланка в момент его нахождения в начальном угловом положении относительно записывающего органа, т, е. когда записывающий орган находится над3начальной линией 6 бланка, схема 5 выр- ботки серии импульсов через схему ИЛИ 3 подает на записывающий орган 2 серио импульсов. Эта серия импульсов отображается на бланке 1 в его зоне записи в виде 5 пунктирной дуги (пунктирные отметки 7, 8, 9, 10), причем о надежности коптактирования записывающего Органа с бланком можно судить по отсутствию пропусков в этой пунктирной дуге. 10При дальнейшем вращении бланка Относительно записывающего органа узел выр- ботки значений функции гистограммы вырабатывает импульс, длительность которого существенно больше длительности им пульсов, вырабатываемых схемой выработки серии импульсов. Импульс, вырабатываемый узлом 4, через схему ИЛИ 3 поступает на записывающий орган и записывается на бланке в виде относительно длин ного штриха 11. Величина центрального угла дуги между начальной линией 6 и штрихом 11 соответствует значению функции для первого значения аргумента.В процессе дальнейшего вращения блан ка схема выработки серии импульсов продолжает посылать импульсы, которые с помощью записывающего органа отображаются на бланке в виде образующих дугу пунктирных отметок 12, 13. 30Когда бланк совершает полный оборот, записывающий орган смещается к центру бланка, и пунктирная дуга, соответствующая второму значению аргумента, начинается с пунктирной отметки 14. Значение 35 функции для второго значения аргумента отображается, как и для первого значения аргумента в виде штриха так, что величина центрального угла дуги между начальной линией 6 и этим штрихом соответствует 40 значению функции для второго значения аргумента. При этом четкое, без пропусков, изображение пунктирной дуги, вычерчиваемой тем же записывающим органом, который производит запись значения функции, обеспечивает надежность этой записи. Таким же образом обеспечивается надежность записи функции и для других значений аргумента, соответствующих пунктирным дугам меньших радиусов,Использование этого способа позволяет повысить достоверность записанных гистограмм и уменьшить тем самым вероятность появления ошибок, могущих возникнуть при дефектах записи. Кроме того, при использовании способа отпадает необходимость в типографском нанесении на бланк дуговых линий шкалы. Ф о р м ул а изобретенияСпособ записи гистограмм на бланке, включающий приведение бланка во вращение, определение при каждом обороте момента нахождения бланка в начальном угловом положении относительно записывающего органа, выработку синхронизированного с этим моментом сигнала записи соответствующего значения функции, радиальное смещение при каждом обороте записывающего органа, о т л и ч а ю щ и й с я тем, что, с целью повышения достоверности записанной информации, вырабатывают серию импульсов постоянной частоты и после определения момента нахождения бланка в начальном угловом положении подают эту серию на записывающий орган.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР432517, кл. 6 06 Г 15/42, 1972,2. Авторское свидетельство СССР384517, кл. б 06 Г 15/42, 1971.670807 рЬСоставитель В, Киселевактор Т. Рыбалова Техред Н. Строганова Корректор Л, Брахннн Заказ 1699/2 Изд,391 Тираж 866 Подпнсно НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5ипография, пр. Сапунова
