Электронный коррелограф для автоматического вычисления и записи корреляционной функции стационарного случайного процесса

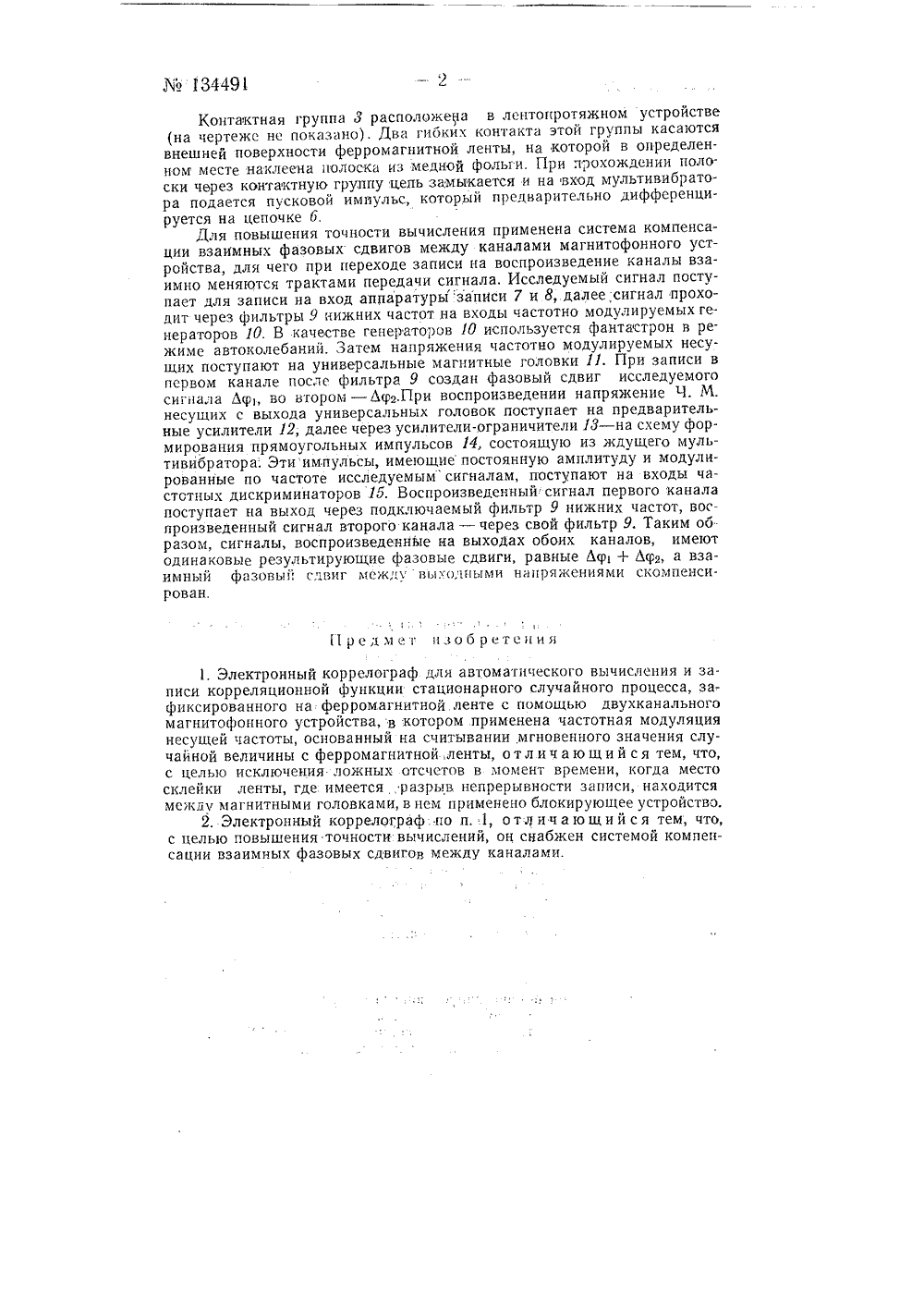

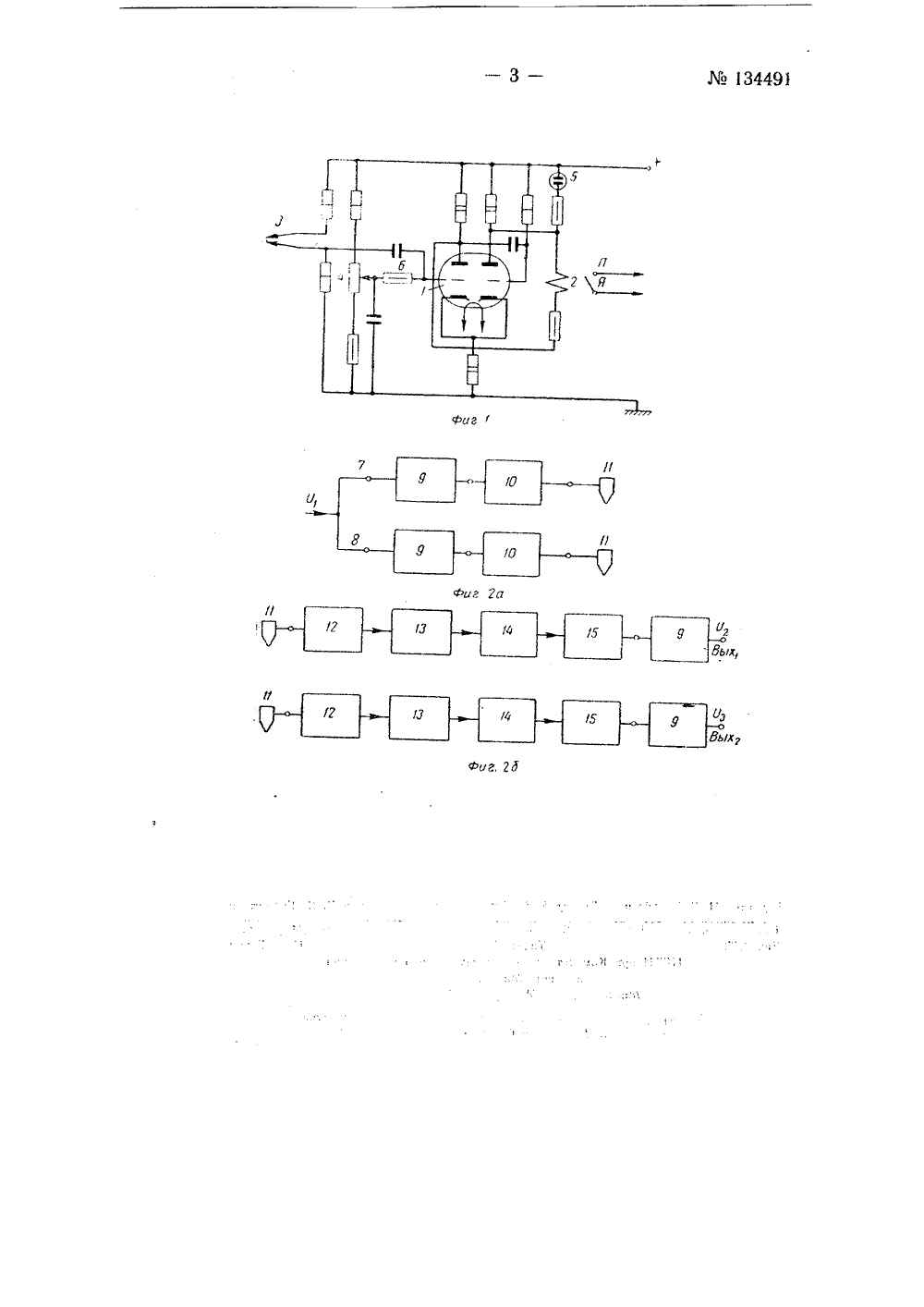

ССГПО ЕТЕНИЯ ПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТ ВУ дписная. группа М 174 изаров, Е. М. Смирнов и Н. П. Запольн ЭЛЕКТРОННЫИ КО ЫЧИСЛЕНИЯ И 3СТАЦИОНАР РРЕЛОГРАФ ДЛЯ АВТОМАТИЧЕСКОГОАПИСИ КОРРЕЛЯЦИОННОЙ ФУНКЦИИНОГО СЛУЧАЙНОГО ПРОЦЕССА г. за653677/26 в Комитет по делам изобретенийтий при Совете Министров СССР Заявлено 6 февраля 196 и открОпубликовано в Бюллетене изобретений24 за 1960 г. Известны электронные коррелографы для автоматического вычисления и записи корреляционной функции стационарного случайного процесса, зафиксированного на ферромагнитной ленте.Описываемый электронный коррелограф отличается от известных тем, что в нем применены блокирующее устройство и система компенсации взаимных фазовых сдвигов между каналами. Это позволило исклю. чить появление ошибок, возникающих при съеме сигналов в моменты времени, когда место склейки ленты находится между магнитными ГОЛОВ- ками, н повысить точность вычисления.На фиг, 1 изображена схема блокирующего устройства; на фиг, 2 а и б) - блок-схема записи и воспроизведения, поясняющая работу системы компенсации.Запись процесса осуществлена на ферромагнитной ленте двухканальным магнитофонным устройством, в котором применена частотная модуляция несущей частоты исследуемым сигналом. Исследуемый участок записи склеивается в кольцо и многократно и непрерывно воспро изводится в магнитофонном устройстве коррелографа. Для исключения ложного отсчета в момент времени, котл разрыв непрерывности функции находится между магнитными головками, применено блокирующее устройство, состоящее из ждущего мультивибратора 1, поляризованного рсле 2 и контактной группы 3,Длительность импульса мрпьтизнбратора с помощью нотенциомс гра 4 устанавливается несколько больни: максимальной величины временной задержки тПри подаче запускающего импульса поляризованное реле, включенное между анодами лампы мультивибратора, отключает интегрирующее устройство на время блокировки та, = 1,2 т Нормальная работа схемы блокировки фиксируется неоновой лампочкой 5.Контактная группа 3 расположена в лентопротяжном устроистве (на чертеже не показано). Два гибких контакта этой группы касаются внешней поверхности ферромагнитной ленты, на которой в определенном месте наклеена полоска из медной фольги, При прохождении поло. ски через контактную группу цепь замыкается и на вход мультивибратора подается пусковой импульс, который предварительно дифференцируется на цепочке 6.Для повышения точности вычисления применена система компенсации взаимных фазовых сдвигов между каналами магнитофонного устройства, для чего при переходе записи на воспроизведение каналы взаимно меняются трактами передачи сигнала, Исследуемый сигнал поступает для записи на вход аппаратуры"записи 7 и 8, далее сигнал проходит через фильтры 9 нижних частот на входы частотно модулируемых генераторов 10. В качестве генераторов 10 используется фантастрон в режиме автоколебаний. Затем напряжения частотно модулируемых несущих поступают на универсальные магнитные головки 11. При записи в первом канале после фильтра 9 создан фазовый сдвиг исследуемого сигнала Лрь во втором - Ьср.При воспроизведении напряжение Ч. М. несущих с выхода универсальных головок поступает на предварительные усилители 12, далее через усилители-ограничители 13 - на схему формирования прямоугольных импульсов 14, состоящую из ждущего мультивибратора. Этиимпульсы, имеющие постоянную амплитуду и модулированные по частоте исследуемымсигналам, поступают на входы частотных дискриминаторов 15. Воспроизведенныи сигнал первого канала поступает на выход через подключаемый фильтр 9 нижних частот, воспроизведенный сигнал второго канала - через свой фильтр 9. Таким образом, сигналы, воспроизведеннгяе на выходах обоих каналов, имеют одинаковые результирующие фазовые сдвиги, равные Ьд, + Л, а взаимный фазовый сдвиг межусвыходными напряжениями скомпенсирован.П редмет пзоб ретения1. Электронный коррелограф для автоматического вычисления и записи корреляционной функции стационарного случайного процесса, зафиксированного на ферромагнитной ленте с помощью двухканального магнитофонного устройства, в котором .применена частотная модуляция несущей частоты, основанный на считывании мгновенного значения случайной величины с ферромагнитной. ленты, отличающийся тем, что, с целью исключения ложных отсчетов в момент времени, когда место склейки ленты, где имеется .разрыв непрерывности записи, находится между магнитными головками, в нем применено блокирующее устройство.2. Электронный коррелограф по п.:1, отличающийся тем, что, с целью повышения точности вычислений, он снабжен системой компенсации взаимных фазовых сдвигов между каналами.
