Суспензия для изготовления керамических форм по выплавляемым моделям

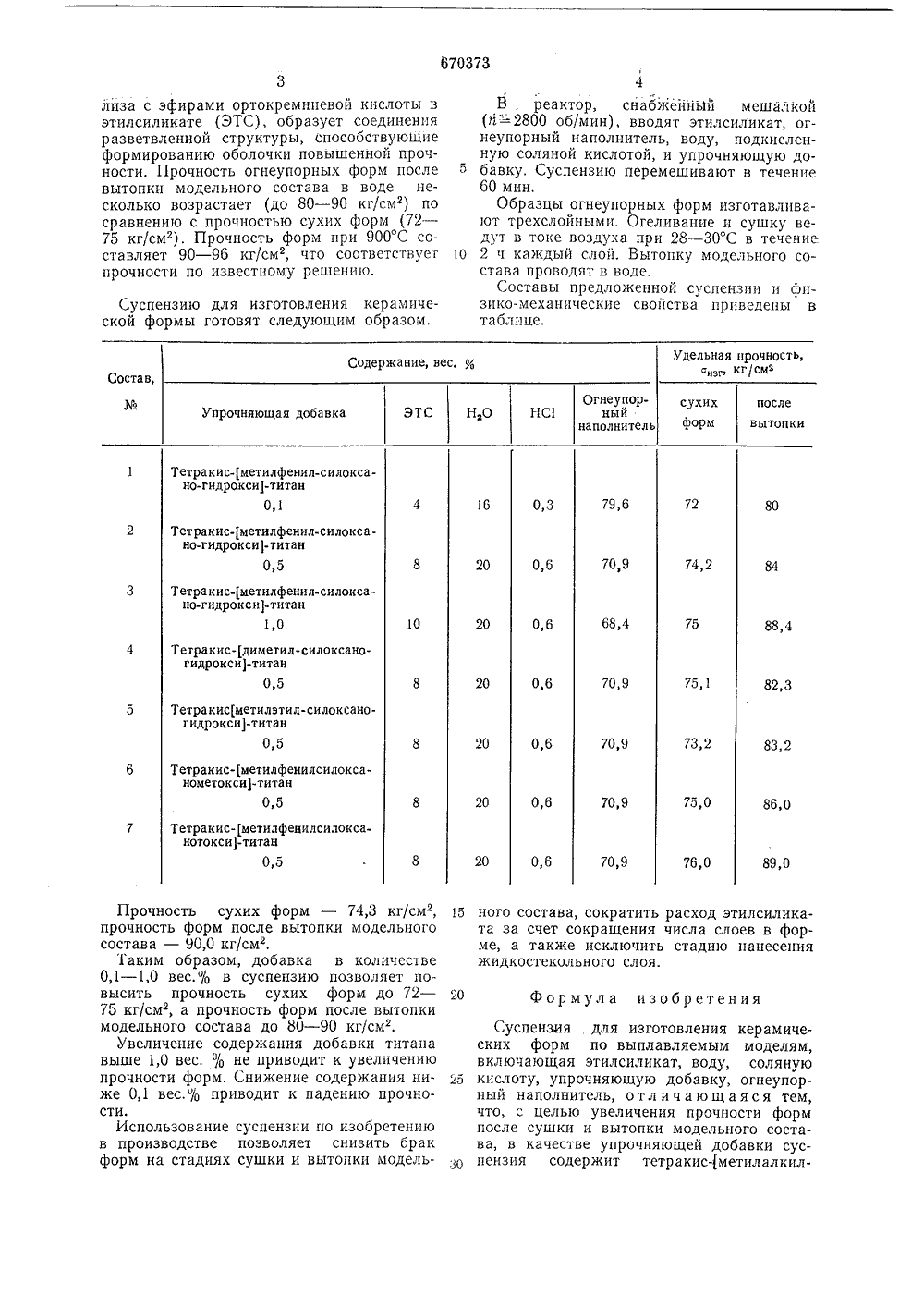

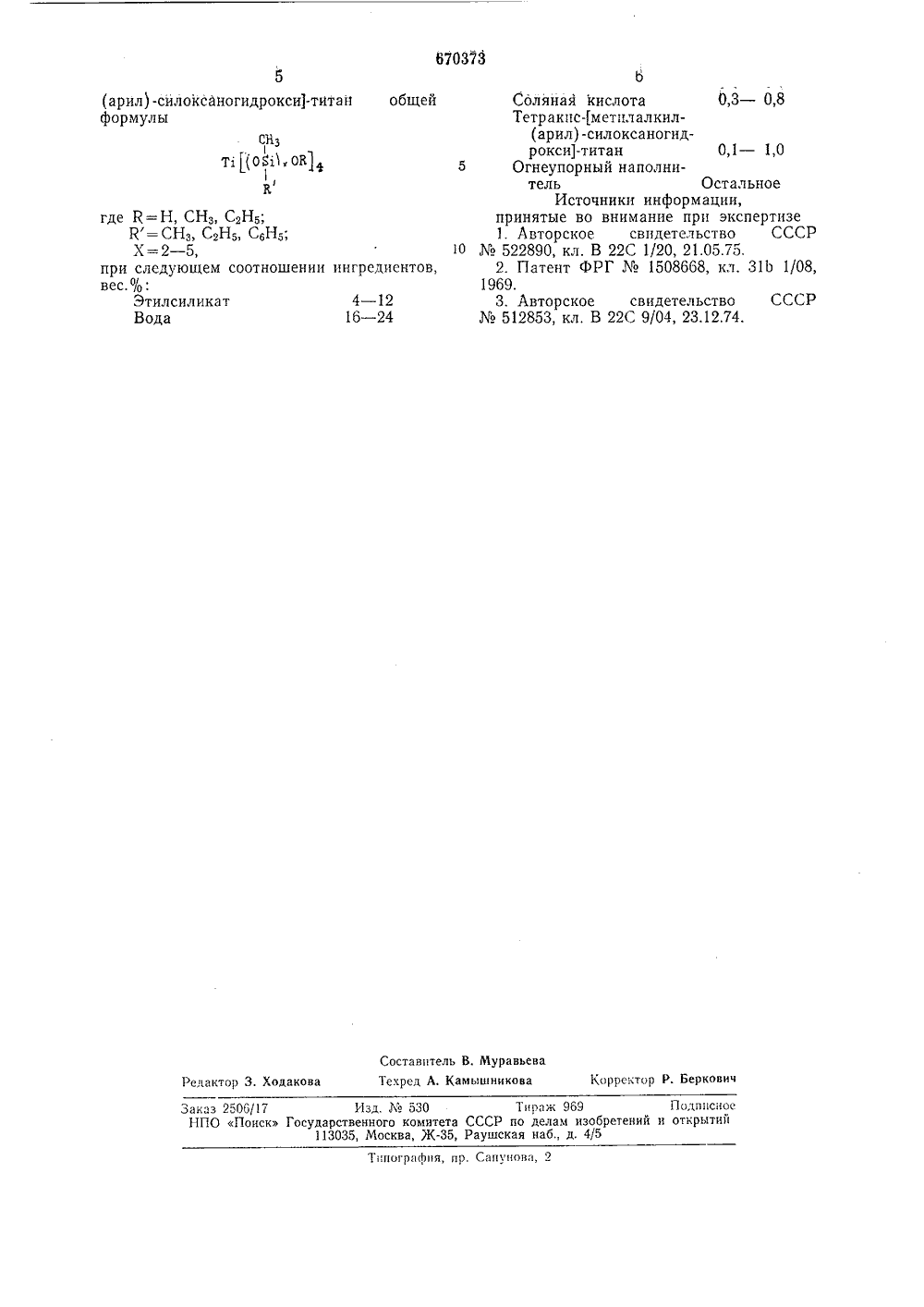

(22) Заявлено 09,02.77 (21) 2449695/22-02с присоединением заявки ЛЪ(45) Дата опубликования описания 30.0 б.7. Г. Труфанов, В. Э. Бредис, В. Г. Фирсов и А. Е, Середкин Липецкий политехнический институт(54) СУСПЕНЗИЯ ДЛЯ ИЗГОТОВЛЕН ФОРМ ПО ВЫПЛАВЛЯЕМЫМ 2 СНз Т 1 (081)х О Ксоотношении ингредиентов,Изобретение относится к области литейного производства, в частности к составам суспензий для изготовления керамических форм по выплавляемым моделям.Известны суспензии, включающие этил силикат, огнеупорный наполнитель, неорганическую кислоту, воду, упрочняющую добавку 11, 21.Недостатком указанных составов является значительная потеря прочности форм 10 при их прокаливании, а также относительно невысокая прочность форм после сушки и после вытопки модельного состава.Наиболее близким по технической сущности и достигаемому эффекту является су спензия, содержащая этилспликат, воду, неорганическую кислоту, огнеупорный наполнитель, полиоксиалкиленорганосилоксановые блоксополимеры 13.Прочность сухих форм составляет 50 - 20 54 кг/см, после вытопки - 39,8 - 45,9 кг/см. В ряде производств точных отливок такая прочность форм недостаточна, поэтому увеличивают число слоев оболочки или используют дополнительный жидкостеколь ный слой.С целью увеличения прочности огнеупорных форм после сушки и вытопки модельного состава в качестве упрочняющей добавки суспензия содержит тетракисметиллкил-(арил-)-силоксаногидрокси 1-титанбщей формулой где К = Н, СНз, С 2 Н,;Й - СНз, СгНз, С,Н,;Х=2 - 5,при следующемвес.%:Этилсиликат 4 - 12 Вода 1 б - 24 Соляная кислота 0,3 - 0,8 Тетр акис-метилалкпл(арпл)-сплоксаногпдроксп)-титан 0,1 - 1,0Огнеупорный наполнитель Остальное.Тетракисметилалкил - (арил-)-силоксаногпдрокси 1-титан (ТКСГТ) выпускается в настоящее время в соответствии с ТУ б-933 - 74. ТКСГТ - прозрачная желтая жидкость, содержащая Т 1 - 1,5 - 3 вес,%; Я - 18 - 24 вес.%; ОН - 0,5 - 3,5 вес.%; СНзО - 0,5 - 3,5 вес.%; вязкость при 20 С - 400 - 1400 Сст, Указанная добавка гпдролптпчески нестойка в кислой среде, вступая в реакцшо согидро(11 - 2800 об/мин), вводят этилсиликат, огнеупорный наполнитель, воду, подкисленную соляной кислотой, и упрочняющую до бавку. Суспензию перемешивают в течение60 мин.Образцы огнеупорных форм изготавливают трехслойными. Огеливание и сушку ведут в токе воздуха при 28 - 30 С в течение 1 О 2 ч каждый слои. Вытопку модельного состава проводят в воде,Составы предложенной суспензии и физико-механические свойства приведены в таблице. Удельная прочность,ои кг/смясухих форм после вытопкиЭТС НО Упрочняющая добавка НС 1 79,6 72 0,3 80 70,9 74,2 0,6 20 84 68,4 75 10 20 0,6 88,4 70,9 75,1 0,6 20 82,3 732 20 70,9 0,6 83,2 75,0 20 0,6 70,9 86,0 20 0,6 70,9 76,0 89,0 Прочность сухих форм - 74,3 кг/см, 15прочность форм после вытопки модельногосостава - 90,0 кг/см,Таким образом, добавка в количестве0,1 - 1,0 вес,% в суспензию позволяет повысить прочность сухих форм до 72 - 2075 кг/см, а прочность форм после вытопкимодельного состава до 80 - 90 кг/см.Увеличение содержания добавки титанавыше 1,0 вес. с/в не приводит к увеличениюпрочности форм. Снижение содержания ниже 0,1 вес./а приводит к падению прочности,Использование суспензии по изобретениюв производстве позволяет снизить бракформ на стадиях сушки и вытопки модель лиза с эфирами ортокремнпевой кислоты в этилсиликате (ЭТС), образует соединения разветвленной структуры, способствуюШие формированию оболочки повышенной прочности. Прочность огнеупорных форм после вытопки модельного состава в воде несколько возрастает (до 80 - 90 кг/см) по сравнению с прочностью сухих форм (72 - 75 кг/смл), Прочность форм при 900 С составляет 90 - 96 кг/смэ, что соответствует прочности по известному решению. Суспензию для изготовления керамической формы готовят следующим образом. Тетракис-метилфенил-силоксано-гидрокси-титан0,1 Тетракис-метилфенил-силоксано-гидрокси-титан0,5 Тетракис-метилфенил-силоксано-гидрокси-титан1,0 Тетракис-диметил-силоксаногидрокси-титан0,5 Тетракисметилэтил-силоксаногидрокси-титан0,5 Тетракис-метилфенилсилоксанометокси-титан0,5 Тетракис-метилфенилсилоксанотокси-титан0,5 ного состава, сократить расход этилсиликата за счет сокращения числа слоев в форме, а также исключить стадию нанесенияжидкостекольного слоя. формула изобретения Суспензия для изготовления керамических форм по выплавляемым моделям, включающая этилсиликат, воду, соляную кислоту, упрочняющую добавку, огнеупорный наполнитель, отличающаяся тем, что, с целью увеличения прочности форм после сушки и вытопки модельного состава, в качестве упрочняющей добавки суспензия содержит тетракис-метилалкилСоставитель В. МуравьеваТекред А. Камышникова Корректор Р. Беркович Редактор 3. Ходакова Заказ 2506/17 Изд М 530 Тираж 969 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Тппографпя, пр. Сапунова, 2 где К=Н, СН С,Н,;й =СН С,Н С,Н,;Х=2 - 5,при следующем соотношении ингредиентов,вес./о,Этилсиликат 4 - 12Вода 16 - 24 6Солянай кислота О,З - 0,8Тетракисметилалкил(арил)-силоксаногидрокси-титан 0,1 - 1,05 Огнеупорный наполнитель ОстальноеИсточники информации,принятые во внимание прп экспертизе1. Авторское свидетельство СССР10 Ма 522890, кл, В 22 С 1/20, 21.05.75.2. Патент ФРГ Мв 1508668, кл. 31 Ь 1/08,1969,3. Авторское свидетельство СССРМв 512853, кл, В 22 С 9/04, 23.12.74.
