Устройство для автоматического регулирования работы клеровочных и т. п. котлов

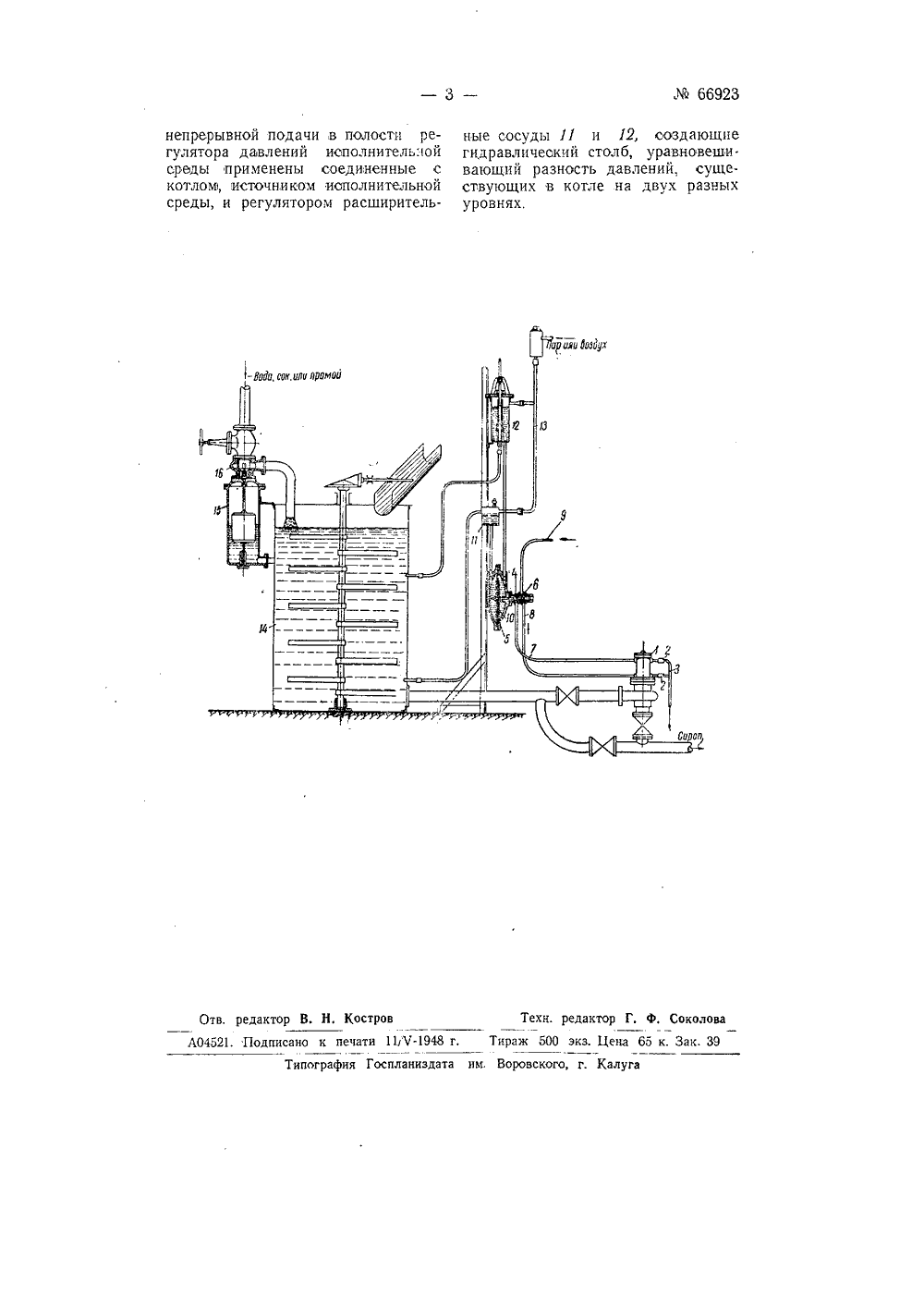

Класс 89 с, 1766923 СССР ПИСАНИЕ ИОБРЕТ К АВТОРСКОМУ СВИДЕТЕЛЬСТ НИЯ осааана ССС, Малик МАТИ ЧЕСКОГО РЕГУЛИРОВАНИЯОВОЧНЫХ и т. п, КОТЛОВв Наркомпищепром за М 2595 (318994)о 31 августа 1940 года АВ ЛЕ ТРОЙСТВО РАБ0 мая 1940 гола Опубликова Заявлен Изобретение относится к усгроиствам для автоматического регулирования работы клеровочных и т. п, котлов с применением мембранного регулятора, соединенного с золотником сервомотора, у 1 правляющего клапаном откачки из котла растворителя в котел в зависимости от концентрациями раствора в нем.Предлагаемое устройство отличается тем, что для непрерывной подачи в полости регулятора давлений исполнительной среды применены соединенные с котлом, источником исполнительной среды, и регулятором расширительные сосуды, создающие гидравлический столб, уравновешивающий разность давлений, существующих в котле на двух разных уровнях.На чертеже показана схема установки устройства на клеровочном котле.Предлагаемое устройство автоматического регулирования может работать как при применении жидкости, так и сжатого газа, или пара непостоянного давления. Плавное регулирование разности давлений с двух сторон хлапанного поршня, расположенного в цилиндре 1, а следовательно, и хода поршня в нем производится путем пеоедвижения золотника 6 без применения усилительных устройспв. Регулирование построено на следующем принципе: поршневой цилиндрс обоих сторон поршня соединен трубкой 3, по которой должна выходить отработанная вода или газ. В муфты отводящей трубки 3 вставлены диафрагмы 2 с отверстием 1,3 - 2 мм. Поэтому с обеих сторон поршневого цилиндра через диафрагмы 2 имеет место постоянное истечение жидкости в трубкуЗ с критической в термодинамическом смысле скоростью. Золотник 6 регулятора 5 состоит из цилиндрического корпуса с центральным отверстием, в котором движется двуступенчатый поршенек 4, соединенный с мембраной 10 регулятора, Внутри золотникового корпуса имелся две кольцевых, выточки канала, которые сообщаются с трубками 7 и 8, идущими кпоршневому цилиндру клапана. Ступени золотникового поршенька расположены одна от другой на расстоянии, равном расстоянию между средниии линиями кольцевых каналов корпуса. Рабочий пар, или жидкость поступает посредине между ступенями поршенька по трубке 9 и давит на одинаковые площади ступеней в противоположных направлениях, поэтому регулирующий поршенек уравновешен,и не прижимается к стенкам корпуса. Когда мембрана 10 находится в среднем равновесном положении, то ступени поршенька совпадают со средними линиями кольцевых каналов и, следовательно, доступ в эти каналы рабочей среды открыт одинаково, поэтому при любых давлениях в трубке 9, давления в трубках 7 и 6 будут также одинаковыми и никакой разности давлений на поршень цилиндра 1 сущеспвовать не будет, т. е. при равновесии мембраны поршень клапана будет также находиться в равновесии, независимо от его положения в, данный мсмент. Если мембрана, а следюовательно, и поршенек золотника будет перемещаться вправо, или влево от своего среднего положения, то в одном кольцевом канале давление будет увеличиваться, а в другом уменьшаться, поскольку из поршневого цилиндра 1 имеется непрерывное истечение рабочей среды через диафрагмы 2 и доступ ее при этом в одну трубку увеличивается, а в другую уменьшается. Поэтому при плавном перемещении мембраны получится также плавное, пропорциональное возрастание разности давлений в трубках 7 - 8 на поршень цилиндра 1, которь;й будет иметь плавное, пропорциональное холоду мембраны перемещение, до тех пор пока мембрана снова возвратится к равновесному положению. Скорость хода порсаня клапана определяется тем ускорением, которое должен иметь сироп в клеровочном котле 14 при изменениях (подачи растворимого и растворителя, т. е. ускорением процесса изменения удельного веса сиропа,Это ускорение зависит также от величины поперечного сечения котла. Для установок разных размеров нужно соответственно применять и разные скорости хода поршня клапана, В предлагаемом регуляторе установочное изменение скорости движения поршня клапана делается лутем замены диафрагм 2 на другие с болыйим или меньшим отверстием. Диафратмы с большим отверстием увеличивают скорость хода поршня клапана, а с меньшим - уменьшают ее,Кроме того скорость хода гюршня клапана множно изменять изменением давления рабочей среды в трубке 9. Для того чтобы при оста. новке работы котла 14 и при закрытии подачи пара на регулятор сироп не попал в регулятор, необходимо расширительные бачки 11 и 12 устанавливать выше уровня сиропа в котле 14, как показано на чертеже. Кроме того при закоытии подачи пара на регулятор 1 трубка 13) необходимо открыть краны на расширителях 11 и 12, чтобы в них не получился вакуум, могущии всосать сироп в регулятор.Регулирование подачи в котел растворителя, как выше указано, производится в зависимости от из. менений уровня сиропа в котле 14, вызываемых регулированием расхода сиропа по бринсу, Подача растворителя производится автоматом- регулятором 15 уровня, прикрепленным к котлу 14, устройство и действие которого ясно из чертежа. Этот автомат отличается применением уравновешенного шиберного клапана 1 б с большой величиной хода клапана и, следовательчо, большими пределами дросселироьа ния. Ввиду большой чувствительности этого механизма, никакие рычажные передачи здесь не применяются и шибер клапана укрепляется непосредственно на штоке поплавка. Предмет изобретенияУстройство для автюматическо 1 о регулирования работы клеровочных и т, п. котлов с црименением мембранного регулятора, соединенного с золотиком сервоыотора, управляющего клапаном откачки из котла раствора или клапаном подачи растворителя в котел,в зависимости от концентрации раствора в нем, отличающееся тем, что для66923 Отв. редактор В, Н, Костров Техн. редактор Г. ф. СоколоваА 04521. Подписано к печати 11 Л.1948 г. Тираж 500 экз. Цена 65 к. Зак. 39Типография Госпланиздата им. Воровского, г. Калуга непрерывной подачи в полости регулятора давлений исполнитель:ой среды применены соединенные с котлом, источником исполнительной среды, и регулятором расширительные сосуды 11 и 12, создающие гидравлический столб, уравновеши. вающий разность давлений, суще. ствующих в котле на двух разных уровнях,
