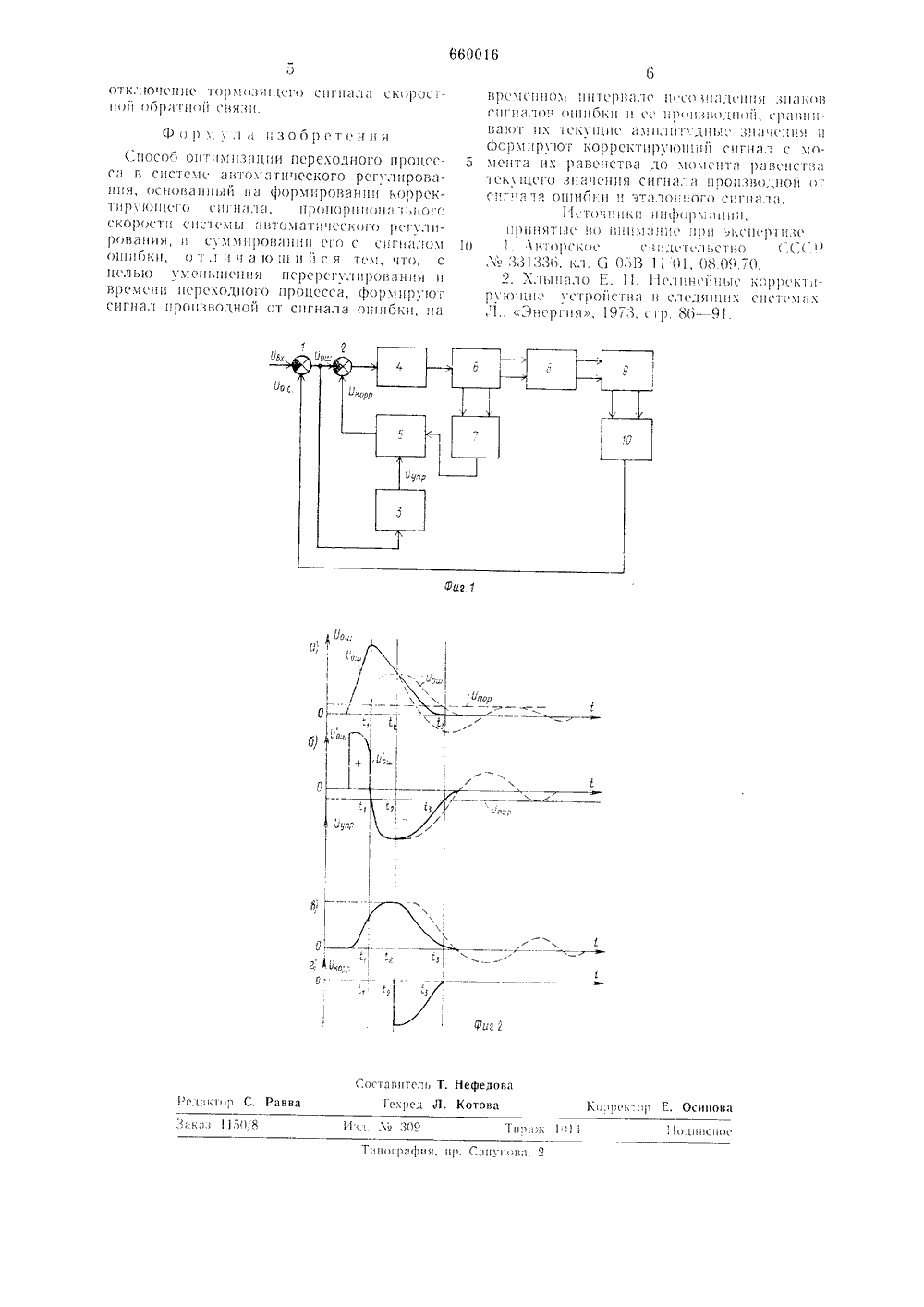

Способ оптимизации переходного процесса в системе автоматического регулирования

Номер патента: 1302425

Опубликовано: 07.04.1987

Автор: Плотников

МПК: H03K 7/08

Метки: аналогового, время-импульсного, преобразования, сигнала

...через управляемый ключ 2 одно иэ напряжений в соответствии с положением триггера 4 поступает на вход управляемого генератора 3, конденсатор которого заряжается током генератора тока, величина которого пропорциональна величине выходного напряжения дифференциального усилителя 1. При достижении напряжения на конденсаторе порогового значения управляемый генератор 3 Формирует короткий выходной импульс, который переключает триггер 4 в противоположное состояние, при этом переключается управляемый ключ 2 и на вход генератора тока поступает управляющее напряжение с противоположного выхода дифференциальногд усилителя 1, которое вызовет изменение тока заряда конденсатора, который был разряжен входной цепью порогового элемента управляемого...

Номер патента: 1699005

Опубликовано: 15.12.1991

Авторы: Бордуков, Давыдов, Лариков, Товарницкий

МПК: H04B 17/00

Метки: вероятности, ошибки, приема, сигнала

...приемопередающий тракт, часть сигнала с выхода манипулятора 11 фазы череэ направленный ответвитель поступает на вход фаэовращателя 15, в котором формируется сигнал, ортогональный основному, сформированному в манипуляторе 11 фазы. Сигнал с выхода фаэовращателя 15поступает на один из входов фазового детектора 16, на второй вход которого подается испытательный сигнал с выхода блока 7 автоматической регулировки мощности, Так как зти сигналы ортогональны, то на выходе фазового детектора присутствует сигнал,уровень которого пропорционален мощности шума. Таким образом, на один из входов блока 17 вычитания подается сигнал с выхода демодулятора 8, уровень которого пропорционален мощности испытательного сигнала, а на другой вход - сигнал с выхода...

Номер патента: 1721831

Опубликовано: 23.03.1992

Автор: Федотов

МПК: H04B 17/00

Метки: вероятности, ошибки, приема, сигнала

...8 выходного сигнала, а также. формирователь 9 опорного напряжения, подключенный к первому и второму входам фазового детектора 7,Устройство для измерения вероятности ошибки приема сигнала работает следующим образом,С выхода приемного тракта смесь напряжений сигнала и шума поступает одновременно на вход демодулятора 1 и вход фазового детектора 4. Демодулятор 1 производит демодуляцию входного сигнала с максимал ь но возможным качеством. Выделенные демодулятором 1 информационные импульсы поступают на первый вход блока 2 сравнения, где используются в качестве опорногосигнала. Одновременно производится демодуляция сигнала вторым демодулятором, который образован фазовым детектором 4 и формирователем 5 выходного сигнала, В качестве...

Номер патента: 428573

Опубликовано: 15.05.1974

Авторы: Безруков, Московский, Наумов

МПК: H04N 5/00

Метки: время, длительности, задержки, кадра, поля, равное, сигнала, телевизионного

...в пространстве строк с одновремен,ным увеличением плотности тока луча, а при ".читываении коммутирующий луч нормально фоасусируют, вертикальный размер растра на мишени определенно изменяют прн записи и считывании лучом с нормальной фоыусировкой,На чертеже показана схема устройства,,реализующая предлагаемый,способ.Устройство работает следующим образом.1 о На блок записи 1,поступает последо)вательно:ть полей видеосигнала, чередующихся во времени чеоез два поля 1001001,00, пде 1 обозначает наличие сигнала, а О - его отсутствие. С выхода блока запион 1 снпнал по сту 1 пает на телевизионнуо камеру 2, которая вданном случае является запоминающии элементом устройства задержки. Блок упразления Л камерой осуществляет либо растягивапне апертуры...

Номер патента: 1197109

Опубликовано: 07.12.1985

Автор: Пиняев

МПК: H04B 17/00

Метки: вероятности, ошибки, приема, сигнала

...для измерения вероятности ошибки приема сигнала содержит гечератор 1 шума, сумматор 2,управляемый аттенюатор 3, первый направленный ответвитель 4, датчик 5псевдослучайной последовательности,манипулятор .6 фазы, второй направленный ответвитель 7, первый 8 ивторой 9 амплитудный детекторы, логарифмический измеритель 10 отношения напряжений, дифференциальныйусилитель 11, источник 12 опорногонапряжения, демодулятор 13, полосовой фильтр 14, блок 15 автоматической регулировки мощности, источник16 несущего колебания, блок 17 сравнения, счетчик 18 ошибок,Устройство работает следующимобразом.Сигнал, поступающий с источника 301.6 несущего колебания, модулируетсяпо фазе манипулятором.6 Фазы, работой которого управляет датчик...
