Сигнализатор предельных отклонений параметров

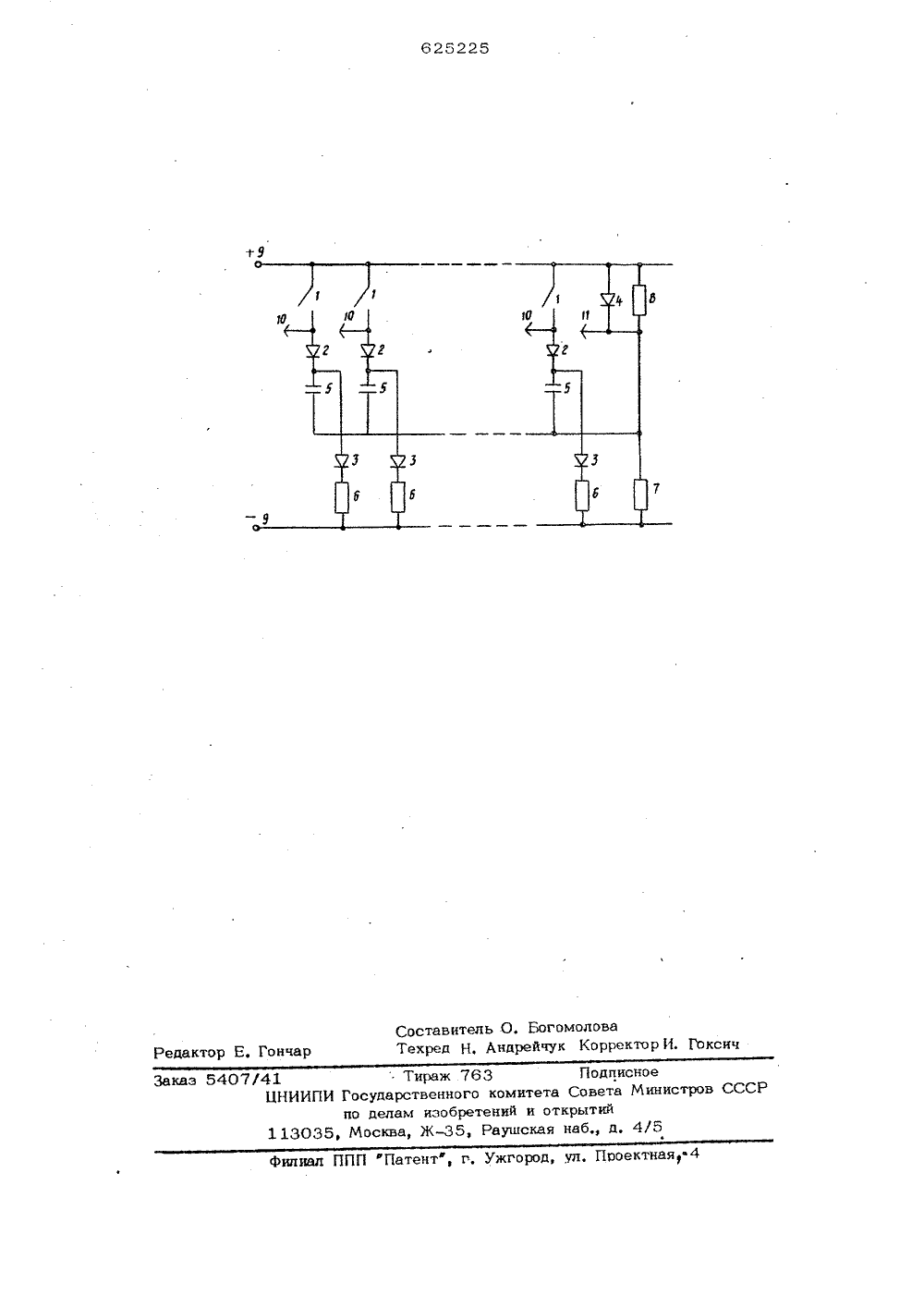

Своз СоеетекнСоциалистическихреспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДИТЮЛЬСУВУ(61) Дополнительное к авт. свид вуЩ Заявлево 16.05.77 (21) 2485944/18 с присоединением заявки1) М. Кл. 0 08 В 23/О Гасударатааией аватат Совата Миивтраа СССР аа делам изабратеииа н аткрытий(71) Заявитель 4) СИГНАЛИЗАТОР ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ ПАРАМ ЕТРОВ ю изобретения является повышени помехоустойчивости сигнализатора.Достигается это тем, что между шинами источника питания включены цепочки, каждая из которых состоит из последова тельно соединенных контактов датчика, первого и второго диодов и первого резистора, точка соединения каждого первого и второго диода через соответствующий конденсатор соединена с катодом третьего диодай который через второй резистор соединен с минусовой шиной источника питания, а анод третьего диода соединен с плюсовой шиной источника питания, между плюсовой шиной источника питания и ючен исполн тодом третьего диода вльный элемент, На чертеже дана схема Сигнализатор содержит чиков 1, диоды 2, 3 4, к резистэры 6, 7, исполните 8, источник питания 9, вь 10, 11. Пэлэжительный п питания 9 через контакты единен с анодами разряднь Изобретение относится к автоматике и может быть испопьзовано дпя запуска систем программного управления судовыми техническими средствами.Известен сигнализатор, содержащий контакт датчика, конденсаторы, резисторы, транзистор и тиристор с общим исполнитепвнмм епементом в енонной пепи 11, При использовании этого устройства возможно ложное включение исполнительного эпеменратковременных отклонениях д итуды питающего напряжения нуля амплНаиболее близким. техническим решением к изобретению является сигнапизато предельных отклонений параметров, содержащий контакты датчиков, конденсаторы резисторы, диоды и исполнительный элемент 2 йОднако при колебаниях амплитуды напряжения источника питания возможны по вторные срабатывания сигнализаторай что исключает возможность применения пэдэбной схемы в системах автоматики, недо- пускающих повторов команд. сигнапизатэ ра, контаКты датонденсаторы 5, льный элемент хэдные цепи элес источникадатчикэв 1 сох диодов 2.Катоды разрядных диодов 2 присоединены к точкам соединения анодов зарядных диодов 3 и конденсаторов 5. Другие обкладки конденсаторов 5 соединены с входной цепью исполнительного элемента 8, с вялю. ченным параллельно ему шунтирующим ди-одом 4. Шунтирующий диод 4 включен встречно полярности тока разряда конденсаторов 5 и присоединен анодом к положительному полюсу источника питания 9. Катоды зарядных диодов 3 через зарядные резисторы 6 соединены с отрицательным полюсом источника питания 9. Компенсирующий резистор 7 соединяет точку соединения конденсаторов 5 и исполнительного элемента 8 с отрицательным полюсом источника питания 9, К точкам 10 соединения контактов датчиков 1 и анодов разрядных диодов 2 подключаются входы устройства обработки информации, Формируемый импульс снимается с точки 11 соединения шунтирующего диода 4 и конденсаторов 5. В качестве исполнительного элемента 8 могут быть использованы электромагнитное реле, оптрон, импульсный3 трансформатор, электронный ключ и т. д,Схема работает следующим образом, В исходном состоянии контакты датчиков 1 разомкнуты, а конденсаторы 5 заряжены до величины напряжения источника питания, 9, При замыкании контакта датчика30 1 конденсатор 5 разряжается через исполнительный элемент 8, контакт датчика 1, разрядный диод 2, что приводит к срабатыванию исполнительного элемента .8. При замкнутом контакте датчика 1 напряжение35 на конденсаторе 5 равно нулю,так как он оказывается включенным в диагональ моста, образованного следующими элементами, замкнутым контактом датчика 1, диодами 2, 3, 4, резисторами 6, 7, Это обеспечи 40 вается выбором параметров элементов моста: диодов 2, 3 4 и резисторов 6, 7.При размыкании контакта датчика 1 конденсатор 5 заряжается через шунтирующий диод 4, зарядный диод 3 и зарядный резистор 6 до величины напряжения источника питании 9, при этом ток через исполнительный элемент не протекает, так как он эашунтирован диодом 4. Разрядные диоды 2 служат для устранения интегрирующего действия конденсаторов 5, соответствующие контакты датчиков 1 которых замкнуты, Зарядные диоды 3 служат для ограничения тока разряда конденсатора 5 при разомкнутом контакте датчика 1 при колебаниях напряжения источника питания 9, и для устранения интегрирующего действия соседних конденсаторов 5 и зарядных резисторов 6.Максимальный уровень помех, возникающий при кратковременном исчезновении напряжения источника питания 9, при разомкнутом контакте датчика 1 ограничен обратным сопротивлением зарядного диода 3, при замкнутом контакте датчика 1 ограничен разностью падений напряжений на разрядном диоде 2 и шунтирующем диоде 4.Формула изо 6 ретейияСигнализатор предельных отклоненийпараметров, содержащий контакты датчиков, конденсаторы, резисторы, диоды, исполнительный элемент, о т л и ч а ю -щ и й с я тем, что, с целью повышенияпомехоустойчивости, между шинами источника питания включены цепочки, каждаяиз которых состоит иэ последовательносоединенных контактов датчика, первогои второго диодов и первого резистора,точка соединения каждого первого и второго диода через соответствующий конденсатор соединена с катодом третьего диода, который через второй резистор соединен с минусовой шиной источнике питания,а анод третьего диода соединен с плюсовой шиной источника питания, между плюмсовой шиной источника питания и катодомтретьего диода включен исполнительныйэлемент,Источники информации, принятые вовнимание при экспертизе:1. Патент США3392379,кл. 340-213, 1969,2. Авторское свидетельство375671,кла 6 08 С 25/00 у 1971625225 Составитель О. Богомолова Техред Н, Андрейчук Корректор И. Гоксич Редактор Е, Гонча в ССС Филиал ППП фПатент", г, Ужгород, ул. Проектная.4 каэ 5407/41 Тираж 763 ПодписноеЦНИИПИ Государственного комитета Совета Минипо делам изобретений и открытий113035, Москва, Ж 35, Раушская набд, 4/5
