Модификатор

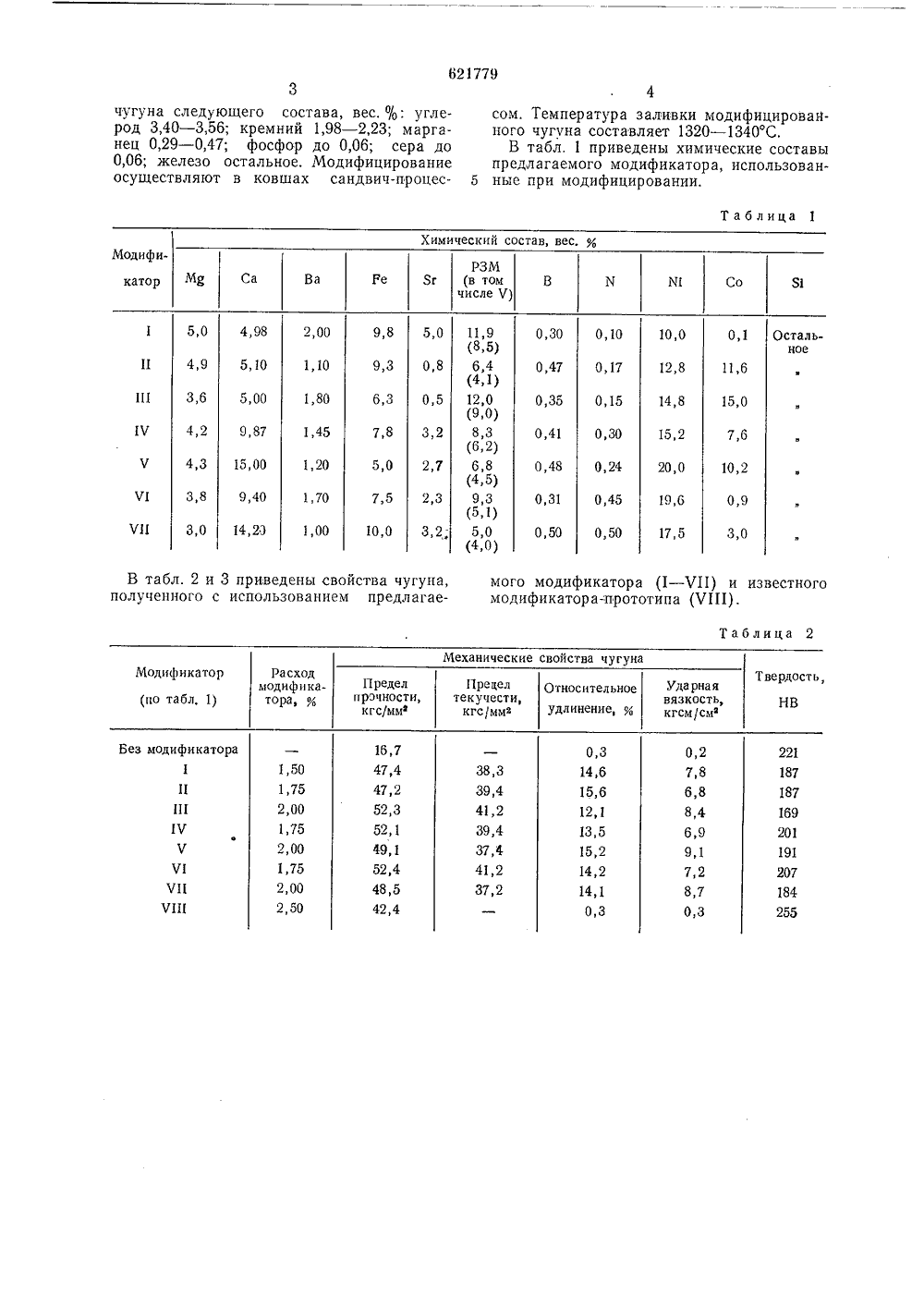

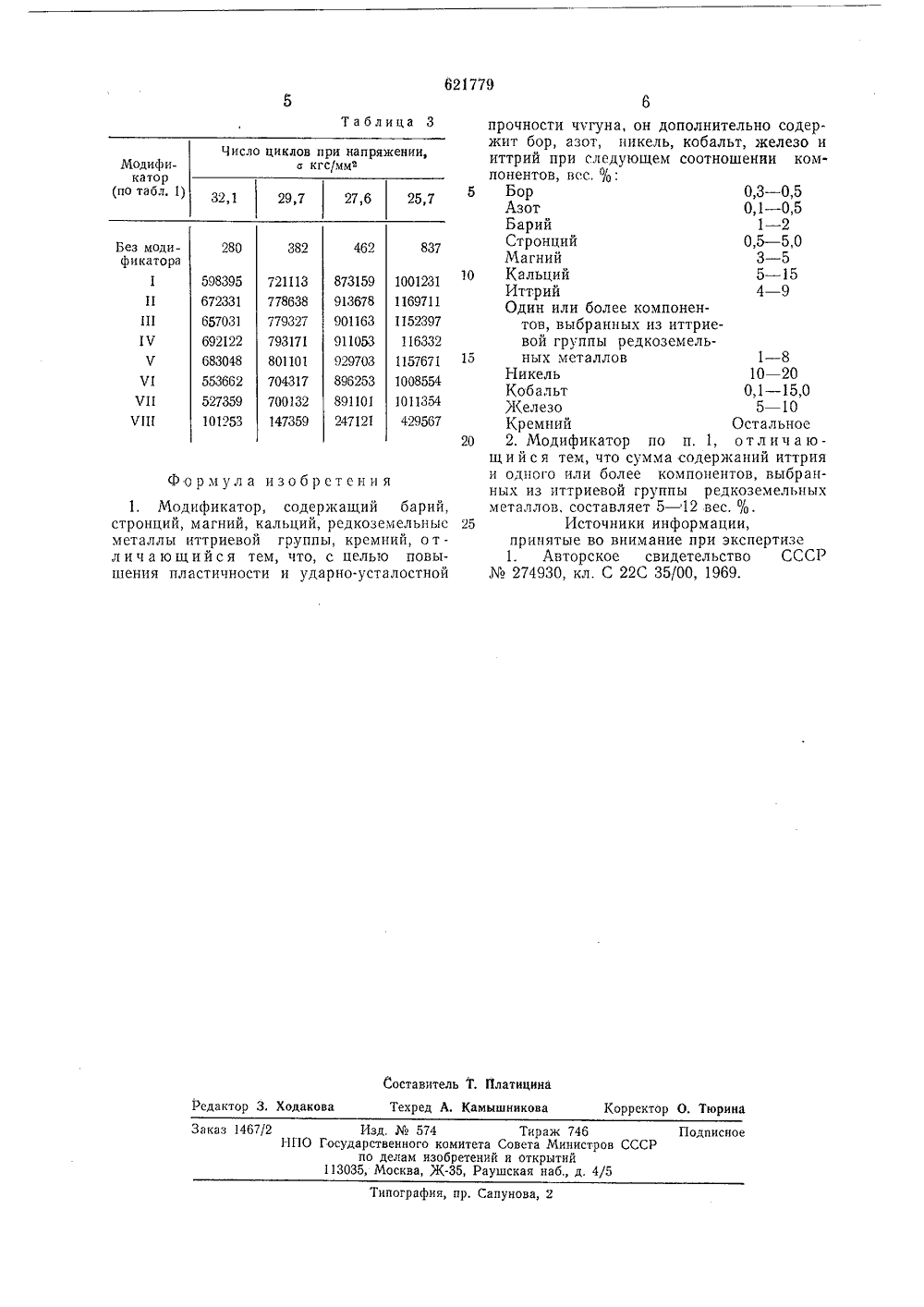

0 П И С А Н И Е пщ 62079ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(088,8) Государственный комитетСовета Ыиннстров СССРпо делам изобретений) Опубликовано 30.08,78. Бюллетеньткрытнй ания 31.0.7 5) Дата опубликования оп 2) Авторы изобретения В. Н, Бондаревский, Б. Г. Зеленый, А, А, Шейко, В,и М. В. Волощенко Институт проблем литья АН Украинской СС(1) Заявите ОДИФ И КАТОР 2металлы иттр невой группы, тличается тем, что с целью поерритной структуры низколегичугуна в литом состоянии, повыстичности и ударно-усталостной он дополнительно содержит бор, ь, кобальт, железо и иттрий присоотношении компонентов,земельныекремний, олучения фрованногошения плапрочностиазот, никелследующемвес. %:,5 - 5,03 - 55 - 15 ен- рие- ель 1 - 8 10 - 2 0,1 - 15,05 - 10 Остальное и одного или группы реда вляет 5 -иявойсос ль достигается тем, что модификатор, содержащиймагний, кальций, редко емого модиие свойства влияние ппедлаг физико-механичес Изобретение относится к области металлургии и может быть использовано припроизводстве отливок из чугуна с шаровидным графитом.Известен модификатор следующего состава, вес. %;Магний 0,5 - 9,0Кальций 6 - 30Барий 0,5 - 10,0Литий 0,5 - 5,0 1Стронций 0 - 8Редкоземельные металлы 0 - 6Кремний Остальное 11Такой модификатор не обеспечивает получение ферритной структуры низколегированного чугуна в литом состоянии. Крометого, уровень пластичности и ударно-усталостной прочности чугуна, полученного сиспользованием известного модификатора,не удовлетворяет требованиям, предъявляемым к материалу деталей машин и механизмов, работающих в условиях изменяющихся нагрузок.Целью изобретения является повышение 25пластичности и ударно-усталостной прочности чугуна,Указанная цепредлагаемыйбарий, стронций, 0 БарииСтронцийМагнийКальцийИттрийОдин или более компонтов, выбранных из иттвой группы редкоземных металловНикельКобальтЖелезоКремнийСумма содержаний иттболее компонентов иттрикоземельных металлов12 вес. %.Исследуютфикатора на621779 4сом, Температура заливки модифицированного чугуна составляет 1320 в 13 С.В табл, 1 приведены химические составыпредлагаемого модификатора, использован ные при модифицировании. 3чугуна следующего состава, вес.%: углерод 3,40 - 3,56; кремний 1,98 - 2,23; марганец 0,29 - 0,47; фосфор до 0,06; сера до 0,06; железо остальное. Модифицирование осуществляют в ковшах сандвич-процесТаблица 1 Химический состав, вес, оо МодифиРЗМкато р МЯ Са Ва Со 5,0 4,98 9,8 2,00 5,0 0,30 0,10 0,1 Остальное10,0 4,9 0,8 П 5,10 1,10 9,3 0,47 0,17 12,8 11,6 3,6 5,00 П 1,80 6,3 15,0 0,5 0,35 0,15 14,8 4,2 7,8 1 Ч 9,87 1,45 3,2 0,41 0,30 15,2 1,20 4,3 15,00 5,0 2,7 0,48 0,24 20,0 10,2 Ч 1 3,8 9,40 7,5 1,70 2,3 0,31 0,45 19,6 0,9 Ч 3,2; 14,20 3,0 1,00 10,0 0,50 0,50 17,5 3,0 В табл. 2 и 3 приведены свойства чугуна,полученного с использованием предлагаемого модификатора (1 - И 1) и известногомодификатора-прототипа (И 11). Таблица 2 Механические свойства чугуна Модификатор (по табл, 1) Расход модификатора, о;621779 Таблица 3 Число циклов при напряжении,а кгс/ммв32,1 25,7 297 27,6 Без модификатора1 11 1 П 1 ЧЧ Ч 1 Ч 1 ЧШ 280 837 462 382 1001231 1169711 1152397 116332 1157671 1008554 1011354 429567 598395 672331 657031 692122 683048 553662 527359 101253 873159 913678 901163 911053 929703 896253 891101 247121 721113 778638 779327 793171 801101 704317 700132 147359 Формула изобретения Составитель Т, Йлатицина Техред А. Камышникова Корректор О. Тюрина редактор 3. Ходакова Заказ 1467/2 Изд, Юз 574 Тираж 746 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Типография, пр. Сапунова, 2 1. Модификатор, содержащий барий, стронций, магний, кальций, редкоземельные металлы иттриевой группы, кремний, о тличающийся тем, что, с целью повышения пластичности и ударно-усталостной прочности чугуна, он дополнительно содержит бор, азот, никель, кобальт, железо ииттрий при следующем соотношении компонентов, вес, %5 Бор 0,3 - 0,5Азот 0,1 - 0,5Барий 1 - 2Стронций 0,5 - 5,0Магний 3 - 5 10 Кальций 5 - 15Иттрий 4 - 9Один или более компонентов, выбранных из иттриевой группы редкоземель ных металлов 1 - 8Никель 10 - 20Кобальт 0,1 - 15,0Железо 5 - 10Кремний Остальное 20 2. Модификатор по п. 1, отличающ и й с я тем, что сумма содержаний иттриян одного или более компонентов, выбранных из иттриевой группы редкоземельныхметаллов, составляет 5 - 12 вес, %.25 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство ССС 1 эМо 274930, кл. С 22 С 35/00, 1969.
