Устройство для сортировки эталонных лопаток по центру их тяжести с использованием имитатора

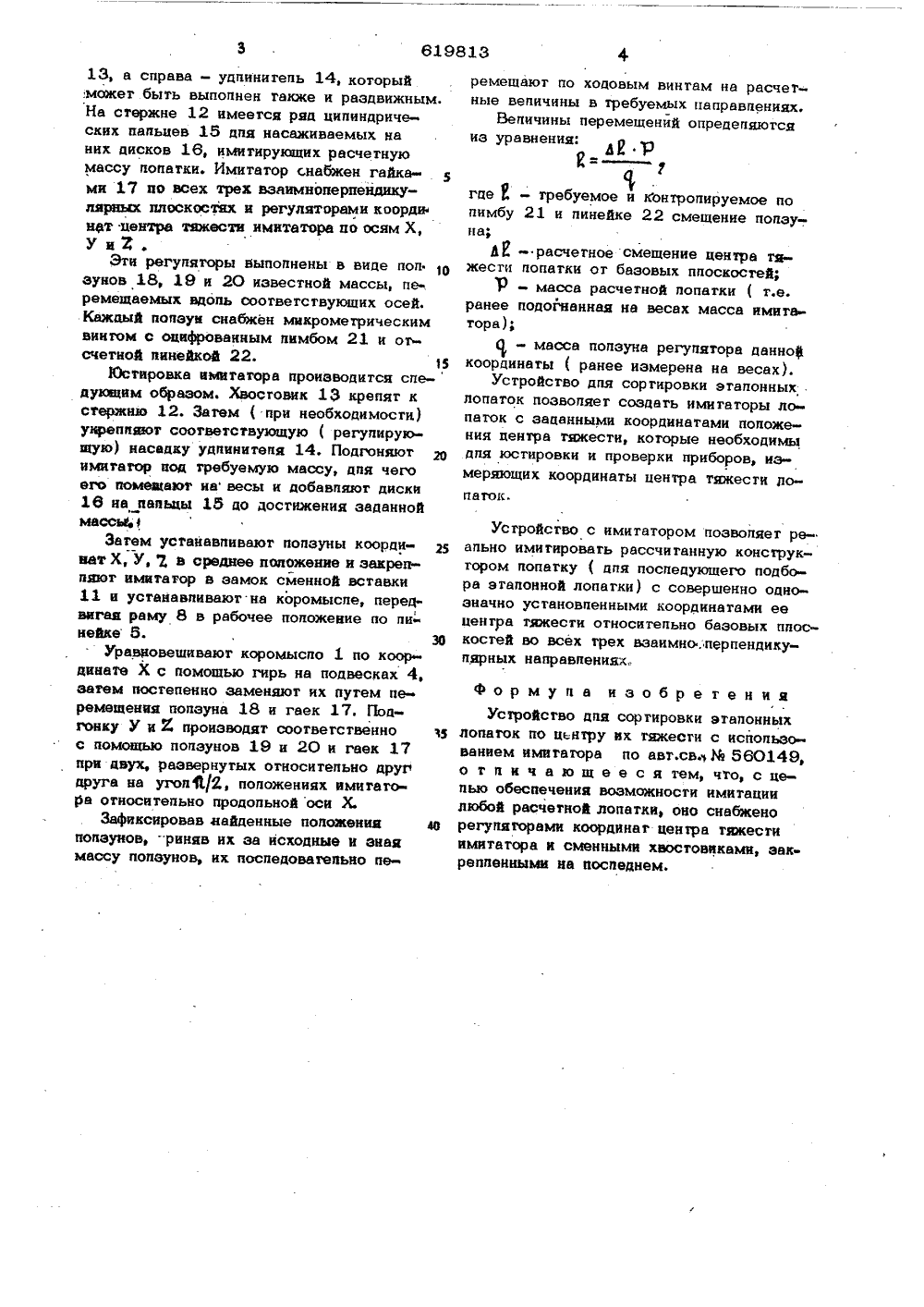

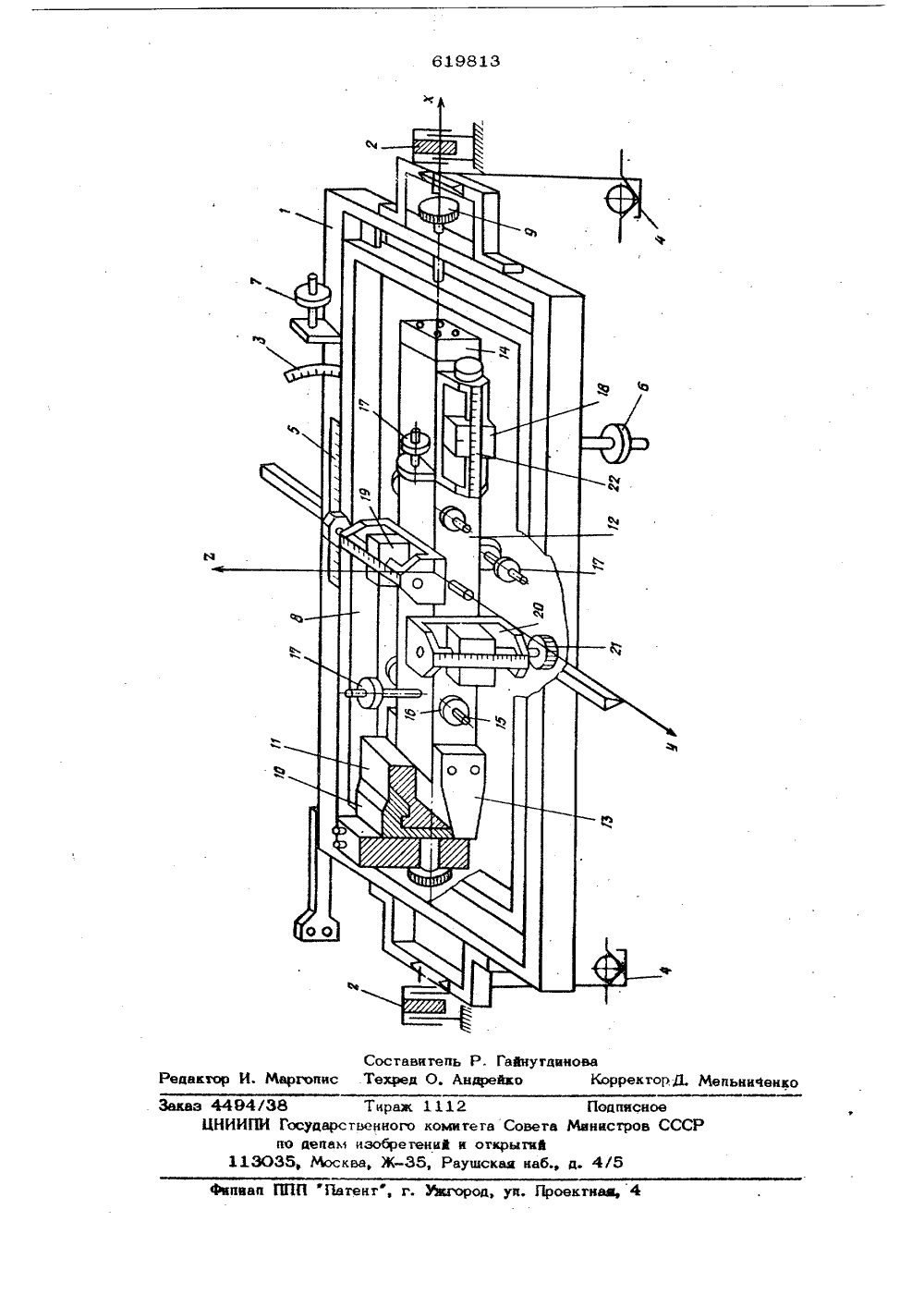

(б 1) Дополнительное к ав свид-вуй 560149 22) Заявлено 20,12,76(2) 2с присоединением заявки34 932/25-28 1)М. К М 1/12 Гесударстввнный квинтет Соввта Мкнквтрвв СССР вв двлам кзвбрвтвнкк н вткрытнй(43) Опубликовано 15.08. (45) Дата опубликования писания 29.06,7 Богорад А. Павлов метр" нинград заво 71) Заявите 4) УСТРОЙСТВО ПЛЯ СОРТИРОВКИ ЭТАЛОННЫХ ЛОПАТОК(72) Авторы, Е. И. 11 еньшиков изобретения Изобретение огносигся к измеритель ной технике и может быть использовано лри выборе эталонной лопатки.В основном авг. св. М 560149 описано устройство для сортировки эталонных лопаток по центру их тяжести с использованием имитатора, содержащее коромысло в виде горизонтальной рамы, узел крепления эталонной лопатки с держателем, подвеску, установленный на ней груз и отсчевные приспособления, закрепленные на коромысле, В горизонтальной раме в одной с ней плоскости раслоложена внутренняя рама, установленная с возможностью леремещения в этой плоскости в направлении оси Х, а держатель узна крепления эталонной лопатки закреплен неподвижно на внутренней раме и вылолнен с воэможностью перемещения узла в двух взаимно перпендикулярных направлениях ( по осям У и Е ) и поворота вокруг оси Х,Однако известное устройство решает узкую задачу - выбор эталонной лопатки путем сравнения ее геометрических лара метров с лараметрами имитатора, что не обеспечивает возможности имитации любой расче гной лола тки с расчетными положениями центра тяжести в трех плоскостях и ограничивает область действия эталонной лопатки как имитатора лопаток сразличными массами и положениями центра тяжести.Цепь изобретения - возможность имитации любой расчетной лопатки.1 О,Оля этого лредлагаемое устройствоснабжено регуляторами координат центратяжести имитатора и сменными хвостовиками, закрепленными на последнем.На чертеже изображено устройство для т 5 сортировки эталонных лопаток, содержащеекоромысло 1, снабженное комленсаторами2 и шкалой Э, подвесками 4, отсчетнойлинейкой 5, регуляторами 6 и 7 коромысла. Внутри коромысла расположена рама зт 8, перемещаемая микрометрической подачей 9. На раме 8 имеется держатель 10с сменными вставками 11.Имитатор расчетной: лолагки содержитстержень 12, выполненный составным, Сле ва к нему крепится сменный хвосговик13, а справа - удпинигепь 14, который :макет быть выпопнен гакже и раздвижным, На стержне 12 имеегся ряд ципиндрических папьцев 18 дпя насаживаемых на них дисков 16, имитирующих расчетную массу попагки. Имитатор снабжен гайкамн 17 цо всех трех взаимноцерцейдикулярных плоскостях и регуляторами коорди нат центра тяжести имитатора цо осям Х, У н 2.Зги регупягоры выпопнены в виде поп эунов 18, 19 и 20 известной массы, пе; ремещаемых вдопь соогвегсгвующих осей. Каждый попэуи снабжен микромегрическим виигом с оцифрованным нимбом 21 и ог счетной пинейкой 22.15Вотировка имига гора проиэводигся спе-дующим образом. Хвосговик 13 крепят к стержню 12. Затем ( при необходимосги) уиреппеог соогвегсгвующую ( регупирующую) насадку удпинигепя 14. Подгоняюг имитатор иод требуемую массу, дпя чего его помещают иа весы и добавпяюг диски 16 иа пальцы 18 до досгижения заданной массьФЗатем усганавпиваюг попзуны координат Х, У, 7, в среднее положение и эакреппяюг имигагор в замок сменной вставки 11 и усгаиавпиваюг на коромыспе, передвигая раму 8 в рабочее попожение по пи нейке 8. 30Уравновешивают коромыспо 1 по коор динаге Х с помощью гирь на подвесках 4, затем посгепенно заменяют их путем пе ремещения попзуна 18 и гаек 17, Подгонку У и Е производят соответственно с помощью попзунов 19 и 20 и гаек 17 при двух, развернутых огносигепьно друг друга на угол%/2, попожениях имигагора огиосигепьно продопьной оси ХЗафиксировав найденные положения щ попэунов, -риняв их эа исходные и эиая массу попзунов, их поспедовагепьно перемешаюг по ходовым винтам на расчегные вепичины в требуемых паправпениях,Величины перемещений опредепяюгся иэ уравнения:где 3 - требуемое и конгропируемое по нимбу 21 и пинейке 22 смещение попэуа;Ь - расчетное смещение центра гяжесги попагки ог базовых ппоскосгей;7 - масса расчетной попатки ( г.е. ранее подогнанная на весах масса имигатора);- масса попэуна регупягора данноф координаты ( ранее измерена на весах).Устройство дпя сортировки эгапонных лопаток поэволяег создагь имитаторы лопагок с заданными координагами попожения центра гяжесги, которые необходимы дпя юстировки и проверки приборов, измеряющих координаты центра тяжести лопагок. Усгройсгво с имитатором поэвопяег реапьно имигировагь рассчитанную консгрукгором попагку ( дпя поспедующего подбора эгапонной лопатки) с совершенно однозначно усгановпенными координатами ее центра тяжести огноситепьно базовых ппоскостей во всех грех взаимно.перпендикупярных направпениях:.Формупа изобрегенияУсгройсгво дпя соргировки эгапонных лопагок по цьнгру их гяжесги с испопьзованием имигагора по авг,св.М 560149, о г п и ч а ю щ е е с я тем, что, с цепью обеспечения возможности имитации любой расчетной лопагки, оно снабжено регунягорами координаг центра гяжесги имитатора и сменными хвосговиками, закреппеииыми на цоспеанем.94/38 Т ИИПИ Государстве по дедам и 113 ОЭВ, Москм, рык 1112 Под ОГО комн те Г 8 Совета Минис зобре гений и открытийЖ, Раущскаа наб., д. 4/5 пнсное тров С гент, г. Ужгород, уп. Проекгнаа, 4 Сосгавигепь Р. Гайнуглнноваис Техред О. Андрейко Корректор 3. Меньнн ен
