Регулятор давления

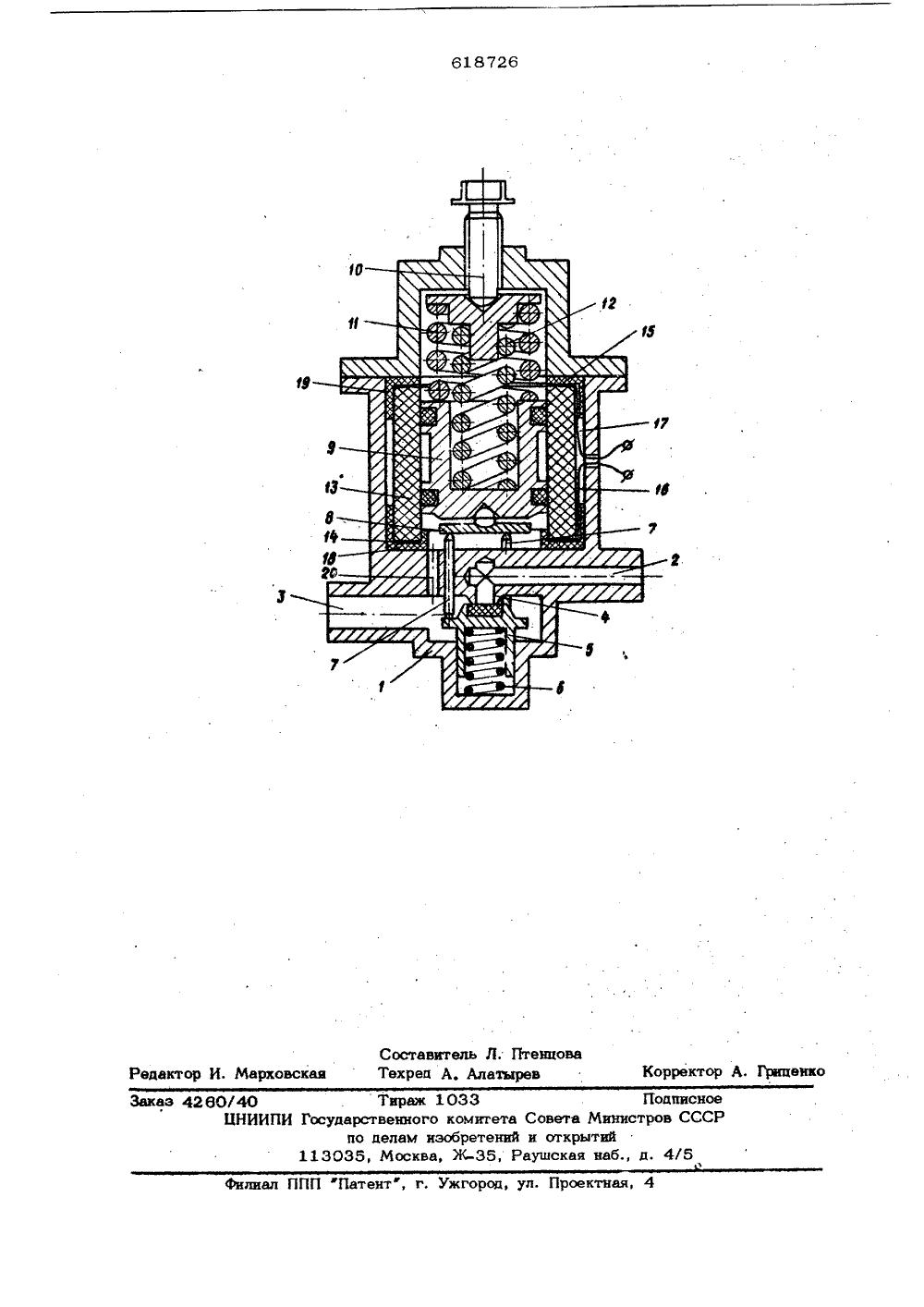

явлено 18.08.75 (2) 2168263/18-24 нсоеднненнем эая Государственный комет Совета Инннстров ССС во делам нэворетеннйн отнрытнй(5 Юхематически пока На чертеже предложенный Он состоит 2 о 2 и выходным 4, регулирующ ляющего собой ной 6. Клапан лями 7, которь 2 модействуют срегулятор давления.иэ корпуса 1 с входным3 патрубками с сеалом его органа 5, предстввклвпан, поджатый пружиконтактирует с толквтее через тарель 8 вэаичувствительным алеменИзобретение относится к пневматике и может быть использовано в пневмосистемах аля понижения давления рабочей среаы;Известен регулятор давления, в корпусе которого имеются входной и выходной . пвтрубки, расположенный в нем регулирующий орган, связанный.с чувствительным элементом, выполненным в виде подпружиненного поршня 1,Эти регуляторы давления характеризуются наличием сил трения в подвижных частях, что понижает точность поддерживания ими требуемой величины выходного давления гаэв.Наиболее близким по технической сущности к предложенному является регулятор давления, в корпусе которого имеются входной и выходной патрубки, расположенный в нем регулирующий орган, связанный с чувствительным элементом, выполненный в виде подпружиненного поршня, источник переменного тока и осциллятор, Причем в нем осциллятор выполнен в виде электромагнитного привода 21. Наличие электромагнитного привода,в этом регуляторе давления существенно усложняет конструкцию регулятора,что понижает надежность и повышает потери энергии,Целью изобретения является упрощение регулятора,Для этого осциллятор выполнен в виде втулки иэ пьезокерамического материала, поляризованной в осевом направлении, в которой размещен подпружиненный поршень, а торцовые поверхностивтулки покрыты токопроводящим слоеми подключены к источнику переменноготока.том 9, выполненным в вице подпружиненного поршня,Чувствительный элемент подпружи-нен регулирующим винтом 10, пружинами 11 и 12 и размещен внутрй осциллятора, который выполнен в вице 3втулки 13 иэ пьезокерамического материала и поляризованной в осевом направлении, Торцовые поверхности втулки покрыты токопроводяшими слоями 14 и18, которые проводами 16 и 17 подклю очены к источнику переменного тока (на,чертеже не показан).Втулка 13 осциллятора, в корпусе .а,закреплена при помощи герметизярующихи электроизолирующих колец 18 и 1 9. ИВ корпусе 1 имеется канал 20 цля сообщения полости выходного патрубка 3(полости низкого давления) с полостьюпод чувствительным элементом 9.Регулятор работает следующим обрв 4- 20зом.Чувствительный элемент 9 и связанный с иим регулирующий орган 8 находятся в равновесии под действием силсжатяя пру,кии 6, 11 и 12 иавиле 23ния в выходном, патрубке 3,При изменении давления в выходномпвтрубке 3 равновесие элементов нару.шается, регулирующий орган 8 перемещается таким образом, чтобы обеспе- зочить постоянную отрегулированную величину давления в выходном патрубке 3. Возбуждаемая переменным электрическимтоком втулка 13, вследствие Зй обратного пьезоэффекта, испытывает пь. ременные деформации. Движение чувствительного элемента 9 во втулке 13, размеры которой осциллируют, сопровождается значительным уменьшением силы О трения, что повышает точность работы регулятора.Наличие в регуляторе осциллятора выполненного в виде втулки из пьезокерамического материала существенно упрощает конструкцию устройства, делает ее менее громоздкой. При этом увеличивается надежность регулятора, поскольку в предложенной конструкции от+ сутствуют обмотки, коммутирующие элементы, дополнительные пружины. В предложенном устройстве колеблются только размеры осциллятора, а не сам осциллятор, что ведет к уменьшению потребления мощности. формула изобретенаяРегулятор давления, в" корпусе которого имеются входной и выходной пвтрубки, расположенный в нем регулирующий орган, связанный с чувствительнымэлементом, выполненный. в виде подпружиненного поршня, источник переменного тока и осциллятор, о т л и ч а ющ и й с я тем, что, с целью упрощения устройства, осциллятор выполненв виде втулки из пьеэокерамическогоматериала, поляризованной в осевсч направлении, в которой размещен подпру,жнненный. поршень, а торцовые поверхности втулки покрыты токопроводящимслоем и подключены к источнику переменного тока,Источники информации, принятые вовнимание при экспертизе:1, Агроновский М. М, и др, Силовыепневмоавтоматическне системы. М.,1968, с. 34, рис. 21.2, Вашта Т. М Йвдравлические следящие приволы. М.-К 1960,с, 170-183, рис. 73.618726 2 Составитель Л. ПтенцомРедактор И. Марховскаи Техреп А. Алатырев Корректор А. ГриценкоЗак ВО/40ВНИИ осуда 130 ПП Патент", г. Ужгород, ул. Проектная, 4 Тираж 1033рственного комит делам нзобрет Москва, Ж 3 Под нисноеета Совета Министров СССРний и открытий
