Формирователь импульсов

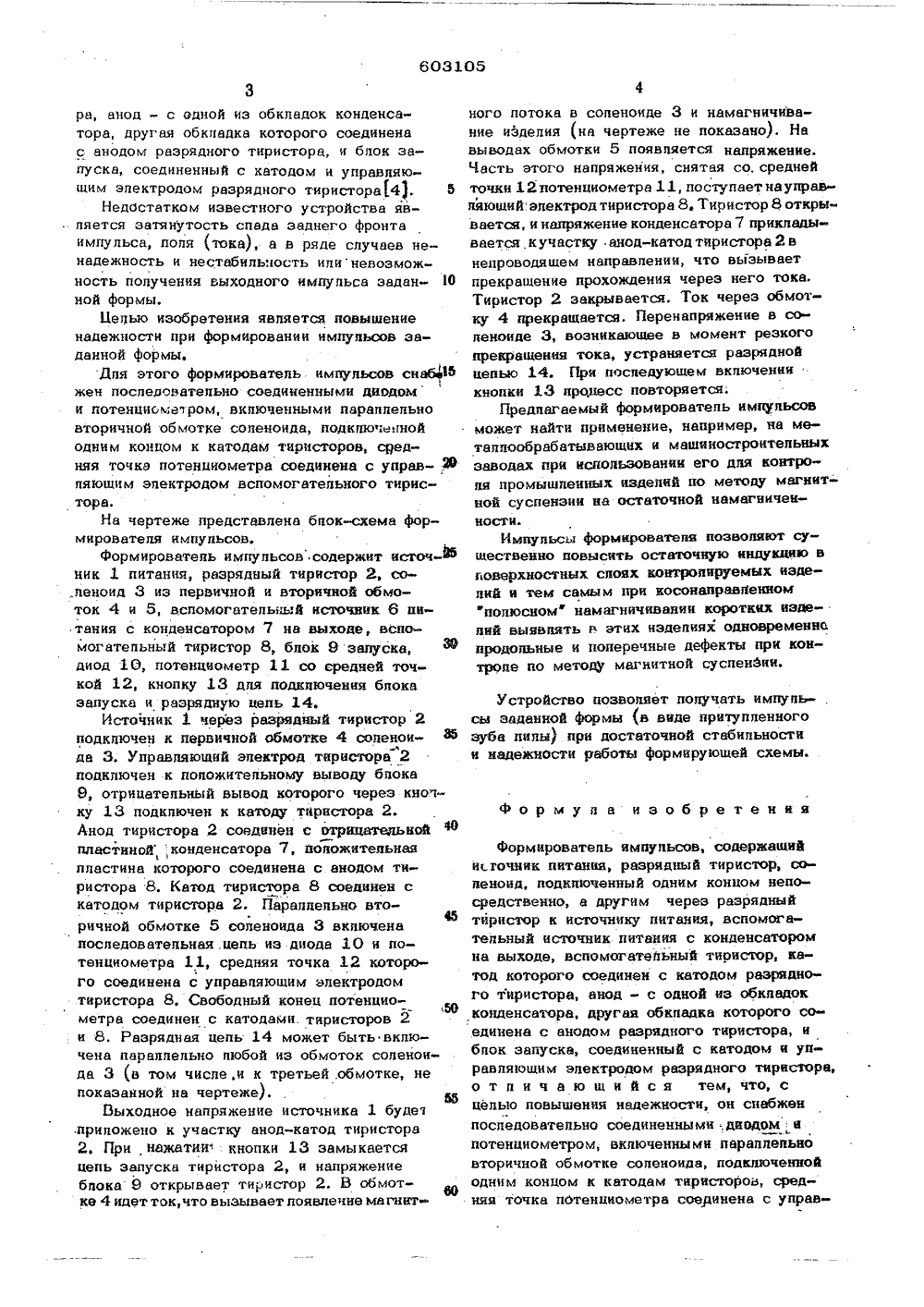

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДВТИЛЬСТВУ(Я) М. Кл. Н 03 К 3/335 6 01 И 27/84 с присоединением заявкиГавударстеаевй кеиитет Сеавта Мееатраа СССР в ледам кафбрвтееа я еткритий(43) Опубликовано 15.04.78.Бюллетень 1 (45) Дата опубликования описания 23,03.78(72) Автор изобретеаия Д. А. Штуркин Институт физики метаппов Уральского научного центраАН СССР(54)ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к области радиотехники и может быть использовано также в измерительной технике, в частности, в дефектоскопии дпя создания в сопеноиде дефектоскопа одиночных импульсов тока в 5 форме притупленного зуба пины, т. е. дпя создания импульсов тока с медленно нарастающим передним фронтом и резко спадающим задним фронтом.Известны формироватепи импульсов дпяф намагничивания издепий, дпя генерации импупьсов пипообразной формы и т. д.Известен формирователь импульсов дпянамагничивания издепий, -работающий в однопопупериодном и двухтопупериодном режимах, содержащий силовой трансформатор с управпяюшими вентилями в первичной его цепи и трансформатором тока во вторичной цепи. Схема устройстве создает поспедова 1 тепьность искаженных импульсов тока с за- ф тянутым во времени спадом у основания 1.Известен формирователь импульсов - генератор тока пилообразной формы с индуктив ной нагрузкой содержащий усилитель, импульс-, .ный генератор и резонансный контур, К генератору подключена допопнитепьная схема, содержащая индуктивное сопротивление, включенное последовательно с двумя упцавпяемыми вентилями, управляющие эпектроды которых соединены с импульсным генератором. Благодаря этому достигается воэможность ппавной регулировки амппитуды тока в нагрузке 12,Известен репаксационный формирователь импульсов, содержащий времязадающую цепочку, импульсный трансформатор и две разрядные цепочки, выполненные на тиристорах с положительной обратной связыд по цепи управпения. Разрядные цепочки нз тиристоров включены встречно-пвраплепьно и соединены через конденсатор времяэадающей цепочки с выводами первичной обмотки импульсного трансформатора 3.Наиболее близким техническим решением к изобретению является формироватепь импупьсов, содержащий источник питания, разрядный тиристор, соленоид, вспомогательный сточник питания с конденсатором на выходе, вспомогательный тиристор, катод которо соединен с катодом разрядного тиристора, анод - с одной из обкпадок конденсатора, другая обкпадка которого соединенас анодом разрядного тиристора, и бпок запуска, соединенный с катодом и управпяющим электродом разрядного тиристора 4), 5Недостатком известного устройства является затянутость спада заднего фронтаимпульса, поля (тока), а в ряде случаев ненадежность и нестабильность илиневозможность попучения выходного импульса заданной формы.Бепью изобретения явпяется повышениенадежности при формировании импупьсов заданной формы,Дпя этого формироватепь импупьсов снЬжен последсватепьно соединенными диодоми цотенциометром, вкпюченными параплепьновторичной обмотке соленоида, подкпюченнойодним концом к катоаам тиристоров, средняя точка потенциометра соединена с управ-пяющим эпектродом вспомогатепьного тиристора.На чертеже представлена бпок-схема формирователя импупьсов.Формироватень импупьсов содержит источивник 1 питания, разрядный тиристор 2, со.пеноид 3 из первичной и вторичной обмоток 4 и 5, вспомогатепьный источник 6 питания с конденсатором 7 на выхоае, вспомогатепьный тиристор 8, бпок 9 запуска, Здиод 1 О, потенциометр 11 со средней точкой 12, кнопку 13 дпя подключения бпоказапуска и разрядную цепь 14.Источник 1 через разрядный тиристор 2подкпючен х первичной обмотке 4 сопенои- ппда 3. Управляющий эпектроа тиристора 2подкпючен к попожитепьному выводу бпока9, отрицатепьный вывод которого через кночку 13 подкпючен к катоду тиристора 2,Анод тиристора 2 соединен с отрицательной фопластиноК ,конденсатора 7, попожитепьнаяпластина которого соединена с анодом тнристора 8. Катод тиристора 8 соединен скатодом тиристора 2. Параппепьно вто 45ричной обмотке 5 соленоида 3 вкпюченапоследоватепьная .цепь из диода 10 и потенциометра 11, средняя точка 12 которого соединена с управпяющим эпектродомтиристора 8. Свободный конец потенциометра соединен с катодами. тиристоров 2и 8, Разрядная цепь 14 может быть включена паранпепьно пюбой из обмоток сопеноида 3 (в том чиспе,и к третьей .обмотке, непоказанной на чертеже),55Выходное напряжение источника 1 будез,припожено к участку анод-катод тиристора2. При нажатии 1 кнопки 13 замыкаетсяцепь запуска тиристора 2, и напряжениеблока 9 открывает тиристор 2. Ц обмотке 4 идет ток,что вызывает появление магнитного потока в сопеноиде 3 и намагничивание издепяя (на чертеже не показано). На выводах обмотки 5 появпяется напряжение. Часть этого напряжения, снятая со. средней точки 12 лотенциометра 11, поступает науправпяющийэпектрод тиристора 8, Тиристор 8 открывается, и напряжение конденсатора 7 прикпадываетси, к участку анод-катод тиристора 2 в непроводящем направлении, что вызывает прекращение прохождения через него тока. Тиристор 2 закрывается. Ток через обмотку 4 црекрашается. Перенапряжение в соленоиде 3, возникающее в момент резкого прекращения тока, устраняется разрядной цепью 14. При поспедующем вкпючении кнопки 13 процесс повторяется.Предпагаемый формирователь имцупьсов может найти применение, например, на метаппообрабатывающих и машиностроитепьных заводах при испопьэовании его дпя контропя промышпениых изаепий по методу магнит- ной суспенэии на остаточной намагниченности.Импупьсы формироватеия позвопиют существенно повысить остаточную индукцию в поверхностных споях контропируемых падений и тем самым при косонаправпенном "попюсном намагничивании коротких иэдепий выявпить в этих издепиях одновременна проаопьные и поперечные дефекты при контропе по методу магнитной суспензия,Устройство поэвопяет попучать импупьсы заданной формы (в виде нритуппенного зубе пины) при достаточной стабипьности и надежности работы формирующей схемы.Формупа изобретенияФормироватепь импуньсов, содержащий е.гочник питания, разрядный тиристор, соненоиа, подкнюченный одним концом непосредственно, а другим через разрядный тиристор к источнику питания, всцомогательный источник питания с конденсатором на выходе, вспомогатейьный тиристор, катод которого соединен с катодом разрядного тиристора, анод - с одной из обкпадок конденсатора, аругая обкпаака которого соединена с анодом разрядного тиристора, и бпок запуска, соединенный с катодом и управляющим эпектродом разрядного тиристора, о т и и ч а ю щ и й с я тем, что, с цеепью повышении надежностион снабжен поспедоватепьно соединенными .диодом и потенциометром, вкпюченными параппепьно вторичной обмотке сопеноида, подкнюченной одним концом к катодам тиристоров, средняя точка потенциометра соединена с управ603105 2. Авторское свидетельство СССР М 210900, кп, Н 03 К 4/08, 1966,3. Авторское свидетельство СССР М 9 370714, кд. Н ОЭ К 3/335, 1973.4, Горохов В, А, и Шедрин Б. М. Тнристоры в импульсных схемах, М"Советское радио, 1972, с. 180, рнс. 6, 8. Составитель А. МатвеевРедактор Н. Аристова Техред Е,Давыдович КорректорЕ, Пап Э аказ 1875/5ЦНИИ 4 Тираж 1086 ПИ Государственного комите но делам иэобре 13035, Москва, Ж, Раушал ППП Патент г. Ужгород, ул. Проектная ляюшим электродом вспомогательного тиристора.Источники информации, принятые во внимание при акспертиэе: 1. Авторское свидетельство СССР М 196415, кл. С 01 М 27128, 1965.Подписноеа Совета Министров Сений и открытийкая наб., д, 4/5
