Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

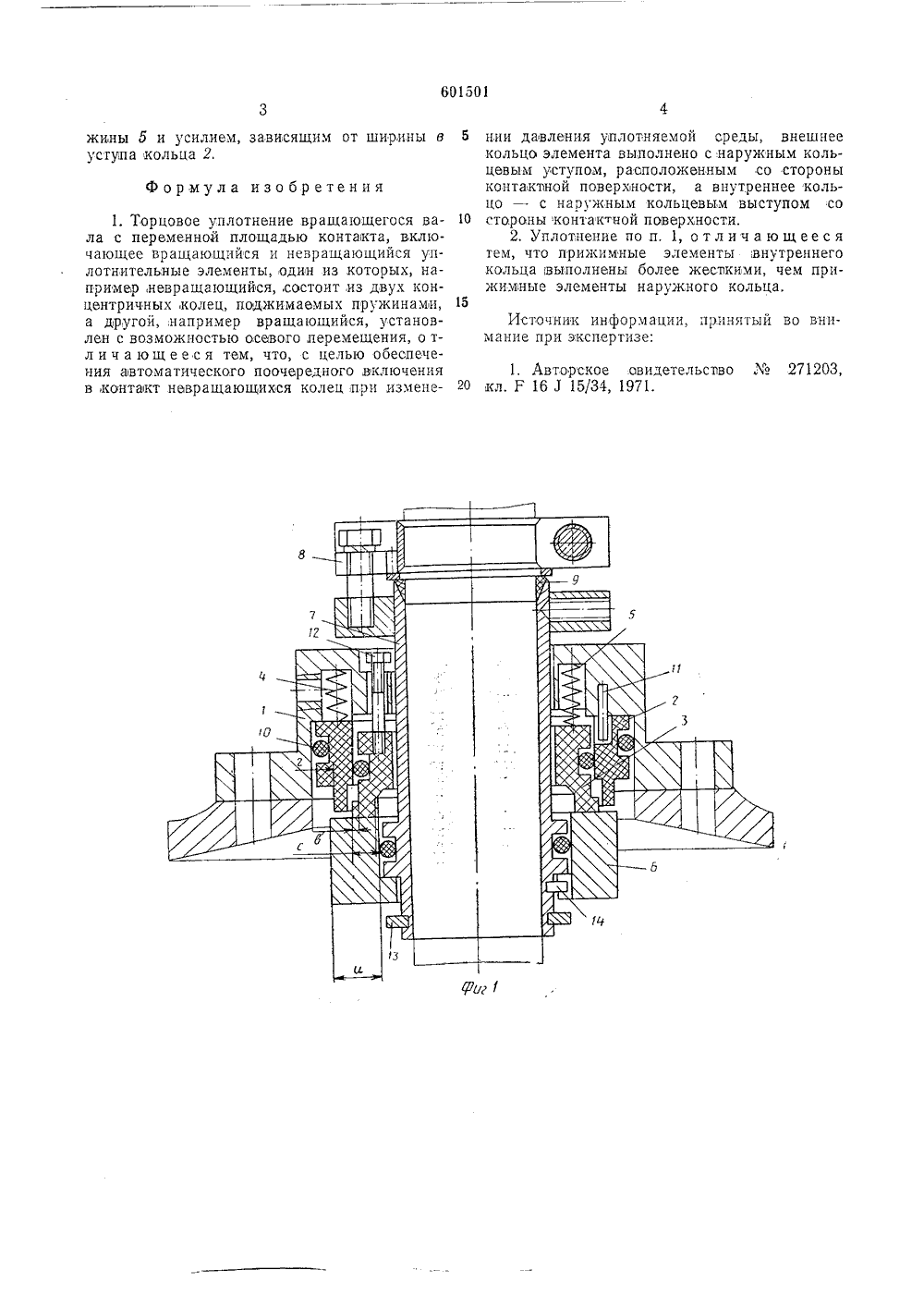

О П И С А Н И Е ( )6 ОБО 1ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(23) Приоритет Государственныи комИтет Совета Министров СССР(45) Дата опубликования описания 17,03.7 ЕСОВЗЦД(72) Авторы изобретен В, А, Земсков, В, В, Шибаров и 3. Д. фроловаДзержинский филиал научно-исследовательскогонструкторского института химического машинострое 71) Заявител 54) ТОРЦО ПЛОТНЕН т кольцо 2риной в ивниз ло коальнейшегтся от ртомлучае уделрения опрел При этох на уступ шт релвпгается которое от л ограничпвае В этом с верхности тот леиствия дасилия пружиньнтакта с кольо перемещенияна втулке 7.ное давлениееляется усилие вления т 5 пецом б, вверх кольца кимные30 на пом пруИзобретение относится к уплотнительной технике.Известны торцовые уплотнения, в которых один из уплотнительных элементов выполнен в виде двух концентрично располо женных и автономно подпружиненных колец ЦНедостатком их является деформация колец трения при болХших давлениях уплотняемой среды, что приводит к неравномерному 1 износу поверхностей пар трения, а при снижении давления деформация снимается и поверхность трения приобретает конусность.Цель изобретения - обеспечение автоматического поочередного включения в контакт невращающихся колец при изменении давления уплотняемой среды. Это достигается тем, что внешнее кольцоэлемента выполнено с наружным кольцевымуступом, расположенным со стороны контактной поверхности, а внутреннее кольцо - снаружным кольцевым выступом со стороныконтактной поверхности, при этом величинаосевого перемещения вращающегося элементаменьше, чем хол внешнего кольца, но больше,чем хол внутреннего,Прижимные элементы внутреннеговыполнены более жесткими, чем приэлементы наружного кольца. На фиг. 1 изображен продольный разрез предлагаемого уплотнения, когда давление в его полости достигает определенной величины; на фиг. 2 - положение невращающегося кольца при отсутствии давления среды.Уплотнение состоит из корпуса 1, колец 2 и 3, пружин 4 и б, вращающегося кольца б, смонтированного на втулке 7, приводимой во вращение водилом 8, фторопластового кольца 9, вторичных уплотнений 10. От проворота кольца трения удерживаются штифтом 11 и болтом 12, последний ограничивает движение кольца 2 вниз. В нижней части втулки имеется упор 13 и штифт 14.При отсутствии давления уплотняемой среды пружина 4 прижимает кольцо 3 к кольцу б, передвигая его до упора 13 (фиг. 2). Перемещение кольца 2 ограничавается болтом 12. Когда давление повышается до определенной величины, оно действует на уступ кольца 3 шириной г и на кольцо б шириной и, перемещая их вверх и сжимая, пружину 4,жины 5 и усилием, зависящим от ширины в 5уступа кольца 2,формула изобретения1. Торцовое уплотнение вращающегося ва ла с переменной площадью контакта, включающее вращающийся и невращающийся уплотнительные элементы, один из которых, например невращающийся, состоит,из двух концентричных колец, поджимаемых пружинами, 15 а другойнапример вращающийся, установлен с возможностью осевого перемещения, о тл и ч а ю щ е е с я тем, что, с целью обеспечения автоматического поочередного включения в контакт невращающихся колец при измене нии давления уплотняемой среды, внешнее кольцо элемента выполнено с наружным кольцевым уступом, расположенным со стороны контактной поверхности, а внутреннее кольцо - с наружным кольцевым выступом со стороны контактной поверхности.2. Уплотнение по п. 1, от л ич а ю щ ее с я тем, что прижимные элементы;внутреннего кольца выполнены более жеспкими, чем прижимные элементы наружного кольца.Источник информации, принятый во внимание при экспертизе:1. Авторское свидетельство М 271203,кл, Г 16 Л 15/34, 1971.601501 Риг Г Составитель Ю. КибиткинТехред В. Рыбакова Редактор И. Бродская Корректор И, Симкина Подписное Тип. Харьк, фил. пред, Патент Заказ 86/201 Изд, Ма 102 Тираж 918 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
2004329, 11.03.1974
ДЗЕРЖИНСКИЙ ФИЛИАЛ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО И КОНСТРУКТОРСКОГО ИНСТИТУТА ХИМИЧЕСКОГО МАШИНОСТРОЕНИЯ
ЗЕМСКОВ ВЛАДИМИР АНДРЕЕВИЧ, ШИБАРОВ ВЯЧЕСЛАВ ВАСИЛЬЕВИЧ, ФРОЛОВА ЗИНАИДА ДМИТРИЕВНА
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 05.04.1978
