Формирователь импульсов

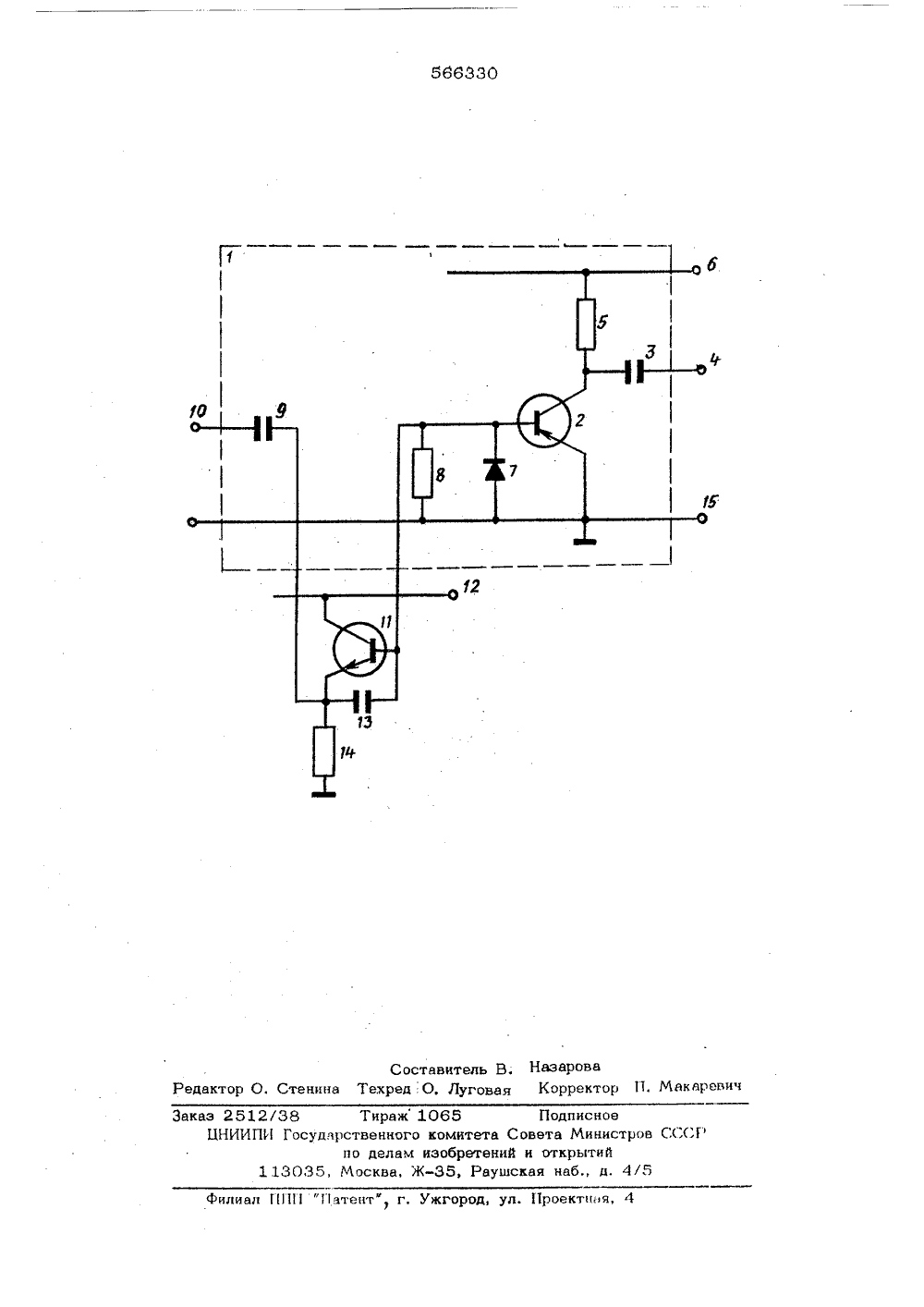

сОП ИСАНИИЗОБРЕТЕН ИЯ Е Союз СоветскихСоциал истиыескихРеспублик(6) Дополнительное к авт, свил.ву 2) Заявлеио 25,07присоединением 51 4 (21) 2040520/21 Н 5/04 вкиГосударственный номнт Совета Министров ССС по делам изобретений.07.77,Бюллетень27 ания описании 30,08,77 тии 72) Авторы изобретени ов и В. И. Гор А. К,(71) Заявител МПУЛЬСО(54) фОРМИРОВАТ туды входного сигнала объясняющееся увеличением времени протекания тока базытранзистора ключевого каскада.Цель изобретения - повышение стабиль 5 ности длительности выходных импульсов.Это достигается тем, что ,в формирователь импульсов, содержащий ключевой транзисторвключенный по схеме с общим эмиттером с шунтирующими переход база-эмит тер диодом и резистором, и разделительный конденсатор,. подключенный к входной шине, введен дополнительный каскад,содержащий транзистор противоположноготипа проводимости, коллектор которого 5 подключен к дополнительному источнику питания, переход база-эмиттер шунтированконденсатором, эмиттер подключен к разделительному конденсатору и через резистор - к общей шине устройства, а база 20 соединена с базой ключевого транзистора,На чертеже представлена принципиальная электрическая 1 схема формирователяимпульсов. ве дл наблюдает бдительности ании ампли тройств чение двозраст Однако в такначительное ого импульс остоит изщего тран од при Изобретение относится к импульсной тех нике и может быть использовано в качестгенератора прямоугольных импульсовя генерирования импульсов наносекундного диапазона,Известен формирователь импульсов с использованием транзистора, включенного по схеме с общим эмиттером, к коллектору которого подсоединен диод, открытый в рабочем состоянии 111Недостатком такого формирователя является недостаточная стабильность длительности выходньх импульсов.Из известных устройств наиболее близким по технической сущности к предлагае мому является формирователь импульсов с укорачивающей цепью на входе, содержащий ключевой транзистор, включенный по схеме с общим эмиттером, с шунтирующими переход база-эмиттер диодом и резистором, и разделительный конденсатор формирователь импульсоключевого каскада 1, содерзистор 2, включенный по схеме с общимэмиттером, с коллектором, подсоединенным через конденсатор 3 к выходной шине 4, и через резистор 5 - к источникупитания 6 с шунтируюшими переход базаэмиттер диодом 7 и резистором 8, и раэделительный , конденсатор 9, подключенный квходной шине 10 и дополнительного каскада,содержащего транзистор 1 1 противоположноготипапроводимости, коллектор которого под- Оключен к дополнительному источнику 12 питания. База-эмиттерный переход транзистора11 шунтирован конденсатором 13, эмиттерэтого транзистора через резистор 14 подключен к обшей шине 15 устройства.Формирователь работает следующим образом.В исходном состоянии (до подачи входного сигнала) транзисторы ключевого 1 идополнительного транзисторного каскадовзакрыты, так как их базы находятся под нулевым потенциалом; конденсатор 13 разряжен. При появлении на входной шине отрицательного импульса его: передний фронтоткрывает транзистор 2 ключевого каскада1. Конденсатор 13 заряжается по цепи: положительная клемма источника входногосигнала шина 15 - переход эмиттер-базатранзистора 2 ключевого каскада 1 и параллельно ему подключенные резистор 8 идиод 7 в цепи базы транзистора 2 ключевого каскада 1 - конденсатор 13 связиотрицательная клемма источника входногосигнала.Заряд конденсатора связи происходитдо тех пор, пока напряжение на нем, прикладываемое к базе транзистора 11, не достигнет уровня открывания транзистора 11 .дополнительного каскада,С момента открывания транзистора 1140происходит стабилизация напряжения наконденсаторе 13 изменение напряженияна базе транзистора 11 передается на егоэмитттер), величина которого определяется напряжением эмиттер-база транзисто 45ра 11;ф ток через конденсатор 13 прекращается и, следовательно, прекращаетсяуправляющее воздействие входного сигнала на базу транзистора 2 ключевого каскада 1. По окончании заряда конденсатора 13 транзистор 2 ключевого каскада 1, выйдя иэ насыщения, запирается. На выходной шине 4 формируется выходной импульс укороченный по сравнению с входным. Так как степень насыщения транзистора 2 ключевого каскада 1 определяется величиной управляющего сигнала на его базе, то ста" билизация амплитуды этого сигнала приводит к стабилизации уровня насыщения транзистора 2 ключевогокаскада 1 и, следовательно, к стабилизации длительности выходного импульса. После окончания входного сигнала конденсатор 13 связи разряжается. по цепи: конденсатор связи 13 - резистор 8 в цепи базы транзистора ключевого каскада - шина-резистор 14-конденсатор 13. Транзистор 11 закрывается, н схема возвра-, щается в исходное состояние.формула изобретенияФормирователь импульсов, содержащийключевой транзистор, включенный по схеме ос общим эмиттером с шунтнрующими переход база-эмиттер диодом и резистором, и разделительный конденсатор, подключенный к входной шине, о т л и ч а ю ш и йс я тем, что, с целью повышения стабильности длительности выходных импульсов, в него вв е ден дополнительный каскад, содержащий трап эистор противоположного типа цроводимостн, коллектор которого подключен к дополнительному источнику питания, переход база-эмиттер шунтирован конденсатором, эмиттер подключен к разделительному конденсатору и через резистор - к обшей шине устройства, а база соединена с базой ключевого транзистора.Источники информации, принятые во внимание при экспертизе;1. Патент ФРГ М 1278501, 21 а 36/04, 1968.2. Мейлинг В., Стари Ф, Наносекундная импульсная техника 1 М., Атомиздат, 1973., с. 170, рис, 104 б.Составитель В, НаэароваРедактор О. Стенина Техред . О. Луговая Корректор П. МакаревичЗакаэ 2512/38 Тираж 1065 ПодписноеБНИИПИ Государственного комитета Совета Министров СССРпо делам иэобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5филиал ППП "Патент" г. Ужгород, ул. Проектная, 4
