Формирователь импульсов

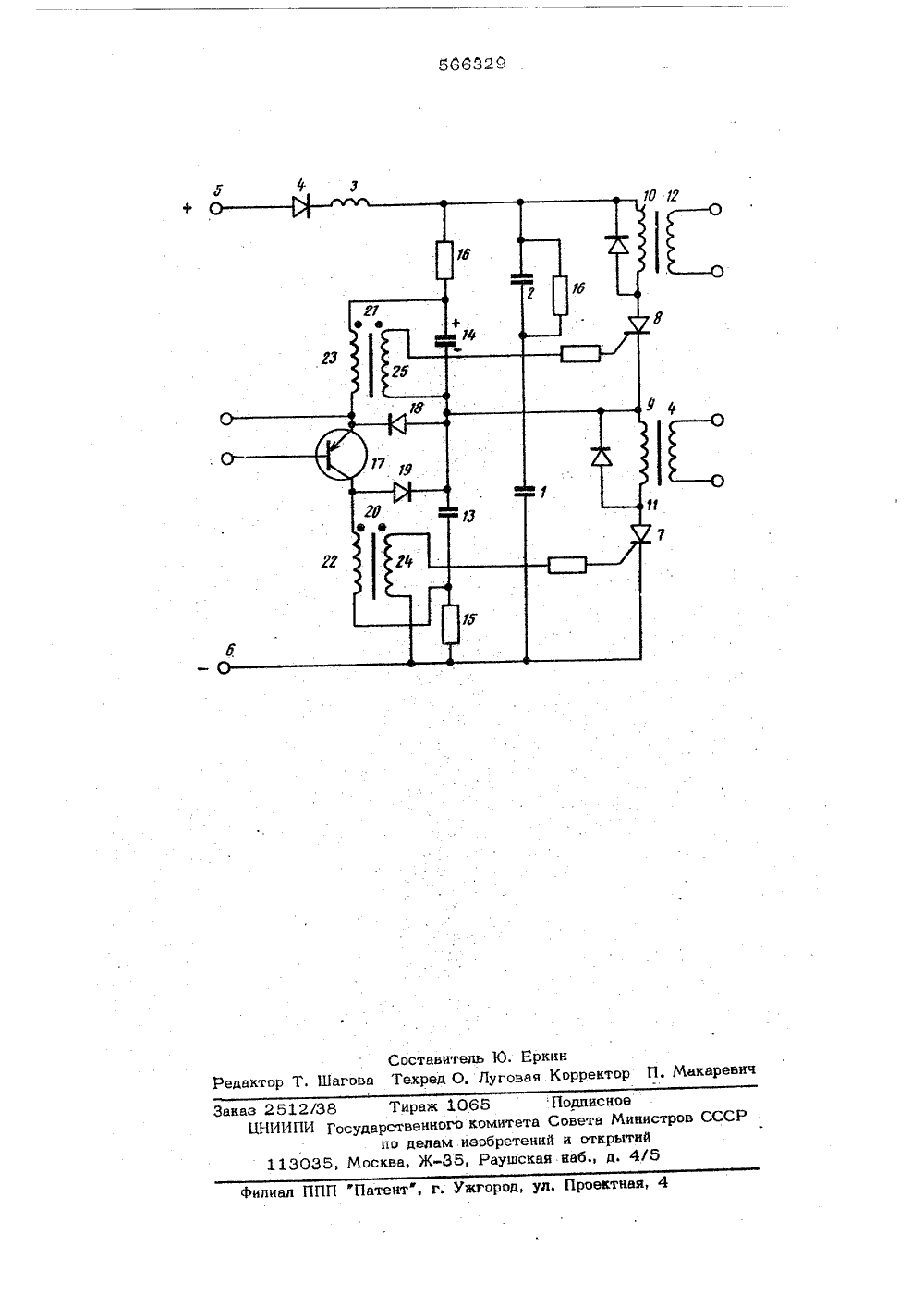

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) За ено 24,03,76 (21) 234015инением заявкиритетГосударственный комитет Совета Министров СССР по делам иэворетений(45) Дата опубликования описания 31.08,7 Авторыизобретен В ташев, Р. Н. Киямов, и А мский авиационный институт им, Орджоникидз(71) Заявител МИРОВАТЕЛ ИМПУЛ 1 ООВ 4 Изобретение относится к радиотехнике и может быть использовано в устройствахимпульсной и вычислительной техники.Известен формирователь импульсов, содержаший первый и второй конденсаторы, включенные последовательно с дросселем и диодом между полюсами источника постоянного напряжения, первый и второй тиристоры, соединенные последовательно с первичными обмотками выходных трансформаторов в первую и вторую цепочки, включенные параллельно первому и второму кон денсаторам соответственно, третий и чет вертый конденсаторы, первые обкладки ко,торых соединены с точкой соединения первых обкладок первого и второго конденсаторов, первый резистор, включенный между вторыми обкладками первого и третьего конденсаторов, второй резистор, включенный между вторыми обкладками второго и четвертого конденсаторов, транзистор, второй и третий диоды, первый и второй импульсные трансформаторы, причем первичная обмотка первого импульсного трансформатора включена между коллектором транзистора и второй обкладкой третьегоконденсатора, первый вывод первичной обмотки второго импульсного трансформа тора соединен с эмиттером транзистора, а к вторичные обмотки первого и второго импульсных трансформаторов включены параллельно управляюшим переходам первого ивторого тиристоров соответственноЦОднако этот формирователь импульсов 0 сложен.Для упрощения формирователя импульсов второй и третий диоды соединены впоследовательную цепочку, включенную.параллельно и встречно транзистору и сое диненную с первыми обкладками третьего и четвертого конденсаторов, а второйвывод первичной обмотки второго импульсного трансформатора соединен со второйобкладкой четвертого конденсатора.20 На чертеже дана принципиальная электрическая схема формирователя.Он содержит первый и второй конденсаторы 1 и 2, включенные последовательно с дросселем 3 и диодом 4 между полю сами 5 и 6 источника постоянного напря женин, первый и второй тиристоры 7 и 8,соединенные последовательно с первичными обмотками 9 и 10 выходных трансформаторов 11 и 12 в первую и вторую цепочки, включенные параллельно первому ивторому конденсаторам 1 и 2 соответственно, третий и четвертый конденсаторы13 н 14, первые обкладки которых соединены с точкой соединения первых обкладок первого и второго конденсаторов 1 и 2 10первый резистор 15, включенный между вторыми обкладками первого и третьего конденсаторов 1 и 13, второй резистор 16,включенный между вторыми обкладками вт.рого и четвертого конденсаторов 2 и 14, 15транзистор 17, второй и третий диоды 18и 19, первый и вторэи импульсные трансформаторы 20 и 21, Первичная обмотка 22первого импульсного трансформатора 20включена между коллектором транзистора 2017 и второй обкладкой третьего конденсатора 13, первый вывод первичной обмотки 23 второго импульсного трансформатора 2 1 соединен с эмиттером транзистора17, а вторичные обмотки 24 и 25 первогои второго импульсных трансформаторов 20и 21 включены параллельно управляюшимпереходам первого и второго тиристэров7 и 8 соответственно. ЕЗтэрэй и третийдиоды 18 и 19 включены параллельно истречно транзистору 17 и образуют последовательную цепочку, соединенную с первымн обкладками третьего и чегвертэгэконденсаторов 13, 14, а второй выводпервичной обмотки 23 втэрэгэ импульсноготрансформатора 21 соединен сэ второй обкладкой четвертого конденсатора 14,формирователь импульсов работает следуюшим образом.В процессе работы конденсаторы 1 и2 попеременно разряжаются через включаюшиеся тиристоры 7, 8 и первичные обмотки 9, 10 траисформаторов 11, 12.При этом формируются выходные импульсы. Конденсаторы 13, 14 заряжаются отконденсаторов 1, 2 через резисторы 15,16. Напряжение иа конденсаторах 13и 14 повторяет с некоторым запаздыванием напряжение на конденсаторах 1, 2.50Если конденсатор 14 заряжен,на диоде19 будет нулевое напряжение, равное наМпряжению на разряженном конденсаторе,13. При поступлении управляюшего импульса на базу транзистора 17 конденсатор 5514 разряжается через открытый транзистор 17, диод 19 и первичную обмотку 23импульсного трансформатора 21, формируя импульс управления тиристэром 8. Тиристэр 8 включается, разряжает конден сатор 2 и заряжает конденсатор 1. Напряжение на разряженном конденсаторе 14остается нулевым, а конденсатор 13 заряжается через резистор 15 от конденсатора 1. При этом диод 19 запирается обратным напряжением, а диод 18 будет находиться под нулевым напряжением.Очередной управляющий импульс откры.вает транзистор 17; и конденсатор 13 разряжается через диод 18, транзистор 17 ипервичную обмотку 22 импульсного трансформатора 20, формируя импульс для открывания тиристора 7.Далее циклы повторяются,формула изобретенияформирователь импульсов, содержащийпервый и второй конденсаторы, включенные последовательно с дросселем и диодом между полюсами источника постоянногонапряжения, первый и второй тиристоры,соединенные последовательно с первнчяымиобмотками выходных трансформаторов впервую и вторую цепочки, включенные параллельно первому и второму конденсаторамсоответственно, третий и четвертый конденсаторы, первые обкладки которых соединены с точкой соединения первых обкладок первого н второго конденсаторов, первый резистор, включенный между вторыми обкладками первого и третьего конден-сатэрэв, второй резистор, включенный меж-ду вторыми обкладками второго и четвертого конденсаторов, транзистор, второй итретий диоды, первый и втэрэй импульсные трансФорматоры причем первичная обмотка первого импульсного трансформатора включена между коллектором транзистора и второй обкладкой третьего конденсатора, первый вывод первичной обмоткивтэрэго импульсного трансформатора соединен с эмиттером транзистора, а вторичные обмотки первого н второго импульсных трансформаторов включены параллельно управляюшим переходам первого и второго тиристоров соответственно, о т л и -ч а ю ш и й с я тем, чтэ, с целью упрошения формирователя импульсов, второйи третий диоды соединены в последовательную цепочку, включенную параллельнои встречно транзистору и соединенную спервыми обкладками третьего и четвертогоконденсаторов, а второй вывод первичнойобмотки второго импульсного трансформатора соединен со второй обкладкой четвертого конденсатора.Источники информации, принятые вэ внимание при экспертизе1. Доклады научно-технической конференции пэ итогам НИР за 1966-1967 гг.,Секция электронной техники.Тираж 10 б 5дарственного комитета по делам изобретен осква, ЖЗВ, Раушск ПодпнсноСовета М й н откри я наб., д. инистров СССРтий4/5
