Аппарат для репозиции, компрессии и дистракции костных фрагментов

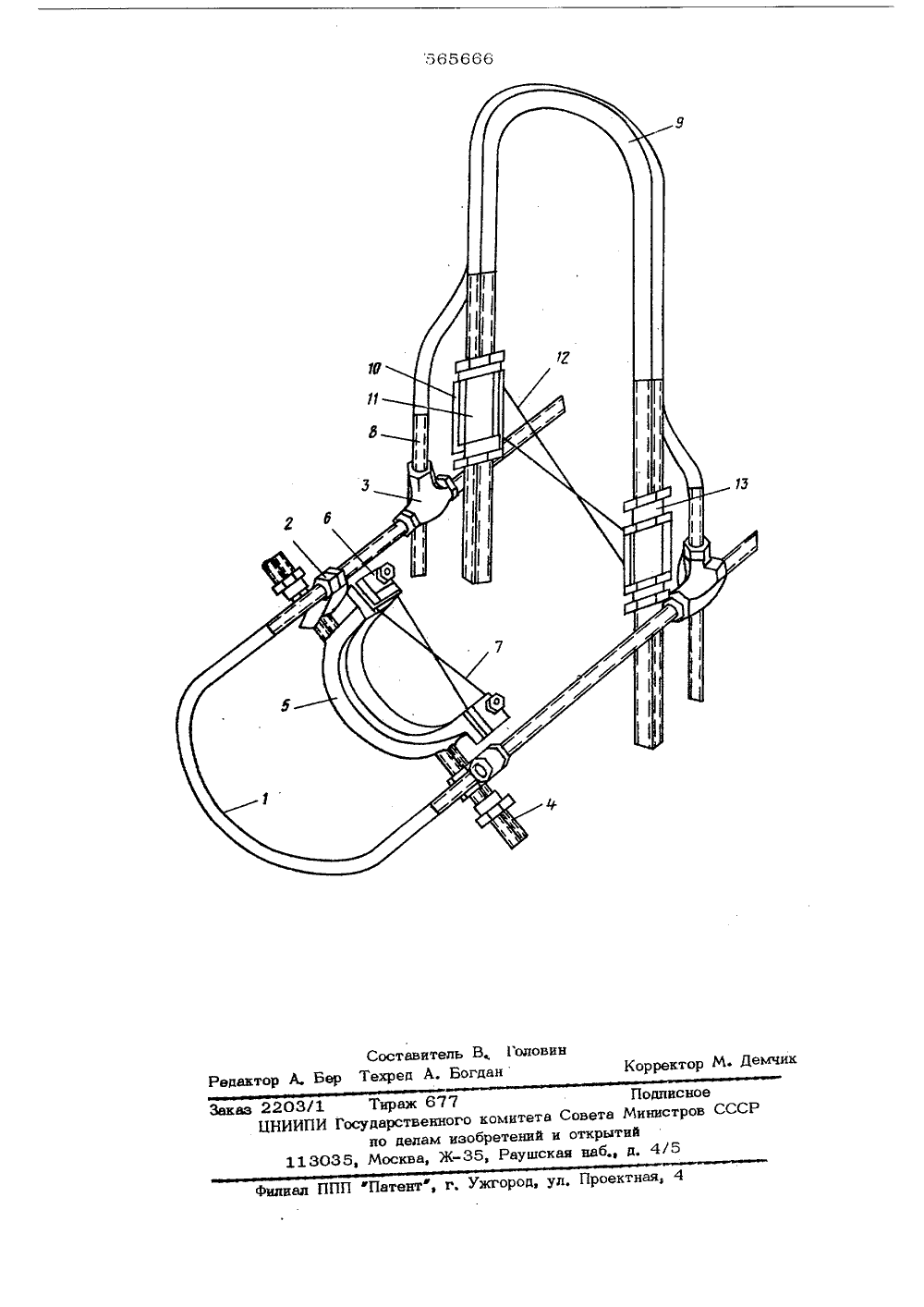

Союз Советских Социа лис тицеских РеспубликОП ИКАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТВЛЬСТВУ(51) М. Кл. А 61 В 17/18 Гасударственный комнтет Совета Министров СССР оо делам нзооретеннй и открытийИзобретение относится к области меди- цины, а именно к ортопедии и травматологии.Известен аппарат дпя репозиции, компрессии и дистракции костных отпомков, содер- а жвщий П-образные скобы с расположенными на них подвижно спицедержатепями. Однако известный аппарат не позволяет осуществлять репозицию чрез- и нвдмыщелковых переломов плечевой кости 11, ОБелью изобретения является лечениечреэи надмыщелковых переломов плечевой кости.,Оля этого введена дополнительная скоба со спицедержателями, подвижно установлен ная в одной из П-обрезных скоб, Причем сами П-образные скобы расположены взаимно перпендикулярно и связаны между собой соединительными резьбовымн втулками с воэможностью взаимного перемещения. 20Нв чертеже изображен аппарат для репозиции, компрессии и дистракции костных обломков, общий вид.Он имеет П-образную скобу 1, боковые стороны которой выполнены с резьбой. Ха 25 них свободно размещают верхние и нижниепары соединительных резьбовых втулок 2и 3. В верхней паре втулок 2 свободно раз:мещены квадратные винты 4, на которыхперпендикулярно закреплена репонирующаяскоба 5 со спицедержатепями 6 спиц 7.В нижней паре втулок 3 свободно размещены Г-образные реэьбовые стержни. 8,Ни них жестко крепится вторая П-образная1скоба 9, стороны которой выполнены квадратными с резьбой, на которых свободноразмещены спицедержатепи 1 О, закреппенные нв квадратных втулках 11 соспицами12, Скоба 5 размещена внутри скобы 1,а положение втулок 2, 3 и 11 фиксируетсяконтргайками 13,Аппарат применяется следующим образом,При наличии чрез- и надмыщелковых переломов на уровне средней 1/3 плечевойкости и в локтевом отростке проводятсяпо две спицы 7 и 12 х- образно в фронтальной плоскости. Спицы закрепляются вспицедержвтелях 6 и 10, аппарат размещается с задней .гороны верхней конечнос 56566 бти, при атом втулки 3 находятся приблизительно на уровне локтевого сустава, Затем спицы 7 и 12 натягиваются, а кисть закреплиется мягкой бинтовой повязкой на скобе 9.Перед накладыванием аппарата надо учитывать плоскость и направление смещенного фрагмента. При больших смещениях, когда дистальный фрагмент пль евой кости смещен в сторону лучевой кости, в аппарате 1 О репонируюшая скоба 5 должна быть передвинута до конца скобы 1 в противоположном направлении, т. е. в направлении к локтевой кости. Этим создается воэможность большого репонируюшего перемещения 1 скобы 5, Когда имеется смещение дистального фрагмента к локтевой кости, тогда репонируюшая скоба 5 передвигается к лучевой кости. Перемещение и фиксация репонируюшей скобы 5 осуществляется контгай- О тами 13.,Оля дистракции фрагментов производится перемещение скобы О цо боковым сторонам скобы 1 путем регулирования контргайками 13 втулок 3.Когда имеется переднее или заднее 25 смещение дистального фрагмента, П-образная скоба 9 должна устанавливаться так, чтобы она смогла свободно перемещаться в нужном направлении. Например,при заднем смещении фрагмента она устанавливается во втулках 3 на верхней части Г-образного стержня 8, а при переднем сме-. щении - на нижней частя.Исправление ротационного смещения дистального фрагмента производится пере 35 косом скобы 9 в нужную сторону в разных плоскостях, что достигается за счеткруглого сечения Г-образных стержней 8и свободно сидящих втулок 3,Наложенный аппарат больной носит въподвешенном виде с помощью мягкой бинтовой повязки через шею. Аппарат позволяет исключить такие,методы лечения,как скелетное вытяжение и оперативнаярепозиция, и предотвратить осложнения,связанные с длительным постельным режимомформула изобр.ееенияАппарат для репозиции, компрессии и дистракции костных фрагментов, содержащий П-образные,скобы с расположенными на них подвижно спицедержателями, о т л ич в ю щ и й с я тем, что, с целью лечения чрез-"и надмышелковых: переломов плечевой кости, введена дополнительная скоба со спицедержателями, подвижно установленная в одной из П-образных скоб, сами П-образные скобы имеют взаимно перпендикулярное расположение и связана между собой соединительными резьбовыми втулками с возможностью взаимного перемещения.Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССР И 263073, кл, А 61 В 17/18, 1968.565666Составитель В, Головин Редактор А. Бер Техред А. БогданКорректор М. Демчик Заказ 2203/1 Тираж 677 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП фПатент, г. Ужгород, ул, Проектная, 4
