Система передачи данных черех атс с информационной обратной связью

Номер патента: 563729

Авторы: Ананьева, Рудаков, Яговитина

ZIP архив

Текст

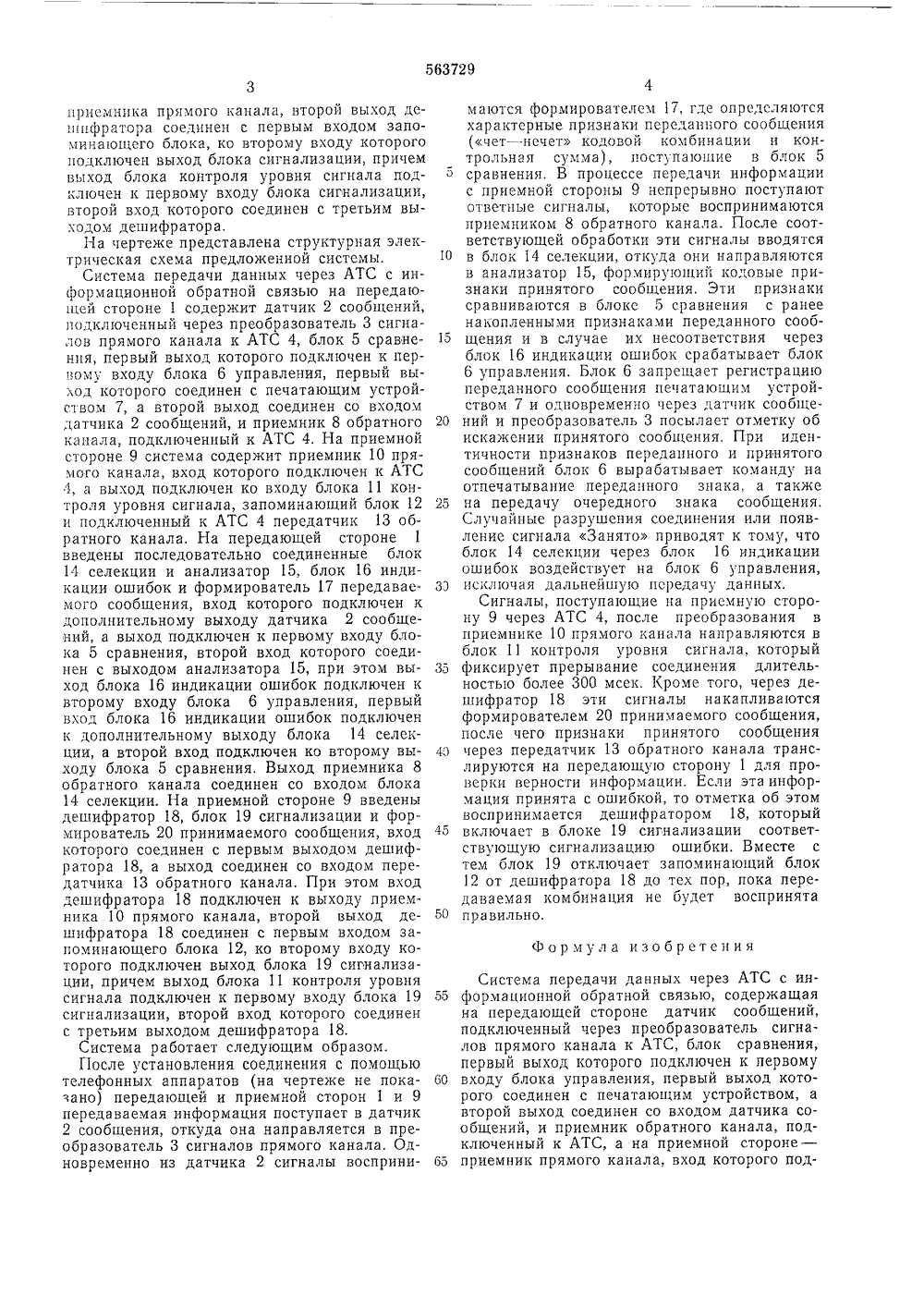

и ) 563729 ОПИСАН И Е ИЗОБРЕТЕНИЯ Союз Советских Социалистмческкх РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнительное свпд-ву14397/09(22) Заявлено 14,01.76 ( рисоединением зая асударственнын камитетСевета Министрав СССРаа делам изобретенийи аткрытий 3) Приорите Опубликовано 30.06,77 53) УДК 621.395,385,4(088,8) ллетень М 2 ния 15 07 77 Дата оп бликования о(71) Заявитель П. Рудаков и Н, Н. Яговитина есоюзного ордена Трудовог тельского института желез транспорта феасцщодорожногос 4) СИ СТЕ.А Й ЕР ЕД С ИНФОРМАЦИОНН 1 И ДА 11 НЫХ ЧЕРЕЗ АТ Й ОБРАТНОЙ СВЯЗЬЮ выход которого соединен с печатающим устройством, а второй выход соединен со входом датчика сообщений, и приемник обратного канала, подключенный к АТС, а на приемной стороне - приемник прямого канала, вход которого подключен к АТС, а выход подключен ко входу блока контроля уровня сигнала, запоминающий блок и подключенный к АТС передатчик обратного канала, введены на передающей стороне последовательно соединенные блок селекции и анализатор, блок индикации ошибок и формирователь передаваемого сообщения, вход которого подключен к дополнительному выходу датчика сообщений, а выход подключен к первому входу блока сравнения, второй вход которого соединен с выходом анализатора. При этом выход блока индикации ошибок подключен к второму входу блока управления, первый вход блока ин дикации ошибок подключен к дополнительному выходу блока селекции, а второй вход подключен ко второму выходу блока сравнения, выход приемника обратного канала соединен со входом блока селекции. На прием ной стороне введен дешифратор, блок сигнализации и формирователь принимаемого сообщения, вход которого соединен с первым выходом дешифратора, а выход соединен со входом передатчика обратного канала. При 30 этом вход дешифратора подключен к выходу Н. Ф. Ананьева, Б Уральское отделение ВЗнамени научно-псследов Изобретение относится к электросвязи и может использоваться для передачи данных в автоматизированной системе управления.Известна система передачи данных через АТС с информационной обратной связью, содержащая на передающей стороне датчик сообщений, подключенный через преобразователь сигналов прямого канала к АТС, блок сравнения, первый выход которого подключен к первому входу блока управления, первый выход которого соединен с печатающим устройством, а второй выход соединен со входом датчика сообщений, и приемник обратного канала, подключенный к АТС, а на приемной стороне - приемник прямого канала, вход которого подключен к АТС, а выход подключен ко входу блока контроля уровня сигнала, запоминающий блок и подключенный к АТС передатчик обратного канала 1.Однако эта система не обеспечивает достаточной верности принимаемой информации.Целью изобретения является повышение верности принимаемой информации.Для этого в системе передачи данных через АТС с информационной обратной связью, содержащей на передающей стороне датчик сообщений, подключенный через преобразователь сигналов прямого канала к АТС, блок сравнения, первый выход которого подключен к первому входу блока управления, первый 1155 ао 65 приемника прямого канала, второй выход дешифратора соединен с первым входом запоминающего блока, ко второму входу которого подключен выход блока сигнализации, причем выход блока контроля уровня сигнала подключен к первому входу блока сигнализации, второй вход которого соединен с третьим выходом дешифратора,На чертеже представлена структурная электрическая схема предложенной системы.Система передачи данных через АТС с информационной обратной связью на передающей стороне 1 содержит датчик 2 сообщений, подключенный через преобразователь 3 сигналов прямого канала к АТС 4, блок 5 сравнения, первый выход которого подключен к первому входу блока б управления, первый выход которого соединен с печатающим устройством 7, а второй выход соединен со входом датчика 2 сообщений, и приемник 8 обратного капала, подключенный к АТС 4, На приемной стороне 9 система содержит приемник 10 прямого канала, вход которого подключен к АТС 1, а выход подключен ко входу блока 11 контроля уровня сигнала, запоминающий блок 12 и подключенный к АТС 4 передатчик 13 обратного канала. На передающей стороне 1 введены последовательно соединенные блок 14 селекции и анализатор 15, блок 16 индикации ошибок и формирователь 17 передаваемого сообщения, вход которого подключен к дополнительному выходу датчика 2 сообщений, а выход подключен к первому входу блока 5 сравнения, второй вход которого соединен с выходом анализатора 15, при этом выход блока 16 индикации ошибок подключен к второму входу блока 6 управления, первый вход блока 16 индикации ошибок подключен к дополнительному выходу блока 14 селекции, а второй вход подключен ко второму выходу блока 5 сравнения. Выход приемника 8 обратного канала соединен со входом блока 14 селекции. На приемной стороне 9 введены дешифратор 18, блок 19 сигнализации и формирователь 20 принимаемого сообщения, вход которого соединен с первым выходом дешифратора 18, а выход соединен со входом передатчика 13 обратного канала. При этом вход дешифратора 18 подключен к выходу приемника 10 прямого канала, второй выход дешифратора 18 соединен с первым входом запоминающего блока 12, ко второму входу которого подключен выход блока 19 сигнализации, причем выход блока 11 контроля уровня сигнала подключен к первому входу блока 19 сигнализации, второй вход которого соединен с третьим выходом дешифратора 18.Система работает следующим образом.После установления соединения с помощью телефонных аппаратов (на чертеже не показано) передающей и приемной сторон 1 и 9 передаваемая информация поступает в датчик 2 сообщения, откуда она направляется в преобразователь 3 сигналов прямого канала. Одновременно из датчика 2 сигналы восприни 10 15 20 25 35 40 45 50 маются формирователем 17, где определяются характерные признаки переданного сообщения (чет - нечет кодовой комбинации и контрольная сумма), поступающие в блок 5 сравнения. В процессе передачи информации с приемной стороны 9 непрерывно поступают ответные сигналы, которые воспринимаются приемником 8 обратного канала. После соответствующей обработки эти сигналы вводятся в блок 14 селекции, откуда они направляются в анализатор 15, формирующий кодовые признаки принятого сообщения. Эти признаки сравниваются в блоке 5 сравнения с ранее накопленными признаками переданного сообщения и в случае их несоответствия через блок 16 индикации ошибок срабатывает блок 6 управления. Блок 6 запрещает регистрацию переданного сообщения печатающим устройством 7 и одновременно через датчик сообщений и преобразователь 3 посылает отметку об искажении принятого сообщения. При идентичности признаков переданного и принятого сообщений блок 6 вырабатывает команду на отпечатывание переданного знака, а также на передачу очередного знака сообщения, Случайные разрушения соединения или появление сигнала Занято приводят к тому, что блок 14 селекции через блок 16 индикации ошибок воздействует на блок 6 управления, исключая дальнейшую передачу данных.Сигналы, поступающие на приемную сторону 9 через АТС 4, после преобразования в приемнике 10 прямого канала направляются в блок 11 контроля уровня сигнала, который фиксирует прерывание соединения длительностью более 300 мсек. Кроме того, через дешифратор 18 эти сигналы накапливаются формирователем 20 принимаемого сообщения, после чего признаки принятого сообщения через передатчик 13 обратного канала транслируются на передающую сторону 1 для проверки верности информации. Если эта информация принята с ошибкой, то отметка об этом воспринимается дешифратором 18, который включает в блоке 19 сигнализации соответствующую сигнализацию ошибки. Вместе с тем блок 19 отключает запоминающий блок 12 от дешифратора 18 до тех пор, пока передаваемая комбинация не будет воспринята правильно. Формула изобретения Система передачи данных через АТС с информационной обратной связью, содержащая на передающей стороне датчик сообщений, подключенный через преобразователь сигналов прямого канала к АТС, блок сравнения, первый выход которого подключен к первому входу блока управления, первый выход которого соединен с печатающим устройством, а второй выход соединен со входом датчика сообщений, и приемник обратного канала, подключенный к АТС, а на приемной стороне - приемник прямого канала, вход которого подИзд. М 564 Государственного ко по делам изобре3035, Москва, Жказ 1544/13ЦНИИПИ Тираж 818итета Совета Министний и открытийРаушская наб., д. 4/5 ПодписноеССР Типография, пр. Сапунова,ключен к АТС, а выход подк,почен ко входу блока контроля уровня сигнала, запоминающий блок и подключенный к АТС передатчик обратного канала, о т л и ч а ю ш а я с я тем, что, с целью повышения верности принимаемой информации, введены на передающей стороне последовательно соединенные блок селекции и анализатор, блок индикации ошибок и формирователь передаваемого сообщения, вход которого подключен к дополнительному выходу датчика сообщений, а выход подключен к первому входу блока сравнения, второй вход которого соединен с выходом анализатора, при этом выход блока индикации ошибок подключен к второму входу блока управления, первый вход блока индикации ошибок подключен к дополнительному выходу блока селекции, а второй вход подключен ко второму выходу блока сравнения, выход приемника обратного канала соединен со входом блока селекции, на приемной стороне введены дешифратор, блок сигнализации и формирователь принимаемого сообщения, вход которого 5 соединен с первым выходом дешифратора, авыход соединен со входом передатчика обратного канала, при этом вход дешифратора подключен к выходу приемника прямого канала, второй выход дешифратора соединен с 10 первым входом запоминающего блока, ко второму входу которого подключен выход блока сигнализации, причем выход блока контроля уровня сигнала подключен к первому входу блока сигнализации, второй вход которого со единен с третьим выходом дешифратора.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР4724 б 9,кл, Н 041 1/14 1972.

Смотреть

Заявка

2314397, 14.01.1976

УРАЛЬСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНОИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

АНАНЬЕВА НАТАЛЬЯ ФЕДОРОВНА, РУДАКОВ БОРИС ПАВЛОВИЧ, ЯГОВИТИНА НИНА НИКОЛАЕВНА

МПК / Метки

МПК: H04B 3/50

Метки: атс, данных, информационной, обратной, передачи, связью, черех

Опубликовано: 30.06.1977
