Материал для изготовления форм, используемых в керамическом производстве

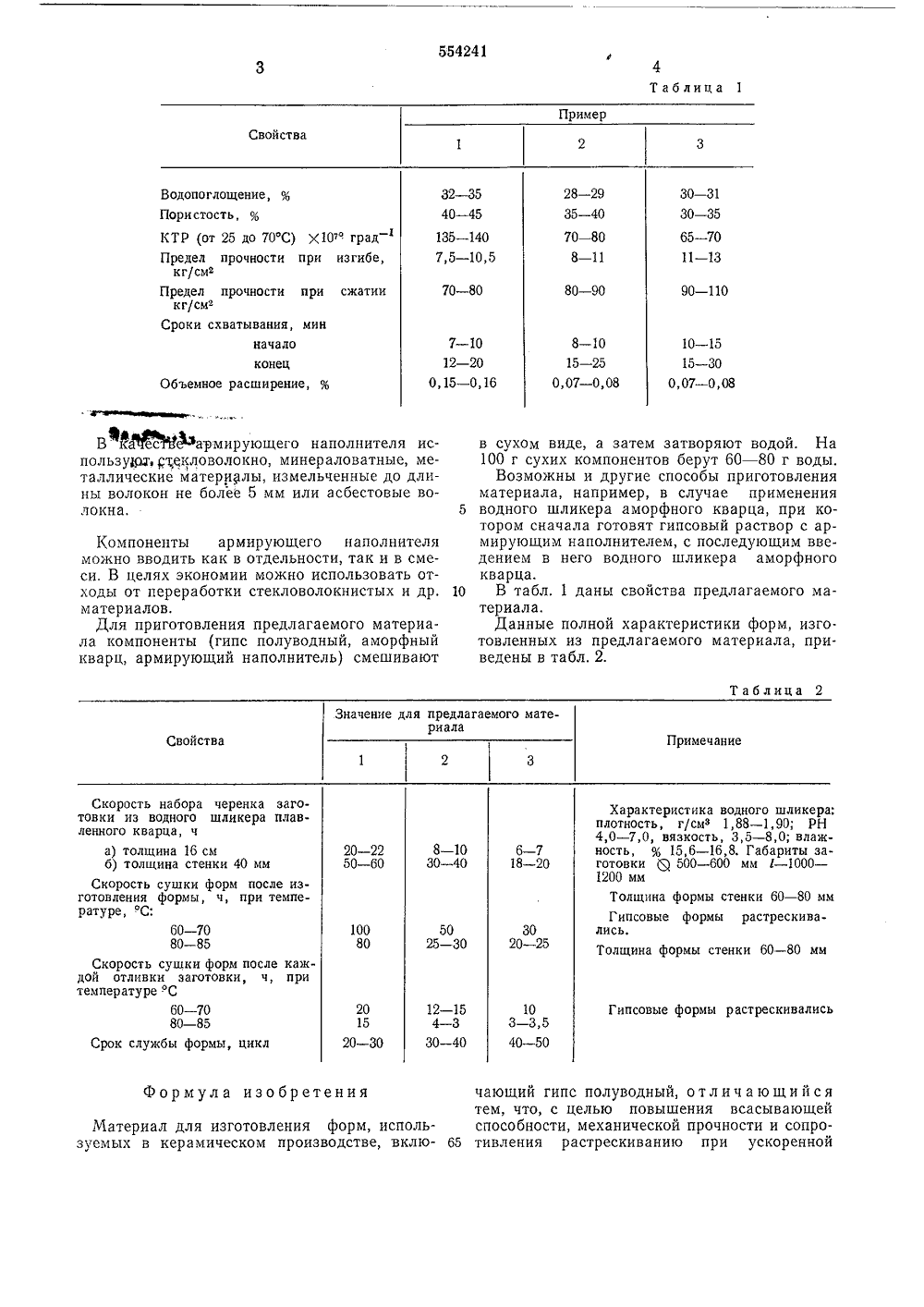

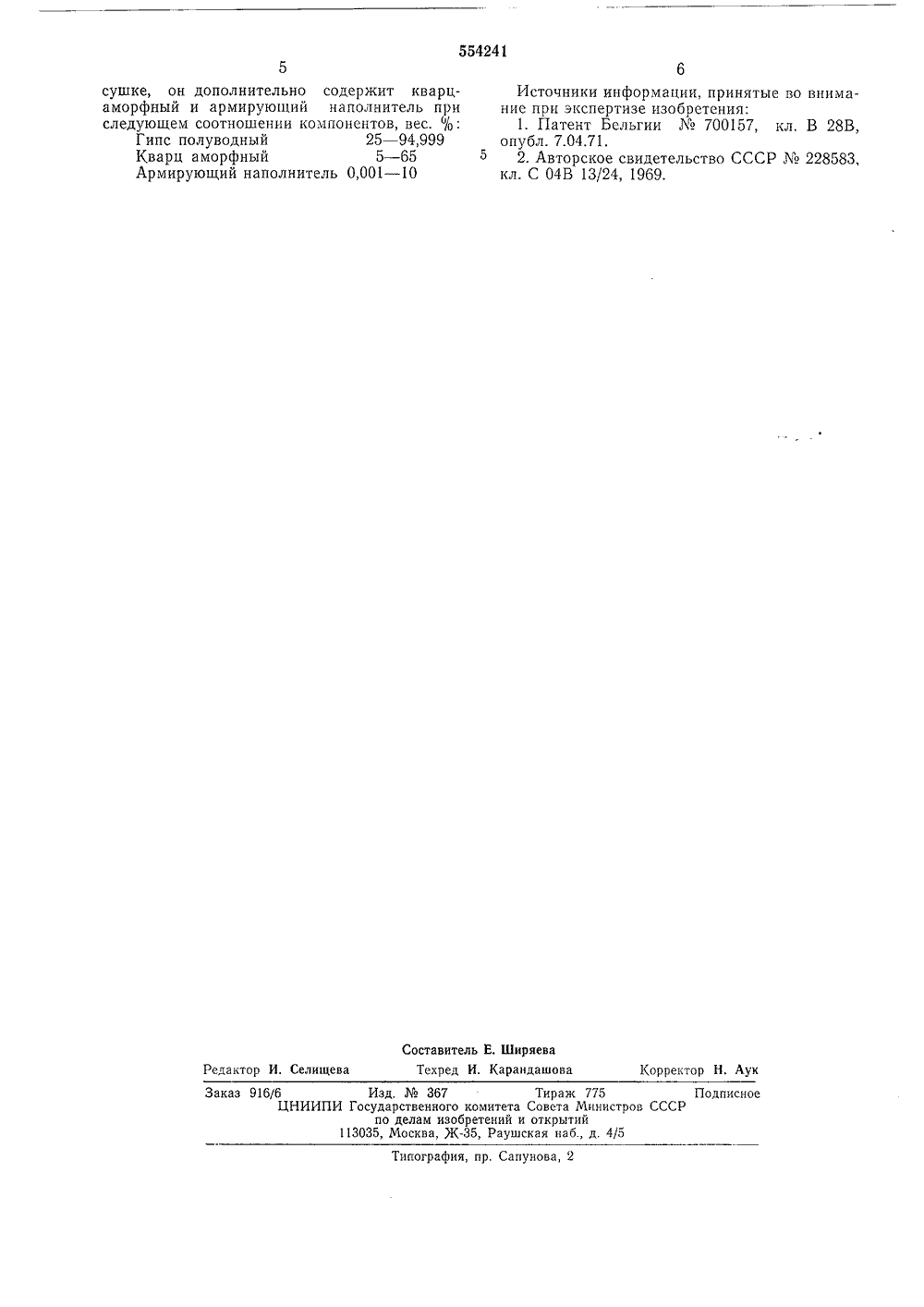

т 11) 554241 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(51 исоединением заявки 3) Приоритет осударственныи комите овета Министров СССРло делам изобретений 53) УДК 666,68(088,8) Оп овано 15.04.77, Бюл нькрытин ата опубликования описания 03,05,77(54) МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ФОРМ,ИСПОЛЬЗУЕМЫХ В КЕРАМИЧЕСКОМ ПРОИЗВОДС 2 о,0 тель 0,00 териала, вес. %:49,0 ер 50,0 1,0 с. % 25используюте, непрозрачлло, спнтетпдругие виды производства водный шлпырец и обожт(е 1) а т тт )25 - 94,9995 - 651 - 10всс. %:94,999 3 Изобретение относится к материалам дляизготовления форм, используемых в керамическом производстве, которые применяют приформовании изделий как методом литья, таки пластическим. 5Известен материал для изготовления формна основе гипса и обожженной глины 11.Однако формы, изготовленные из такого материала, обладают повышенными прилипанием к отливке и сроком сушки 1.10Наиболее близким к предлагаемому материалу является материал для изготовленияформ, используемых в керамическом производстве, включающий гипс полуводный 121.Формы из этого материала имеют, низкую 1всасывающую способность, механическуюпрочность и нйзкое сопротивление растрескиванию при ускоренной сушке.Для повышения всасывающей способности,механической прочности и сопротивления растрескиванию при ускоренной сушке предлагаемый материал, включающий гипс полуводный,дополнительно содержит кварц аморфный иармирующий наполнитель при следующем соотношении компонентов, вес, %:Гипс полуводный 2Кварц аморфныйАрмирующий наполнитель 0,00П р и м е р 1. Состав материала,Гипс полуводный Плавленный кварц с зерновым составом: до 5 мкм15 - 85%, от 5 мкм до63 мкм 15 - 75%, более 63 мкм 0 - 10%Армирующий наполниП р и м е р 2. Состав маГипс полуводныйПлавленный кварц с 3новым составом:до 5 мкм 20 - 22%от 5 мкм до 63 мкм 70 - 75%более 63 мтдл 5 - 8%Армирующий наполнительП р и м е р 3. Состав материалаГипс полуводныйПлавленный кварц с зерновым составом:до 5 мкм 20 - 25%от 5 мкм до 63 мкм 60 - 65%более 63 мкм 10 - 20%Армирующий наполнительВ качестве кварца аморфного исходное (или отходы) прозрачно ное, легированное кварцевое сте ческую двуокись кремния или плавленного кварца, отходы кварцевой керамики, в том числе кер от слива после формовки, с женную пористую и беспористую554241 4Таблица 1 Пример Свойства 28 - 29 35 - 40 30 - 31 30 - 35 32 - 35 40 - 45 70 - 80 8 - 11 65 - 70 11 - 13 135 в 1 7,5 - 10,5 70 - 80 80 - 90 90 - 110 7 - 10 12 - 200,15 - 0,16 8 - 10 15 - 250,07 - 0,08 10 - 15 15 - 300,07 - 0,08 конецОбъемное расширение, О 6 В катесгкФфармирующего наполнителя исйавММЬюпользуръ декловолокно, минераловатные, металлические материалы, измельченные до длины волокон не более 5 мм или асбестовые волокна. Таблица 2 Значение для предлагаемого материала100 80 60 - 70 80 - 85 Толщина формы стенки 60 - 80 мм Скорость сушки форм после каждой отливки заготовки, ч, при температуре С60 - 7080 - 85 12 - 154 - 330 - 40 103 - 3,540 - 50 Гипсовые формы растрескивались 201520 - 30 Срок службы формы, цикл Формула изобретения чающий гипс полуводный, отлич а ю щи й ся тем, что, с целью повышения всасывающей Материал для изготовления форм, исполь- способности, механической прочности и сопрозуемых в керамическом производстве, вклю тивления растрескиванию при ускореннойВодопоглощение, %Пори стость, обКТР (от 25 до 70 С) Х 107 ч градПредел прочности при изгибе,кг/смПредел прочности при сжатиикг/смСроки схватывания, минначало Компоненты армирующего наполнителя можно вводить как в отдельности, так и в смеси. В целях экономии можно использовать отходы от переработки стекловолокнистых и др. материалов,Для приготовления предлагаемого материала компоненты (гипс полуводный, аморфный кварц, армирующий наполнитель) смешивают Скорость набора черенка заготовки из водного шликера плавленного кварца, ча) толщина 16 смб) толщина стенки 40 ммСкорость сушки форм после изготовления формы, ч, при температуре, С; в сухом виде, а затем затворяют водой. На 100 г сухих компонентов берут 60 - 80 г воды.Возможны и другие способы приготовленияматериала, например, в случае применения 5 водного шликера аморфного кварца, при котором сначала готовят гипсовый раствор с армирующим наполнителем, с последующим введением в него водного шликера аморфного кварца.10 В табл. 1 даны свойства предлагаемого материала.Данные полной характеристики форм, изготовленных из предлагаемого материала, приведены в табл. 2. Характеристика водного шликера: плотность, г/см 1,88 - 1,90; РН 4,0 - 7,0, вязкость, 3,5 - 8,0; влажность, % 15,6 - 16,8, Габариты заготовки (Я 500 в 6 мм Е - 1000 - 1200 ммТолщина формы стенки 60 - 80 мм Гипсовые формы растрескивались.554241 Составитель Е, Ширяева Техред И. Карандашова Редактор И. Селищева Корректор Н. Лук Заказ 916/6 Изд.367 Тираж 775 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 сушке, он дополнительно содержит кварц- аморфный и армирующий наполнитель при следующем соотношении компонентов, вес. "4:Гипс полуводный 25 - 94,999 Кварц аморфный 5 - 65 Армирующий наполнитель 0,001 - 10 6Источники информации, принятые во внимание при экспертизе изобретения:1. Патент Бельгии Уа 700157, кл, В 28 В, опубл. 7.04,71.2, Авторское свидетельство СССР М 228583, кл. С 04 В 13/24, 1969,
