Герметизирующий состав на основе бутадиеннакрилонитрильного карбоксилсодержащего каучука

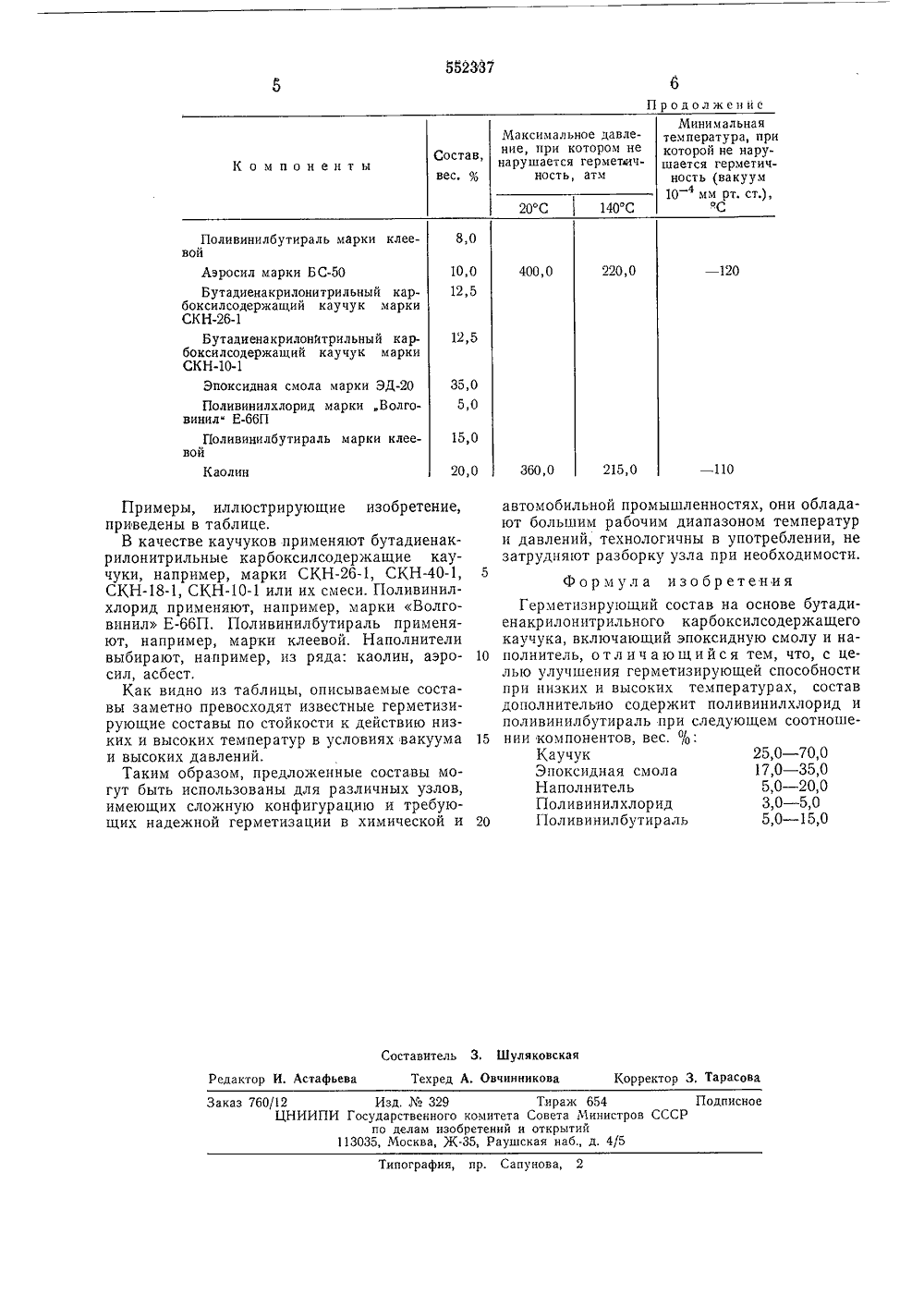

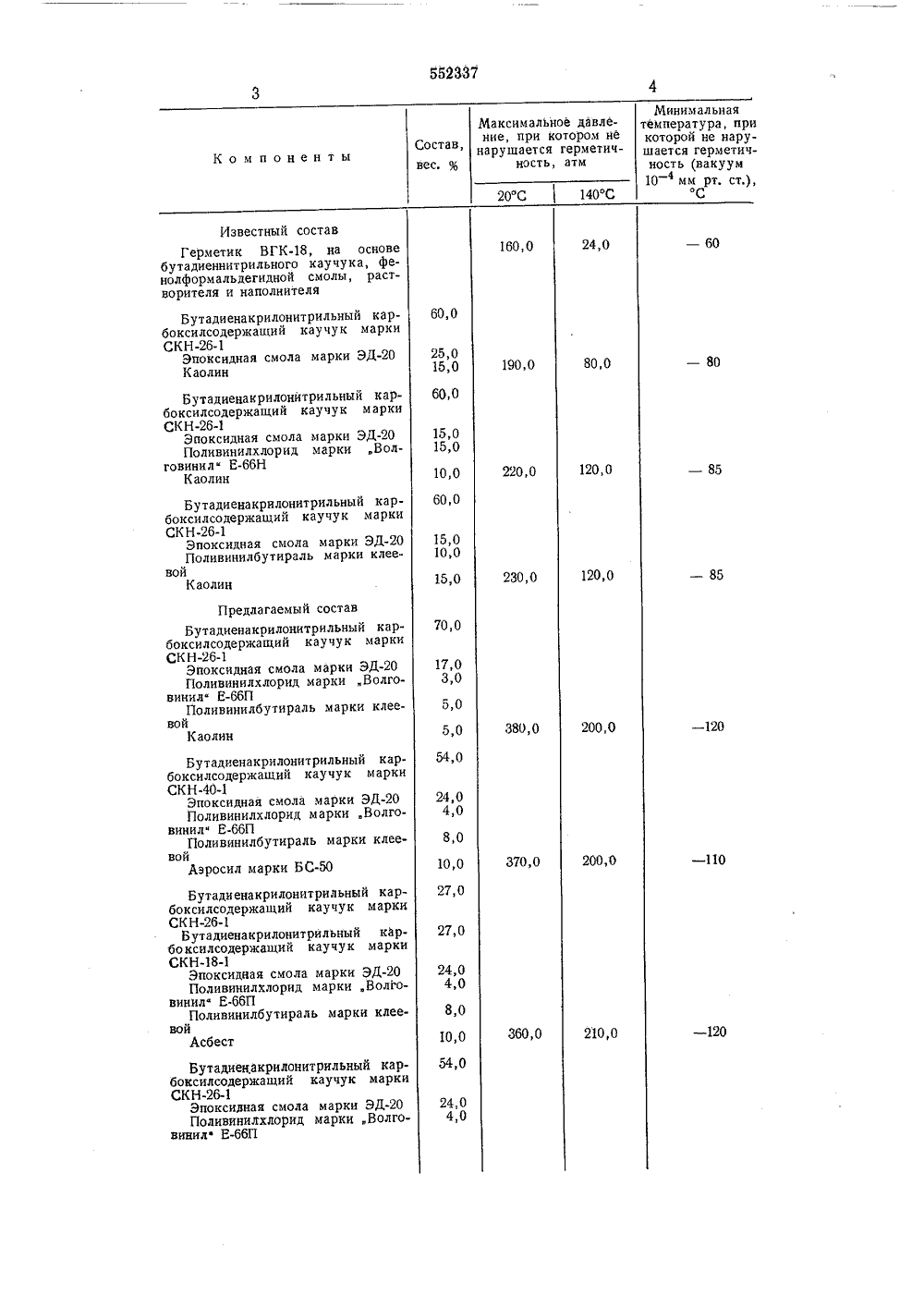

Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 30,03.77. осударственныи комите авета Министров СССР етень12ата опубликования описания 13,04.7(72) Авторы изобретения 1) Заявител 4) ГЕРМЕТИЗИРУЮЩИЙ СОСТАВ НА ОСНОВ БУТАДИЕНАКРИЛОНИТРИЛЬНОГО КАРБОКСИЛСОДЕРКАЦЕГО КАУЧУКА2Это достигается тем, что герметизирующийсостав на основе бутадиенакрилонптрильного карбоксплсодержащего каучука, включающий эпоксидную смолу, наполнптель, дополни тельно содержит поливинилхлорпд и полпвинилбутир аль при следующем соотношении компонентов, вес. %:Бутадиенакрилонитрильныйкар боксилсодержащийО каучук 25,0 - 70,0Эпоксидная смола 17 0 - 35,0 Поливинилхлорид 3,0 - 5,0 Поливинилоутираль 5;0 - 15,0Наполнитель 5,0 - 20,0 5 Предложенные герметизирующие составыпредставляют собой вязкие жидкости светло. или темно-коричневого цвета, нерастворимые в маслах, бензине, нефтепродуктах, гептане, уксусной кислоте, разбавленной, серной кисло- О те и других. Их вязкость при 20 С находитсяв пределах 700000 - 800000 спз по всискозиметру Брукфильда.Порядок приготовления предлоЖенных герметизиоующих составов.5 В клеемешалке смешивают бутадиенакрилонитрггльный карбоксилсодерж)ащий каучук, эпоксидную смолу, поливинплхлорид и поливинплбутира,чь в течение 6.часЗатем загружают наполнитель и перемешиваюст до полу- О чения гомогенной светло- плп темно-коричневой массы, полученную смесь выгружают,Изооретение относится к получению полимерных невысыхающпх н невулканизующихся герметизирующих составов, применяемых для герметизации различных разъемных фланцевых соединений в химической промышленности.Известны полимерные невысыхающие и не-) вулкан изующиеся герметизирующие составы на основе бутадиеннитрильного каучука, бутилкаучука, полиизобутилена и целевых до бавок, которые выпускаются отечественной промышленностью (герметики ВГК, УЗТ, У-А, У, УМС). Такие составы технонологичны в работе, однокомпонентны, имеют хорошую адгезию к различным субстратам и 1 не вызывают коррозию.Однако существенным недостатком извест-ных невысыхающих и невулканизующихся со-ставов являются низкие сопротивления термическому старению и теплостойкость, неболь-2 шой диапазон рабочих температур и.давлений, неудовлетворительная герметизирующая способность при повышенных температурах и высоком давлении (90 С, 180 атм).Ввиду недостаточнои морозостойкости из- , 2 вестных герметизирующих составов они не могут обеспечить вакуумплотности (10-" мм рт.ст.) при - 120 С.Цель изобретения - улучшение герметизирующей способности состава при низких и высо ких температурах. т, И. С. Малумян, С. С. Постолакян и Г. В. Мовсис552337 Состав, вес, % 140 С 20 С Известный состав- 60 24,0 160,0 60,0 25,0 15,0 80,0- 80 190,0 60,0 15,0 15,0 120,0 220,0- 85 10,0 60,0 15,0 10,0 120,0 230,0- 85 15,0 70,0 17,0 3,0 5,0 200,0 380,0- 120 5,0 54,0 24,0 4,0 8,0 200,0 370,0- 110 10,0 27,0 27,0 24,0 4,0 8,0 210,0 360,0- 120 10,0 54,0 24,04,0 Компоненты Герметик ВГК, на основе бутадиеннитрильного каучука, фенолформальдегидной смолы, растворителя и иаполнителя Бутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1Эпоксидная смола марки ЭДКаолин Бутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1Эпоксидная смола марки ЭДПоливинилхлорид марки Волговинил" ЕНКаолин Бутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1Эпоксидная смола марки ЭДПоливинилбутираль марки клеевойКаолин Предлагаемый составБутадиенакрилонитрильный карбоксилсодержащий каучук марки СК Н-1Эпоксидная смола марки ЭДПоливинилхлорид марки Волго- винил" ЕППоливинилбутираль марки клеевойКаолин Бутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1Эпоксидная смола марки ЭДПоливинилхлорид марки Волго- винил" ЕППоливинилбутираль марки клеевойАэросил марки БСБутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1Бутадиенакрилонитрильный карбо ксилсодержащий каучук марки СКН-1Эпоксидная смола марки ЭДПоливинилхлорид марки Волго- винил" ЕППоливинилбутираль марки клее войАсбест Бутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1Эпоксидная смола марки ЭДПоливинилхлорид марки Волго- винил Е-ббП Максимальное давление, при котором не нарушается герметичность, атм Минимальная температура, при которой не нарушается герметичность (вакуум 10 - 4 мм рт, ст.),Я 2337 Продолжен ис Минимальная температура, при которой не нарушается герметичность (вакуум 10 - 4 мм рт. ст,),чС Максимальное давление, при котором не нарушается герметичность, атм Состав, вес. % Ко м пои ент ы 140 С 20 С Поливинилбутираль марки клее- вой 8,0 Аэросил марки БС Бутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1 10,0 12,5 220,0 400,0- 120 Бутадиенакрилонитрильный карбоксилсодержащий каучук марки СКН-1 12,5 Эпоксидная смола марки ЭДПоливинилхлорид марки, Волговинил" ЕП 35,0 5,0 Поливинилбутираль марки клее- вой 15,0 360,0 215,0 Каолин- 110 20,0 Составитель 3. Шуляковская Редактор И, Астафьева Техред А. Овчинникова Корректор 3, Тарасова Заказ 760/12 Изд,329 Тираж 654 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Примеры, иллюстрирующие изобретение,приведены в таблице,В качестве каучуков применяют бутадиенакрилонитрильные карбоксилсодержащие каучуки, например, марки СКН-1, СКН-1, 5СКН-1, СКН-1 или их смеси. Поливинилхлорид применяют, например, марки Волговинил Е-ббП. Поливинилбутираль применяют, например, марки клеевой. Наполнителивыбирают, например, из ряда: каолин, аэросил, асбест.Как видно из таблицы, описываемые составы заметно превосходят известные герметизирующие составы по стойкости к действию низких и высоких температур в условиях вакуума 15и высоких давлений.Таким образом, предложенные составы могут быть использованы для различных узлов,имеющих сложную конфигурацию и требующих надежной герметизации в химической и 20 автомобильной промышленностях, они обладают большим рабочим диапазоном температур и давлений, технологичны в употреблении, не затрудняют разборку узла при необходимости,формула изобретенияГерметизирующий состав на основе бутадиенакрилонитрильного карбоксилсодержащего каучука, включающий эпоксидную смолу и наполнитель, отличающийся тем, что, с целью улучшения герметизирующей способности при низких и высоких температурах, состав дополнительно содержит поливинилхлорид и поливинилбутираль при следующем соотношении компонентов, вес. %:Каучук 25,0 - 70,0 Эпоксидная смола 17,0 - 35,0 Наполнитель 5,0 - 20,0 Поливинилхлорид 3,0 - 5,0 Пол ивинилбутир аль 5,0 - 15,0
