Устройство для определения влагосодержания дисперсных материалов

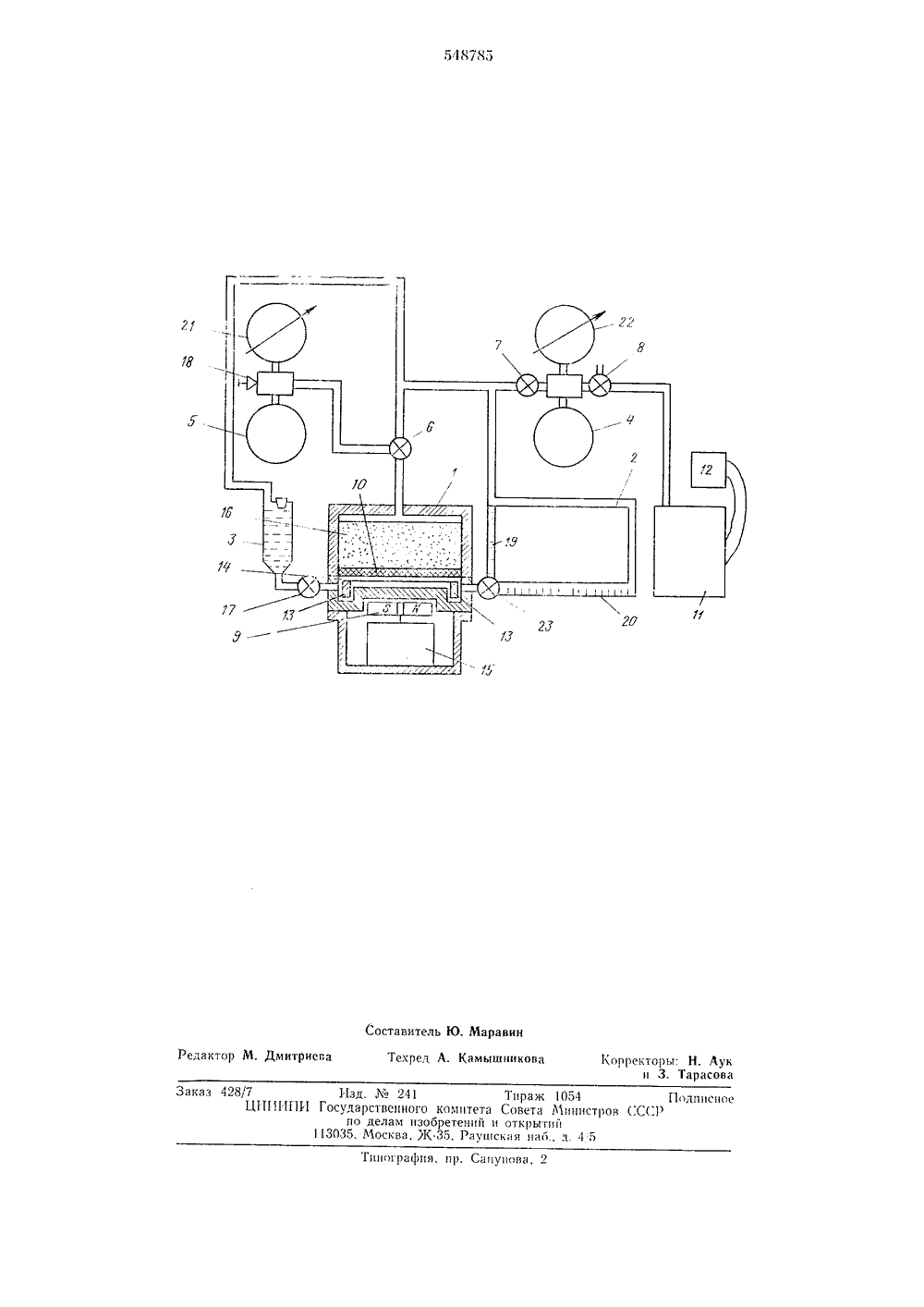

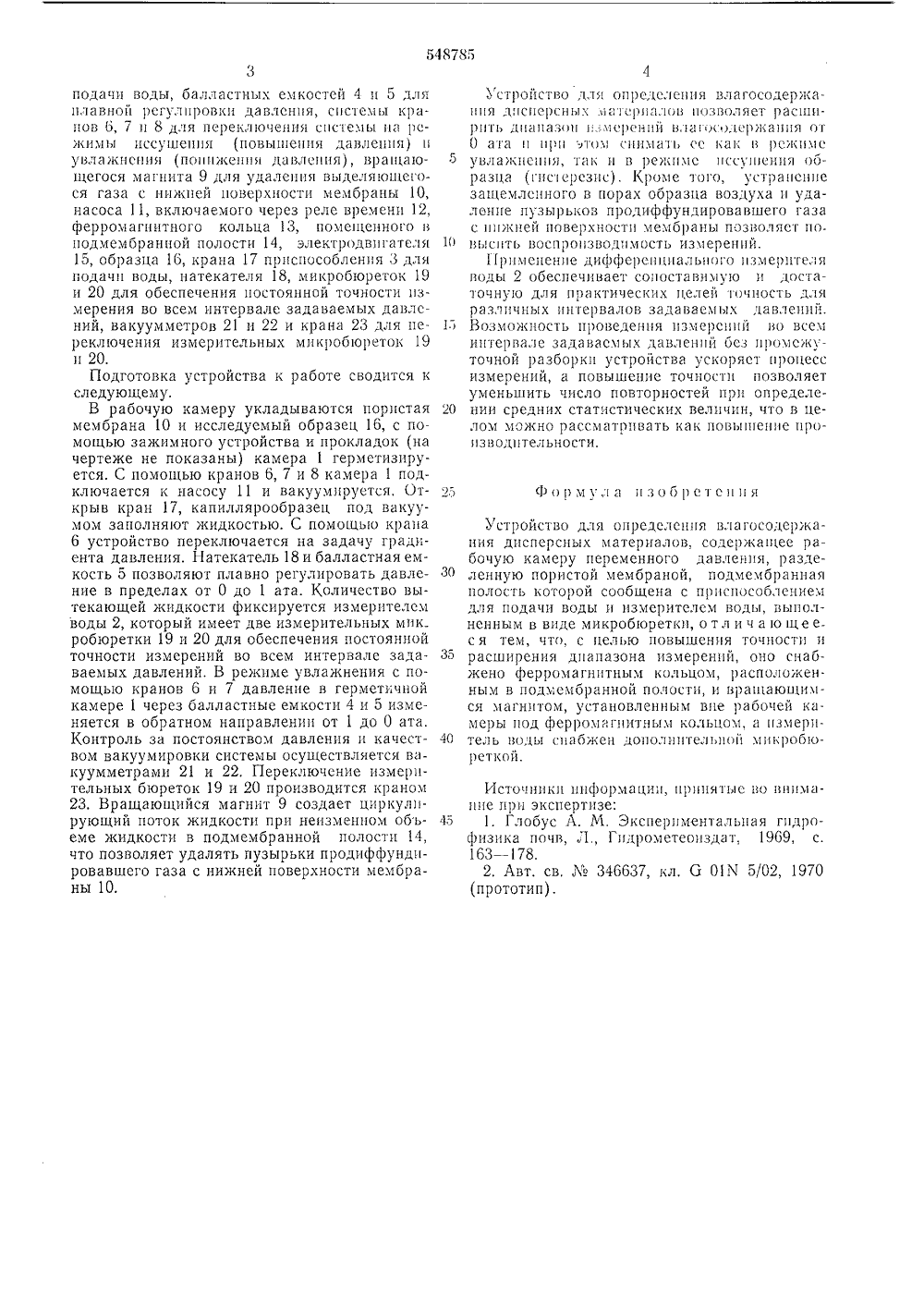

Оп ИСАЙИ Е ИЗОБРЕТЕНИЯ о ц 548785 Союз Советских Социалистических Республик(22) Заявлено 16,02.76 (21) 2323481/15с присоединением заявки че(23) ПриоритетОпубликовано 28.02.77, Бюллетень М 8Дата опубликования описания 21.03.77 М. Кл.- 6 01 Я 5/ Государственный комите Совета Министров ССС по делам изобретенийи открытий2) Авторы изобретеи 1 роткин и А. П. Аквилья 3 аявитель увашский сельскохозяйственный институт 54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВЛАГОСОДЕРЖАНИ ДИСПЕРСНЫХ МАТЕРИАЛОВпечива- объема Изобретение относится к измерительной технике, а именно к устройствам для определения влагосодержаиия дисперсных материалов, например иочвогрунтовых.Известны устройства для определения влагосодержаиия дисперсных материалов, содержащие рабочую камеру переменного давления, разделенную пористой мембраной 1.Такие устройства позволяют показать влагосодержание в широком пределе интервалов потенциалов, соответствующих газовым давлениям, начиная с 1 ата и выше при весовом методе измерения остаточной влажности образца, что требует разборки устройства и замены образца после каждого заданного давления, а это ведет к появлению оцибок за счет неполной идентичности образцов.Наиболее близким к предлагаемому является устройство для определения влагосодержаиия дисперсных материалов, содержащее рабочую камеру переменного давления, разделенную пористой мембраной, подмембранная полость которой сообщена с приспособлением для подачи воды и измерителем воды, выполненным в виде микробюретки 12.Однако для этого устройства характерны следующие недостатки:1. Конструкция ие позволяет снимать показания влагосодержаиия ири давлениях ниже 1 ата, так как ири создании разрехкеция в подмемораннои полости шприц не обес ет его герметизации и постоянстважидкости в нем.2. Насьпцение образца жидкостью происхо дит при атмосферном давлении, что вызываетпоявление в порах образца пузырьков воздуха, защемленных жидкостью. Это снижает воспроизводимость результатов, а следовательно, и их точность.0 3. Наличие одного измерителя не позволяетобеспечить постоянную точность измерений объема вытекающей жидкости во всем интервале задаваемых давлений, так как объемы, вытекающие при различных давлениях, отли чаются друг от друга порой на два порядка.Цель изобретения - повысить точность ирасширить диапазон измерений.Это достигается тем, что устройство снабжено ферромагнитным кольцом, расположен.0 ным в подмембранной полости камеры, и вращающимся магнитом, установленным вне рабочей камеры под ферромагнитным кольцом, а измеритель воды снабжен дополнительной микробюреткой.5 На чертеже показана конструкция предла.гаемого устройства.Устройство для определения влагосодержаиия дисперсных материалов состоит из герметичной рабочей камеры 1 переменного давле- ЗО ния, измерителя воды 2, приспособления 3 дляП 1 20 30 35 40 подачи воды, балластных емкостей 4 и 5 для плавной регулировки давления, системы кранов 6, 7 и 8 для переключения системы па режимы пссушеппя (повышения давления) и увлажнения (поппженпя давлгпия), вращающегося магнита 9 для удаления выделяющегося газа с нижней поверхности мембраны 10, насоса 11, включаемого через реле времени 12, ферромагнитного кольца 13, помещенного и подмембранной полости 14, электродвигателя 15, образца 16, крана 17 приспособления 3 для подачи воды, натекателя 18, микробюреток 19 и 20 для обеспечения постоянной точности измерения во всем интервале задаваемых давлений, вакуумметров 21 и 22 и крана 23 для переключения измерительных микробюреток 19 и 20,Подготовка устройства к работе сводится к следующему.В рабочую камеру укладываются пористая мембрана 10 и исследуемый образец 16, с помощью зажимного устройства и прокладок (на чертеже не показаны) камера 1 герметизируется, С помощью кранов 6, 7 и 8 камера 1 подключается к насосу 11 и вакуумпрустся. Открыв кран 17, капиллярообразец под вакуумом заполняют жидкостью. С помощью крана 6 устройство переключается на задачу градиента давления. Натекатель 18 и балластная емкость 5 позволяют плавно регулировать давление в пределах от 0 до 1 ата. Количество вытекающей жидкости фиксируется измерителем воды 2, который имеет две измерительных мпк робюретки 19 и 20 для обеспечения постоянной точности измерений во всем интервале задаваемых давлений. В режиме увлажнения с помощью кранов 6 и 7 давление в герметичной камере 1 через балластные емкости 4 и 5 изменяется в обратном направлении от 1 до 0 ата. Контроль за постоянством давления и качеством вакуумировки системы осуществляется вакуумметрами 21 и 22. Переключение измерительных бюреток 19 и 20 производится краном 23. Вращающийся магнит 9 создает циркулирующий поток жидкости при неизменном обьеме жидкости в подмембранной полости 14, что позволяет удалять пузырьки продиффундпровавшего газа с нижней поверхности мембраны 10,Устройство для определения влагосодержапия дисперсных масриалов позволяет расшпрть даназон ,;мерси в,гкодсржанпя от 0 атапр этом снимать сс как в рсжпмс уилажнспя, так и в рекпмс ссупения образца (псерсзис), Кроме з ого, устранение защемленного в порах образца воздуха и удаление пузырьков продиффундировавшего газа с ижней поверхности мембраны позволяет поисить воспропзводпмость измерешй.Применене дифференциального пзмсрггеля воды 2 обеспечивает сопоставимую и достаточную для практических целей точность для различных интервалов задаваемых давлений. Возможность п 1 юведенпя измерений во всем иггервале задаваемых давлений без происо - точной разборки устройства ускоряет процесс измерений, а повышение точности позволяет уменьшить число повторностей прп определении средних статистических величин, что в целом можно рассматривать как повншение прозводптельности. Форм 1 ла пзоорстс 5 Устройство для определения влагосодержания дисперсных материалов, содержащее рабочую камеру переменного давления, разделенную пористой мембраной, подмембранная полость которой сообщена с приспособлением для подачи воды и измерителем воды, выполненным в виде микробюреткп, о т л и ч а ю щ е е ся тем, что, с целью повышения точности и расширения диапазона измерений, оно снабжено ферромагнитным кольцом, расположенным в подмембранной полости, и вращающимся магнитом, установленным вне рабочей камеры под ферроманитных кольцом, а измеритель воды саожен Доно:вительно мкробО- реткой. Источники информации, прппятыс во внимание при экспертизе:1. Глобус А. М. Экспериментальная гидро- физика почв, Л., Гпдрометеоиздат, 1969, с.163 в 1.2. Авт. св. М 346637, кл. 6 01 М 5/02, 1970 (прототип).Заказ 428/7 Изд.241 Тираж 1054 Подписное ЦИИГ 1 И Государственного комитета Совета Министров ССС по делам изобретений и открытий 113035, Москва, )К, Рауьискал няо., д. 4 5 Тинографил, пр. Сапунова, 2
