Программный коммутатор

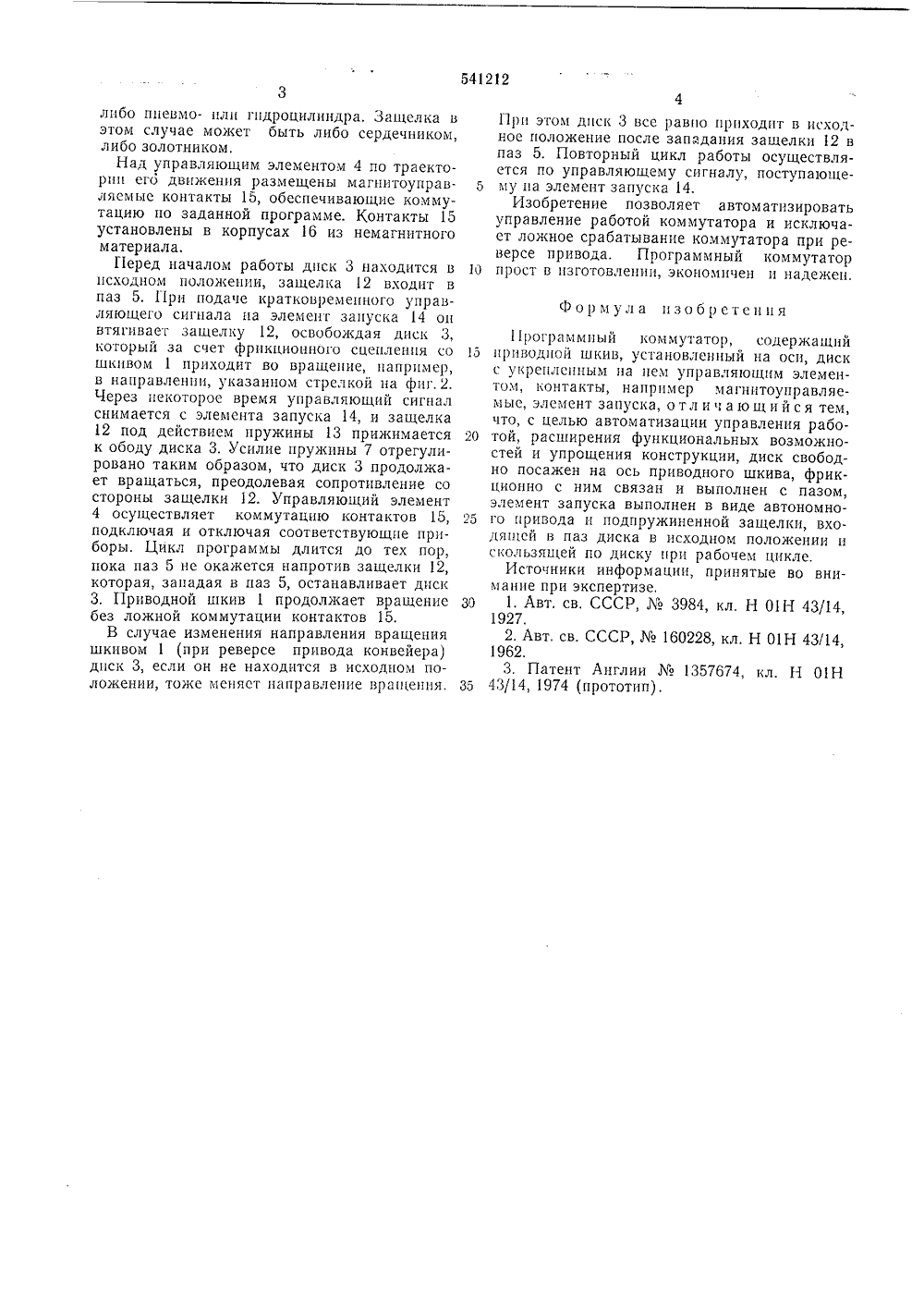

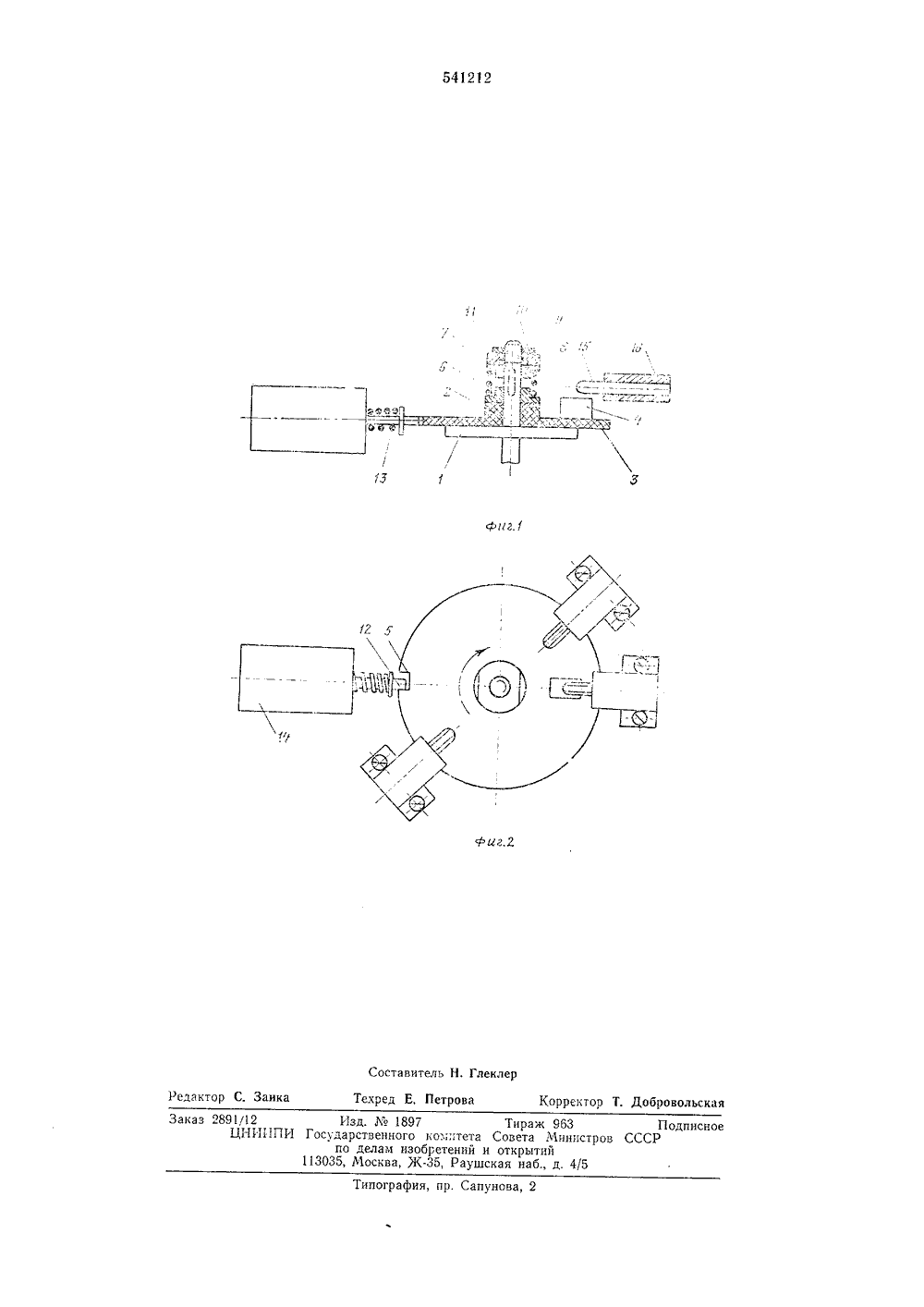

ОПИСАНИЕ ИЗО БРЕТ ЕН И Я К АВТОРСКОМУ СВИДЕТЕЛЬСТВУрп 54122 Сааз Советских Социалистических Реслуолик(23) Приоритет Государственнын комите Совета Министров СССР.12.76. Бюллетень М 4 ния описания 07.01.77 Опубликован лам нзобретенни открытий та опублик(54) ПРОГРАММНЫЙ КОММУТАТ Изобретение относится к электрическим переключателям, срабатывающим по заданной программе, в которых для повторения операции требуется возвращение управляющих элементов конструкции в исходное положение, и может быть использовано, например, для автоматизации контроля размеров изделий на поточных линиях.Известны программные коммутаторы, в которых сброс в исходное состояние осуществляется возвратной пружиной 1, 21.Однако такие устройства не исключают коммутацию контактов при сбросе на нуль и требуют расцепления с приводом при его реверсе.Известен программный коммутатор, содержащий приводной шкив, закрепленный на оси, диск с укрепленным на нем управляющим элементом, контакты, элемент запуска 3.Недостатком указанного механизма является отсутствие устройства для его автоматического запуска в работу и возможность ложных срабатываний при реверсе двигателя.Целью изобретения является автоматизация управления работой коммутатора, расширение функциональных возможностей и упрощение конструкции.Это достигается тем, что в предлагаемом коммутаторе диск свободно посажен на ось приводного шкива, фрикционно с ним связан и выполнен с пазом, а элемент запуска выполнен в виде автономного привода и подпружиненной защелки, входящей в паз диска в исходном положении и скользящей по диску при рабочем цикле.5 На фиг. 1 показан предлагаемый коммутатор, осевое сечение; на фиг. 2 - то же, вид сверху.Шкив 1 жестко связан с реверсивным приводом, например с конвейером, подающим из делия на контроль (не показан). На оси 2шкива 1 свободно сидит диск 3, на котором неподвижно закреплен управляющий элемент 4, например, приклеен постоянный мапшт.Диск 3 выполнен из немагнитного антифрик ционного материала, например капролана.В диске 3 имеется паз 5, необходимый дляфиксации диска 3 в исходном положении.Диск 3 втулкой 6 под действием пружины 7 прижат к шкиву 1. Втулка 8, гайка 9 и контр гайка 10 служат для регулирования усилияподжатия и ограничения перемещения пружины 7. Во втулках 6 и 8 выполнены пазы, в которые входит шпонка 11, укрепленная на осп 2. Для фиксации диска 3 в исходном положе нии служит защелка 12, представляющая собой ось с фланцем, в нормальном положении поджпмаемая пружиной 13. При запуске коммутатора защелка 12 перемещается против действия пружины 13 элементом запуска 14, 30 выполненным либо в виде электромагнита,либо пневмо- пли гпдроцилиндра. Защелка вэтом случае может быть либо сердечником,либо золотником,Над управляющим элементом 4 по траектории его движения размещены магнитоуправляемые контакты 15, обеспечивающие коммутацию по заданной программе. Контакты 15установлены в корпусах 16 из немагнитногоматериала.Г 1 еред началом работы диск 3 находится висходном положении, защелка 12 входит впаз 5. При подаче кратковременного управляющего сигнала па элемент запуска 14 онвтягивает защелку 12, освобождая диск 3,который за счет фрикционного сцепления сошкивом 1 приходит во вращение, например,в направлении, указанном стрелкой на фиг.2.Через некоторое время управляющий сигналснимается с элемента запуска 14, и защелка12 под действием пружины 13 прижимаетсяк ободу диска 3. Усилие пружины 7 отрегулировано таким образом, что диск 3 продолжает вращаться, преодолевая сопротивление состороны защелки 12. Управляющий элемент4 осуществляет коммутацию контактов 15,подключая и отключая соответствующие приборы. Цикл программы длится до тех пор,пока паз 5 не окажется напротив защелки 12,которая, западая в паз 5, останавливает диск3. Приводной шкив 1 продолжает вращениебез ложной коммутации контактов 15,В случае изменения направления вращенияшкивом 1 (при реверсе привода конвейера)диск 3, если он не находится в исходном положении, тоже меняет направление вращения. Г 1 ри этом диск 3 все равно приходит в исходное положение после запоздания защелки 12 в паз 5. Повторный цикл работы осуществляется по управляющему сигналу, поступающе му на элемент запуска 14.Изобретение позволяет автоматизироватьуправление работой коммутатора и исключает ложное срабатывание коммутатора при реверсе привода. Программный коммутатор 10 прост в изготовлении, экономичен и надежен,Формула изобретения11 рограммпый коммутатор, содержащий15 приводной шкив, установленный на осп, дискс укрепленным на нем управляющим элементом, контакты, например магнитоуправляемые, элемент запуска, отл и и а ющ и й ся тем,что, с целью автоматизации управления рабо 20 той, расширения функциональных возможностей и упрощения конструкции, диск свободно посажен на ось приводного шкива, фрикционно с ним связан и выполнен с пазом,элемент запуска выполнен в виде автономно 25 го привода и подпружиненной защелки, входящей в паз диска в исходном положении искользящей по диску при рабочем цикле.Источники информации, принятые во внимание при экспертизе,30 1. Авт. св. СССР, Мо 3984, кл. Н 01 Н 43/14,1927.2. Авт, св. СССР, Юо 160228, кл. Н 01 Н 43/14,1962.3. Патент Англии М 1357674, кл. Н 01 Н35 43/14, 1974 (прототип).541212- / П 1;.1 Е "4 й,оставитель Н. Глекле Коррект бровольска едактор С. Заи ехред Е,в ПодписнСР ипография, пр. Сапунова, 2 Заказ 2891112 Изд. М 1 ЦНИИПИ Государственно по делам 113035, Москва
