Мультициклон
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

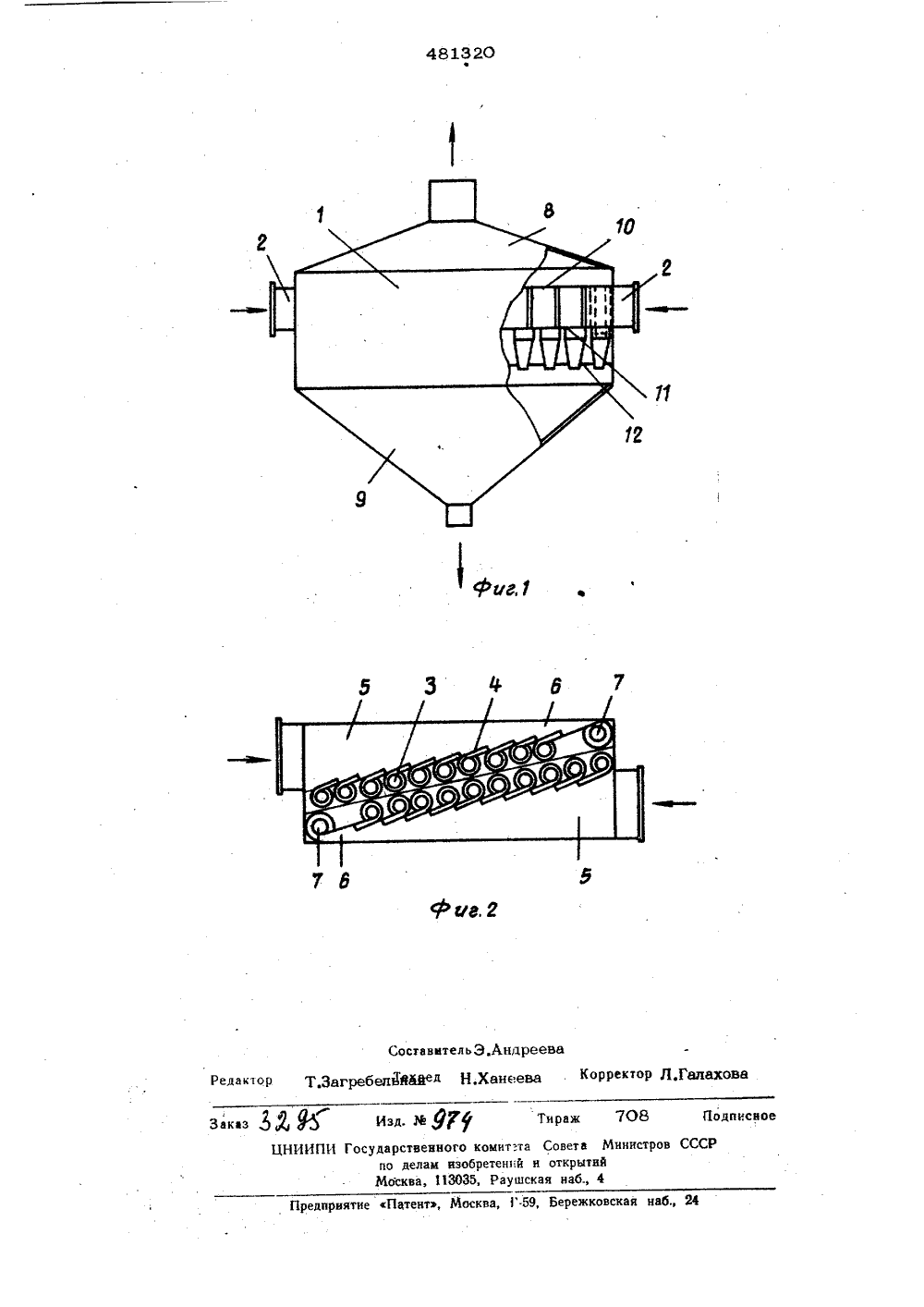

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Соци ели стицеских е еспубпик(61) Дополнительное к авт. сви 6936 /23 л,7/ОО ием заявки М присоеди осударстеенныи кометеСовета Мииистроо СССРоо делоы изаоретеиийи открытий(73) Заявитель 54) МУЛЬТИЦИКЛОИ орпусе мультициальные вход новлены вто их тангастично и элементы циклона так,ные патрубкидруга, а ихжалюзийнуюНа иг ерекрываю енки обра наружные ст зуютрешетку,ф . 1 по.;азан предложенный мультициклон, вид сбоку; на фиг, 2 - товид в плане (разрез),Мультициклон содержит корпус 1, входной патрубок 2, циклонные элементы 3 стангенциальными входными патрубками 4,установленными в газораспределительнойкамере 5 мультициклона так, что оничастично перекрывают друг друга, а ихнаружные стенки образуют решетку типажалюзи, Газораспределительная камера5 оканчивается отсосной щелью 6 и кон -цевым циклонным элементом 7 Коллектор 8 с выходным патрубком служит дляотвода очищенного газа, бункер 9 - длясбора уловленной пыли. Решетки 10 и 11соединяют циклонные элементы 3 по вы -соте их входных патрубков в один блоки образуют с наружными стенками входже,тенсифик ель изобретени оцесса очистки газов.(22) Заявлено 24.08.71(21) 5) Дата опубликования о Изобретение относится к процессамгазоочистки и пылелавливания и можетбыть использовано для очистки аспирационных выбросов от сушильных, мельничных, дробильных, транспортирующих идругих агрегатов.Известны мультициклоны, содержащиекорпус, циклонные элементы с тангенциальным подводом газа и бункер. В этих мультициклонах запыленный газ распределяет-ся по элементам неравномерно. Это приводит к нарушению нормального газовогообмена между элементами и бункером, врезультате чего снижается степень очистки газа. Кроме того, выхлопные патрубкициклонных элементов установлены в камерезапыленного газа, вследствие чего патрубки с внешней стороны подвергаются абразивному износу твердыми частицами пыли,что приводит к преждевременному выходу из строя отдельных элементов и к снижению степени очистки газа мультициклоном,ля достижения этой цели циклонныеных патрубков 4 постепенно суживающийсяканал - газораспределительную камеру 5. " Кроме того, решетки 10, 11, 12, герме-тично отделяют камеру 5 от зоны очищенного газа и со стороны бункера, 5Мультициклон работает следующим об.разом,ВЗапыленный газ через входной патрубок 2 поступает в газораспределительную камеру 5 мультициклона. Из камеры 5 газ проходит сквозь решетку, образованную входными патрубками 4 циклонных элемен-;. тов 3 разделяясь при этом на ряд струек, При изменении направления движенияструек основная масса пыли, сохраняяц первоначальное направление своего движения, пролетает через зазор входного патрубка элемента, ударяется о наружную поверхность стенки последующего входного патрубка и отражается от нее в сторону, противоположную движению газа через циклонные элементы 3, В результате этого газы, попадающие затем в эти элементы, в значительной мере очищаются от ,крупных частиц пыли. В циклонных элемен- р тах 3 газ закручивается и подвергается более тонкой очистке засчет действия центробежных сил, Очищенный газ по вых=,лопным патрубкам элементов 3 попадает,в коллектор 8.1 Оставшаяся по другую сторону Решетки,часть газов в количестве 5 - 10%, обогащенная пылью, поступает через отсосную щель 6 в концевой циклонный элемент7, где очищается от пыли, йуходит в общий коллектор 8, Из коллектора очищенный газ по выхлопному патрубку направ, ляется по назначению, Пыль, выделеннаяв элементах 3 и 7, собирается в бункер9, откуда она периодически или непрерывно выгружается,Предмет изобретенияМультицикдон, содержащий корпус, включающий циклонные элементы с тангенциальными входными патрубками и бункер, отличающийс я тем, что, с целью интенсификации процесса очистки газа, тангенциальные входные патрубки циклонных элементов частично перекрывают друг друга, а их наружные стенки образуют жалюзийную решетку.481320 Составит ндреева Корректор Л.Галахова Редак.ХанееваЗагреб Заказ Я Д Изд. й ф риятие Патент, Москва, Г 59, Бережковская наб.,ИИПИ Государственного комипо делам иэобрете Москва, 3035, Ра
СмотретьЗаявка
1693684, 24.08.1971
ПРЕДПРИЯТИЕ ПЯ М-5817
ЯЦЕНКО АНАТОЛИЙ ПОЛИКАРПОВИЧ, ЗЫРЯНОВ ВИКТОР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B04C 7/00
Метки: мультициклон
Опубликовано: 25.08.1975
Код ссылки
