Бухтодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 479512
Авторы: Горкунов, Табуринский, Тупиков
Текст

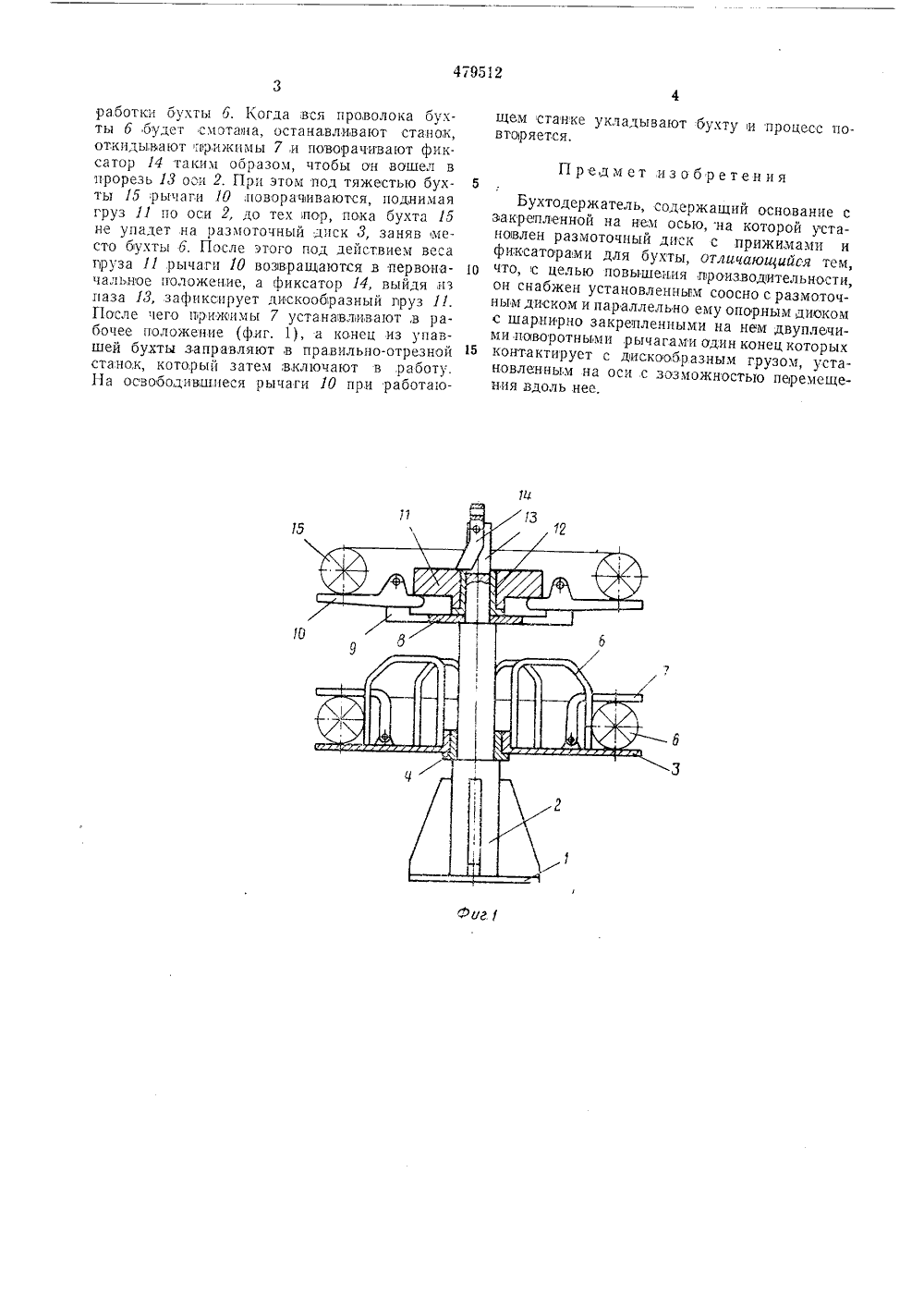

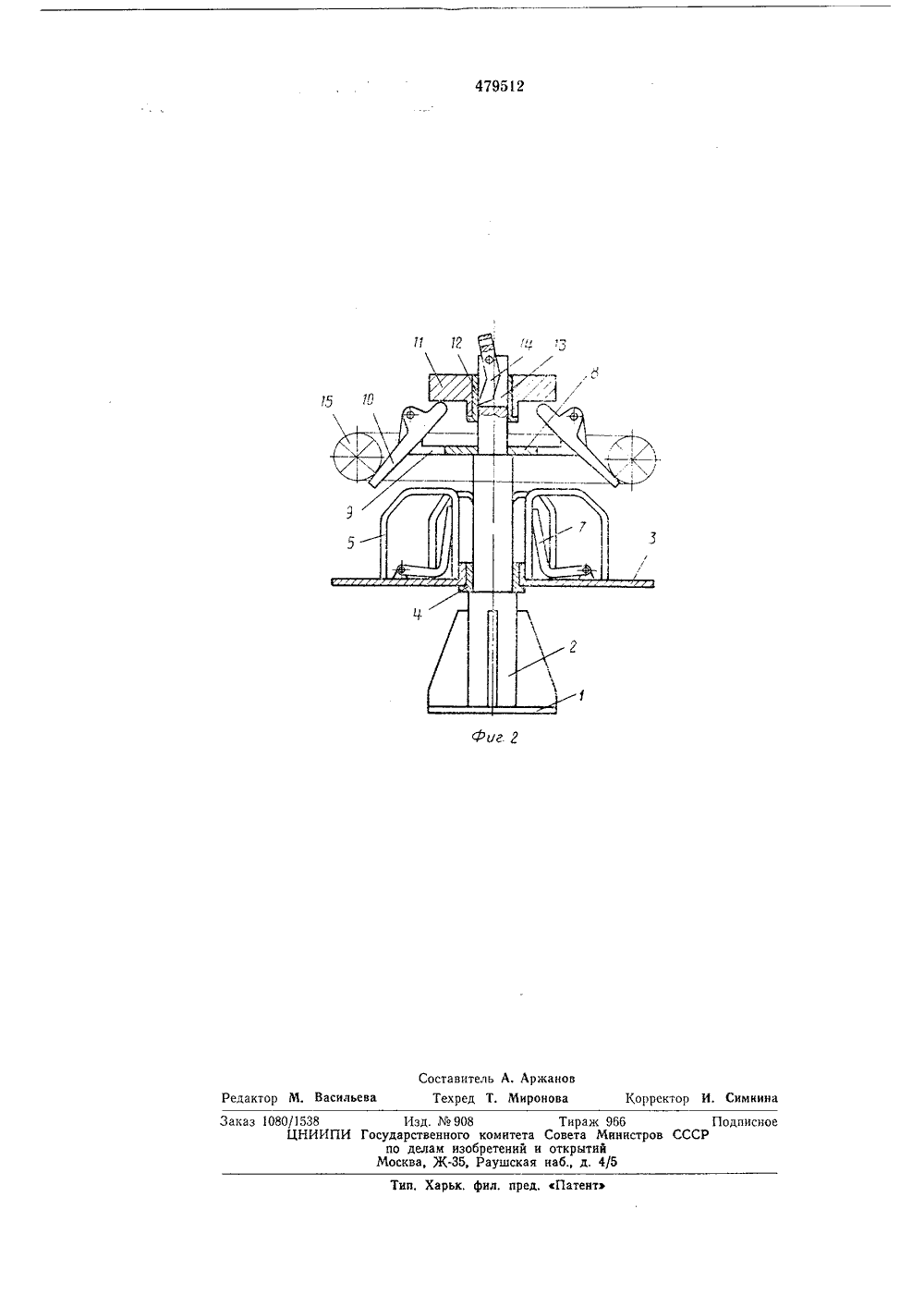

) 479512 О П И С А-й И-К ИЗОБРЕТЕН ИЯ Союз Советских Социалистическвс Республик(23) Приоритет -Опубликовано 05,08.75. БюллеДата;публикования описания Совета Министров СС но делам изобретеии) БУТОДЕРЖАТБД 1 жестко закрепленной к нему осью 2, на которой с возможностью вращения установлен размоточный диск 3 с втулкой 4. На размоточном диске 3 жестко закреплены П-образные флксаторы 5, которые обеспечивают заданное положение бухты проволоки 6, н шарнирно установленные четыре прикима 7, рав. номврно распределенные по окружности дпска 3.Выше размоточного диска 3 на оси 2 жест ко закреплен опорный диск 8 с четырьмя про", резями 9 и четырьмя проушинами, в которых шарнирно закреплены четыре рычага 10. Дискообразный груз 11 со втулкой 12 свободно надет на ось 2, В прорези 13, выполненной на верхнем, конце оси 2, шарнирно закреплен фиксатор 14. На рычагах 10 установлена бухБухто,разом,ока из бухт диске 3 и п ся,с помощ а чертеже н танке втору10, развязь вязку бухть воломи, Та подготавли ы 6, уложевна рижатая приж ью правильное показано). ю бухту 16 ук нвают,и удаля15, находят ким образом, мается в проце Провэл моточном сматывает станка (н тающем с на рычапи вочную об конец про полностью я на разлмами 7, отрезногоПри рабо.ладывают ют упакои правят т се пер Изобрете:ие относится,к устройствам дляперемотки проволоки и может быть использэванэ в арматурных цехах.Известен бухтодержательсодержащийоснование с жестко закрепленной на нем осьюи установленный на оси размоточный диск сприжимами и фиксаторами положения бухты,Недостатком известного бухтодержателяявляется то, что укладку новой бухты на 1 размоточный диск, удаление упаковочной праволочной обвязки бухты, нахождение конца проволоки и его гюавку вручную возможно производить только при выкгноченном правильноотрезном станке, что значительно снижает егосменную производительность.15С целью устранения указанных недостатков, предлагаемый бухтодержатель снабженонорным длском, установленным жестко наоси над размоточным диском, с шарнирнозакрепленными на нем дву 1 плечими рычагами 20Одни плечи 1 рычагов предназначены для олирания на них дискообразного груза, установленного на оси с возможностью перемещениявдоль нее, а другие - для укладки на нихбухты,25На ф 1 иг. 1 показан общий,вид бухтодержателя в рабочем положении; на фиг. 2 - тоже, в,момент сбрасывания бухты на размотэчный диск.Бухтэдержатель содержит основание 1 с З 0 ржатель работает следую479512 1 и работки бухты 6. Когда ,вся проволока бухты б будет смотана, останавливают станок, откидывают прижимы 7,и поворачивают фик. сатор 14 таким образом, чтобы он вошел в прорезь 13 оои 2. При этом под тяжестью бухты 15 рычаги 10 ловорачиваются, поднимая груз 11 по оси 2, до тех пор, пока бухта 15 не упадет на размоточный диск 3, заняв место бухты 6. После этого под действием веса пруза 11 рычаги 10 возвращаются в первоначальное положение, а фиксатор 14, выйдя нз паза 13, зафиксирует дискообразный пруз 11. После чего прииимы 7 устанавливают,в рабочее положение (фиг. 1), а конец из упавшей бухты заправляют в правильно-отрезной станок, который затем:включают в работу. На освободившиеся рычаги 10 при работающем станке укладывают бухту и процесс пов тор яется. П реди ет из об р е тен ия Бухтодержатель, содержащий основание сзакрепленной на нем осью, на которой установлен размоточный диск с прижимами и фиксаторами для бухты, отличающийся тем, что, с целью повышения производительности, он снабжен установленньщ соосно сразмоточным диском и параллельно ему онорным диском с шарнирно закрепленными на нем двуплечими поворотными, рычагами один конец которых 15 контактирует с дискообразным грузом, установленным на оси с возможностью перемещения вдоль нее.
СмотретьЗаявка
1976559, 11.12.1973
ОПЫТНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ ПРЕДПРИЯТИЕ ЭНЕРГОТЕХПРОМ
ТУПИКОВ АНАТОЛИЙ ФИЛИППОВИЧ, ТАБУРИНСКИЙ ВЛАДИМР ВСЕВОЛОДОВИЧ, ГОРКУНОВ АНАТОЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: B21C 47/28
Метки: бухтодержатель
Опубликовано: 05.08.1975
Код ссылки
<a href="https://patents.su/3-479512-bukhtoderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Бухтодержатель</a>
