Формирователь импульсов

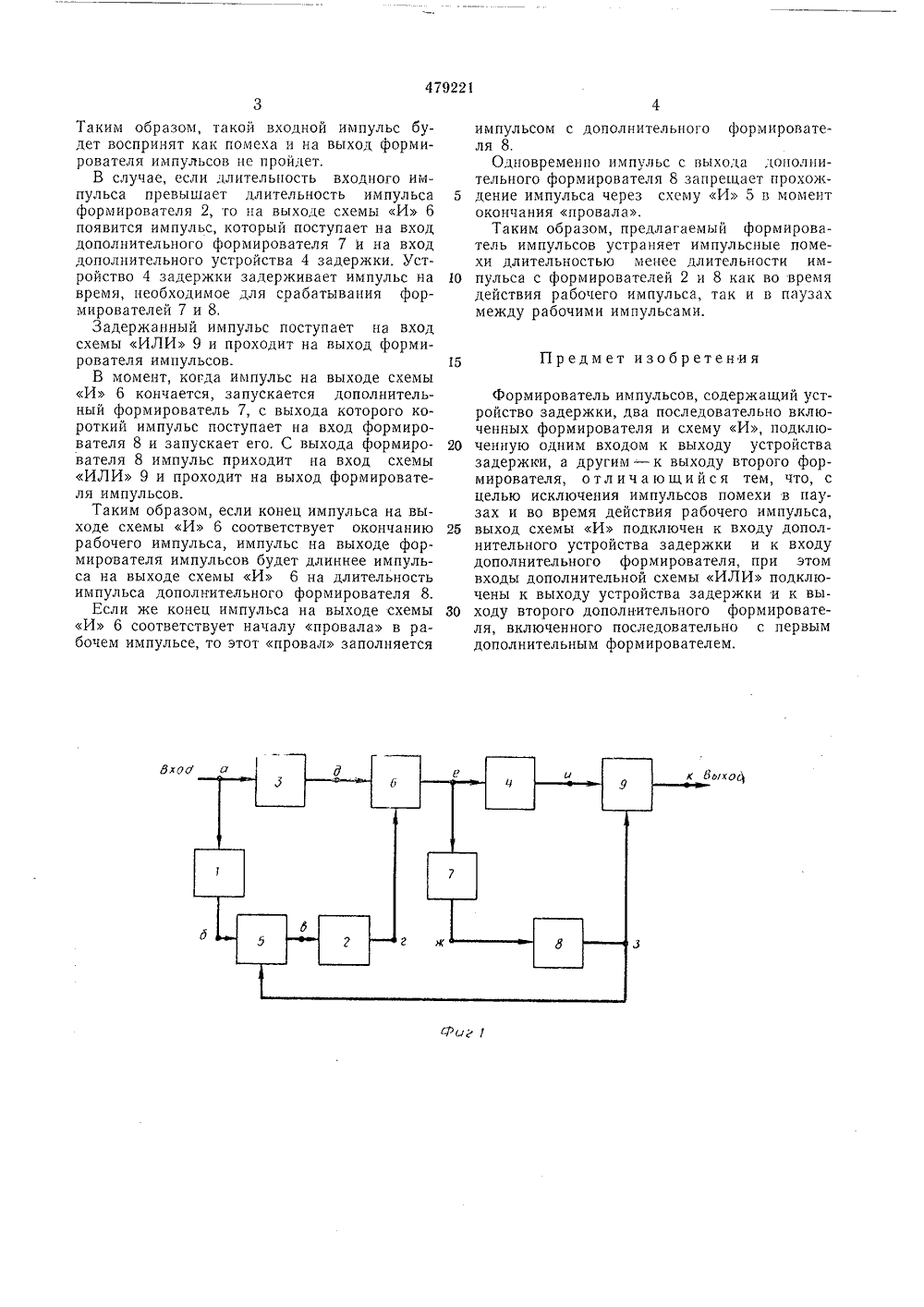

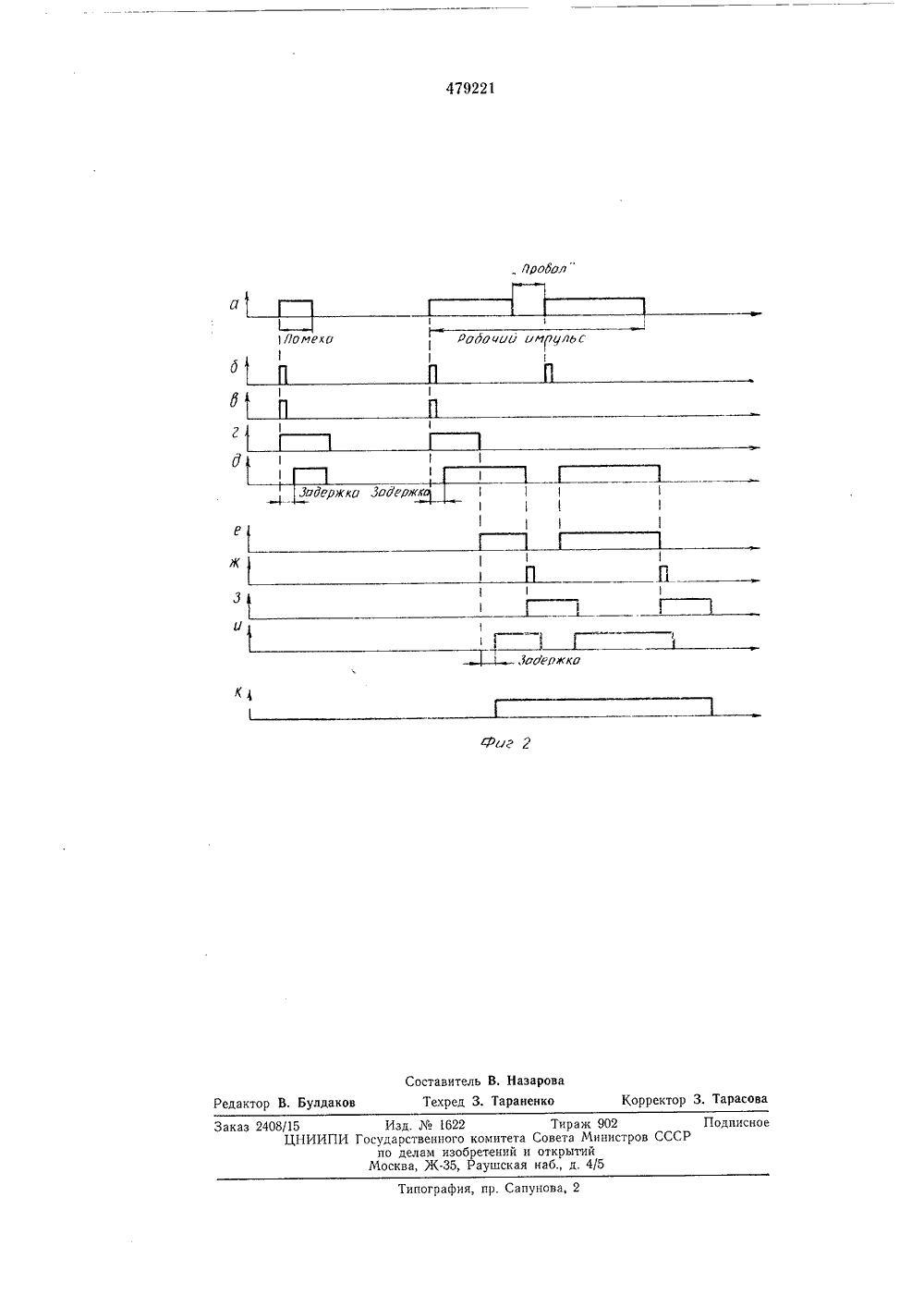

1 л лф 111 1 1,ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1111 479221 Союз Советских Социалистическиг Республик(51) М. Кл. Н 031 3,0 осударствениый комнт авета Министров ССС публиковано 30.07,75.ата опубликования оп 3) УДК 621.373,53(088 8) юллетеньания 03,10.75 до делам изобретений и открытий. ф. Кузьмин, А. Г. Петров и В. Н. Семено 1) Заявитель РОВАТЕЛь ИМПУЛЬ 4) ф схемы обр 1Изобретение относится к области импульсной техники, автоматики и телемеханики и предназначено для устранения импульсных помех, как во время действия импульса, так и в паузе между импульсами, 5Известен формирователь импульсов, содержащий устройство задержки, два последовательно включенных формирователя и схему И, подключенную одним входом к выходу устройства задержки, а другим - к выхо О ду второго формирователя.Цель изобретения - исключение импульсов помехи в паузах и во время действия рабочего импульса.Цель достигается за счет того, что выход 15 схемы И подключен к входу дополнительного устройства задержки и к входу дополнительного формирователя, при этом входы дополнительной схемы ИЛИ подключены к выходу устройства задержки и к выходу второго дополнительного формирователя, включенного последовательно с первым дополнительным формирователем,На фиг, 1 изображена схема формирователя импульсов; на фиг. 2 - временные диа граммы работы формирователя.Формирователь импульсов состоит из двух основных формирователей 1, 2 запускающих импульсов, основного и дополнительного устройств 3, 4 задержки, схемы И 5, 6, допол жительных формирователей 7, 8ИЛИ 9.Работает формирователь следую Поступая на вход формирователя импульсов передний фронт импульса приходит на вход формирователя 1 и на вход основного устройства 3 задержки. На выходе устройства 3 задержки импульс появляется спустя время, необходимое для срабатывания основных формирователей 1 и 2 и схемы И 5. Входной импульс запускает формирователь 1, который выдаст короткий импульс на схему И 5. В момент прихода этого импульса схема И 5 находится в состоянии, разрешающем прохождение импульса на выход. Импульс с выхода схемы И 5 поступает на вход формирователя 2 и запускает последний.С выхода формирователя 2 импульс поступает на вход схемы И б и запрещает прохождение сигнала на выход. Несколько позднее на вход схемы И б приходит импульс с выхода устройства 3 задержки. На выходе схемы И 6 импульс может появиться только при условии отсутствия импульса с формирователя 2 и присутствия импульсов на выходе устройства 3 задержки. Поэтому, если входной импульс имеет длительность меньше длительности импульса формирователя 2, то на выходе схемы И 6 импульса не будет.479221 ио 3Таким образом, такой входной импульс будет воспринят как помеха и на выход формирователя импульсов не пройдет,В случае, если длительность входного импульса превышает длительность импульса формирователя 2, то на выходе схемы И 6 появится импульс, который поступает на вход дополнительного формирователя 7 и на вход дополнительного устройства 4 задержки, Устройство 4 задержки задерживает импульс на время, необходимое для срабатывания формирователей 7 и 8.Задержанный импульс поступает на вход схемы ИЛИ 9 и проходит на выход формирователя импульсов.В момент, когда импульс на выходе схемы И 6 кончается, запускается дополнительный формирователь 7, с выхода которого короткий импульс поступает на вход формирователя 8 и запускает его. С выхода формирователя 8 импульс приходит на вход схемы ИЛИ 9 и проходит на выход формирователя импульсов.Таким образом, если конец импульса на выходе схемы И 6 соответствует окончанию рабочего импульса, импульс на выходе формирователя импульсов будет длиннее импульса на выходе схемы И 6 на длительность импульса дополнительного формирователя 8.Если же конец импульса на выходе схемы И 6 соответствует началу провала в рабочем импульсе, то этот провал заполняется импульсом с дополнительноо формирователя 8,Одновременно импульс с выхода дополнительного формирователя 8 запрегцает прохож дение импульса через схему И 5 в моментокончания провала.Таким образом, предлагаемый формирователь импульсов устраняет импульсные помехи длительностью менее длительности им пульса с формирователей 2 и 8 как во времядействия рабочего импульса, так и в паузах между рабочими импульсами. 15 Предмет изобретения Формирователь импульсов, содержащий устройство задержки, два последовательно включенных формирователя и схему И, подклю ченную одним входом к выходу устройствазадержки, а другим - к выходу второго формирователя, отличающийся тем, что, с целью исключения импульсов помехи в паузах и во время действия рабочего импульса, 25 выход схемы И подключен к входу дополнительного устройства задержки и к входу дополнительного формирователя, при этом входы дополнительной схемы ИЛИ подключены к выходу устройства задержки и к вы ходу второго дополнительного формирователя, включенного последовательно с первым дополнительным формирователем.,Ьоел теко Фе С остави аза ова хред 3. Таранен Заказ 2408/1 ИИП Типография, пр. Сапунова, 2 едактор В. Булдако Изд.1622 осударственного комитета по делам изобретений и Москва, Ж, Раушская
