Формирователь импульсов

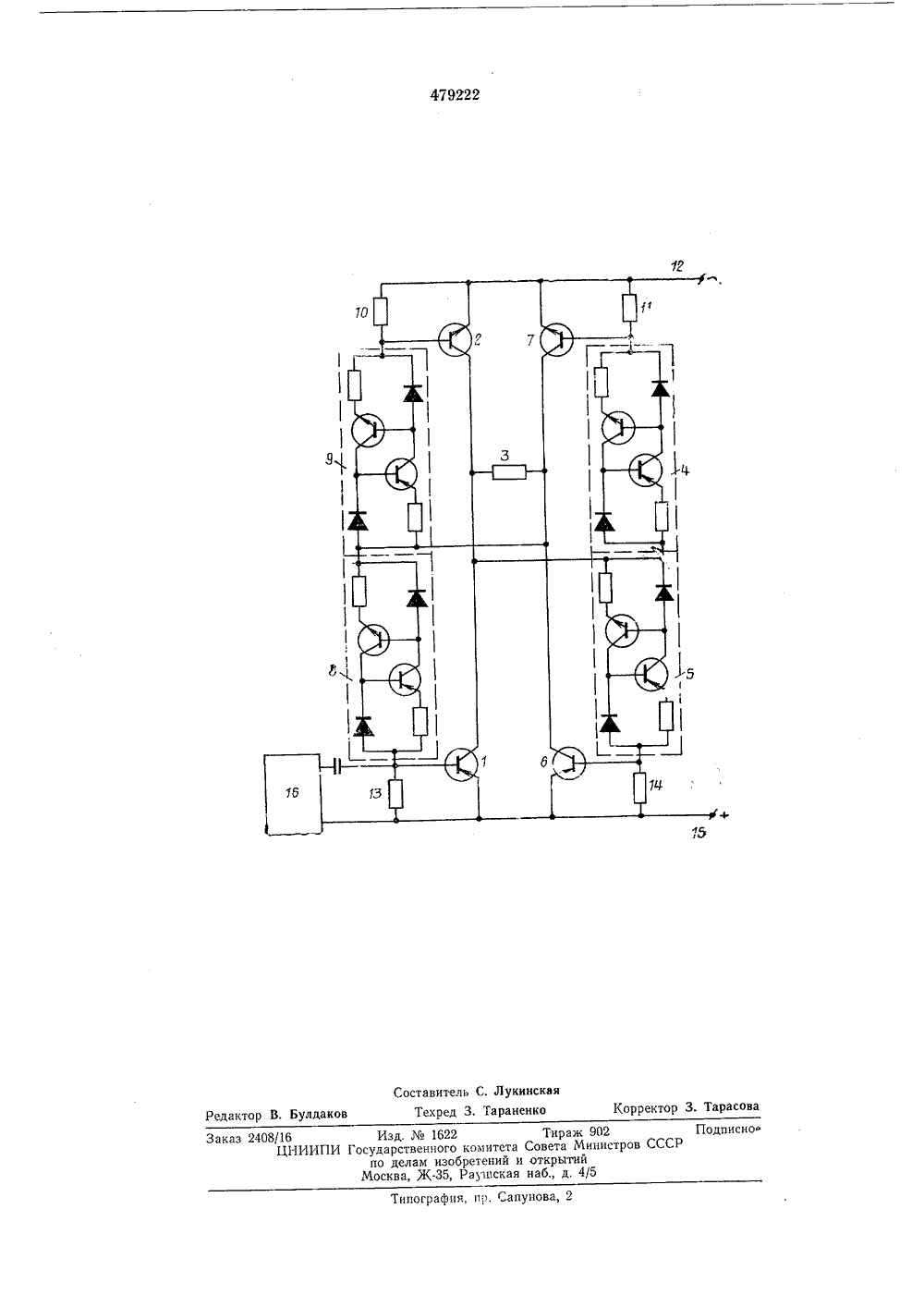

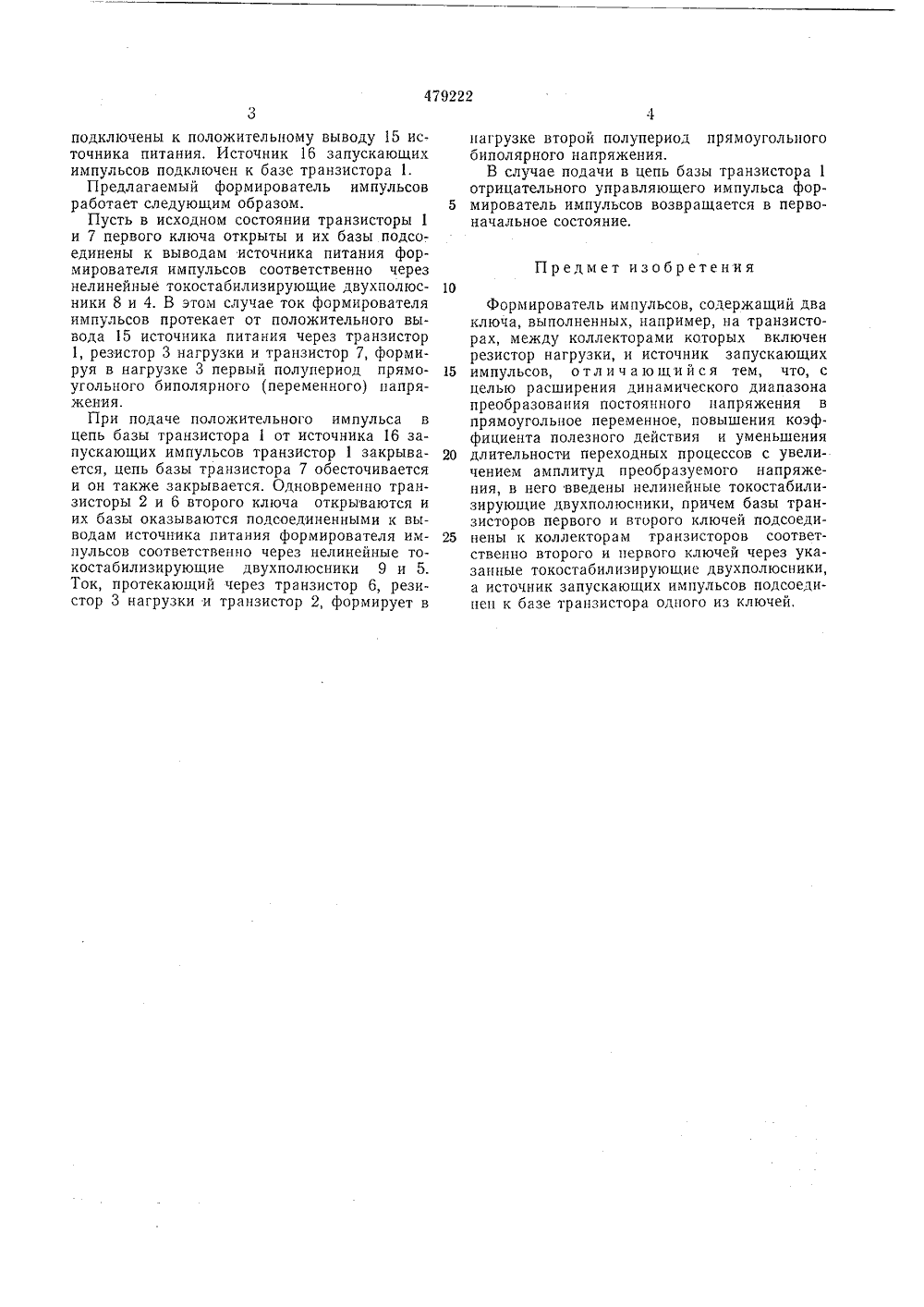

)1,Ц6.1 ОПИСАНИЕ ИЗОБРЕТЕНИЯ нп 479222 Союз Советских Социалистических Республик(22) Заявлено 13.06.73 (21) 1930991/26-21 51) М. Кл. Н ОЗЙ 3. нением заявкис присоед32) Приоритет Государственный комитет Совета Министров СССР по делам изобретенийи открытий публиковано 30.07,75. Бюллетень28(088,81) Дата опубликования описания 03.10.7(71) Заявитель омский ордена Октябрьской Революции и ордена Трудового расного Знамени политехнический институт им. С. М. Кирова(54) ф)ОРМИРОВАТЕЛЪ ИМПУЛЬСОВ 15 Изобретение относится к измерительной технике и может быть использовано для калибровки вольтметров по амплитудам, действующим и средним значениям измеряемых напряжений.В известном формирователе импульсов, содержащем два ключа, выполненных, например, на транзисторах, между коллекторами которых включен резистор нагрузки, и источник запускающих импульсов, ограничен диапазон преобразования постоянного напряжения в прямоугольное переменное, низкий коэффициент полезного действия и большая длительность переходных процессов,Целью данного изобретения является расширение динамического диапазона преобразования постоянного напряжения в прямоугольное переменное, повышение коэффициента полезного действия и уменьшение длительно сти переходных процессов с увеличением амплитуд преобразуемого напряжения.Поставленная цель достигается тем, что в формирователь введены нелинейные токостабилизирующие двухполюсники, причем базы 25 транзисторов первого и второго ключей подсоединены к коллекторам транзисторов соответственно второго и первого ключей через указанные токостабилизирующие двухполюсники, а источник запускающих импульсов под соединен к базе транзистора одного из ключей,На чертеже представлена функциональная схема предлагаемого формирователя импульсов.Коллектор транзистора 1 типа р - г - р подсоединен к коллектору транзистора 2 типа гг - р - гг, к резистору 3 нагрузки и к нелинейным токостабилизирующим двухполюсникам 4 и 5, рабочий ток которых слабо зависит от величины приложенного к ним напряжения, Коллектор транзистора 6 типа р - и - р подключен к коллектору транзистора 7 типа гг - р - гг, к резистору 3 нагрузки и к нелинейным токостабилизирующим двухполюсникам 8 и 9, рабочий ток которых (так же, как и двухполюсников 4 и 5) слабо зависит от величины приложенного к ним напряжения. Транзисторы 1 и 7 входят в состав первого ключа, а транзисторы 2 и 6 - в состав второго ключа.Базы транзисторов 1 и 2 соединены между собой через нелинейные токостабилизирующие двухполюсники 8 и 9. Базы транзисторов 6 и 7 соединены между собой через нелинейные токостабилизирующие двухполюсники 4 и 5. База транзистора 2 через резистор 10, а база транзистора 7 через резистор 11 подсоединены к отрицательному выводу 12 источника питания. База транзистора 1 через резистор 13, а база транзистора 6 через резистор 143подключены к положительному выводу 15 источника питания. Источник 16 запускающих импульсов подключен к базе транзистора 1.Предлагаемый формирователь импульсов р а ботает следующим обр азом.Пусть в исходном состоянии транзисторы 1 и 7 первого ключа открыты и их базы подсо-. единены к выводам источника питания формирователя импульсов соответственно через нелинейные токостабилизирующие двухполюсники 8 и 4. В этом случае ток формирователя импульсов протекает от положительного вывода 15 источника питания через транзистор 1, резистор 3 нагрузки и транзистор 7, формируя в нагрузке 3 первый полупериод прямоугольного биполярного (переменного) напряжения.При подаче положительного импульса в цепь базы транзистора 1 от источника 16 запускающих импульсов транзистор 1 закрывается, цепь базы транзистора 7 обесточивается и он также закрывается. Одновременно транзисторы 2 и 6 второго ключа открываются и их базы оказываются подсоединенными к выводам источника питания формирователя импульсов соответственно через нелинейные токостабилизирующие двухполюсники 9 и 5. Ток, протекающий через транзистор 6, резистор 3 нагрузки и транзистор 2, формирует в нагрузке второй полупериод прямоугольного биполярного напряжения.В случае подачи в цепь базы транзистора 1отрицательного управляющего импульса фор мирователь импульсов возвращается в первоначальное состояние.Предмет изобретения10Формирователь импульсов, содержащий дваключа, выполненных, например, на транзисторах, между коллекторами которых включен резистор нагрузки, и источник запускающих 15 импульсов, отличающийся тем, что, сцелью расширения динамического диапазона преобразования постоянного напряжения в прямоугольное переменное, повышения коэффициента полезного действия и уменьшения 20 длительности переходных процессов с увеличением амплитуд преобразуемого напряжения, в него введены нелинейные токостабилизирующие двухполюспики, причем базы транзисторов первого и второго ключей подсоеди иены к коллекторам транзисторов соответственно второго и первого ключей через указанные токостабилизирукщие двухполюсники, а источник запускающих импульсов подсоединен к базе транзистора одного из ключей,Булдак едакт ираж 902 ета Министров рытий Изд1622 сударственного комитета Сов по делам изобретений и от Москва, Ж, Раушская набПодписиСР графпя, пр. Сапунова, 2 Заказ 2408/16ЦНИИП Составите Техред орректор 3. Тарас
